ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики частоты вращения ВИБРОБИТ N (далее - датчики), предназначены для преобразования частоты вращения в импульсный сигнал тока или напряжения с частотой, пропорциональной частоте вращения.

Принцип действия датчиков основан на преобразовании частоты вращения зубчатого ферромагнитного колеса, закреплённого на валу агрегата, в электрические импульсы прямоугольной формы.

К настоящему типу средств измерений относятся датчики частоты вращения следующих модификаций N3xxC, N1xхC, N1ххE, которые отличаются друг от друга принципом действия, размещением электронного узла и метрологическими характеристиками.

Принцип действия датчиков модификации N3xxC основан на использовании эффекта Холла. Встроенный дифференциальный полупроводниковый чувствительный элемент, совмещённый с постоянным магнитом, преобразует изменения магнитного поля, возникающие при прохождении профиля зуба вблизи датчика, в изменение напряжения, а встроенная электронная схема преобразует и компарирует их в импульсы напряжения прямоугольной формы. Дифференциальный принцип измерения снижает влияние внешних магнитных полей рассеяния и вибрации объекта контроля. Частота выходных импульсов равна частоте следования профилей зубьев (пазов), а их амплитуда постоянна во всём рабочем диапазоне частот и определяется уровнем напряжения питания датчика.

Датчики модификации N3xxC требует правильного позиционирования корпуса датчика, относительно плоскости вращения профиля контрольной поверхности (шестерни или паза), размещённой на объекте контроля.

Выходной сигнал датчиков модификации N3xxC представлен дискретными уровнями напряжений в диапазоне от нуля до напряжения питания.

Датчики модификации N1xхC и N1ххE представляют собой бесконтактные вихретоковые преобразователи, возбуждающие высокочастотное электромагнитное поле вблизи измерительной части, которое распространяется в пространстве и создаёт в металле вихревые токи, приводящие к его ослаблению. Ослабление происходит обратно пропорционально величине воздушного зазора между датчиком и металлом объекта контроля.

Измерительной частью датчиков модификации N1xхC и N1ххE является катушка индуктивности, расположенная в торцевой части корпуса датчика, непосредственно возле объекта контроля, и связанная с электрической схемой преобразователя, встроенного в корпус или разъём датчика.

Выходной сигнал датчиков модификации N1xхC и N1ххE представлен дискретными уровнями тока.

По размещению электронного узла преобразователя датчики подразделяются на две группы:

- с электронным узлом преобразования, расположенным в корпусе датчиков модификации NIxxC, N3xxC;

- с электронным узлом преобразования, расположенным на конце кабеля, в компактном соединительном разъёме датчиков модификации NIxxE,

где хх - цифровые коды вариантов исполнений датчиков 21, 41, 42, 44, 45, 46, 10, 20.

Размеры измерительной катушки индуктивности датчиков определяются диапазоном установочных зазоров.

Выходной величиной датчиков модификаций N1xхC и N1ххE является импульсный сигнал тока прямоугольной формы, соответствующий компарированному мгновенному зазору до плоскости контрольной поверхности, т.е. изменение зазора в пределах диапазона измерения вызывает переключение выходного тока в диапазоне от 4 до 20 мА. Частота импульсов соответствует частоте следования профилей зубьев, а амплитуда выходного тока постоянна во всём рабочем диапазоне частот. Такой выходной сигнал позволяет контролировать целостность линий связи, обладает высокой защищённостью к помехам линий связи.

Пример маркировки датчика:

N321C-50-00.3STMH, где:

N321C - модификация датчика;

50 - длина датчика, 50 мм;

00.3 - длина кабеля, 0,3 м;

ST - тип разъёма ST1210/S6;

MH - защита кабеля (MH или НС).

Герметичный разъём датчика ST1210/S6 используется для подключения к ответной части кабеля удлинительного и обеспечивает защиту контактов от влаги и пыли.

Для контроля характеристик датчиков в комплект поставки могут быть включены приспособления СП50 и СП51 (далее- приспособления). Принцип действия приспособлений основан на преобразовании сигнала напряжения переменного тока от внешнего генератора в переменное магнитное поле, имитирующее вращение зубчатого ферромагнитного колеса. Приспособление СП50 предназначено для проверки характеристик датчиков модификаций N1xхC и N1ххE, приспособление СП51- для проверки характеристик датчиков модификаций N3xxC.

Общий вид датчиков приведён на рисунке 1.

Общий вид приспособлений приведён на рисунке 2.

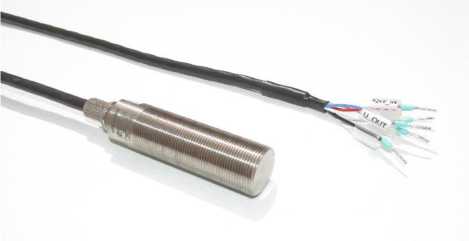

N321C, N341C

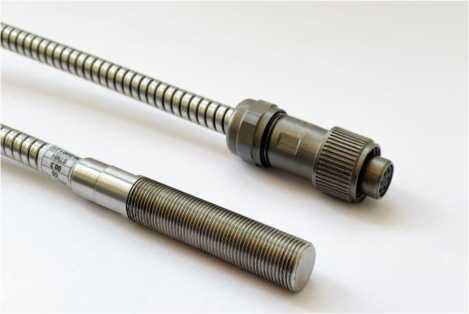

N342C, N344C, N345

Место нанесения

заводского номера

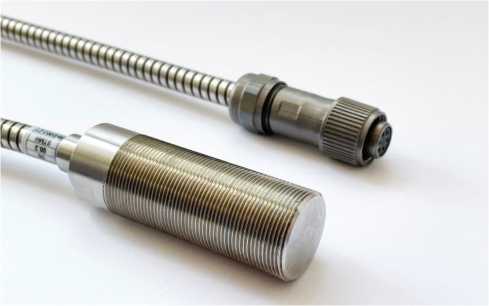

N346C

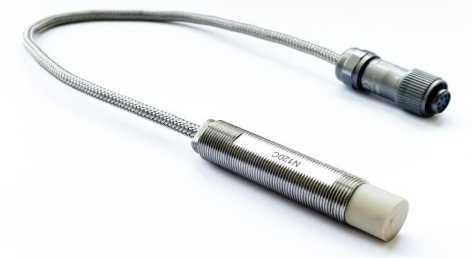

N120C

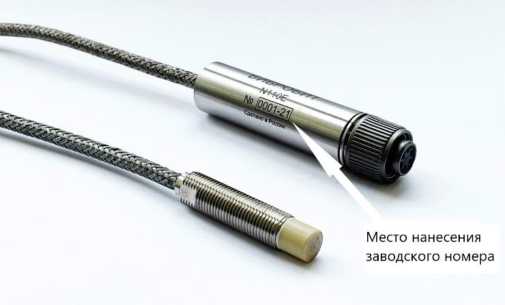

Рисунок 1 - Общий вид датчиков с указанием места нанесения заводского номера

N110E

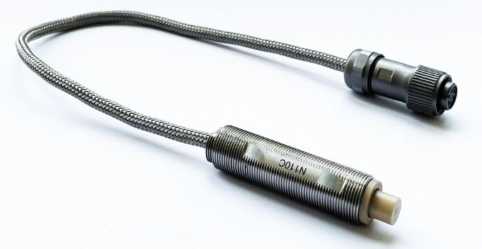

N110C

Приспособление СП50

Приспособление СП51

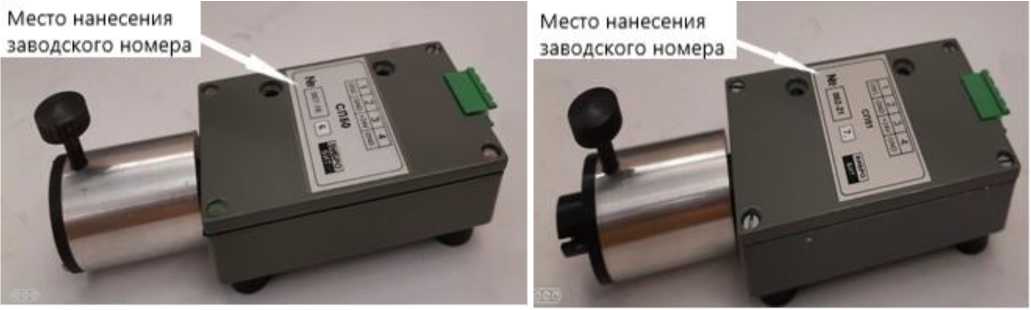

Рисунок 2 - Общий вид приспособлений с указанием мест нанесения заводского номера

Пломбирование датчиков не предусмотрено.

Заводской номер наносится методом гравировки на корпус датчика в числовом формате, на соединительный разъем или кабель. Нанесение знака поверки на средство измерений не предусмотрено.

Датчики модификации N3xxC имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для настройки параметров датчиков при производстве и во время эксплуатации изменению не подлежит. Встроенное ПО является метрологически значимым.

Программирование датчиков осуществляется только на предприятии-изготовителе с помощью специализированных программно-аппаратных средств и потребителю не доступно.

Уровень защиты ПО «Средний» в соответствии с Р 50.2.077- 2014.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Сведения об идентификационных данных ПО

Метрологические и технические характеристики датчиков приведены в таблицах 2,3,4.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Таблица 4 - Показатели надежности

наносится на титульный лист формуляра (паспорта) и руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в руководстве по эксплуатации ВШПА.421412.100.130 РЭ «Датчики частоты вращения ВИБРОБИТ N. Руководство по эксплуатации», Раздел 2 «Использование по назначению».

Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022г. №2183 «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»

ВШПА.421412.100.130 ТУ «Датчики частоты вращения ВИБРОБИТ N. Технические условия»
