МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

5 сентября 2017 г.                                                      №     1868

Москва

О внесении изменений в описание типа на счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерении, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ОООПКФ«БЕТАР»от 18 июля2017г.№ 1987приказываю:

• 1. Внести изменения в описание типа на счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей воды СГВ (СГВ-15, СГВ-15 Д, СГВ-20, СГВ-20Д), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 16078-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  С.С.Голубев

  ( \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.



  Сертификат: 61DA1E000300E901C1ED Кому выдан: голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «5» сентября 2017 г. № 1868

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей воды СРВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)

Счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) предназначены для измерения объема холодной воды по СанПиН 2.1.4.1074-2001, протекающей по трубопроводу при температуре от плюс 5 до плюс 40 °C при давлении не более 1,0 МПа (10 кгс/см²).

Счетчики горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д) предназначены для измерения объема холодной и горячей воды по СанПиН 2.1.4.1074-2001, протекающей по трубопроводу при температуре от плюс 5 до плюс 90 °C при давлении не более 1,0 МПа (10 кгс/см²).

Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей через счетчик воды. Количество оборотов крыльчатки пропорционально объему протекшей воды. Непосредственно на крыльчатке имеется ведущая магнитная муфта, передающая вращение ведомой магнитной муфте, которая находится в счетном механизме. На шкале счетного механизма имеется сигнальная звездочка (отражатель), обеспечивающая повышение разрешающей способности счетчика и используемая при поверке счетчика на установке поверочной с оптоэлектронным узлом съема сигналов.

Счетчики горячей и холодной воды СГВ, СХВ в антимагнитном исполнении устойчивы к воздействию внешнего магнитного поля с напряженностью до 140 кА/м.

Счетчики, в зависимости от способа передачи измеренных значений имеют следующие модификации:

• - базовые модели счетчиков СХВ-15, СХВ-20, СГВ-15, СГВ-20 позволяют вести измерения путем непосредственного считывания объема с индикаторного устройства;

• - модификации счетчиков СХВ-15Д, СХВ-20Д, СГВ-15Д СГВ-20Д имеют дополнительно установленный магнитоуправляемый герметизированный контакт (геркон) для получения импульсного дистанционного сигнала или встроенный радиомодем для передачи результата измерения по радиоканалу.

Общий вид счетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 1 - Общий вид счетчиков СХВ и СГВ

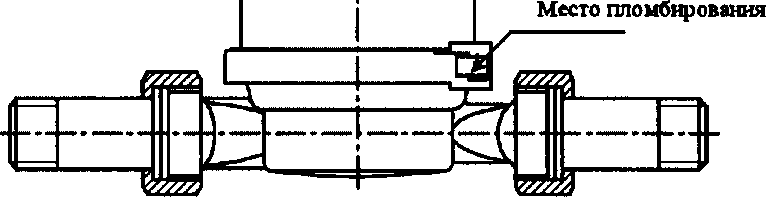

Рисунок 2 - Схема пломбирования счетчиков СХВ и СРВ

Счетчики горячей и холодной воды СГВ, СХВ имеют вариант исполнения с защитным кожухом на защелках, который предотвращает несанкционированное вмешательство в работу счетчиков и не требует дополнительного пломбирования.

Таблица 1

наносится в нижнюю часть лицевой панели счетчиков флексографским способом и в центр титульного листа руководства по эксплуатации типографским способом.

Таблица 3 - Комплект поставки

осуществляется по документу МИ 1592-2015 «Рекомендация. Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки».

Основные средства поверки:

- установка поверочная с диапазоном расхода от 0,01 до 10 м^ч, с погрешностью не более ±0,5% (регистрационный №34968-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на прибор в соответствии с рисунком 2 и в соответствующий раздел руководства по эксплуатации.

приведены в эксплуатационном документе.

Приказ Минпромторга РФ № 57 от 21.01.2011 «Об утверждении методических рекомендаций по техническим требованиям к системам и приборам учета воды, газа, тепловой энергии, электрической энергии»

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия ПДЕК.407223.002 ТУ Счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20,

СХВ-20Д) и горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д). Технические условия

Общество с ограниченной ответственностью Производственно-коммерческая фирма «БЕТАР» (ООО ПКФ «БЕТАР»)

ИНН 1652005250

Адрес: 422980, Республика Татарстан, г. Чистополь, ул. Энгельса, 129Т

Телефон: 8-800-500-45-45, (84342) 5-69-69

Web-сайт: www.betar.ru

E-mail: info@betar.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: Республика Татарстан, 420088 г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310592 от 24.02.2015 г.
