ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «03» ноября 2022 г. № 2792

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2022 г. № 2792

Лист № 1 Регистрационный № 66363-16 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вычислители «Расход-1» с функциями блока обработки информации

Вычислители «Расход-1» с функциями блока обработки информации (далее - вычислитель) предназначены для измерения аналоговых (сила постоянного тока, частота и количество импульсов) и обработки цифровых выходных сигналов от средств измерений различных параметров технологических процессов и дальнейшего преобразования результатов измерений в значения физических величин, вычисления расхода, количества и показателей качества газов и жидкостей.

Принцип действия вычислителя основан на измерении и преобразовании электрических сигналов в значения физических величин, поступающих от средств измерений давления, температуры, объемных и массовых счетчиков-расходомеров, влагомеров, анализаторов, плотномеров, хроматографов и/или получение измерительной информации от средств измерений по цифровым линиям связи, вычислении физико-химических свойств, расхода и количества газов и жидкостей в соответствии с заложенными алгоритмами. На основе измеренных и вычисленных переменных вычислитель формирует периодические архивы по расходу (количеству) газов и жидкостей, архивы физико-химических свойств, архивы аварийных сообщений и вмешательств.

Вычислитель является многофункциональным проектно-компонуемым информационно-измерительным и вычислительным комплексом имеющим следующие основные конструктивно-функциональные исполнения:

- исполнение 1 - вычислитель с функциями блока обработки информации;

- исполнение 2 - блок обработки информаций без функций вычисления расхода.

Исполнения 1 и 2 реализованы на базе программируемого логического контроллера (далее - ПЛК). Исполнение 2 также может быть реализовано на базе промышленного компьютера (далее - ПК).

В состав вычислителя, реализованного на базе ПЛК, входят:

• - микропроцессорный блок;

• - модули ввода/вывода;

• - интерфейсные блоки;

• - источники питания;

• - базовое, прикладное и сервисное программное обеспечение.

В состав вычислителя, реализованного на базе ПК, входят:

• - ПК;

• - интерфейсные блоки;

• - источники питания;

• - базовое, прикладное и сервисное программное обеспечение.

Вычислитель предназначен для применения в составе измерительных систем и/или комплектных узлов измерений расхода газов и жидкостей различных конструкций и комбинаций (имеется возможность применения одного вычислителя в составе узлов измерений расхода газов и жидкостей одновременно).

Вычислитель выполняет следующие функции:

- обработка сигналов измерительной информации;

- вычисление объемного расхода и объема газов при рабочих условиях;

- вычисление температуры и абсолютного давления газов и жидкостей;

- вычисление коэффициентов (факторов) сжимаемости газов;

- вычисление плотности газов и жидкостей;

- вычисление объёмного расхода газов, приведённого к стандартным условиям (ГОСТ 2939-63);

- вычисление объёма газа, приведённого к стандартным условиям (ГОСТ 2939-63);

- вычисление массового расхода и массы газов;

- вычисление объёмного и массового расхода жидкостей;

- вычисление объёма и массы жидкостей;

- накопление, хранение и архивирование информации по всем измеряемым переменным и вычисляемым параметрам;

- представление результатов измерений и вычислений в человеко-машинном интерфейсе;

- формирование отчетных документов.

В вычислителе предусмотрена защита от несанкционированного доступа к системной информации, программным средствам, текущим значениям переменных и параметров настройки (замки, механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, ведение журналов событий). Контроль открытия дверей шкафа размещения регистрируется вычислителем, с формированием визуальной сигнализации и сообщения оператору.

Степень защиты шкафа размещения от пыли и влаги IP 54, по ГОСТ 14254-96

Изображение вычислителя приведено на рисунке 1.

Этикетка с информацией о заводском номере наносится на корпус вычислителя. В паспорте вычислителя делают запись о результатах поверки, заверяют подписью поверителя и знаком поверки в виде оттиска поверительного клейма.

Корпус вычислителя может быть опломбирован с применением стикера-наклейки.

Место нанесения этикетки, содержащей сведения:

- об изготовителе;

• - дате изготовления;

• - заводском номере;

• - степени пылевлагозащищенности;

• - диапазоне измерений;

• - знаке утверждения типа;

• - Евразийского знака соответствия

Место для нанесения пломбы в виде стикера-наклейки

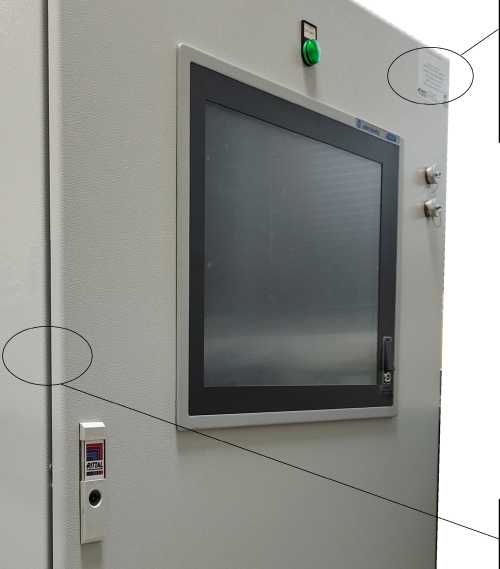

Рисунок 1 - Общий вид Вычислителя с указанием места нанесения этикетки и мест пломбировки (для стикера-наклейки)

Вычислитель содержит встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения заводских настроек и архивов. Преобразование измеряемых величин и обработка информации выполняется с использованием внутренних аппаратных и программных средств. В ПО вычислителей реализованы:

• - алгоритм вычисления фактора сжимаемости газа по ГОСТ Р 8.662-2009«ГСИ. Газ природный. Термодинамические свойства газовой фазы. Методы расчетного определения для целей транспортирования и распределения газа на основе фундаментального уравнения состояния AGA8» - идентификационное наименование «AGA8_G8662»;

• - алгоритм вычисления фактора сжимаемости и плотности газа по ГСССД МР 113-2003 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа» - идентификационное наименование «MR113_IL»;

• - алгоритм вычисления коэффициента сжимаемости с применением уравнения состояния GERG-91 мод. по ГОСТ 30319.2-2015 «Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода» - идентификационное наименование «GERG91»;

• - алгоритм измерения массового расхода с использованием кориолисовых расходомеров согласно СТО Газпром 5.9-2007 «ОЕИ. Расход и количество углеводородных сред. Методика выполнения измерений» - идентификационное наименование «IRashod_MF»;

• - алгоритм вычисления объемного расхода газа на основании измеренного массового расхода газа и плотности газа при стандартных условиях - идентификационное наименование «IRashod_MF_SF_byRo»;

- алгоритм вычисления объемного расхода и объема газа по ГОСТ 8.611-2013 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода» - идентификационное наименование «IRashod1_G8611_UZPR»;

- алгоритм вычисления объемного (массового) расхода и объема (массы) жидкости и газа по ГОСТ 8.586.5-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений» -идентификационные наименования «IRashod1_Count_Shayba», «IRashod1_Dia»;

- алгоритм вычисления объемного (массового) расхода и объема (массы) жидких углеводородных сред по СТО Газпром 5.9-2007 «ОЕИ. Расход и количество углеводородных сред. Методика выполнения измерений» - идентификационное наименование «IRashod_WF_MF_STO59»;

- алгоритм вычисления температуры точки росы по воде по ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде» и ГОСТ 20060-83 «Газы горючие природные. Методы определения содержания водяных паров и точки росы влаги» -идентификационное наименование «IRashod1_TTR_To_40», «DewPoint», «dewP».

Метрологические характеристики вычислителя нормированы с учетом влияния программного обеспечения. Идентификационные данные метрологически значимых модулей ПО приведены:

- в таблицах 1-10 для вычислителей исполнения 1, 2 реализованных на базе ПЛК;

- в таблицах 11, 12 для вычислителей исполнения 2 реализованных на базе ПК.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1

Таблица 2

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Таблица 7

Таблица 8

Таблица 9

Таблица 10

Таблица 11

Таблица 12

Основные метрологические и технические характеристики вычислителей приведены в таблицах 13, 14.

аблица 13 - Метрологические характеристики

аблица 14 - Основные технические характеристики

наносится типографским способом на титульные листы руководства по эксплуатации и формуляра, а также корпус вычислителя контроллеров методом печати на самоклеящейся плёнке.

аблица 15 - Комплектность средства измерений

изложены в документе 4222-980-00159093-2015РЭ «Вычислители «Расход-1» с функциями блока обработки информации. Руководство по эксплуатации».

Приказ Минпромторга Российской Федерации от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ Минпромторга Российской Федерации от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ТУ 4222-980-00159093-2015 Вычислители «Расход-1» с функциями блока обработки информации. Технические условия.

Публичное акционерное общество «Газпром автоматизация»

(ПАО «Газпром автоматизация»)

ИНН 7704028125

Адрес: 119435, г. Москва, Саввинская набережная, д. 25

тел.: 8 (499) 580 41 40, 8 (499) 580 41 76 факс: 8 (499) 580-41-36

E-mail: gazauto@gazprom-auto.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»

(ЗАО КИП «МЦЭ»)

ИНН 7733776245

Адрес: 125424, г. Москва, Волоколамское шоссе, 88, стр. 8

тел: 8 (495) 491 78 12, 8 (495) 491 86 55 e-mail:sittek@mail.ru, kip-mce@nm.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

В части вносимых изменений:

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2022 г. № 2792

Регистрационный № 82306-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные влагомеров нефти УПВ

Установки поверочные влагомеров нефти УПВ (далее - установка) предназначены для поверки поточных влагомеров нефти и нефтепродуктов.

Принцип действия установки основан на воспроизведении единицы объемного влагосодержания нефти и нефтепродуктов в виде искусственных смесей дозированием жидкостей-компонентов смеси, состоящих из нефти (нефтепродуктов) и воды, последующей циркуляции и смешением по рабочему контуру установки.

Установка имеет две модификации: автоматизированная -  «А» и

неавтоматизированная - «Р». Установка представляет собой комплекс устройств: диспергатор и жидкостной циркуляционный термостат (далее - термостат), в модификации «А» в состав комплекса также входит персональный компьютер в комплекте с дисплеем и установленным программным обеспечением (далее - ПО).

Диспергатор конструктивно состоит из: несущей рамы, трубопроводной обвязки, образующей рабочий контур, и шкафа автоматизации и управления. На несущей раме размещены трубопроводная обвязка и шкаф автоматизации и управления. Несущая рама опирается на свободно ориентируемые колеса. К измерительному контуру модификации «А» гидравлически подключены линии дозирования, отбора пробы и дренирования. В состав рабочего контура входит: компенсатор объема, два теплообменника, циркуляционный шестеренный электронасосный агрегат - диспергатор, дозирующие и дренажные насосы в модификации «А», гибкое соединение, стыковочные переходы испытуемого влагомера, поплавковый и два обратных клапана.

В шкафу автоматизации и управления модификации установки «А» размещены: контроллер, модули ввода-вывода, частотный преобразователь, измеритель-регулятор температуры, пускатели, реле, автоматические выключатели и другие элементы автоматизации. В модификации «Р» контроллер, модули ввода-вывода отсутствуют. На боковой стороне шкафа автоматизации и управления размещен шкаф подключения поверяемых влагомеров.

Измерение количества дозируемых и сливаемых жидкостей в установке модификации «А» производится электронными весами MS 12002 TS и СЕ 6202-C или CE6202-C+, измерение температуры и давления осуществляется измерительными преобразователями ОВЕН, ДТС105 и ПД100И, соответственно. Выходные сигналы поверяемого влагомера снимаются в аналоговом или цифровом виде. Остаточное влагосодержание измеряется в пробе нефти (нефтепродукте) автоматическим титратором Compact V10S или 870 Titrino plus по методу К. Фишера совместно с электронными весами ME 204T или CE224-C+. Плотность жидкостей-компонентов измеряется измерителем плотности жидкости ВИП-2МР в отобранных пробах.

Измерение количества дозируемых и сливаемых жидкостей в установке модификации «Р» производится электронными весами СЕ 6202-C или CE6202-C+, измерение температуры осуществляется измерительными преобразователями ДТС105. Измерение остаточного влагосодержания производится с применением аналогичных средств измерений установки модификации «А».

Перечень средств измерений из состава установок модификации «А» и модификации «Р» приведены в таблице 1 и 2, соответственно.

В установке модификации «А» воспроизведение искусственных смесей производится в автоматизированном режиме. В модификации установки «Р» в ручном режиме. Получение искусственных смесей с заданным значением влагосодержания производится способом добавления или замещения в установленном температурном диапазоне и диапазоне избыточного давления. В установке модификации «Р» добавление жидкостей-компонентов в рабочий контур установки, слив жидкости производится ручным способом, в модификации «А» осуществляется автоматизированно. Циркуляция и смешение жидкостей производится насосом в замкнутом рабочем контуре установки через первичный преобразователь влагомера. Измеренные данные передаются в шкаф автоматизации и управления в аналоговом виде. В модификации установки «А» преобразование сигналов, обработка измеренных данных и вычисление воспроизводимой единицы влагосодержания, дозирование жидкостей-компонентов смеси, циркуляция смесей, слив жидкости, опорожнение установки, установление и регулирования температуры смеси и избыточного давления производится контроллером ICP DAS WP-2241-CE7 в автоматизированном режиме. Результаты измерений и вычислений отображаются в программе на экране персонального компьютера. В модификации установки «Р» регулирование температуры осуществляется термостатом, регулирование давления осуществляется ручным способом, обработка измеренных данных и вычисление воспроизводимой единицы влагосодержания производится оператором.

Установка не пломбируется. Серийный номер установки наносится на информационной табличке методом лазерной гравировки.

Знак поверки наносится на свидетельство о поверке установки.

Расшифровка условного обозначения установки:

Таблица 1 - Перечень средств измерений из состава установки модификации «А»

Таблица 2 - Перечень средств измерений из состава установки модификации «Р»

Место нанесения знака

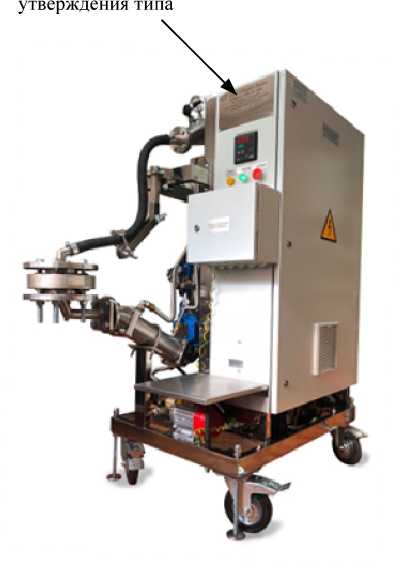

Рисунок 1 - Общий вид установки модификации «А»

Место нанесения знака утверждения типа

Рисунок 2 - Общий вид установки модификации «Р»

В установке модификации «Р» ПО отсутствует.

ПО установки модификации «А» состоит из ПО верхнего уровня и ПО нижнего уровня. ПО нижнего уровня является встраиваемым в съемную память контроллера ICP DAS WP-2241-CE7. ПО верхнего уровня загружается в жесткую память персонального компьютера. ПО верхнего и нижнего уровней устанавливается на этапе изготовления установки и является ее неотъемлемыми частями. Метрологически значимая часть ПО содержится в файле MeraLib_CE.dll и хранится в контроллере ICP DAS WP-2241-CE7.

ПО осуществляет управление установкой в автоматическом режиме. ПО верхнего уровня формирует человеко-машинный интерфейс управления и настройку установки, формирования протоколов поверки и сохранение параметров установки в файл.

Сведения об идентификационных данных метрологически значимой части ПО приведены в таблице 3.

Уровень защиты ПО и измерительной информации «средний» по Р 50.2.077-2014.

Таблица 3 - Идентификационные данные программного обеспечения установки модификации «А»

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

наносится на идентификационную табличку способом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Лист № 8

Всего листов 9 Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

приведены в п. 1.4 руководства по эксплуатации НТ 156.00.00.001 РЭ.

ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов;

ТУ 28.99.39.190-029-58651280-2020 Установки поверочные влагомеров нефти УПВ. Технические условия.

Общество с ограниченной ответственностью «Норма-Тест»

(ООО «Норма-Тест»)

ИНН 1655052717

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а, пом. 006

Общество с ограниченной ответственностью «Норма-Тест»

(ООО «Норма-Тест»)

ИНН 1655052717

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а, пом. 006

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

ИНН 0278005403 Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Уникальный номер в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2022 г. № 2792

Лист № 1 Регистрационный № 20835-05                                            Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01

Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01 (далее - мерники) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости.

Мерники с шифром «01» и «01П» предназначены для поверки технических мерников 2 класса, измерительных резервуаров, топливораздаточных колонок (далее ТРК) или других дозаторов бензина и дизельного топлива, позволяющих измерить дозу рабочей жидкости при температуре +20 °С в объеме полной вместимости.

Мерники со специальной шкалой (СШ) позволяют измерять объем при температуре [(минус 20)-(+30)] °С с приведением к +20 °С.

Мерники со специальной шкалой (СШ) могут быть использованы без учета температурной шкалы при условии, что температура рабочей жидкости и окружающей среды находится в пределах 20±5°С.

Принцип работы мерника заключается в следующем:

• - мерник устанавливается в вертикальное положение, которое контролируется ампулой уровня;

• - в предварительно смоченный мерник рабочая жидкость подается непосредственно в горловину или в приемное отверстие пеногасителя. После заполнения мерника производится определение объема жидкости. При этом центральная риска шкалы соответствует номинальной вместимости мерника при температуре +20°С.

Мерники, изготавливаемые:

• - без пеногасителя имеют шифр «01»;

• - с пеногасителем имеют шифр «01П»;

• - с пеногасителем и специальной шкалой имеют шифр «СШ».

Мерники М2Р имеют полимерное покрытие, на мерниках М2Р, изготовленных из нержавеющей стали допускается отсутствие полимерного покрытия.

Все мерники вместимостью от 2 до 5000 дм³ комплектуются одной или двумя ампулами уровня, для контроля установки мерника в вертикальное положение.

Мерники, по требованию заказчика могут иметь один или несколько термокарманов, для измерения температуры.

Длина шкалы мерников шифром «01» и «01П» составляет ±(1-5)% номинальной вместимости мерника. Допускается несимметричное исполнение шкалы вверх и вниз от номинала мерника. Цена деления шкалы соответствует погрешности мерника.

Мерники с шифром «01» и «01П» состоят из резервуара, измерительной горловины с водомерной трубкой или прозрачными окнами, измерительной шкалы и ампулы для контроля установки мерника в вертикальное положение. Мерники вместимостью 10 дм³ и более устанавливаются на раме и снабжены сливным краном или заливным и сливным кранами.

Мерники номинальной вместимостью от 2 до 10 дм³ могут изготавливаться без опор с плоским дном.

В состав мерников с шифром «01П» входит пеногаситель, который герметично крепится на горловине мерника.

Все мерники вместимостью 20 дм³ и более могут иметь кран для доведения жидкости до отметки номинальной вместимости.

Мерники со специальной шкалой М2Р-10-СШ, М2Р-20-СШ, М2Р-50-СШ состоят из:

• - резервуара, измерительной горловины с водомерной трубкой, двух температурных шкал с интервалом температур [(минус 20) - (+30)] °С, для измерения объема бензина «Б», и объема дизельного топлива «ДТ», с приведением объема к +20 °С;

• - подвижного визира, у которого с левой стороны указана номинальная вместимость мерника, на правой стороне визира нанесена нулевая отметка и отметки, соответствующие значениям ±0,25% и ±0,5% номинальной вместимости мерника;

• - пеногасителя;

• - ампулы уровня, для контроля установки мерника в вертикальное положение.

Рабочая жидкость подается в предварительно смоченный мерник через приемное отверстие пеногасителя. После заполнения мерника производится измерение температуры рабочей жидкости внутри резервуара при помощи термометра и устанавливается подвижной визир таким образом, чтобы его центральная риска была совмещена с риской температурной шкалы («Б» или «ДТ»), которая соответствует температуре рабочей жидкости.

Областью применения мерников со специальной шкалой являются автозаправочные станции (АЗС), а также предприятия имеющие дозаторы светлых нефтепродуктов.

Общий вид мерников представлен на рисунке 1.

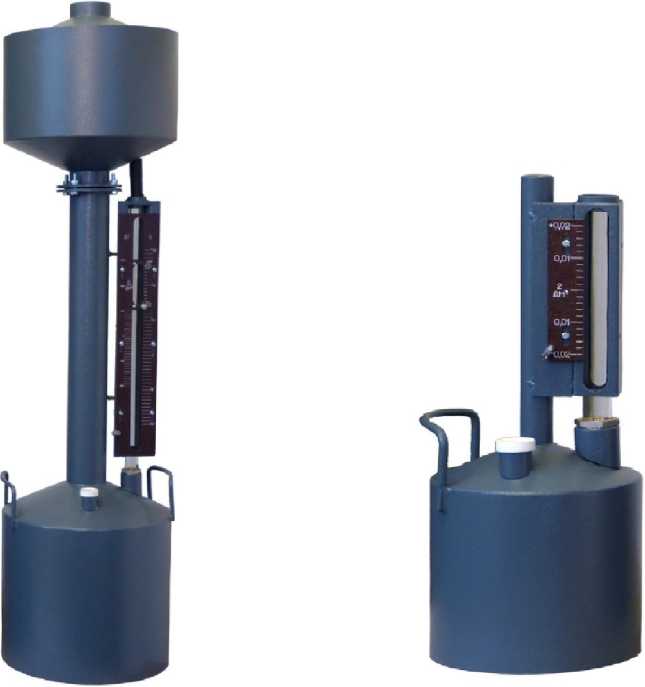

Рисунок 1 - Общий вид мерников

Пломбировка мерников осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные с помощью проволоки, проведенной через специальные отверстия в шкале мерника и в сливных кранах.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

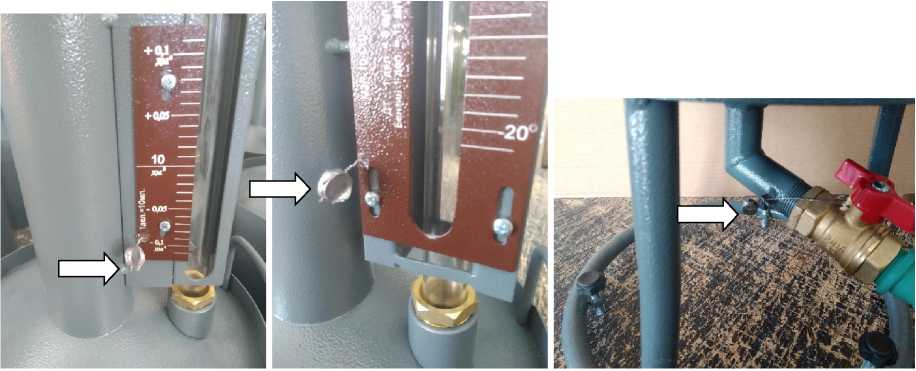

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников

Заводской номер мерников в цифровом формате наносится в верхнюю часть резервуара мерника методом лазерной гравировки. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

^Мерник эк> юнный 2-ю разряда Л

О       М2Р-10-01II

Вместимость 10 дм* при 20" С

Ns 929 ООО «КонтуР-М» 2022 г.

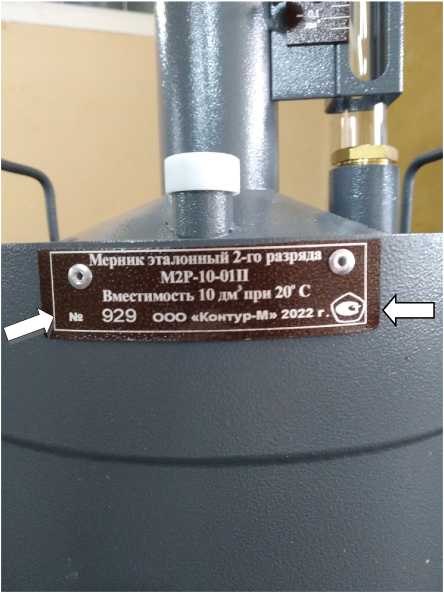

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Габаритные размеры и масса

Цена деления температурной шкалы 1 °С для мерников с шифром «СШ» соответствует

наносится на маркировочную табличку, прикрепленную к резервуару мерника. Способ нанесения знака - гравировка. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в разделе 4 «Устройство и принцип действия» паспорта.

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Технические условия ТУ 4381-002-50618805-00 «Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01».

Общество с ограниченной ответственностью «Контур-М» (ООО «Контур-М»)

ИНН 1660038429

Юридический адрес: 420071, г. Казань, ул. Мира, 51-118

Адрес места осуществления деятельности: 422718, Республика Татарстан, Высокогорский район, ст. Киндери, ул. Лесная, здание 1

Телефон: (843)202-31-70

Web-сайт: www.memiki.ru

E-mail: kontur_m16@mail.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32 Web-сайт: www.vniir.org E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2022 г. № 2792

Лист № 1 Регистрационный № 54970-13                                           Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы лабораторные АВ

Весы лабораторные АВ (далее - весы) предназначены для статических измерений массы.

Описание средства измерений

Принцип действия весов основан на компенсации силы, возникающей под действием взвешиваемого груза, электромагнитной силой, создаваемой системой автоматического уравновешивания, рычажная система которой выполнена в виде моноблока. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код.

Результаты взвешивания выводятся на индикатор электронного блока.

Конструктивно весы состоят из двух блоков: весового и электронного. Весы имеют верхнее расположение чашки со стационарной ветрозащитной витриной дляограничения воздействий окружающей среды на результаты взвешивания.

Тип весов представлен двумя семействами: семейство 1 имеет механизм юстировки со встроенной гирей; семейство 2 имеет механизм юстировки с внешней гирей.

Модификации весов внутри каждого семейства отличаются максимальными нагрузками, числом поверочных интервалов, конструкцией витрины.

Применяемое обозначение модификации весов: АВХ1Х2-Х3Х4, где

Х1 - максимальная нагрузка, выраженная в граммах. Возможные значения: 60, 120, 210, 310, 600, 1200 г.

Х2 - тип устройства юстировки. Буква «М» - устройство автоматической юстировки со встроенной гирей (семейство 1). Отсутствие буквы - устройство юстировки с внешней гирей (семейство 2).

Х3 - действительная цена деления, выраженная в миллиграммах. «01» - цена деления 0,1 мг (модификации с максимальной нагрузкой 60,120, 210 и 310 г). «1» - цена деления 1 мг (модификации с максимальной нагрузкой 600 и 1200 г).

Х4 - исполнение - наличие (буква «С») или отсутствие (отсутствие буквенного обозначения) защиты от агрессивной среды: цвет корпуса блока электронного и витрины -чёрный, или второй тип ветрозащитной витрины - буква «А»: цвет корпуса блока электронного и витрины - белый.

Примеры обозначений: АВ310М-01А, АВ310-01, АВ310-01С и т.д.

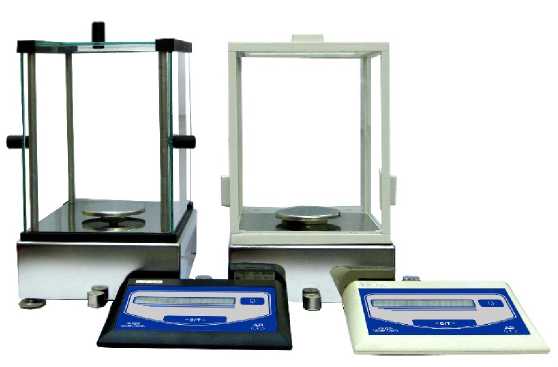

Общий вид весов приведен на рисунке 1.

Рисунок 1 - Общий вид весов (блок весоизмерительный и блок электронный) в зависимости от исполнения.

В весах предусмотрены следующие устройства:

• -     устройство первоначальной установки нуля (Т.2.7.2.4 ГОСТ OIMLR76-1-2011);

• -     полуавтоматическое устройство установки на нуль и полуавтоматическое устройство выборки массы тары, управляемые от одной клавиши (Т.2.7.2.2 ГОСТ OIMLR76-1-2011);

• -     устройство слежения за нулем (Т.2.7.3 ГОСТ OIMLR76-1-2011);

• -    цифровое показывающее устройство с отличающимся делением шкалы (последняя после десятичного знака цифра заштрихована) (п. 3.4.1 ГОСТ OIMLR76-1-2011);

• -     устройство юстировки чувствительностисо встроенной гирей (может работать в автоматическом и полуавтоматическом режимах) и/или с внешней гирей(п. 4.1.2.5 ГОСТ OIMLR76-1-2011);

• -     устройство установки по уровню;

• -     устройство взвешивания под весами;

• -    устройство адаптации к внешним условиям: освещенности и вибрациям на рабочем месте;

• -     устройство сообщения об ошибках.

Весы оснащены следующими прикладными программами:

• -     переключение единиц измерения массы (грамм, карат);

• -     подсчет количества однородных деталей с функцией автоматического уточнения средней массы одной детали;

• -     взвешивание в процентах.

Весы оснащены интерфейсом, совместимым с RS232.

На весах имеются маркировочные надписи, выполненные на металлической пластине -адресная информация (АИ) или самоклеющейся пленке с разрушающимся изображением при отклеивании. В таблице 1 приведено содержание маркировки, а на рисунке 2 - расположение.

Заводской номер - шестизначное число, состоящее из арабских цифр, наносится печатным способом на самоклеющуюся плёнку в одной строке с модификацией весов на табличках с маркировкой с обозначением И (информация о весах) в соответствии с таблицей 1.

Нанесение знака поверки на средство измерения не предусмотрено.

Таблица 1 - Виды маркировки

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, блоки весовой и электронный пломбируются поверх винтов стяжки корпуса защитной наклейкой изготовителя(рисунок 2, обозначение наклейки «З»). При отклеивании разрушается изображение, нанесенное на наклейку. Отсутствие самой наклейки или разрушенное изображение надписей на наклейке свидетельствует об имевших место несанкционированных действиях.

Вид сверху блока электронного

З

Вид сзади фрагмент блока

весоизмерительного (фрагмент)

Рисунок 2 - Расположение табличек с маркировкой и защитной наклейки

В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

Идентификация программного обеспечения осуществляется путем просмотра номера версии ПО во время прохождения теста после включения весов.

ПО весов реализовано аппаратно и является встроенным. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без вскрытия корпуса весов и нарушения защитной наклейки З, приведенной на рисунке 2.

Конструкция весов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.Уровень защиты программного обеспечения«высокий»всоответствиис Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Т аблицаЗ-Метрологические характеристики

Продолжение таблицы 3

Таблица 4-Основные технические характеристики

Продолжение таблицы 4

графическим способом на маркировочную наклейку с информацией о весах, а также типографским способом на титульный лист Руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность весов лабораторных АВ

приведены в разделе 3.3 «Использование весов» руководства по эксплуатации ВЕКБ.404319.003 РЭ.

ГОСТ OIMLR76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;

ТУ 4274-001-58887924-2013 «Весы лабораторные АВ. Технические условия» с изменением №1.

Общество с ограниченной ответственностью «ОКБ Веста» (ООО «ОКБ Веста»)

ИНН 7816211390

Адрес: 192102, Россия, г. Санкт-Петербург, ул. Самойловой, д. 5, лит. П, пом.4Н-18 Телефон: +7 (812) 712-92-15

Факс:+7 (812) 766-18-55

Web-сайт: www.okbvesta.ru

E-mail: info@okbvesta.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2022 г. № 2792

Регистрационный № 65137-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчётчики КАРАТ-Компакт 2

Назначение средства измерений

Теплосчетчики КАРАТ-Компакт 2 (далее - теплосчетчики) предназначены для измерений тепловой энергии, объёма и температуры теплоносителя в закрытых водяных системах теплопо-требления и узлах учета тепловой энергии на объектах жилищно-коммунального хозяйства и промышленности.

Описание средства измерений

Принцип действия теплосчетчиков основан на измерении объёма и температуры теплоносителя в подающем и обратном трубопроводах систем теплоснабжения и определении тепловой энергии по измеренным значениям.

Теплосчетчики состоят из преобразователя расхода, вычислителя и комплекта измерительных преобразователей температуры.

Теплосчётчики выпускаются в 6 модификациях и различаются по способу измерения объёма теплоносителя:

• - одноструйные - КАРАТ-Компакт 2-212;

• - многоструйные - КАРАТ-Компакт 2-201, КАРАТ-Компакт 2-202;

• - ультразвуковые - КАРАТ-Компакт 2-213, КАРАТ-Компакт 2-222, КАРАТ-Компакт 2-223.

Модификации теплосчётчиков имеют исполнения, которые различаются:

• - диаметром проточной части и диапазоном измеряемых расходов.

• - местом установки на трубопроводе:

• - ПТ - в подающий трубопровод;

• - ОТ - в обратный трубопровод.

• - способом крепления вычислителя на преобразователе расхода:

• - МБ - моноблок;

• - СП - со съёмным вычислителем.

• - наличием или отсутствием импульсных входов и выходов:

• - от 0 до 3 (от 0 до 4 для модификации КАРАТ-Компакт 2-223) входов;

• - от 0 до 3 (от 0 до 4 для модификации КАРАТ-Компакт 2-223) выходов.

Теплосчетчики измеряют и отображают на ЖК-экране:

• - тепловую энергию МВт^ч (Гкал);

• - объем теплоносителя, м³;

• - температуру теплоносителя в подающем и обратном трубопроводах, °С;

• - разность температуры теплоносителя в подающем и обратном трубопроводах, °С;

• - объём воды, измеренный счётчиками воды, подключенными к импульсным входам, м³.

Теплосчётчики отображают на ЖК-экране:

• - мгновенный расход теплоносителя, м³/ч;

• - мгновенную тепловую мощность, кВт (ккал/ч).

Теплосчётчики регистрируют, накапливают и сохраняют данные о потреблённой тепловой энергии (суммарные с нарастающим итогом) в архивах в энергонезависимой памяти.

Конструкция теплосчетчиков обеспечивает:

• - считывание информации через оптический интерфейс с помощью оптосчитывающей головки и с ЖК-экрана;

• - дистанционную передачу информации при наличии коммуникационного канала M-bus, интерфейсов M-Bus, wM-Bus, RS485, радиомодуля.

Заводской номер наносится лазерной гравировкой или методом наклейки, расположен на лицевой панели или боковой поверхности (для модификации КАРАТ-Компакт 2-213) и имеет числовой формат.

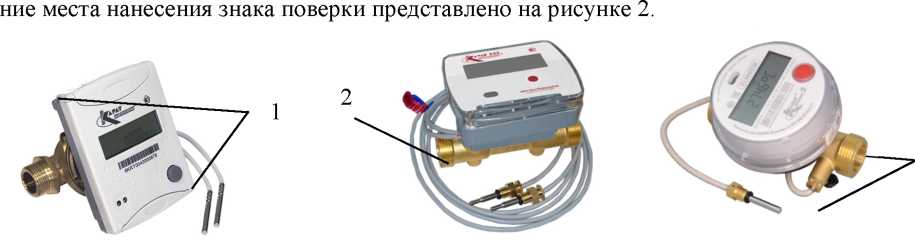

Общий вид теплосчётчиков с местами пломбирования представлен на рисунке 1. Обозначе-

КАРАТ-Компакт 2-201

КАРАТ-Компакт 2-223

5

КАРАТ-Компакт 2-222

6

КАРАТ-Компакт 2-202

1 - 6 Места пломбирования при выпуске из производства

Рисунок 1 - Общий вид теплосчётчиков КАРАТ-Компакт 2 и места их пломбирования

Место нанесения знака поверки

Рисунок 2 - Место нанесения знака поверки

В теплосчётчиках применяется встроенное программное обеспечение (ПО). ПО разделено на метрологически значимую и метрологически незначимую части.

Идентификационные данные программного обеспечения, используемого в теплосчётчиках, приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Теплосчётчики защищены от несанкционированного вмешательства пломбами. Программное обеспечение теплосчётчиков защищено ключом.

Уровень защиты программного обеспечения теплосчётчиков от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики теплосчетчиков

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, а также лазерной гравировкой или методом наклейки на лицевую панель теплосчётчика.

Таблица 3 - Комплектность средства измерений

Примечание:

• ¹⁾ для КАРАТ-Компакт 2-201, -202.

• ²⁾ где X - 2 для КАРАТ-Компакт 2-201; -202, -212, -222; -213

3 - КАРАТ-Компакт 2-223.

³⁾ где X - 1 для КАРАТ-Компакт 2-201; 2 - КАРАТ-Компакт 2-202, -212, -222;

• 3 - КАРАТ-Компакт 2-223;

• 4 - КАРАТ-Компакт 2-213.

приведены в разделе «Методика измерений» руководства по эксплуатации

СМАФ.407200.002-01 РЭ, СМАФ.407200.002-02 РЭ, СМАФ.407200.002-03 РЭ, СМАФ.407200.002-04 РЭ.

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ Р 51649-2014 Теплосчётчики для водяных систем теплоснабжения. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р ЕН 1434-1-2011 Теплосчётчики. Часть 1. Общие требования;

ТУ 4218-024-32277111-2015 Теплосчётчики КАРАТ-Компакт 2. Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «Уралтехнология»

(ООО НПП «Уралтехнология»)

ИНН 6660080162

Адрес: 620137, г. Екатеринбург, ул. Студенческая, 16, к.130

Телефон (факс): +7(343) 22-22-06

Web-сайт: www.karat-npo.com

E-mail: uraltech@karat-npo.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ ИНН 7809022120

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

03 ноября 2022 г.

Москва

О внесении изменении в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  за собой.

• 4. Контроль за исполнением наегиящии приказа ueiявлял

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

< __________
