№1410 от 06.07.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 33683
О переоформлении свидетельства об утверждении типа средства измерений № 50418 "Термопреобразователи сопротивления Rosemount 0065" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1410 от 06.07.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
6 июля 2018 г.
№ 1410
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 50418 «Термопреобразователи сопротивления Rosemount 0065» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «ПГ «Метран» от 27 марта 2018 г. № 64-СС и от 02 апреля 2018 г. № 77-СС приказываю:
-
1. Внести изменения в описание типа на термопреобразователи сопротивления Rosemount 0065, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53211-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 50418
«Термопреобразователи сопротивления Rosemount 0065», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 53211-13, в связи с изменением наименования предприятия-изготовителя с ЗАО «ПГ Метран», г. Челябинск на АО «ПГ Метран», г.Челябинск.
3. Управлению метрологии (Е.Р.Лазаренко), ФГУГк «ВНИИМС» (А.Ю.Кузин) обеспечить е <—°——----------™ — ------ ------
codWeTe*EW?fHHe0 Адамжтоатй'Ьный регламентом хранится в системе электронного документооборота 1
з опжяаниею"™^^ и выдачу его
оформление свидетельства юридическому лицу или ие
4. Контроль за исполе ением настоящего приказа оставляю з г Сертификат: OOE1O36ECDCO11E780DAEOO71B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
ч___________________
1 собой.
С. С.Голубев
Заместитель Руководителя
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «06» июля 2018 г. №1410
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления Rosemount 0065 Назначение средства измеренийТермопреобразователи сопротивления Rosemount 0065 (далее - ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки измерительной вставки или защитной арматуры ТС.
Описание средства измеренийПринцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.
ТС состоят из измерительной вставки, выполненной в оболочке из нержавеющей стали, с одним или двумя тонкопленочными или проволочными платиновыми ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа Pt100 по ГОСТ 6651-2009, соединительной головки (или без нее), удлинителя (или без него), защитной гильзы (по дополнительному заказу) с различными видами присоединений к объектам измерений.
Выводные проводники измерительной вставки выпускаются в виде свободных выводов на DIN-пластине или с подпружиненным переходником NPT, а также могут быть подключены через клеммный блок DIN 43672.
Соединительные головки имеют несколько модификаций, отличающихся конструкцией и степенью защиты. Головки выполнены из алюминиевого сплава или нержавеющей стали. В головку может встраиваться измерительный преобразователь утвержденного типа с унифицированным электрическим выходным сигналом постоянного тока от 4 до 20 мА и/или с цифровым выходным сигналом для передачи по протоколам HART, FOUNDATION Fieldbus, Profibus PA, Wireless HART.
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция которых зависит от допускаемых параметров измеряемой среды. Материал защитной гильзы - нержавеющая сталь.
Схема соединения внутренних проводов ТС: 3-х и 4-х проводная.
Взрывобезопасные исполнения ТС соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность ТС обеспечивается следующими видами взрывозащиты: взрывонепроницаемые оболочки «d», искробезопасная электрическая цепь «i», защитой от воспламенения пыли «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Пломбирование термопреобразователей сопротивления Rosemount 0065 не предусмотрено. Внешний вид ТС представлен на рисунке 1.

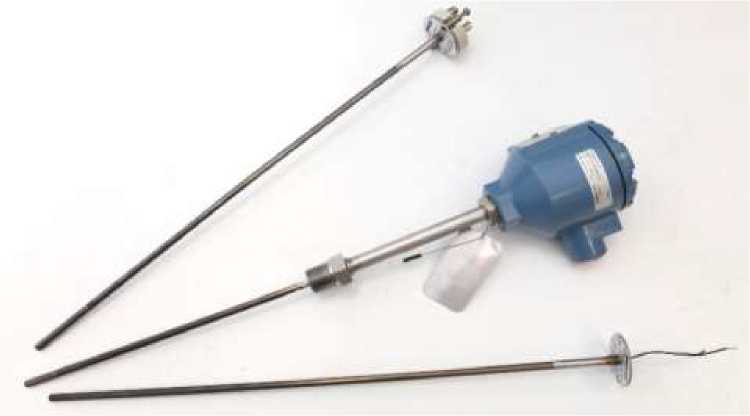

Рисунок 1 - Общий вид термопреобразователей сопротивления Rosemount 0065
Программное обеспечение отсутствует.
Метрологические и технические характеристики представлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики ТС
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон измерений температуры в зависимости от типа ЧЭ и класса допуска, °С
|
от -50 до +350 от -196 до +600 от 0 до +100 от -50 до +450 |
|
Класс допуска по ГОСТ 6651-2009 |
В, А, АА |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Допуск (по ГОСТ 6651-2009), °С
|
±(0,1+0,0017-|ф ±(0,15+0,002-1^|) ±(0,3+0,005-|Г|), где |t| - абсолютное значение температуры, °C |
|
Электрическое сопротивление изоляции при температуре (25+10)°С и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее |
1000 |
|
Максимальный измерительный ток, мА |
0,2 |
|
Минимальная глубина погружения, мм |
60 |
|
Время термической реакции измерительной вставки ТС т0,5 в водной среде (0,4 м/с), с, не более |
10 |
|
1 |
2 |
|
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
группа FX |
|
Степень защиты оболочки по ГОСТ 14254-2015, в зависимости от исполнения |
IP54, IP65, IP66, IP68 |
|
Габаритные размеры, мм:
|
от 60 до 9999 6 |
|
Масса, кг, не более |
10 |
|
Вероятность безотказной работы ТС за 2000 ч, не менее |
0,8 |
|
Средний срок службы ТС, лет, не менее |
15 |
|
Рабочие условия эксплуатации: - температура окружающей среды, в зависимости от исполнения, °С; -относительная влажность воздуха (при температуре окружающей среды не более +35°С), %, не более |
от -60 до +85 99 |
наносится на табличку ТС способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист эксплуатационной документации.
Комплектность средства измеренийТаблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Термопреобразователь сопротивления |
Rosemount 0065 |
1 шт. |
- |
|
Паспорт |
12.5307.000.00 ПС |
1 экз. |
- |
|
Руководство по эксплуатации |
12.5307.000.00 РЭ |
1 экз. |
На 10 шт. ТС и меньшее количество при поставке в один адрес |
|
Лист технических данных |
00813-0207-2654 |
1 экз. |
По требованию потребителя |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Мультиметры многоканальные прецизионные Метран-514-ММП (Регистрационный № 32005-06);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления Rosemount 0065ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4211-019-51453097-2012 Термопреобразователи сопротивления Rosemount 0065. Технические условия.
ИзготовительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, 15
Телефон: +7 (351) 799-51-51, факс: +7 (351) 799-55-90
Web-сайт: www.metran.ru
E-mail: info.metran@emerson.com
Испытательный центрФедеральное бюджетное учреждение ФБУ «Челябинский ЦСМ» Адрес: 454048, г. Челябинск, ул. Энгельса, 101
Телефон: +7 (351) 261-08-72, факс: +7 (351) 232-04-01
E-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
В части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
