№1764 от 20.07.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 343675
ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1764 от 20.07.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии
от «20» июля 2022 г. № 1764
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
У станав ливаемые сведения |
Отменяемые сведения |
У станав ливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Установки радиометрические поверхностной активности бета- и гамма- излучающих радионуклидов для автоматической разбраковки спецодежды |
RTM 750S |
52808-13 |
Компания «Mirion Technologies (RADOS) GmbH». Адрес: D-22761 Hamburg, Germany, RuhrstraPe, 49. tel. (+39) 0546 656375 -fax (+39) 0546 656353 http://www.mirion.com |
Компания «Mirion Technologies (MGPI) SAS». Адрес: D-22761 Hamburg, Germany, Ruhrstrasse, 49. Тел.: +39 0546 656375; Факс: +39 0546 656353 |
ООО НИИ «РАДИКО», Калужская обл., г. Обнинск | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» июля 2022 г. № 1764
Лист № 1 Регистрационный № 52808-13 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки радиометрические поверхностной активности бета- и гамма-излучающих радионуклидов для автоматической разбраковки спецодежды RTM 750S
Назначение средства измеренийУстановки радиометрические поверхностной активности бета- и гамма-излучающих радионуклидов для автоматической разбраковки спецодежды RTM 750S (далее по тексту — установки) предназначены для измерений поверхностной активности бета-излучающих радионуклидов и регистрации гамма-излучающих радионуклидов в режиме индикации.
Описание средства измеренийКонструктивно установки состоят из ленточного конвейера для непрерывной подачи измеряемых объектов, двух сцинтилляционных блоков детектирования, верхнего и нижнего, каждый из которых состоит из трех бета-детекторов и одного гамма-детектора, подъемного устройства верхнего блока детекторов, двух панелей управления и сигнализации, смонтированных в нижней передней части установки.
В основу работы установок положен принцип регистрации бета- и гамма- излучающих радионуклидов пластиковыми сцинтилляционными детекторами, расположенными над движущимся транспортером и под ним в световые импульсы, которые поступают на соответствующий данному детектору фотоэлектронный умножитель (ФЭУ). В случае превышения измеренной поверхностной активности (или скорости счета) заданных значений, оператор оповещается звуковым и визуальным сигналом, транспортер останавливается и загрязненная одежда возвращается для последующей дезактивации и очистки.
Внешний вид установки и схема пломбировки приведены на рисунках 1 и 2.

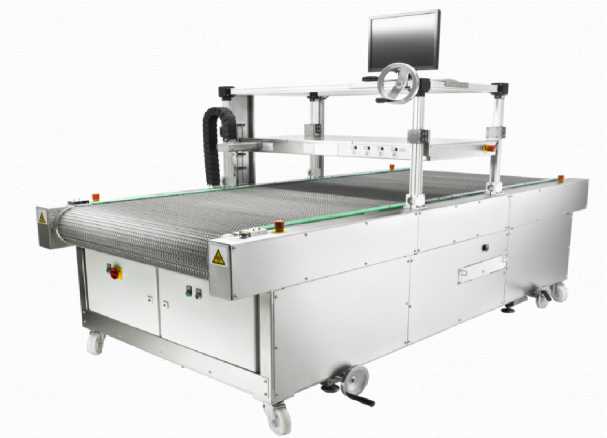

Рисунок 1 — Внешний вид установки
Схема пломбировки от несанкционированного доступа, и обозначение мест несения оттисков клейм или размещения наклеек приведена на рисунке 2.
поверки

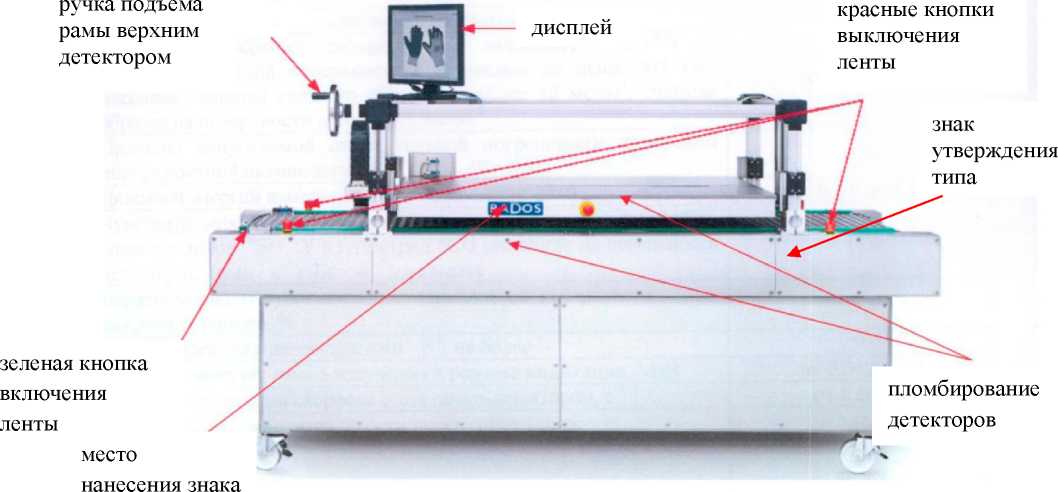

Рисунок 2 — Схема пломбировки и обозначение мест наклеек
Программное обеспечениеОсновные функции программного обеспечения (ПО): обработка сигналов от детекторов, вычисление значений поверхностной активности, хранение данных калибровки, вывод результатов измерений на дисплей.
Идентификационные данные приведены в таблице 1.
|
Таблица 1 - Идентиф |
икационные данные ПО | |||
|
Наименование ПО |
Идентификационное наименование |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
QNX V6.4.1REV.8 |
- |
RTM750V5.05 |
- |
- |
ПО можно идентифицировать при включении установки. На дисплее, в разделе «Настройки», отображается номер версии ПО. Производителем не предусмотрен иной способ идентификации ПО. Обновление ПО в процессе эксплуатации установки не предусмотрено.
Метрологически значимая часть ПО реализована в микросхемах, которые устанавливаются при производстве и не могут быть изменены в процессе эксплуатации.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристикиМетрологические и технические характеристики установок приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерений поверхностной активности 90Sr+90Y (в геометрии плоской поверхности с площадью не менее 875 см2, массовая толщина счетного образца не более 12 мг/см2, счетный образец на поверхности детектора), Бк^см’2 |
от 0,5 до 300 |
|
Пределы допускаемой относительной погрешности измерений поверхности активности 90Sr+90Y,%, (P =0,95) |
± 30 |
|
Диапазон энергий измеряемого бета-излучения, МэВ |
от 0,10 до 2,50 |
|
Чувствительность каждого бета-детектора к излучению радионуклидов 90Sr+90Y в геометрии 6СО (источник на поверхности детектора), (имп • с-1)/( Бк^см’2), не менее |
150 |
|
Неравномерность чувствительности по площади поверхности каждого детектора, % |
± 2 |
|
Фон каждого бета-детектора, имп • с’1, не более |
50 |
|
Диапазон энергий гамма-излучения в режиме индикации, МэВ |
от 0,06 до 3,0 |
|
Диапазон индикации скорости счета гамма-детектором, с’1 |
от 1 до 104 |
|
Питание осуществляется от сети переменного тока:
|
230t3232 50 ± 1 1200 |
|
Время установления рабочего режима, мин, не более |
3 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: установки |
2700x 850x 1600 |
|
бета-детектора типа RBP 875 |
445 x 282 x 38 |
|
гамма-детектора типа RPD 11/34 |
1174 x 200 x 50 |
|
Масса, кг, не более |
750 |
|
Рабочие условия эксплуатации: |
|
Наименование параметра |
Значение |
|
от 5 до 40 от 40 до 85 от 84,0 до 106,7 |
наносятся типографским способом на эксплуатационную документацию и методом шелкографии на установку.
Комплектность средства измеренийКомплект поставки установок приведен в таблице 3.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Установки радиометрические поверхностной активности бета- и гамма- излучающих радионуклидов для автоматической разбраковки спецодежды RTM 750 S |
RTM 750S |
1 |
|
Руководство по эксплуатации |
698140-016-46603608-12РЭ |
1 |
|
Методика поверки |
698140-016-46603608-12МП |
1 |
|
Формуляр |
698140-016-46603608-12ФО |
1 |
|
Свидетельство о поверке |
1 |
приведены в разделе 2 «Использование по назначению» документа 698140-016-46603608- 12РЭ «Установки радиометрические поверхностной активности бета- и гамма-излучающих радионуклидов для автоматической разбраковки спецодежды RTM 750S. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к установкам радиометрическим поверхностной активности бета- и гамма-излучающих радионуклидов для автоматической разбраковки спецодежды RTM 750S
ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования».
Установки радиометрические поверхностной активности бета- и гамма-излучающих радионуклидов для автоматической разбраковки спецодежды RTM 750S. Руководство по эксплуатации. 698140-016-46603608-12РЭ.
ИзготовительКомпания «Mirion Technologies (MGPI) SAS». Адрес: D-22761 Hamburg, Germany, Ruhrstrasse, 49. Тел.: +39 0546 656375; Факс: +39 0546 656353
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
141570, Московская обл., Солнечногорский р-н, г.п. Менделеево, ФГУП «ВНИИФТРИ», главный лабораторный корпус.
Аттестат аккредитации от 04.12.2008 г., регистрационный номер № 30002-08.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ1764
20 июля 2022 г.
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителях (правообладателях) утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства по техническому регулированию и метрологии Е.Р.Лазаренко.
Заместитель Руководителя
Б.МЛотемкин
С
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: O2ABCAC000FAAD21844EF916F2181860DB
Кому выдан: Потемкин Борис Михайлович
Действителен: с 10.12.2021 до 10.12.2022
к_______________
