Приказ Росстандарта №2487 от 09.11.2021

№2487 от 09.11.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 284389
О внесении изменений в сведения об утвержденных типах средств измерений (47783-11, 71453-18)
Приказы по основной деятельности по агентству Вн. Приказ № 2487 от 09.11.2021

2021 год
месяц November
сертификация программного обеспечения

1439 Kb

Файлов: 4 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «09» ноября 2021 г. № 2487

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/ п

Наименование типа

Обозначени е типа

Заводско й номер

Регистраци -онный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие

методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

Калибраторы

давления

Fluke 717,

Fluke 718,

Fluke 719

47783-11

Фирма Fluke

Corporation,

США

МП РТ

1567-2011

МП РТ 1567

2011

(с Изменением

№ 1)

Общество с ограниченной ответственностью «Флюк СИАЙЭС»

(ООО «Флюк СИАЙЭС»), г. Москва

ФГУП «ВНИИМС», г. Москва

2.

Автоколлиматоры цифровые

АК-025 и

АК-05

71453-18

Общество с ограниченной ответственность ю «ИНЕРТЕХ» (ООО «ИНЕРТЕХ»), г. Санкт-Петербург

МП

2511/0003

18

МП 2511/00042021

Общество с ограниченной ответственностью

«ИНЕРТЕХ» (ООО «ИНЕРТЕХ»), г. Санкт-Петербург

ФГУП «ВНИИМ им.

Д.И. Менделеева», г. Санкт-Петербург




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» ноября 2021 г. № 2487

Лист № 1 Регистрационный № 47783-11 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы давления Fluke 717, Fluke 718, Fluke 719

Назначение средства измерений

Калибраторы давления Fluke 717, Fluke 718, Fluke 719 (далее по тексту - калибраторы) предназначены для измерений избыточного давления в диапазоне от минус 0,085 до 69 МПа, а также для измерений и воспроизведений электрических сигналов постоянного тока в диапазоне от 0 до 24 мА.

Описание средства измерений

Принцип работы калибраторов давления Fluke 717, Fluke 718, Fluke 719 заключается в преобразовании измеряемого избыточного давления, в электрический сигнал, дальнейшей обработке этого сигнала в АЦП и отображении результатов измерений давления на жидкокристаллическом дисплее.

Конструктивно калибраторы давления Fluke 717, Fluke 718, Fluke 719 представляют собой единый блок обработки сигнала. Встроенный тензорезистивный первичный сенсор преобразует избыточное давление, поступающее на вход калибратора в электрический сигнал. В дальнейшем производится оцифровка и обработка этого сигнала микросхемами поддержки процессора.

Калибраторы давления Fluke 717, Fluke 718, Fluke 719 - многофункциональные цифровые портативные измерительные приборы, имеют двухстрочный жидкокристаллический дисплей, в верхней части которого отображается измеряемое избыточное давление, а в нижней части - измеряемая или воспроизводимая сила постоянного тока. Наличие функциональных клавиш на передней панели корпуса позволяет выбирать различные единицы измерений давления, отображать минимальное и максимальное значения измеренного давления и производить обнуление показаний на дисплее. Для защиты корпуса калибраторы давления Fluke 717, Fluke 718, Fluke 719 имеют резиновый чехол.

В маркировке калибраторов давления Fluke 717, Fluke 718, Fluke 719 приводится его тип Fluke 717, Fluke 718 или Fluke 719 и верхний предел измерений, выраженный в фунтах на квадратный дюйм (psi) с приставкой символа G, означающего, что измеряемая величина -избыточное давление.

Модификации калибраторов различаются метрологическими характеристиками, габаритными размерами. Отличием калибраторов давления Fluke 718, Fluke 719 является наличие встроенного насоса для создания и плавной регулировки давления и разрежения. Калибратор давления Fluke 718 имеет ручной встроенный насос. Калибратор давления Fluke 719 имеет встроенный насос с электроприводом.

Калибраторы давления Fluke 718Ех имеют искробезопасное исполнение.

Внешний вид калибраторов давления Fluke 717, Fluke 718, Fluke 719 представлен на рисунке 1.

Пломбировка калибраторов давления от несанкционированного доступа производится путем приклеивания разрушающихся наклеек на место соединения передней и задней панелей корпуса (рисунок 2).

Приказ Росстандарта №2487 от 09.11.2021, https://oei-analitika.ru

Fluke 717

Приказ Росстандарта №2487 от 09.11.2021, https://oei-analitika.ru

Fluke 718, Fluke 718Ех

Приказ Росстандарта №2487 от 09.11.2021, https://oei-analitika.ru

Fluke 719

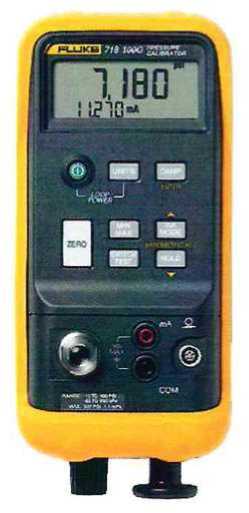

Рисунок 1. Внешний вид калибраторов давления Fluke 717, Fluke 718, Fluke 719

Приказ Росстандарта №2487 от 09.11.2021, https://oei-analitika.ru

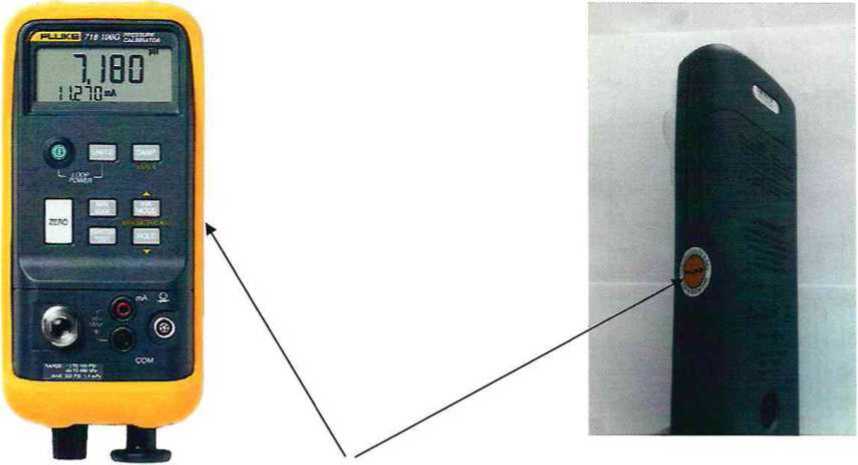

Рисунок 2. Место пломбировки

Программное обеспечение

Работой встроенного программного обеспечения калибраторов давления Fluke 717, Fluke 718, Fluke 719 управляет микропроцессор, расположенный внутри корпуса на электронной плате. Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой, находящейся в его памяти.

Программа обработки цифрового кода реализована в машинном коде (ассемблере) микропроцессора. Все метрологические характеристики калибраторов давления Fluke 717, Fluke 718, Fluke 719 запрограммированы в процессе изготовления и не могут быть изменены. Внесение изменений в данную часть программного обеспечения невозможно.

Таблица 1 - Идентификационные данные программного обеспечения калибраторов давления

Наименование программного обеспечения

ПО калибраторов давления

Fluke 717

Fluke 718

Fluke 719

Идентификационное наименование программного обеспечения

Firmware

Firmware

Firmware

Номер версии (идентификационный номер) программного обеспечения (не ниже)

1.1

1.1

1.1

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

-

-

-

Алгоритм вычисления цифрового идентификатора программного обеспечения

-

-

-

При работе калибратора давления пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики калибратора. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблицах 2 - 3.

Таблица 2 - Метрологические характеристики калибраторов.

Наименование характеристики

Значение

Fluke 717

Fluke 718,

Fluke 718Ех

Fluke 719

Диапазон измерений давления, кПа (1)

- для исполнения 1 G

от -6,89 до 6,89

от -6,89 до 6,89

-

- для исполнения 15 G

от -85 до 103

-

-

- для исполнения 30 G

от -85 до 206,8

от -85 до 206,8

от -85 до 240

- для исполнения 100 G

от -85 до 689,5

от -85 до 689,5

от -85 3до 827,4

- для исполнения 300 G

от -85 до 2068

от -85 до 206,8

-

- для исполнения 500 G

от 0 до 3447

-

-

- для исполнения 1000 G

от 0 до 6895

-

-

- для исполнения 1500 G

от 0 до 10342

-

-

- для исполнения 3000 G

от 0 до 20684

-

-

- для исполнения 5000 G

от 0 до 34474

-

-

- для исполнения 10000 G

от 0 до 69000

-

-

Пределы допускаемой основной приведенной погрешности измерений давления, у, % ДИ:

±0,05

±0,05

± 0,035

Вариация показаний измерений давления, % ДИ:

±0,025

±0,025

±0,017

Пределы дополнительной приведенной погрешности измерений давления, вызванной отклонением температуры окружающего воздуха от нормальной, % ДИ /1 °С:

±0,01

±0,01

±0,01

Диапазон измерений силы постоянного тока, мА

от 0,001 до 24

от 0,001 до 24

от 0,001 до 24

Диапазон воспроизведения силы постоянного тока, мА

-

-

от 0,001 до 24

Пределы допускаемой основной абсолютной погрешности измерений

±(0,02540-Чизм+

±(0,02540-Чизм+

±(0,01540-Чизм+

(воспроизведения) силы постоянного тока, мА

+1 е.м.р.)

+1 е.м.р.)

+2 е.м.р.)

Пределы дополнительной приведенной погрешности измерений силы постоянного тока, вызванной отклонением температуры окружающего воздуха от нормальной, % ДИ /1 °С:

±0,005

±0,005

±0,005

Нормальные условия:

- температура окружающей среды, °С

от +18 до +28

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7

Наименование характеристики

Значение

Примечания:

(1) Конкретные значения указаны в паспорте.

Допускается использование других единиц измерений давления, допущенными к применению в РФ.

ДИ - диапазон измерений

1изм - измеряемое (воспроизводимое) значение силы постоянного тока

е.м.р. - единица младшего разряда (0,001 мА)

Таблица 3 - Технические характеристики манометров.

Наименование характеристики

Значение

Fluke 717

Fluke 718,

Fluke 718Ех

Fluke 719

Габаритные размеры (длинахширинахвысота), мм, не более:

- без чехла

87Х34,9Х187

87Х60Х210

87x60x210

- с чехлом

98x52x201

94x66x216

94x66x216

Масса, кг,

- без чехла

0,369

0,737

0,657

- с чехлом

0,624

0,922

0,912

Максимальное допускаемое избыточное давление, % ВПИ

- для ВПИ 6,89 кПа

500

500

- для ВПИ св. 6,89 кПа

200

200

200

- для ВПИ св. 2068 кПа

120

120

-

- для ВПИ 69000 кПа

150

-

-

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от -10 до +55

- атмосферное давление, кПа

от 84 до 106,7

- относительная влажность, %

от 10 до 95

Рабочая среда

Неагрессивные газы, жидкости

Примечания:

ВПИ - верхний предел измерений

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации

Комплектность средства измерений

Комплектность манометров представлена в таблице 4.

Таблица 4 - Комплектность калибраторов

Наименование

Обозначение

Количество

Примечание

Калибратор давления

Fluke 717

Fluke 718

Fluke 719

1 шт.

Модель в соответствии с заказом.

Руководство по эксплуатации

-

1 шт.

Источник питания

«Крона»

2 шт.

Измерительные провода

-

2 шт.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе «Fluke 717 (718, 719). Калибраторы давления Руководство по эксплуатации», раздел «Калибровка P/I- преобразователя».

Нормативные и технические документы, устанавливающие требования к калибраторам давления Fluke 717, Fluke 718, Fluke 719

ГОСТ Р 8.906-2015 «Государственная система обеспечения единства измерений. Манометры показывающие. Эталонные средства измерений. Метрологические требования и методы испытаний».

Приказ Федерального агентства по техническому регулирования и метрологии от 29 июня 2018 № 1339 «Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа».

Приказ Федерального агентства по техническому регулирования и метрологии от 1 октября 2018 № 2091 «Государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А».

Техническая документация фирмы-изготовителя.

Изготовитель

Фирма Fluke Corporation, США

Адрес: Р.О. Box 9090, Everett, WA 98206-9090, U.S.A.

Телефон: 1 425 347 6100

Web-сайт: www.fluke.com

E-mail: info@fluke.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул.Озерная, д.46,

Телефон /факс: +7 495 437-55-77 / +7 495 437-56-66

E-mail: office@vniims.ru, Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» ноября 2021 г. № 2487

Лист № 1 Регистрационный № 71453-18 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоколлиматоры цифровые АК-025 и АК-05

Назначение средства измерений

Автоколлиматоры цифровые АК-025 и АК-05 предназначены для измерений в двух плоскостях углов, а также для определения взаимного углового расположения осей и плоскостей изделий в пространстве.

Описание средства измерений

Принцип действия автоколлиматоров основан на формировании параллельного пучка света, несущего изображение марки, получении изображения марки отраженного от плоской отражающей поверхности и регистрации линейного смещения этого изображения относительно центра поля зрения объектива с помощью ПЗС-матрицы, находящейся в его фокальной плоскости. Значение угла наклона отражающей поверхности по отношению к визирной оси автоколлиматора вычисляется как отношение величины смещения изображения автоколлимационной марки к удвоенному значению фокусного расстояния объектива.

Автоколлиматоры состоят из коллиматора, совмещенного со зрительной трубой, и оптико-электронного узла.

Автоколлиматоры устанавливают на двухкоординатное юстируемое основание или магнитное основание для установки их в рабочее положение.

В комплект поставки автоколлиматоров входит целеуказатель, предназначенный для юстировки автоколлиматора.

Управление работой автоколлиматора, обработка и визуализация измерительной информации осуществляется с помощью ноутбука с комплектом программного обеспечения «GonioScan АС».

Автоколлиматоры выпускаются в следующих модификациях: АК-025, АК-025М и АК-05, которые отличаются метрологическими и техническими характеристиками.

Общий вид автоколлиматоров представлен на рисунке 1.

Приказ Росстандарта №2487 от 09.11.2021, https://oei-analitika.ru

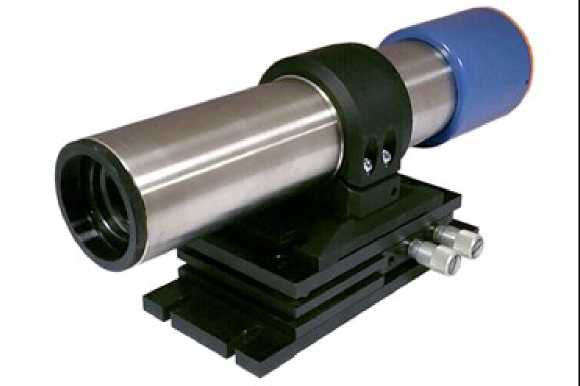

Рисунок 1 - Общий вид автоколлиматоров цифровых АК-025 и АК-05

Автоколлиматоры от несанкционированного доступа пломбируются с помощью пломбировочной наклейки, которая наносится на нижнюю поверхность корпуса автоколлиматора на один из крепежных винтов.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и содержание маркировки автоколлиматоров представлены на рисунке 2.

Приказ Росстандарта №2487 от 09.11.2021, https://oei-analitika.ru
Приказ Росстандарта №2487 от 09.11.2021, https://oei-analitika.ru

.хло^мбировки

Место нанесения заводского

Приказ Росстандарта №2487 от 09.11.2021, https://oei-analitika.ru

Место нанесения

номера

знака поверки

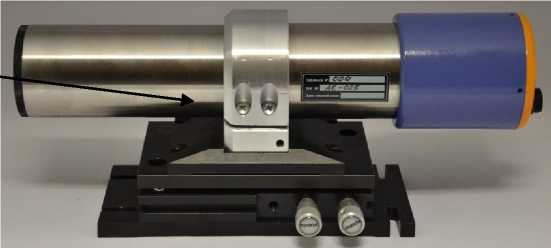

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и маркировка

Программное обеспечение

Автоколлиматоры имеют автономное программное обеспечени е «GonioScan AC». Программное обеспечение устанавливается на ноутбук под управлением операционной системы Windows 7/10 и предназначено для:

  • -   настройки автоколлиматора;

  • -   вывода на экран изображения автоколлимационной марки в режиме реального времени;

  • -   сбора и обработки данных;

  • -    визуализации, хранения и передачи результатов измерений.

Уровень защиты программного обеспечения «GonioScan АС» «средний» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения было учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

GonioScan AC

Номер версии (идентификационный номер) программного обеспечения

не ниже 1.1

Цифровой    идентификатор    программного

обеспечения (контрольная сумма исполняемого кода)*

7C3A4661

Алгоритм вычисления цифрового идентификатора программного обеспечения

CRC32

* Контрольная сумма указана для версии программного обеспечения 1.1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

АК-025М

АК-025

АК-05

Диапазон измерений углов:

  • - горизонтальная плоскость

  • - вертикальная плоскость

±20'

±15'

Пределы допускаемой абсолютной погрешности измерений углов:

  • - в диапазоне ±600"

  • - в остальном диапазоне

±0,1''

±0,25''

±0,25''

±0,5''

Дискретность отсчета

0,01"

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

АК-025М

АК-025

АК-05

Максимальное расстояние до объекта измерений, м

0,25

1

2

Параметры электрического питания:

- ноутбука:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц,

50±1

- автоколлиматора:

-   напряжение   питания   от

источника постоянного тока (USB порт ноутбука), В

5

Потребляемая мощность, Вт, не более: - с ноутбуком,

45

- без ноутбука

4,5

Габаритные размеры, мм, не более:

- высота

90

- ширина

90

- длина

330

Масса, кг, не более:

- без упаковки

3,0

- в таре постоянного пользования

14,5

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - изменение температуры воздуха в

от +17 до +23

течение 1 часа, °С, не более

0,2

- относительная влажность, %, не

более

80

- атмосферное давление, кПа

от 85 до 105

Средний срок службы, лет

5

Средняя наработка на отказ, ч

10000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и/или в виде наклейки на корпус автоколлиматора.

Лист № 5 Всего листов 5 Комплектность средства измерений

Таблица 4 - Комплектность автоколлиматоров

Наименование

Обозначение

Количество

Автоколлиматор

1 шт.

Магнитное основание

1 шт.

Двухкоординатное юстируемое основание

1 шт.

Целеуказатель

1 шт.

Ноутбук

1 шт.

Соединительный кабель

1 шт.

Тара постоянного пользования

1 шт.

Руководство по эксплуатации

РВАЕ.401219.003РЭ

1 экз.

Паспорт

РВАЕ.401219.003ПС

1 экз.

Сведения о методиках (методах) измерения

приведены в разделе 3.3 «Порядок работы» руководства по эксплуатации. РВАЕ.401219.003РЭ.

Нормативные и технические документы, устанавливающие  требования

к автоколлиматорам цифровым АК-025 и АК-05

Автоколлиматоры цифровые АК-025 и АК-05. Технические условия. РВАЕ.401219.003ТУ.

Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 26.11.2018 г. № 2482.

Изготовитель

Общество с ограниченной ответственностью «ИНЕРТЕХ» (ООО «ИНЕРТЕХ»)

ИНН 7813482900

Адрес: 197022, Санкт-Петербург, ул. Инструментальная д. 6

Телефон (факс): +7 (981) 812-42-71, +7 (812) 234-08-14

Web-сайт: www.inertech-ltd.com

E-mail: sales@inertech.org

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541.




Приказ Росстандарта №2487 от 09.11.2021, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

09 ноября 2021 г.

2487

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

  • 4. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств

измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской                                       '

собой.

  • 5. Контроль за исполиен^даздагдаЖВДШр за

метрологии

Руководитель

Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C Кому выдан; Шалаев Антон Павлович

А.П.Шалаев

Действителен: с 29.12.2020 до 29.12.2021




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
