№1480 от 03.09.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 184347
О внесении изменений в описание типа СИ
Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ
Приказы по основной деятельности по агентству Вн. Приказ № 1480 от 03.09.2020
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ Назначение средства измеренийСистема измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ (далее - АСДКУ) предназначена для непрерывного измерения и контроля параметров качества воды (мутности, цветности, щелочности, содержания в воде остаточного хлора, алюминия и аммония, уровня рН), а также уровня воды в резервуарах питьевой воды, контактных резервуарах, аванкамерах, скважинах и бьефах Восточной станции водоподготовки (ВСВ) АО «Мосводоканал».
Описание средства измерений
Принцип действия АСДКУ заключается в измерении технологических параметров с помощью датчиков и аналого-цифровом преобразовании выходных аналоговых сигналов этих датчиков измерительными модулями контроллеров.
Выходные аналоговые сигналы с датчиков поступают в модули аналоговых входов контроллеров, где преобразуются в цифровые сигналы. Преобразованные цифровые выходные сигналы модулей аналоговых входов по интерфейсам FIPIO и RS485 передаются в процессорный модуль контроллера. Далее цифровые сигналы по средствам Ethernet передаются в локальную вычислительную сеть ВСВ на SCADA-сервер и по корпоративной сети в центральное диспетчерское управление АО «Мосводоканал».
SCADA-сервер посредством контроллеров осуществляет последовательный опрос всех датчиков с заданным интервалом времени, регистрацию, вывод и накопление значений. Часовые значения архивируются и хранятся в базе данных SQL-сервера (сервер хранения часовых данных). Вывод информации за заданный период времени по запросу осуществляется на АРМ оператора, АРМ дежурного диспетчера и АРМ пользователя с помощью специализированного ПО «iFIX» и ПО «Таблицы и графики».
АСДКУ состоит из 93 измерительных каналов (ИК) и представляет собой трехуровневую систему:
-
1- й уровень - первичные измерительные преобразователи (датчики) технологических параметров в унифицированные сигналы силы постоянного тока (от 4 до 20 мА);
-
2- й уровень включает:
-
- контроллеры программируемые логические серии Modicon М340 (рег. № 3840308) с модулями аналоговыми BMXAMI0810 (рег. № 49662-12);
-
- контроллеры программируемые логические PLC Modicon (рег. № 18649-09) серии Modicon TSX Micro с модулями ввода аналоговых сигналов TSX AEZ 802, серии Modicon Premium с модулями ввода аналоговых сигналов TSX AEY 810;
-
3- й уровень - серверное оборудование, осуществляющее сбор, хранение и передачу информации, автоматизированное рабочее место (АРМ) дежурного оператора, включающее персональный компьютер (ПК) для визуализации технологических параметров, выполнения расчетов, ведения протоколов, архивации данных, обработки измерительной информации.
АСДКУ состоит из измерительных каналов (ИК) следующих типов:
-
1 Каналы измерений уровня воды в резервуарах питьевой воды (РПВ) (12 ИК) в составе:
- первичные измерительные преобразователи:
преобразователи измерительные давления и уровня Waterpilot (модель FMX 167, рег. № 17575-09);
датчики давления LMP 308 (рег. № 44735-10);
-
- вторичная (электрическая) часть ИК (далее - ЭИК):
контроллеры программируемые логические серии Modicon М340 с модулями аналоговыми BMXAMI0810 (далее в таблице 2 - М340).
-
2 Каналы измерений уровня воды в контактных резервуарах (КР) (4 ИК) в составе:
-
- первичные измерительные преобразователи:
преобразователи измерительные давления и уровня Waterpilot (модель FMX 167, рег. № 17575-09);
датчики давления LMP 308 (рег. № 44735-10);
-
- ЭИК: контроллеры программируемые логические PLC Modicon серии Modicon Premium с модулями ввода аналоговых сигналов TSX AEY 810 (далее в таблице 2 -Premium), и контроллеры программируемые логические серии Modicon М340 с модулями аналоговыми BMXAMI0810 (далее в таблице 2 - М340).
-
3 Каналы измерений уровня воды в аванкамерах (АК) (5 ИК) в составе:
-
- первичные измерительные преобразователи:
преобразователи давления измерительные LMP 308 (рег. № 44735-10);
-
- ЭИК: контроллеры программируемые логические PLC Modicon серии Modicon Premium с модулями ввода аналоговых сигналов TSX AEY 810 (далее в таблице 2 -Premium), и контроллеры программируемые логические серии Modicon М340 с модулями аналоговыми BMXAMI0810 (далее в таблице 2 - М340).
-
4 Каналы измерений уровня воды в бьефах (16 ИК) в составе:
-
- первичные измерительные преобразователи:
преобразователи давления измерительные LMP 308 (рег. № 44735-10); преобразователи давления измерительные LH-10 (рег. № 24399-03);
-
- ЭИК: контроллеры программируемые логические серии Modicon М340 с модулями аналоговыми BMXAMI0810 (далее в таблице 2 - М340).
-
5 Каналы измерений уровня воды в скважинах (15 ИК) в составе:
-
- первичные измерительные преобразователи:
преобразователи давления измерительные гидростатические SG-25 (рег. № 21026-06);
-
- ЭИК: контроллеры программируемые логические PLC Modicon серии Modicon TSX Micro с модулями ввода аналоговых сигналов TSX AEZ 802 (далее в таблице 2 - TSX Micro).
-
6 Каналы измерений содержания остаточного хлора в воде (8 ИК) в составе:
-
- первичные измерительные преобразователи: анализаторы Depolox 3 plus (рег. № 24787-05);
анализаторы промышленные многопараметрические sc200 (рег. № 30084-10);
-
- ЭИК: контроллеры программируемые логические PLC Modicon серии Modicon Premium с модулями ввода аналоговых сигналов TSX AEY 810 (далее в таблице 2 - Premium).
-
7 Каналы измерений мутности воды (5 ИК) в составе:
- первичные измерительные преобразователи: анализаторы мутности Turbilight (рег. № 18504-06);
- ЭИК:
контроллеры программируемые логические PLC Modicon серии Modicon Premium с модулями ввода аналоговых сигналов TSX AEY 810;
контроллеры программируемые логические серии Modicon М340 с модулями аналоговыми BMXAMI0810.
-
8 Каналы измерений рН воды (2 ИК) в составе:
- первичные измерительные преобразователи: рН-метры LIQUISYS CPM 221 (рег. № 22502-02, зав.№ 404406, 404424);
- ЭИК:
контроллеры программируемые логические PLC Modicon серии Modicon Premium с модулями ввода аналоговых сигналов TSX AEY 810;
контроллеры программируемые логические серии Modicon М340 с модулями аналоговыми BMXAMI0810.
-
9 Каналы измерений щелочности воды (2 ИК) в составе:
- первичные измерительные преобразователи: анализаторы «SERES 1000 TA & TAC» (рег. № 22043-01, зав. №№ 501F012, 501F011);
- ЭИК:
контроллеры программируемые логические PLC Modicon серии Modicon Premium с модулями ввода аналоговых сигналов TSX AEY 810;
контроллеры программируемые логические серии Modicon М340 с модулями аналоговыми BMXAMI0810.
-
10 Каналы измерений содержания остаточного алюминия в воде (14 ИК) в составе: - первичные измерительные преобразователи: анализаторы жидкости SERES 2000 (Госреестр № 37966-08);
- ЭИК:
контроллеры программируемые логические PLC Modicon серии Modicon Premium с модулями ввода аналоговых сигналов TSX AEY 810.
-
11 Каналы измерений содержания аммония в воде (2 ИК) в составе:
- первичные измерительные преобразователи: анализаторы жидкости SERES 2000 (Госреестр № 37966-08);
- ЭИК:
контроллеры программируемые логические PLC Modicon серии Modicon Premium с модулями ввода аналоговых сигналов TSX AEY 810;
контроллеры программируемые логические серии Modicon М340 с модулями аналоговыми BMXAMI0810.
-
12 Каналы измерений цветности воды (8 ИК) в составе:
- первичные измерительные преобразователи: анализаторы жидкости SERES 2000 (Госреестр № 37966-08); анализаторы жидкости Cristal SERES (Госреестр № 58748-14);
- ЭИК:
контроллеры программируемые логические PLC Modicon серии Modicon Premium с модулями ввода аналоговых сигналов TSX AEY 810;
контроллеры программируемые логические серии Modicon М340 с модулями аналоговыми BMXAMI0810.

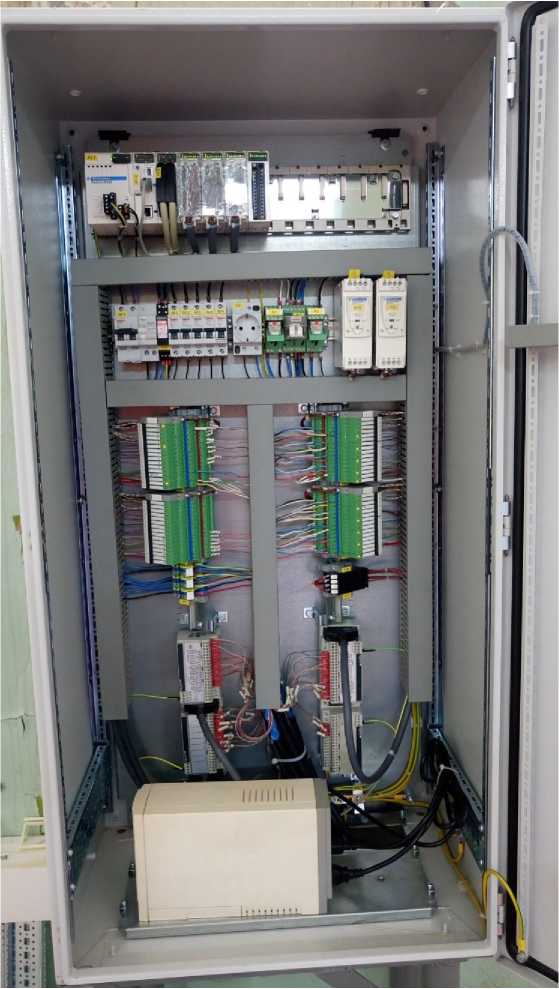

Фотография общего вида шкафов, в которых размещено контроллерное оборудование, представлена на рисунке 1.
Рисунок 1 - Фотография общего вида шкафа с контроллерами и модулями аналогового ввода
Пломбирование АСДКУ не предусмотрено.
Программное обеспечениеИдентификационные данные программного обеспечения (ПО) АСДКУ представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО АСДКУ
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
FIX32, iFIX |
«Таблицы и графики» |
|
Номер версии (идентификационный номер ПО) |
7.0/ 3.5, 4.0, 4.5, 5.0, 5.1, 5.5 |
Не ниже 2.8 |
|
Цифровой идентификатор ПО |
Не используется | |
ПО верхнего уровня FIX32, iFIX и «Таблицы и графики» не являются метрологически значимыми, т.к. их функциями являются сбор, передача, архивирование и отображение информации, полученной от датчиков.
ПО FIX32 и iFIX содержат серверную часть для сбора, передачи и архивирования информации от датчиков, ПО «Таблицы и графики» содержит клиентскую часть, устанавливаемую на АРМ и обеспечивающую запрос и визуализацию информации из базы данных.
Для защиты информации от несанкционированного доступа предусмотрен физический контроль доступа (отдельные запираемые помещения серверной) и программный контроль доступа (по логину и паролю с регистрацией успеха и отказа в доступе).
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристикиОсновные метрологические характеристики ИК АСДКУ представлены в таблице 2.
Таблица 2 - Основные метрологические характеристики ИК АСДКУ
|
Тип ИК (измеряемый параметр) |
Первичный преобразователь |
ЭИК |
Пределы допускаемой основной погрешности ИК | |||
|
Тип |
Диапазон измерений 1) |
Пределы допускаемой основной погрешности 2) |
Тип контроллера |
У ЭИК 3), % (+) | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 Уровень воды в РПВ |
Waterpilot FMX 167 |
от 0 до 6 м |
Уд =+0,2 % |
М340 |
0,1 |
У ИК =+0,3 % |
|
LMP 308 |
от 0 до 6 м |
/д =+0,5 % Уд =+0,35 % Уд =+0,25 % |
Уик =+0,6 % Уик =+0,45 % Уик =±0,35 % | |||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
2 Уровень воды в КР |
Waterpilot FMX 167 |
от 0 до 2 м |
Уд =±0,2 % |
Premium |
0,142 |
Уик =±0,242 % |
|
М340 |
0,1 |
Уик =±0,2 % | ||||
|
LMP 308 |
от 0 до 2 м |
Уд =±0,5 % |
Premium |
0,142 |
Уик =±0,642 % | |
|
М340 |
0,1 |
Уик =±0,6 % | ||||
|
3 Уровень воды в АК |
LMP 308 |
от 0 до 1 м |
Уд =±0,5 % |
Premium |
0,142 |
Уик =±0,642 % |
|
М340 |
0,1 |
У ИК =±0,6 % | ||||
|
4 Уровень в бьефах |
LH-10 |
от 4 до 8 м |
Уд =±0,25 % |
М340 |
0,1 |
Уик =±0,35 % |
|
LMP 308 |
от 4 до 8 м |
Уд =±0,25 % |
Уик =±0,35 % | |||
|
от 159 до 163 м | ||||||
|
5 Уровень воды в скважинах |
SG-25 |
от 0 до 4 м |
Уд =±0,3 % |
TSX Micro |
0,15 |
Уик =±0,45 % |
|
6 Содержание остаточного хлора в воде |
Depolox 3 plus |
от 0 до 5 мг/дм3 : от 0 до1 св. 1 до 5 |
Уд =±25 % дд=±25 % |
Premium |
0,142 |
У ИК =±25 % дик =±25 % |
|
от 0 до 2 мг/дм3: от 0 до 0,4 св.0,4 до 2 |
Уд =±25 % дд=±25 % |
У ИК =±25 % дик =±25 % | ||||
|
sc200 |
от 0 до 2 мг/дм3 |
Д д =±(0,02+ +0,03^С) мг/дм3 4) |
Д ик =±(0,023+ +0,03<’) мг/дм3 | |||
|
7 Мутность воды |
Turbilight |
от 0 до 2 мг/дм3, от 0 до 5 мг/дм3: от 0,05 до 0,1 св. 0,1 до 0,5 св. 0,5 до 5,0 |
дд=±30 % 8д=±24 % Sd=±20 % |
Premium |
0,142 |
дик=±30 % дик =±24 % диК =±20 % |
|
от 0 до 50 мг/дм3: от 0,05 до 0,1 св. 0,1 до 0,5 св. 0,5 до 5,0 св. 5,0 до 10,0 св. 10,0 до 50,0 |
дд=±30 % 8д=±24 % 8д=±20 % 8д=±14 % дд=±10 % |
М340 |
0,1 |
диК =±30 % дик=±24 % дик =±20 % дИК =±14 % дик =±10 % | ||
|
8 pH воды |
pH метр LIQUISYS СРМ 221 |
от 0 до 14 рН |
Д =±0,07 рН |
Premium |
0,142 |
Уик =±0,64 % |
|
от 2 до 12 рН |
М340 |
0,1 |
УИК =±0,8 % | |||
|
9 Щелочность воды |
SERES 1000 TA&TAC |
от 0 до 5,0 ммоль/дм3: от 0,8 до 2,0 св. 2,0 до 5,0 |
8д=±25 % дд=±15 % |
Premium |
0,142 |
дик =±25 % дик =±15 % |
|
М340 |
0,1 | |||||
|
Premium |
0,142 | |||||
|
М340 |
0,1 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
10 Содержание остаточного алюминия |
SERES 2000 |
от 0 до 1,0 мг/дм3: от 0,1 до 0,3 св. 0,3 до 1,0 |
Уд =±20 % 8д=±20 % |
Premium |
0,142 |
уИК =±20 % 8ик =±20 % |
|
Premium |
0,142 | |||||
|
11 Содер жание аммония |
SERES 2000 |
от 0 до 0,5 мг/дм3: от 0,1 до 0,3 св. 0,3 до 0,5 |
Уд =±20 % Sd=±20 % |
Premium |
0,142 |
Уик =±20 % 8ик =±20 % |
|
М340 |
0,1 | |||||
|
Premium |
0,142 | |||||
|
М340 |
0,1 | |||||
|
12 Цветность воды |
SERES 2000 |
от 0 до 100 градусов цветности: от 1,0 до 10 св.10 до 50 св.50 до 70 |
§д =±50 % §д=±20 % Sd =±10 % |
М340 |
0,1 |
8ик =±50 % 8ик =±20 % 8ик =±10 % |
|
от 0 до 50 градусов цветности: от 1,0 до 10 св.10 до 50 |
§д =±50 % О=±20 % |
Premium |
0,142 |
8ик =±50 % §ИК =±20 % | ||
|
М340 |
0,1 | |||||
|
Premium |
0,142 | |||||
|
M340 |
0,1 | |||||
|
Cristal SERES |
от 0 до 50 градусов цветности: от 1,0 до 10 св.10 до 50 |
§д =±30 % §д=±20 % |
Premium |
0,142 |
8ик =±30 % 8ик =±20 % | |
, уд, Ад - пределы допускаемой основной относительной (в % от измеренного значения), приведенной (в % от диапазона измерений) или абсолютной (в единицах измеряемого физического параметра) погрешности первичного преобразователя; уЭИК - пределы допускаемой основной приведенной погрешности ЭИК, % от диапазона измерений; 6ИК, у ИК, Аик - пределы допускаемой основной погрешности ИК;
Для контроллеров Modicon М340 с модулями BMXAMI0810, указанные в таблице 2 пределы допускаемой погрешности ЭИК нормированы в рабочем диапазоне температур.
| ||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия:
|
от +15 до +25 от 5 до 80 от 86,0 до 106,7 |
|
Рабочие условия:
|
от +10 до +40 от +15 до +35 от 5 до 80 от 86,0 до 106,7 |
|
Параметры электрического питания:
|
от 198 до 242 от 49 до 51 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средств измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ, в том числе:
|
АСДКУ ВСВ |
1 шт. |
|
Руководство по эксплуатации |
ВСВ.01.2016 РЭ |
1 экз. |
|
Методика поверки |
МП 201-003-2016 |
1 экз. |
осуществляется по документу МП 201-003-2016 «Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.08.2016 г.
Основные средства поверки:
-
- средства поверки первичной части ИК (датчиков) приведены в методиках поверки на эти средства измерений;
-
- средства поверки ЭИК: калибратор многофункциональный MC5-R, регистрационный номер в Федеральном информационном фонде № 18624-99.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации. ВСВ.01.2016 РЭ.
Нормативные документы, устанавливающие требования к системе измерительной автоматизированной диспетчерского контроля и управления АСДКУ ВСВГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 27384-2002 Вода. Нормы погрешностей измерений показателей состава и свойств
ИзготовительВосточная станция водоподготовки АО «Мосводоканал»
ИНН 7701984274
Адрес: 105173, г. Москва, ул. Западная, д.4
Телефон: +7 (499) 780-98-84
Факс: +7 (499) 780-16-12
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств из
мерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
М.п.
С.С. Голубев
«03» сентября 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
03 сентября 2020 г.
№ 1480
Москва
О внесении изменений в описание типа на систему измерительную автоматизированную диспетчерского контроля и управления АСДКУ ВСВ
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. №2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Мосводоканал» от 19 мая 2020 г. №(46)02.07и-57/20, приказываю:
-
1. Внести изменения в описание типа на систему измерительную автоматизированную диспетчерского контроля и управления АСДКУ ВСВ, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 65368-16, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
/ л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Заместитель Руководи' ,еля1>едеРальное агентство по техническому регулированию и J метрологии.
С.С.Голубев
Сертификат: 00Е1036E1B07EOFB80EA11S900BCB6D090 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
