УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» августа 2022 г. № 2170
Лист № 1
Всего листов 11
Регистрационный № 68661-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры биметаллические серий А43, А51, TG53, TG54, E45, TGS55, A2G-61 Назначение средства измерений
Термометры биметаллические серий А43, А51, TG53, TG54, E45, TGS55, A2G-61 (далее
- термометры) предназначены для измерений температуры газообразных, жидких или сыпучих сред.
Описание средства измерений
Принцип действия термометров основан на различии температурных коэффициентов линейного расширения двух прочно соединенных между собой и примерно одинаковых по толщине металлов. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом расширения, изгиб передается на указатель шкалы и служит для определения температуры.
Термометры выпускаются в различных сериях, которые различаются друг от друга внешним видом, габаритными размерами, материалом погружаемой части и корпуса, способом крепления погружаемой части к корпусу.
Для термометров серий TG53, TG54 и TGS55 для усиления устойчивости к вибрациям корпус термометров может быть заполнен демпфирующей жидкостью. Термометры серии TGS55 оснащаются встроенными сигнализирующими устройствами (СУ), применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений температуры.
Термометры состоят из корпуса и погружаемой части с биметаллическим чувствительным элементом. В корпусе термометра размещено отсчетное устройство.

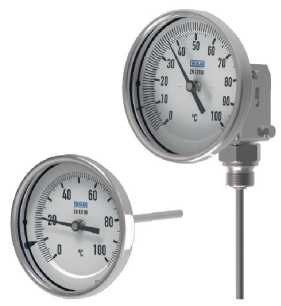

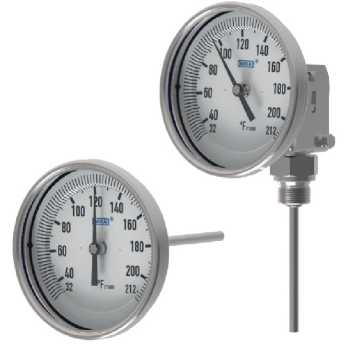

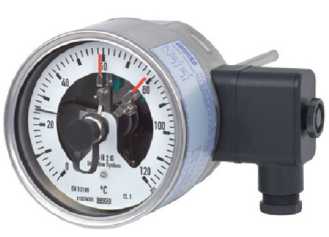

Общий вид термометров представлен на рисунке 1.
а) термометры А43
б) термометры А51
в) термометры Е45
г) термометры TG53
д) термометры TG54
е) термометры TGS55
ж) термометры A2G-61
Рисунок 1 - Общий вид термометров
Пломбирование корпусов термометров возможно в виде нанесения на боковую поверхность корпуса специальной наклейки, которая разрушается при попытке удалить ее или вскрыть корпус. Пример пломбирования термометров представлен на рисунке 2. Место нанесения знака поверки термометров представлено на рисунке 3.
Место пломбирования

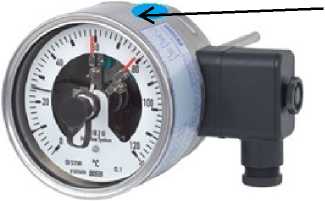

Рисунок 2 - Пример пломбирования термометров
Место нанесения знака поверки

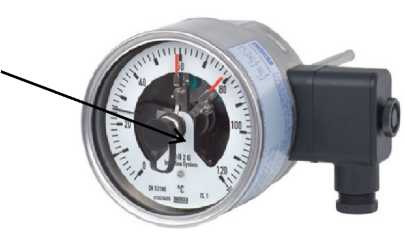

Рисунок 3 - Место нанесения знака поверки термометров
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основные метрологические и технические характеристики термометров приведены в таблицах 1-2.
Таблица 1 - Метрологические и технические характеристики термометров А43, А51, TG53
|
Наименование характеристики |
А43 |
А51 |
TG53 | |||
|
Диапазон показаний |
Диапазон измерений |
Диапазон показаний |
Диапазон измерений |
Диапазон показаний |
Диапазон измерений | |
|
от -40 до +40 |
от -30 до +30 |
от -40 до +40 |
от -30 до +30 |
от -70 до +70 |
от -70 до +70 | |
|
от -30 до +70 |
от -20 до +60 |
от -30 до +70 |
от -20 до +60 |
от -70 до +30 |
от -70 до +30 | |
|
от -30 до +50 |
от -20 до +40 |
от -30 до +50 |
от -20 до +40 |
от -60 до +50 |
от -60 до +50 | |
|
от -20 до +60 |
от -10 до +50 |
от 0 до +60 |
от +10 до +50 |
от -60 до +40 |
от -60 до +40 | |
|
от 0 до +60 |
от +10 до +50 |
от 0 до +120 |
от +10 до +110 |
от -50 до +500 |
от -50 до +500 | |
|
от 0 до +80 |
от +10 до +70 |
от 0 до +160 |
от +20 до +140 |
от -50 до +300 |
от -50 до +300 | |
|
от 0 до +120 |
от +10 до +110 |
от 0 до +200 |
от +20 до +180 |
от -50 до +100 |
от -50 до +100 | |
|
от 0 до +160 |
от +20 до +140 |
от 0 до +250 |
от +30 до +220 |
от -50 до +50 |
от -50 до +50 | |
|
от 0 до +300 |
от +30 до +270 |
от -40 до +160 |
от -40 до +160 | |||
|
от -40 до +60 |
от -40 до +60 | |||||
|
от -40 до +40 |
от -40 до +40 | |||||
|
от -30 до +70 |
от -30 до +70 | |||||
|
от -30 до +50 |
от -30 до +50 | |||||
|
от -25 до +25 |
от -25 до +25 | |||||
|
Диапазон шкалы, °C 1' 2) |
от -20 до +40 |
от -20 до +40 | ||||
|
от -20 до +60 |
от -20 до +60 | |||||
|
от -20 до +100 |
от -20 до +100 | |||||
|
от -20 до +120 |
от -20 до +120 | |||||
|
от -20 до +160 |
от -20 до +160 | |||||
|
от -20 до +180 |
от -20 до +180 | |||||
|
от -10 до +110 |
от -10 до +110 | |||||
|
от -10 до +50 |
от -10 до +50 | |||||
|
от -10 до +110 |
от -10 до +110 | |||||
|
от 0 до +50 |
от 0 до +50 | |||||
|
от 0 до +60 |
от 0 до +60 | |||||
|
от 0 до +80 |
от 0 до +80 | |||||
|
от 0 до +100 |
от 0 до +100 | |||||
|
от 0 до +120 |
от 0 до +120 | |||||
|
от 0 до +150 |
от 0 до +150 | |||||
Продолжение таблицы 1
|
Наименование характеристики |
А43 |
А51 |
TG53 | |||
|
Диапазон показаний |
Диапазон измерений |
Диапазон показаний |
Диапазон измерений |
Диапазон показаний |
Диапазон измерений | |
|
от 0 до +160 |
от 0 до +160 | |||||
|
от 0 до +200 |
от 0 до +200 | |||||
|
от 0 до +250 |
от 0 до +250 | |||||
|
от 0 до +300 |
от 0 до +300 | |||||
|
от 0 до +400 |
от 0 до +400 | |||||
|
Диапазон шкалы, °C 1' 2) |
от 0 до +500 |
от 0 до +500 | ||||
|
от 0 до +600 |
от 0 до +600 | |||||
|
от 10 до +150 |
от 10 до +150 | |||||
|
от 50 до +300 |
от 50 до +300 | |||||
|
от 50 до +450 |
от 50 до +450 | |||||
|
от 100 до +500 |
от 100 до +500 | |||||
|
Пределы допускаемой абсолютной по- | ||||||
|
грешности измерений АД °C 2) |
±2; ±4 |
±1; ±2; ±4 |
+0,01 "(Утах — Утт) 3 | |||
|
Вариация показаний, °C |
0,5 АТ | |||||
|
Степень защиты от воды и пыли 2-* |
IP54 |
IP54 |
IP65, IP67, IP68 | |||
|
Диаметр погружаемой части, мм |
9 |
8 |
от 6 до 9,52 | |||
|
Длина погружаемой части, мм |
от 40 до 250 |
от 45 до 300 |
от 63 до 1000 | |||
|
Номинальный диаметр корпуса, мм |
63; 80; 100 |
63; 80; 100 |
76,2; 101,6; 127; 152,4 | |||
|
Масса, кг, не более |
ОД |
0,28 |
0,65 | |||
|
Средний срок службы, лет |
10 |
10 |
10 | |||
|
Средняя наработка на отказ, ч |
60000 |
60000 |
60000 | |||
|
Рабочие условия измерений: | ||||||
|
- температура окружающего воздуха, °C 2) |
от -20 до +60 |
от -20 до +60 |
от 0 до 70; от 0 до 100; | |||
|
от -40 до +70 | ||||||
|
- относительная влажность окружающего | ||||||
|
воздуха, % |
до 98 |
до 98 |
до 98 | |||
Продолжение таблицы 1______________________________________________________________________________________________
Примечания
По требованию заказчика возможны другие промежуточные диапазоны шкалы и диапазоны измерений, не указанные в таблице. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона соответствуют пределам допускаемой абсолютной погрешности для наиболее близкого к нему диапазона шкалы, указанного в таблице.
2-* В зависимости от модификации термометра.
3) Zmax, 7min- верхний и нижний предел диапазона измерений соответственно.
Таблица 2 - Метрологические и технические характеристики TG54, Е45, TGS55, A2G-61
|
Наименование характеристики |
TG54 |
Е45 |
TGS55 |
A2G-61 | ||||
|
Диапазон показаний |
Диапазон измерений |
Диапазон показаний |
Диапазон измерений |
Диапазон показаний |
Диапазон измерений |
Диапазон показаний |
Диапазон измерений | |
|
от -70 до +70 |
от -60 до +60 |
от +20 до +100 |
от +20 до +100 |
от -70 до +30 |
от -60 до +20 |
от -20 до +60 |
от -10 до +50 | |
|
от -70 до +30 |
от -60 до +20 |
от +20 до +120 |
от +20 до +120 |
от -60 до +40 |
от -50 до +30 | |||
|
от -60 до +50 |
от -50 до +40 |
от -50 до +50 |
от -40 до +40 | |||||
|
от -60 до +40 |
от -50 до +30 |
то -30 до +70 |
от -20 до +60 | |||||
|
от -50 до +500 |
от 0 до +450 |
от -30 до +50 |
от -20 до +40 | |||||
|
от -50 до +300 |
от 0 до +250 |
от -20 до +160 |
от -10 до +150 | |||||
|
от -50 до +100 |
от -30 до +80 |
от -20 до +120 |
от -10 до +110 | |||||
|
от -50 до +50 |
от -40 до +40 |
от -20 до +100 |
от -10 до +90 | |||||
|
от -30 до +50 |
от -20 до +40 |
от -20 до +60 |
от -10 до +50 | |||||
|
от -30 до +70 |
от -20 до +60 |
от -10 до +110 |
от 0 до +100 | |||||
|
от -20 до +60 |
от -10 до +50 |
от 0 до +60 |
от +10 до +50 | |||||
|
Диапазон шкалы, °C !)2) |
от -20 до +100 |
от -10 до +90 |
от 0 до +80 |
от +10 до +70 | ||||
|
С 7 7 |
от -20 до +120 |
от -10 до +110 |
от 0 до +100 |
от +10 до +90 | ||||
|
от -20 до +160 |
от -0 до +140 |
от 0 до +120 |
от +10 до +110 | |||||
|
от -10 до +110 |
от 0 до +100 |
от 0 до +160 |
от +20 до +150 | |||||
|
от 0 до +60 |
от +10 до +50 |
от 0 до +200 |
от +20 до +180 | |||||
|
от 0 до +80 |
от +10 до +70 |
от 0 до +250 |
от +30 до +220 | |||||
|
от 0 до +100 |
от +10 до +90 |
от 0 до +300 |
от +30 до +270 | |||||
|
от 0 до +120 |
от +10 до +110 |
от 0 до +400 |
от +50 до +350 | |||||
|
от 0 до +150 |
от +10 до +140 |
от 0 до +500 |
от +40 до +450 | |||||
|
от 0 до +160 |
от +20 до +140 |
от 0 до +600 |
от +100 до +500 | |||||
|
от 0 до +200 |
от +20 до +180 | |||||||
|
от 0 до +250 |
от +30 до +220 |
Продолжение таблицы 2
|
Наименование характеристики |
TG54 |
Е45 |
TGS55 |
A2G-61 | ||||
|
Диапазон показаний |
Диапазон измерений |
Диапазон показаний |
Диапазон измерений |
Диапазон показаний |
Диапазон измерений |
Диапазон показаний |
Диапазон измерений | |
|
от 0 до +300 от 0 до +400 от 0 до +500 от 0 до +600 |
от +30 до +270 от +50 до 350 от +50 до 450 от +100 до 500 | |||||||
|
Пределы допускаемой абсолютной |
±1;±2; ±2,5; ±5 |
±5 |
±1,5; ±3; ±3,75; ±6; ±7,5; ±15; ±30 |
±2 | ||||
|
погрешности измерений АД °C 2) | ||||
|
Вариация показаний, °C |
0,5Д7 | |||
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализирующего устройства А7Д, °C 2) |
- |
- |
±1,5; ±3; ±3,75; ±6; ±7,5; ±15; ±30 |
- |
|
Вариация срабатывания сигнализирующего устройства, °C
|
- |
- |
0,5-AZcj, ± 0,05- (Zmax- Train) 3) 0,5-Д7Су |
- |
|
Степень защиты от воды и пыли2^ |
IP65, IP66, IP67, IP68 |
IP54 |
IP65 |
IP54 |
|
Диаметр погружаемой части, мм |
от 6 до 12 |
15 |
от 6 до 16 |
8 |
Продолжение таблицы 2
|
Наименование характеристики |
TG54 |
Е45 |
TGS55 |
A2G-61 |
|
Длина погружаемой части, мм |
от 63 до 1000 |
от 10 до 20 |
от 63 до 999 |
от 100 до 300 |
|
Номинальный диаметр корпуса, мм |
63, 80, 100; 160 |
63 |
63; 100; 160 |
100 |
|
Масса, кг, не более |
0,65 |
0,05 |
от 0,7 до 1,3 |
о,з |
|
Средний срок службы, лет |
10 |
10 |
10 |
10 |
|
Средняя наработка отказ, ч |
60000 |
60000 |
60000 |
60000 |
|
Рабочие условия измерений: - температура окружающего воздуха, °C 2) -относительная влажность окружающего воздуха, % |
от 0 до 70; от 0 до 100; от -40 до +70; от -50 до +70 до 98 |
от -20 до +60 до 98 |
от -25 до +60; от -40 до 60; от -50 до 60 до 98 |
от -20 до +60 до 98 |
|
Примечания По требованию заказчика возможны другие промежуточные диапазоны шкалы и диапазоны измерений, не указанные в таблице. Пределы допускаемой абсолютной погрешности измерений и вариации (пределы допускаемой абсолютной погрешности и вариации срабатывания сигнализирующего устройства) для такого промежуточного диапазона соответствуют пределам допускаемой абсолютной погрешности измерений и вариации (пределам допускаемой абсолютной погрешности и вариации срабатывания сигнализирующего устройства) для наиболее близкого к нему диапазона шкалы, указанного в таблице. 2-* В зависимости от модификации термометра. 3) Утях , Zmin- верхний и нижний предел диапазона измерений соответственно. | ||||
Знак утверждения типа
наносится на титульный лист паспорта типографическим способом и на циферблат или корпус термометров.
Комплектность средства измерений
Комплектность термометров представлена в таблице 3.
Таблица 3 - Комплектность термометров
|
Наименование |
Количество |
|
Термометр |
1 шт. |
|
Паспорт |
1 экз. (на партию одинаковых термометров при поставке в один адрес) |
|
Методика поверки |
1 экз. (на партию одинаковых термометров при поставке в один адрес) |
Сведения о методиках (методах) измерений приведены в паспорте на термометры.
Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим серий А43, А51, TG53, TG54, E45, TGS55, A2G-61
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Техническая документация изготовителей.
Изготовитель
Фирма «WIKA Alexander Wiegand SE & Co. KG», Германия
Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg, Germany
Тел.: +49 9372 132-0; факс: +49 9372 132-406.
E-mail: info@wika.com
Производственные площадки:
Фирма «WIKA Alexander Wiegand SE & Co. KG», Германия
Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg, Germany
Тел.: +49 9372 132-0; факс: +49 9372 132-406.
E-mail: info@wika.com
Фирма «WIKA Polska spolka z ograniczon^ odpowiedzialnosci^ sp. k.», Польша
Адрес: l.egska 29/35, 87-800 Wloclawek
Тел.: + 48 54 23 01 100; факс: + 48 54 23 01 101
Фирма «WIKA Polska spolka z ograniczon^ odpowiedzialnosci^ SGF sp. k.», Польша Адрес: ul. Kawka 6, 87-800 Wloclawek
Тел.: + 48 54 23 01 100; факс: + 48 54 23 01 101
Фирма «MANOMETER AG», Швейцария Адрес: Industriestrasse 11, 6285 Hitzkirch Тел.: +41 41 919 72 72; факс: +41 41 919 72 73
Фирма «WIKA INSTRUMENTATION (SUZHOU) CO., LTD.», Китай
Адрес: 81, TA YUAN ROAD SND, 215011 Suzhou
Телефон: +86 400 928 9600
Web-сайт: www.wika.cn
E-mail: info@wika.cn
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
