МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

15 апреля 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 4. Контроль засобой.

  хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Заместитель Руководителя

  С.С.Голубев

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

\_____—______

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 539

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 539

Лист № 1 Регистрационный № 60683-15                                        Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы точки росы «Hygrovision-BL»

Анализаторы точки росы «Hygrovision-BL» (далее по тексту - анализаторы) предназначены для измерения температуры точки росы (далее по тексту - точка росы) по влаге и температуры конденсации углеводородов (далее по тексту - точка росы по углеводородам) в природном газе или других газах при рабочем давлении.

Анализаторы точки росы «Hygrovision-BL» являются компактными переносными приборами с автономным питанием.

При измерении анализаторами температуры точки росы используется конденсационный метод. Сущность метода заключается в измерении температуры, до которой необходимо охладить прилегающий к охлаждаемой поверхности слой влажного газа, для того, чтобы довести его до состояния насыщения при рабочем давлении. Метод определения точки росы, используемый в анализаторах, соответствует ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде» и ГОСТ Р 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам».

Анализаторы обеспечивают измерение точек росы по влаге и углеводородам в автоматическом режиме и режиме ручной фиксации температуры точки росы. Отличительной особенностью анализаторов является то, что наряду с электронной системой регистрации, осуществляемой с помощью трёх независимых фотоприёмников (фотодиодов), в них имеется канал визуального наблюдения, снабженный различными системами подсветки поверхности конденсационного зеркала для раздельного наблюдения за конденсацией паров воды и углеводородов. Наблюдение за поверхностью зеркала осуществляется через специальный микроскоп с 40-х увеличением. Используемый способ измерения позволяет визуально дифференцировать конденсацию влаги и углеводородов и повысить достоверность результатов измерения точек росы.

Для определения состояния загрязнения зеркала предусмотрен режим автоматического фотоэлектронного сканирования его поверхности. Очистка зеркала осуществляется автоматически прогревом его до температуры +55 °С.

Для управления работой анализатора и отображения информации об измерениях в анализаторе используется сенсорный дисплей.

Для связи с внешним компьютером, с помощью которого осуществляется конфигурирование анализатора и просмотр информации о проведённых измерениях, в анализаторах предусмотрены ИК-порт и интерфейс RS-485.

Основной вариант питания - от встроенной аккумуляторной батареи. Кроме этого на корпусе анализатора имеется дополнительный разъём для подключения внешнего питания. Для облегчения использования в полевых условиях в комплекте анализаторов имеются кейс транспортировочный и штатив.

Конструктивно анализаторы выполнены в виде переносного прибора (Рисунок 1).

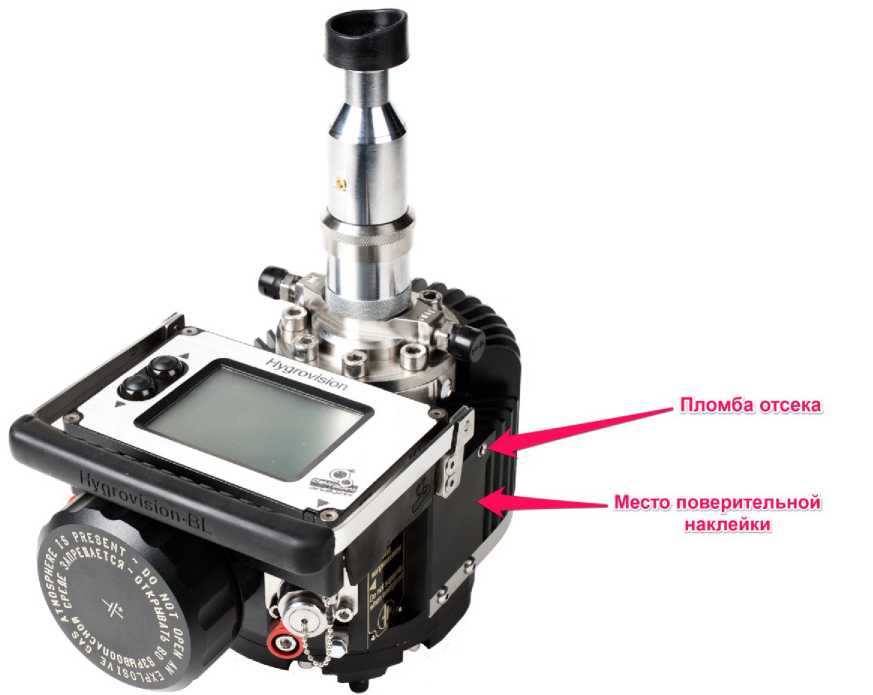

Рисунок 1 - Внешний вид анализатора точки росы «Hygrovision-BL»

Анализаторы выпускаются в двух исполнениях: КРАУ2.844.007 - для диапазона рабочих давлений от 0,01 до 23 МПа; (КРАУ2.844.007-01) - для диапазона рабочих давлений от 0,01 до 16 МПа. Исполнения анализаторов опционально отличаются диапазоном измерения и классом точности (Таблица 3).

Анализаторы выполнены во взрывозащищенном исполнении, имеют маркировку в соответствии с таблицей 1 и предназначены для использования во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Места для размещения наклеек и установки пломб на корпусе анализатора указаны на рисунке 1.

Таблица1 - Маркировка взрывозащитного исполнения

* Взрывобезопасность среды внутри измерительного блока необходимо обеспечивать продувкой и заполнением измерительной камеры анализатора газом при рабочем давлении до включения питания анализатора. Программное обеспечение

Программное обеспечение (далее - ПО) анализатора состоит из двух частей: встроенного и автономного ПО и предназначено для обеспечения работы приборов в соответствии с их техническими и метрологическими характеристиками.

Метрологически значимым является только встроенное ПО анализатора, находящееся в микропроцессорах размещенных внутри прибора и недоступное для внешних изменений. Автономное ПО устанавливается на персональном компьютере пользователя прибора и позволяет только считывать информацию по измерениям прибора и представлять ее в удобном для пользователя графическом виде.

Метрологические характеристики приборов оценены с учетом влияния на них встроенного ПО.

Встроенное ПО по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010 и не требует специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.

Для идентификации ПО используется номер версии и цифровой идентификатор, доступный для просмотра с экранного меню анализатора. Идентификационные данные встроенного ПО анализатора приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Взаимодействие оператора с анализатором осуществляется с помощью экранного меню и кнопочной клавиатуры. Связь с анализатором автономного ПО осуществляется через цифровые интерфейсы RS-485 и инфракрасный порт прибора.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

* Диапазон измерений и пределы допускаемой абсолютной погрешности анализатора устанавливаются при первичной поверке.

Таблица 5 - Рабочие условия эксплуатации

наносится на табличку анализатора методом шелкографии и на титульный лист эксплуатационной документации типографским способом.

Таблица 6 - Комплектность поставки анализатора в исполнении КРАУ2.844.007

Таблица 7 - Комплектность поставки анализатора в исполнении КРАУ2.844.007-01

1. ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде».

• 2 ГОСТ Р 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам».

• 3 КРАУ2.844.007 РЭ «Анализатор точки росы «Hygrovision-BL». Руководство по эксплуатации».

• 1  ГОСТ 8.547-2009 «ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений влажности газов»

• 2 ГОСТ Р 8.757-2011 «ГСИ. Гигрометры конденсационные. Методы и средства поверки»

• 3 КРАУ2.844.007 ТУ «Анализатор точки росы «Hygrovision-BL». Технические условия»
