МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

____31 декабря 2020 г.

Москва

О внесении изменений в описание типа на счетчики электрической энергии однофазные многофункциональные «ЭНЕРГИЯ ПЛЮС-1»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. №  2346, и в связи с обращениями ООО «ЭнергияПлюс»

от б/д № б/н приказываю:

• 1. Утвердить новую редакцию описания типа на счетчики электрической энергии однофазные многофункциональные «ЭНЕРГИЯ ПЛЮС-1», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 57745-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу РИТМ.411152.001 Д4 «ГСИ Счетчики электрической энергии однофазные многофункциональные «ЭНЕРГИЯ ПЛЮС-1». Методика поверки» и распространить действие документа на счетчики электрической энергии однофазные многофункциональные «ЭНЕРГИЯ ПЛЮС-1», находящиеся в эксплуатации.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

(------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

V

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «31» декабря 2020 г. № 2417

Лист № 1 Всего листов 18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многофункциональные «ЭНЕРГИЯ ПЛЮС-1»

Назначение средства измерений

Счетчики электрической энергии однофазные многофункциональные «ЭНЕРГИЯ ПЛЮС-1» (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

В зависимости от исполнения, счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений электроэнергии между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть» либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Il#In», кнопку для ручного переключения режимов индикации «Просмотр».

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).

В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от сети дискретные выходы, отдельные гальванически развязанные от сети дискретные входы.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

ЭНЕРГИЯ ПЛЮС-1-ХХХ-ХХХХ-ХХХ-ХХ-ХХХХ-ХХ-ХХХХХХ-ХХХХХХ-ХХ-ХХХХХХХ- Х

Тип счетчика

• (2) Тип корпуса

W1 - для установки на щиток, модификация 1

W2 - для установки на щиток, модификация 2

W3 - для установки на щиток, модификация 3

W7 - для установки на щиток, модификация 7

D1 - для установки на DIN-рейку, модификация 1

D2 - для установки на DIN-рейку, модификация 2

D3 - для установки на DIN-рейку, модификация 3

D4 - для установки на DIN-рейку, модификация 4

D5 - для установки на DIN-рейку, модификация 5

SP1 - для установки на опору ЛЭП, модификация 1

SP2 - для установки на опору ЛЭП, модификация 2

SP3 - для установки на опору ЛЭП, модификация 3

• (3) Класс точности

A1 - класс точности 1 по ГОСТ 31819.21

A2 - класс точности 2 по ГОСТ 31819.21

A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23

A1R2 - класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23

• (4) Номинальное напряжение

220 - 220 В

230 - 230 В

• (5) Базовый ток

5 - 5 А

10 - 10 А

• (6) Максимальный ток

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

• (7) Количество и тип измерительных элементов

S - один шунт в фазной цепи тока

SS - два шунта в фазной цепи тока и цепи тока нейтрали

ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали

• (8) Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

• (9) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFWF - радиоинтерфейс WiFi

RFLT - радиоинтерфейс LTE

(Нет символа) - интерфейс отсутствует

• I Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

P1 - протокол DLMS/COSEM/СПОДЭС

P2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС

Дополнительные функции

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в фазной цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n может принимать значения:

• 1 - электронная пломба на корпусе

• 2 - электронная пломба на крышке зажимов

• 3 - электронная пломба на корпусе и крышке зажимов

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют

© Количество направлений учета электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

В счетчиках в корпусах SP1, SP2, SP3 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «K», оснащены встроенным контактором и дополнительно позволяют:

• -  организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

• - отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

• - подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в условном обозначении присутствует символ «H», имеют датчик обнаружения воздействия магнитного поля с фиксацией воздействия в журнале событий. При этом в журнале событий фиксируются:

• - дата и время начала воздействия;

• - дата и время окончания воздействия.

Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы -действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

• - текущего времени и даты;

• - количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:

- фазного напряжения;

- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- фазного тока;

- тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мгновенной мощности;

- реактивной мгновенной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);

- полной мгновенной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);

- коэффициента мощности.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• - адреса счетчика (от 1 до 65000);

• - заводского номера счетчика (до 30 символов);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «MeterTools».

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющемуся интерфейсу, в зависимости от исполнения, с помощью технологического программного обеспечения «MeterTools».

Общий вид средства измерений представлен на рисунках 1 - 13.

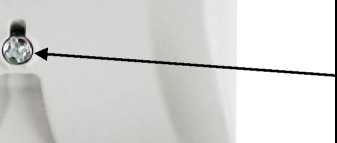

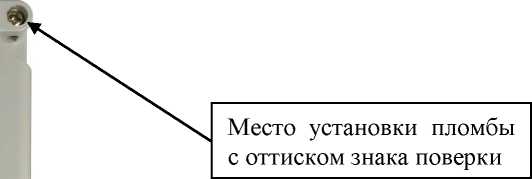

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

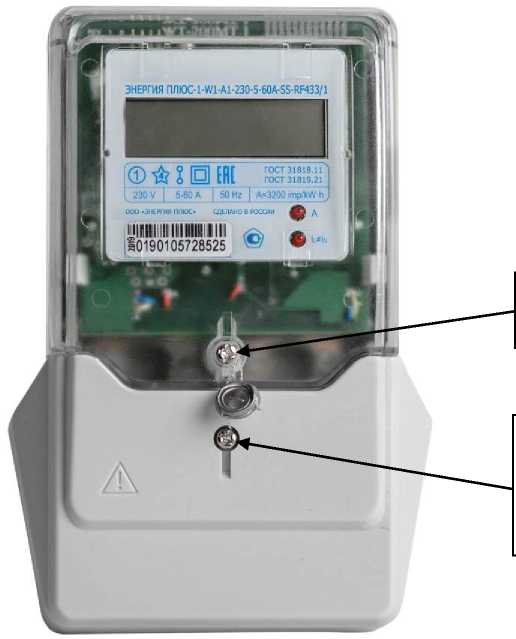

Рисунок 1 - Общий вид счетчика в корпусе типа W1

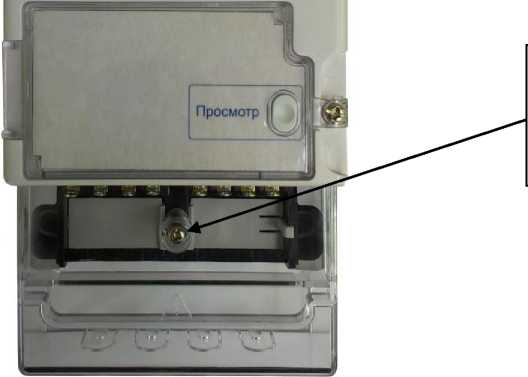

ЭНЕРГИЯ ПЛЮС-1 -W3-A1-230-5-HIA-S-RS«5-LOQ?

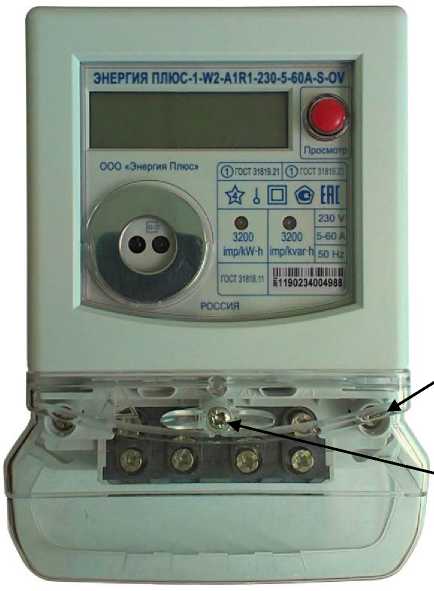

Рисунок 2 - Общий вид счетчика в корпусе типа W2

РОССИЯ

РОССИЯ

Т) ГОСТ 3181951 ГОСТ 31818 И

lllllllllllllli IIIIIIIIIIIII1II i! 190234004984

Г) ГОСТ 3181953 J

Й?АВ]1

3200

просмотр

3200 Efll

•

Imp/kvar-h

ЭНЕРГИЯ ПЛЮС-11

W7-A1R1-230-5-60A-S I RF433/1-KLMOQ1V3 I

кия Ппюо

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

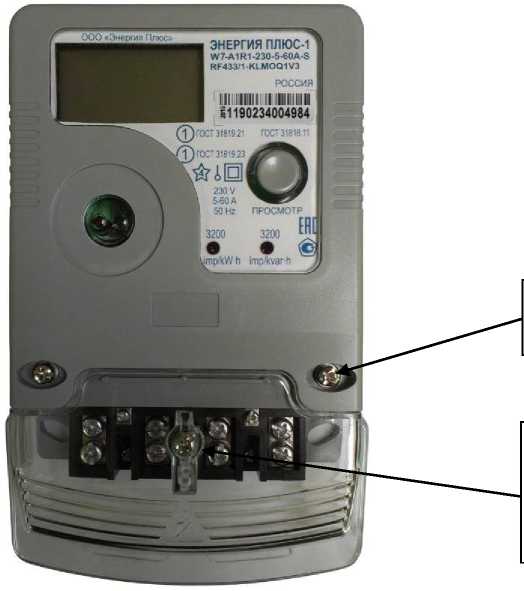

Рисунок 4 - Общий вид счетчика в корпусе типа W7

I

Щ ГОСТ 31.

I —4

230 V

5-60 А

50 Hz

ЭНЕРГИЯ ПЛЮС-1 -DI-А1 -2J0-5-60A-SS RF433/1-L0V2 ООО «Энергия Плюс»

ГОСТ 31818.11

WT

ГОСТ 31819.21 ¹

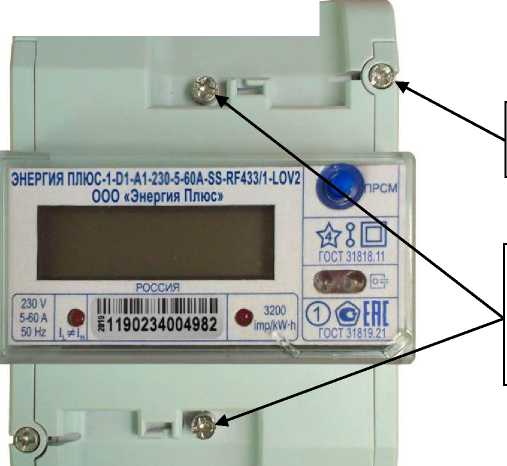

Рисунок 5 - Общий вид счетчика в корпусе типа D1

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском знака поверки

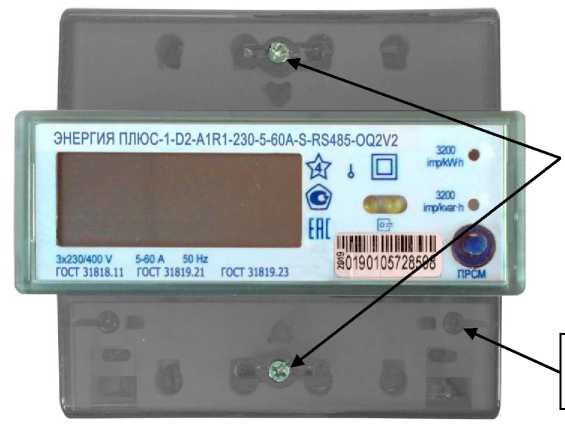

Рисунок 6 - Общий вид счетчика в корпусе типа D2

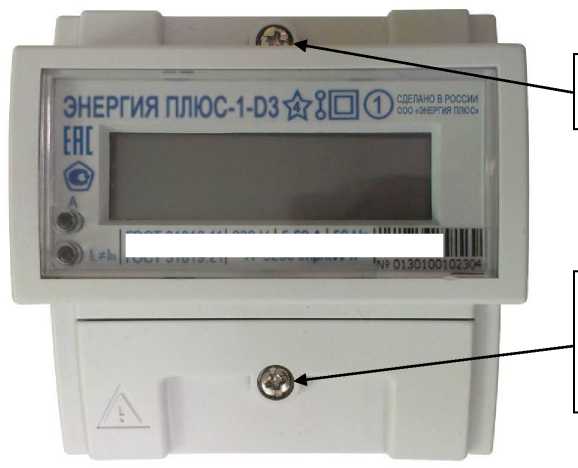

Рисунок 7 - Общий вид счетчика в корпусе типа D3

ЭНЕРГИЯ ПЛ ЮС-1 -D4-A1R1-230-5-60A-S-RF433/1-P1-LMOQ2V3

СДЕЛАНО В РОССИИ ООО «ЭНЕРГИЯ ПЛЮС»

"ОСТ 3 U1S?

ГОСТ 3181923

® 3200 ф

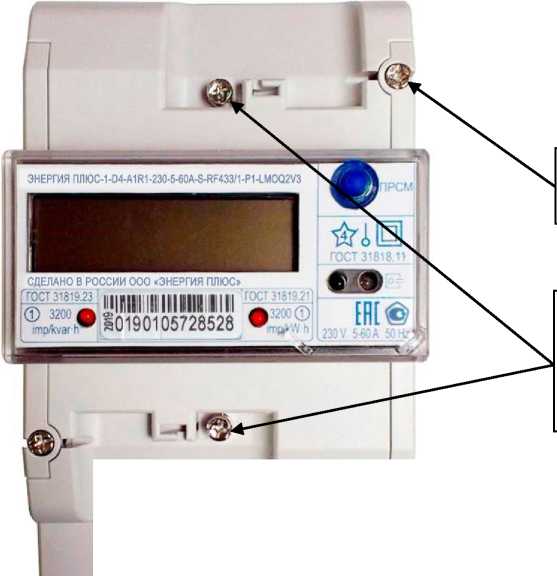

Рисунок 8 - Общий вид счетчика в корпусе типа D4

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

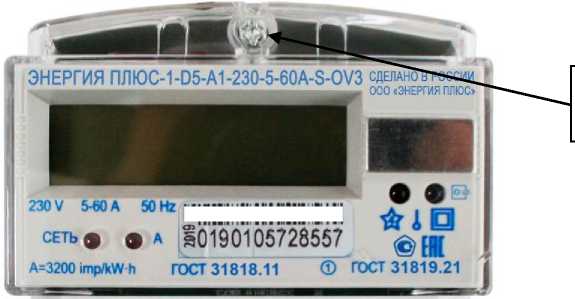

Рисунок 9 - Общий вид счетчика в корпусе типа D5

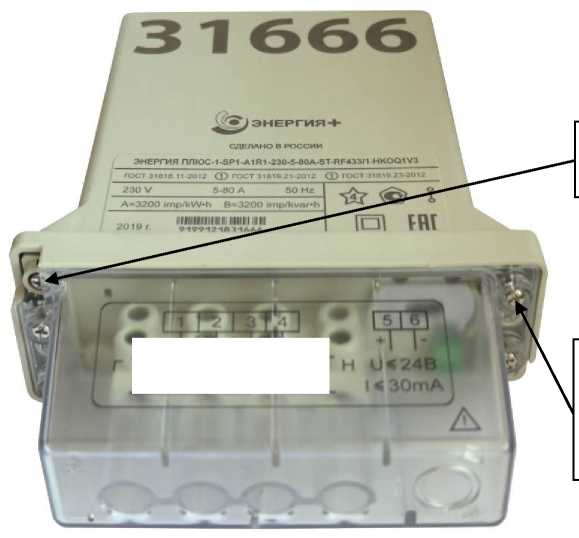

Рисунок 10 - Общий вид счетчика в корпусе типа SP1

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском знака поверки

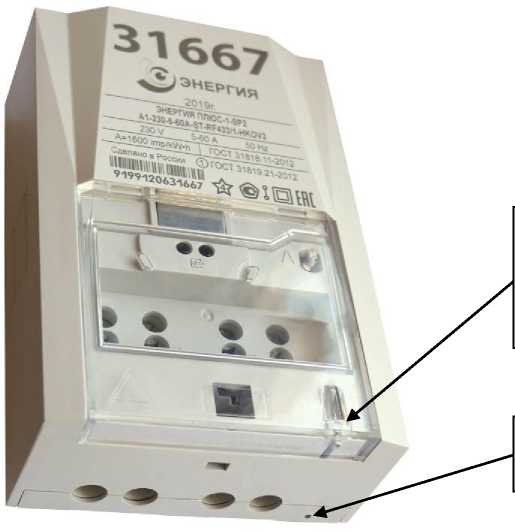

Рисунок 11 - Общий вид счетчика в корпусе типа SP2

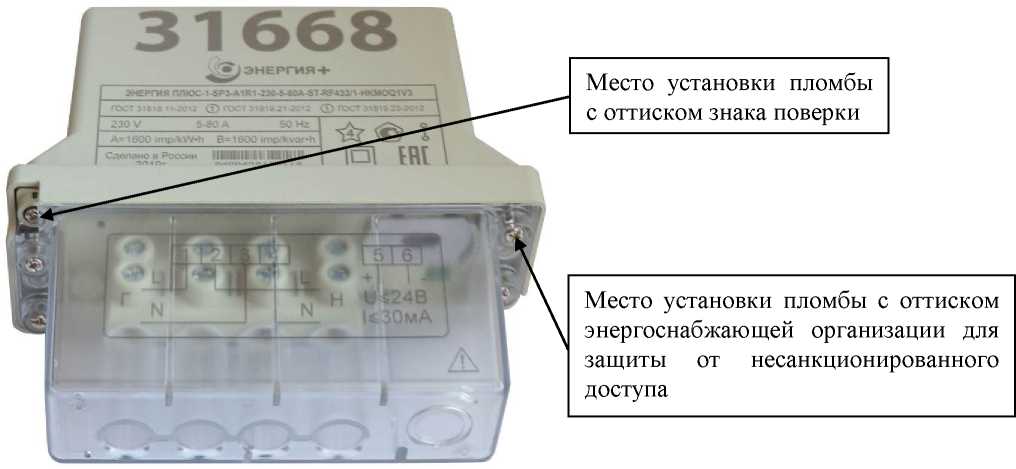

Рисунок 12 - Общий вид счетчика в корпусе типа SP3

а б в

Рисунок 13 - Общий вид дистанционного индикаторного устройства

Программное обеспечение

По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

Пределы допускаемых погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.

Таблица 4 - Пределы допускаемых погрешностей измерений параметров электрической энергии

Таблица 5 - Метрологические характеристики

Таблица 6 - Основные технические характеристики

Продолжение таблицы 6

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Лист № 17 Всего листов 18 Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

осуществляется по документу РИТМ.411152.001Д4 «Счетчики электрической энергии однофазные многофункциональные «ЭНЕРГИЯ ПЛЮС-1». Методика поверки», утвержденному ФГУП «ВНИИМС» в 2019 г.

Основные средства поверки:

• - система переносная поверочная PTS 3.3C (регистрационный номер в Федеральном информационном фонде 60751-15);

• - установка для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);

• - приемник временной синхронизации NV08C-CSM-N24M (Госреестр № 63278-16) Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем разделе формуляра и на корпус счетчика в виде пломбы.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2.

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

РИТМ.411152.001ТУ Счетчики электрической энергии однофазные многофункциональные «ЭНЕРГИЯ ПЛЮС-1». Технические условия.

Общество с ограниченной ответственностью «Энергия Плюс»

ООО «Энергия Плюс»

ИНН 2014007360

364037, Россия, Чеченская республика, г. Грозный, ул. Р.И. Гайдабаева, 29.

Телефон: +7 (8712) 29-62-12

Веб-сайт: www.genergy-plus.ru

E-mail: energy-p@bk.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): 8 (495) 437 55 77, 8 (495) 437 56 66

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа 30004-13 от 26.07.2013 г.
