№1552 от 17.10.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 109
О переоформлении свидетельства об утверждении типа средства измерений № 56516 "Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ)
ОАО "Самотлорнефтегаз" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛКННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ17.10.2016 v 1552
---_ №___
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 56516 «Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АЙИС КУЭ) ОАО «Самотлорнефтегаз» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ЗАО «Центр промышленной автоматизации» от 2 февраля 2016 г. № 011-16/011, № 011-16/012 и №011-16/021 приказываю:
-
1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Самотлорнефтегаз», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58230-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 56516 «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Самотлорнефтегаз», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 58230-14, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федерального агентства по техническому ___________регулированию и метрологии.___________
Сертификат 1ваА1В000200800118ВВ Кону выдан: Голубев Сергей Сергеевич
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии
от «17» октября 2016 г. №1552
Изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Самотлорнефтегаз»ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Самотлорнефтегаз»
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Самотлорнефтегаз» (далее - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии и мощности, потребленной за установленные интервалы времени отдельными технологическими объектами, сбора, хранения и обработки полученной информации. Результаты измерений системы могут быть использованы для коммерческих расчетов.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную, трехуровневую систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ решает следующие задачи:
-
• измерение 30-минутных приращений активной электроэнергии,
-
• периодический (1 раз в сутки) и /или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);
-
• автоматическое сохранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
-
• передача результатов измерений на сервер АИИС КУЭ и автоматизированные рабочие места (АРМы);
-
• предоставление по запросу доступа к результатам измерений, данным о состоянии объектов и средств измерений со стороны сервера организаций-участников оптового рынка электроэнергии;
-
• обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
-
• диагностика функционирования технических и программных средств АИИС КУЭ;
-
• конфигурирование и настройка параметров АИИС КУЭ;
-
• ведение системы единого времени в АИИС КУЭ (коррекция времени).
-
1-ый уровень системы - информационно-измерительные комплексы (далее ИИК) включает в себя: измерительные трансформаторы тока (ТТ) класса точности 0,2S; 0,5 и 0,5S по ГОСТ 7746 - 2001, трансформаторы напряжения (TH) класса точности 0,2 и 0,5 по ГОСТ 1983 -2001, счетчики активной и реактивной электроэнергии СЭТ-4ТМ.02 класса точности (KT) 0,5S/l,0 в ГР№20175-01; СЭТ-4ТМ.02М класса точности (КТ) 0,5S/l,0 в ГР№36697-12; СЭТ-4ТМ.03 класса точности (КТ) 0,5S/l ,0 в ГР№27524-04 ; СЭТ-4ТМ.03М класса точности (КТ) 0,28/0,5 и (КТ) 0,5S/l ,0 в ГР № 36697-12; ЕвроАЛЬФА класса точности (КТ) 0,5S/l ,0 в ГР № 16666-07 по ГОСТ 31819.22-2012 при измерении активной электроэнергии и ГОСТ 31819.23-2012 при измерении реактивной электроэнергии. В виду отсутствия в ГОСТ 31819.23-2012 класса точности 0,5 пределы погрешностей при измерении реактивной энергии не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012 по каждому присоединению (измерительному каналу), указанных в таблице 2 (226 точек измерения).
-
2- й уровень - измерительно-вычислительный комплекс электроустановки (далее ИВКЭ) содержит в своем составе устройство для автоматизации измерений и учета энергоресурсов Шлюз Е-422 (ГР№46553-11) (далее УСПД), каналообразующую аппаратуру;
-
3- ий уровень - информационно-вычислительный комплекс (далее - ИВК) содержит в своем составе сервер базы данных (СД) HP ProLiant DL360 G6 , сервер сбора данных ( АПК «Телескоп+») в ГР№19393-07, технические средства для организации локальной вычислительной сети разграничения прав доступа к информации, радиосервер точного времени РСТВ-01 -01 (ГР№40586-09); технические средства приема-передачи данных; программное обеспечение (далее - ПО).
Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.
Передача данных со счетчиков на уровень ИВКЭ выполняется с использованием цифровых интерфейсов по выделенным каналам связи как через преобразователь интерфейсов АТП4-422 (ИРПС/Е1А485), так и на прямую (EIA485). На уровне ИВКЭ осуществляется хранение измерительной информации, ее накопление и передача накопленных данных на уровень ИВК.
Передача данных с уровня ИВКЭ на уровень ИВК выполняется с использованием цифровых интерфейсов EIA-232 по каналам связи GSM-модемов и сети беспроводного широкополосного доступа (БШД) .На уровне ИВК выполняется вычисление электроэнергии с учетом коэффициентов трансформации ТТ и TH, формирование и хранение поступающей информации, оформление справочных и отчетных документов и передача сформированных отчетов на АРМ энергоснабжающей организации - участника Оптового рынка ЗАО «ЕЭСнК» через интернет-провайдера, информационное взаимодействие с другими участниками оптового рынка электроэнергии.
Данные об энергопотреблении ИИК №225,226 с сервера АИИС КУЭ ООО «Нижневартовская энергосбытовая компания» (ГР №51097-12) поступают в автоматическом режиме в виде готовых XML-отчетов на сервер АИИС КУЭ ОАО «Самотлорнефтегаз» по выделенному каналу, организованному по технологии Ethernet до сети Интернет-провайдера.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ). СОЕВ выполняет законченную функцию измерения времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени. Для обеспечения единства измерений используется единое календарное время.
Измерение времени в АИИС КУЭ происходит автоматически на всех уровнях системы внутренними таймерами устройств, входящих в систему.
На уровне ИВК присутствует устройство синхронизации системного времени (УССВ) - приемник сигналов точного времени РСТВ-01-01, от которого происходит коррекция времени сервера. Сервер ежесекундно сравнивает собственное время со временем УССВ, при превышении порога ±1с происходит коррекция времени сервера. Часы УСПД синхронизируются от часов сервера каждые 30 минут, при расхождении времени более ±1с сервер производит корректировку времени в УСПД. Часы счетчика синхронизируются от часов УСПД один раз в сутки, при расхождении времени более ±1с УСПД производит корректировку времени в счетчиках.
Погрешность системного времени не превышает ±5 с.
Журналы событий счетчика электроэнергии и УСПД отражают: время (дата, часы, минуты) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент непосредственно предшествующий корректировке.
В АИИС КУЭ предусмотрена многоуровневая защита от несанкционированного доступа: система паролей в ПО, пломбирование счетчиков и информационных цепей.
Программное обеспечениеВ АИИС КУЭ используется аппаратно - программный комплекс (АПК) для автоматизации учета энергоресурсов «ТЕЛЕСКОП+», включающий в себя сервер сбора данных (СД), программное обеспечение (ПО) ««ТЕЛЕСКОП+» - система коммерческого учета электроэнергии».
Программные средства СД АИИС КУЭ содержат: базовое (системное) ПО, включающее операционную систему, программы обработки текстовой информации, сервисные программы, ПО систем управления базами данных (СУБД) и прикладное ПО ««ТЕЛЕСКОП+» - система коммерческого учета электроэнергии».
Идентификационные данные программного обеспечения ««ТЕЛЕСКОП+» - система коммерческого учета электроэнергии» приведены в таблице 1.
таблица 1- Идентификационные данные программного обеспечения ««ТЕЛЕСКОП+» -система коммерческого учета электроэнергии»
|
Идентификационные данные (признаки) |
Значения |
|
Наименование ПО |
Сервер сбора данных |
|
1.Идентификационное наименование ПО |
Server MZ4.dll |
|
Номер версии (идентификационный номер) ПО |
1,0.1.1 |
|
Цифровой идентификатор ПО |
[851b28a924da7cde6a57eb2bal5af0c |
|
2.Наименование ПО |
Пульт диспетчера |
|
Идентификационное наименование ПО |
PD MZ4.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.1.1 |
|
Цифровой идентификатор ПО |
2Ь63с8сО 1 bcd61 c4f5b 15e097fl ada2f |
|
3. Наименование Г1О |
АРМ Энергетика |
|
Идентификационное наименование ПО |
ASCUE MZ4.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.1.1 |
|
Цифровой идентификатор ПО |
cda718bc6dl23b63a8822ab86c2751ca |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р.50.2.077-2014 - «высокий».
На метрологические характеристики модуля вычислений оказывают влияние пересчётные коэффициенты, которые используются для пересчёта токов и напряжений, считанных со счётчика, в результирующий параметр (потребляемую мощность). Значения пересчетных коэффициентов защищены от изменения путём ограничения доступа - паролем, опломбированием УСПД и фиксацией изменений в журнале событий.
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимая часть ПО содержит специальные средства защиты (с разграничением прав доступа, использование ключевого носителя, пароли), исключающие возможность несанкционированной модификации, загрузки (в том числе загрузки фальсифицированного ПО и данных), считывания из памяти, удаления или иных преднамеренных изменений метрологически значимой части ПО и измеренных данных. Интерфейс ПО содержит в себе средства предупреждения пользователя, если его действия могут повлечь изменение или удаление результатов измерений.
Метрологические и технические характеристикиПеречень компонентов, входящих в измерительный канал АИИС КУЭ, с указанием непосредственно измеряемой величины, наименования присоединений, типов и классов точности средств измерений представлен в таблице 2.

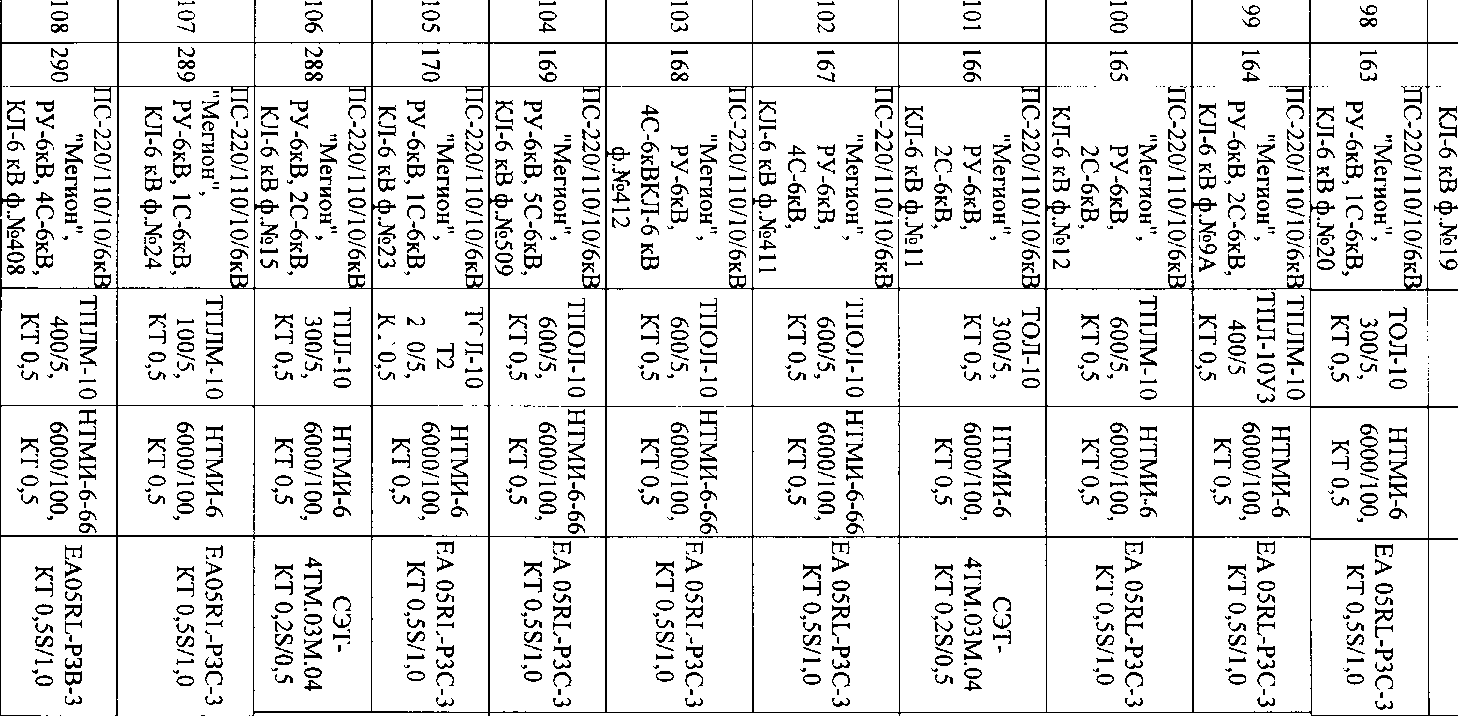

Таблица 2- Перечень компонентов, входящих в измерительный канал АИИС КУЭ, с указанием непосредственно измеряемой величины, наименования присоединений, типов и классов точности средств измерений
|
Номер канала, номер точки измерений, наименование объекта |
Состав измерительного канала |
Вид электроэнергии |
Пределы допускаемой основной относительной погрешности, (%) |
Пределы допускаемой относительной погрешности в рабочих условиях, (%) | ||||||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик |
УСПД |
УСВ 1 | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1 |
58 |
ПС-220/10/1 ОкВ "Надежда", ЗРУ-ЮкВ "КС-10/20", ЗС-10кВ, Ввод- 3 |
Тоге ВТ 2500/5, КТ 0,5 |
TPRF2 10000/100, КТ 0,5 |
EA05R1L-P3C-3 КТ 0,58/1,0 |
ШлюзЕ-422, №12099 1 .. .... |
РСТВ-01-01 |
А Р |
±1,2 ±2,7 |
±3,3 ±5,1 |
|
2 |
59 |
ПС-220/Ю/ЮкВ "Надежда", ЗРУ-ЮкВ "КС-10/20", 4С-10кВ, Ввод- 4 |
Тоге ВТ 2500/5, КТ 0,5 |
TPRF2 10000/100, КТ 0,5 |
EA05R1L-P3C-3 КТ 0,5S/l,0 |
-н -н |
±3,3 ±5,1 | |||
|
3 |
60 |
ПС-220/Ю/ЮкВ "Топаз", ЗРУ-ЮкВ, "КС-25", ЗС-10 кВ, Ввод-3 |
Тоге ВТ 2500/5, КТ 0,5 |
TPRF2 10000/100, КТ 0,5 |
EA05R1L-P3C-3 КТ 0,5S/l,0 |
сТ 1 ° Гт1 С 44 О м 1$ |
±1,2 ±2,7 |
±3,3 ±5,1 | ||
|
4 |
61 |
ПС-220/10/10кВ "Топаз", ЗРУ-ЮкВ "КС-25", 4С-10 кВ, Ввод-4 |
Тоге ВТ 2500/5, КТ 0,5 |
TPRF2 10000/100, КТ 0,5 |
EA05R1L-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
5 |
66 |
ПС-110/35/6 кВ "Вах",ОРУ-35 кВ, 1С-35 кВ, ВЛ-35 кВ ф.№1 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
см Ш
со _
ч К а |
±1,2 ±2,7 |
±3,3 ±5,1 | ||
|
5 |
66 |
ПС-110/35/6 кВ "Вах",ОРУ-35 кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
in о см СМ "Г щ со 2 ч а |
о 1 о ci н о |
А Р |
±1,2 ±2,7 |
±3,3 ±5,1 |
|
6 |
67 |
ПС-110/35/6 кВ "Вах", ОРУ-35 кВ, 2С-35кВ, ВЛ-35 кВ ф.№2 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±з,з ±5,1 | |||
|
7 |
68 |
ПС-1Ю/35/ЮкВ "Восток", ЗРУ-ЮкВ, 1С-10кВ, КЛ-10 кВ ф.№123 |
ТЛМ-10 200/5, КТ 0,58 |
НАМИ-10 10000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
■d-О см сч ■d- со 2 ч а |
±0,9 ±2,3 |
±2,9 ±4,7 | ||
|
8 |
69 |
ПС-110/35/10кВ "Восток", ЗРУ-ЮкВ, 2С-10кВ, КЛ-10 кВ ф.№224 |
ТЛМ-10 200/5, КТ 0,5S |
НАМИ-10 10000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
±0,9 ±2,3 |
±2,9 ±4,7 | |||
|
9 |
70 |
ПС-220/10/6 кВ "Кварц", РУ-6 кВ №1 КНС-4Р, 1С-6 кВ, ввод-1 |
ТШЛ-10 УЗ 2000/5, КТ 0,5 |
НАМИ-10 6000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,58/1,0 |
о m о S см см м- 1 со 2 ч 3 |
±1,2 ±2,7 |
±3,3 ±5,1 | ||
|
10 |
71 |
ПС-220/10/6 кВ "Кварц", РУ-6 кВ №1 КНС-4Р, ТСН-1 0,4 кВ |
Т-0,66 УЗ 200/5, КТ 0,5 |
EA05R1L-P1C-4 KT0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | ||||
|
И |
72 |
ПС-220/10/6 кВ "Кварц", РУ-6 кВ №1 КНС-4Р, 2С-6 кВ, ввод-2 |
ТШЛ-10 УЗ 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
12 |
73 |
ПС-220/10/6 кВ "Кварц", РУ-6 кВ №1 КНС-4Р, ТСН-2 0,4 кВ |
Т-0,66 УЗ 200/5, КТ 0,5 |
EA05R1L-P1C-4 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 |
|
13 |
74 |
ПС-110/35/6кВ "КНС-17А", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,28/0,5 |
ШлюзЕ-422, №11038 |
±1,0 ±2,6 |
±2,9 ±4,5 | ||
|
14 |
75 |
ПС-110/35/6кВ "КНС-17А", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
GIF 40,5 300/5, КТ 0,2s |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4TM.03M.04 КТ 0,2S/0,5 |
±0,8 ±1,7 |
±1,6 ±2,9 | |||
|
15 |
76 |
ПС-110/35/6кВ "КНС-17А", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
оо СП о «О' еч (N -’ф м а |
о о PQ Н О & |
А Р |
±1,0 ±2,6 |
±2,9 ±4,5 |
|
16 |
77 |
ПС-110/35/6кВ "КНС-17А", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф№4 |
ТОЛ-35 ш-п 300/5, КТ 0,2S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±0,8 ±1,7 |
±1,6 ±2,9 | |||
|
17 |
78 |
ПС-110/35/6кВ "КНС-17А", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№5 |
GIF 40,5 300/5, КТ 0,2s |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±0,8 ±1,7 |
±1,6 ±2,9 | |||
|
18 |
79 |
ПС-110/35/6 кВ "КНС-17А", РУ-6 кВ №1 "КНС-17А", 1С-6 кВ, Ввод-1 |
ТШЛ-10 УЗ 3000/5, КТ 0,5 |
НТМИ-6-66 УЗ 6000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
19 |
80 |
ПС-110/35/6 кВ "КНС-17А", РУ-6 кВ №1 "КНС-17А", ТСН-1 0,4 кВ |
Т-0,66 УЗ 150/5, КТ 0,5 |
- |
EA05R1L-P1C-4 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
20 |
81 |
ПС-110/35/6 кВ "КНС-17А", РУ-6 кВ №1 "КНС-17А", 2С-6 кВ, Ввод-2 |
ТШЛ-10 УЗ 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/1,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
21 |
82 |
ПС-110/35/6 кВ "КНС-17А", РУ-6 кВ №1 "КНС-17А", ТСН-2 0,4 кВ |
Т-0,66 УЗ 150/5, КТ 0,5 |
- |
EA05R1L-P1C-4 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
22 |
83 |
ПС-110/35/6кВ "КНС-19", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
еч Т Я СО 2 & |
±1,0 ±2,6 |
±2,9 ±4,5 |
|
23 |
84 |
ПС-110/35/6кВ "КНС-19", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф. №2 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,28/0,5 |
±1,0 ±2,6 |
СМ пГ -н -н | |||
|
24 |
85 |
ПС-110/35/6кВ "КНС-19", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф. №3 |
ТФН-35М 300/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
25 |
86 |
ПС-110/35/6кВ "КНС-19", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф. №4 |
ТФН-35М 300/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
СМ СМ _х. г \ PQ о со 72* 2 .Qi Г |
о 1 о СП н О |
А Р |
±1,0 ±2,6 |
±2,9 ±4,5 |
|
26 |
89 |
ПС-110/6кВ "КНС-2", РУ-бкВ, 1С-6кВ, ввод-1, яч.12 |
ТЛШ-10 1500/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05RL-P3B-3 КТ 0,5S/l,0 |
см 2 'О Т о щ 2 СО < 2 Ф t; а |
±1,2 ±2,7 |
±3,3 ±5,1 | ||
|
27 |
88 |
ПС-110/6кВ "КНС-2",РУ-бкВ, ТСН-1 0,4 кВ |
Т-0,66 УЗ 300/5, КТ 0,5 |
- |
сэт- 4ТМ.03М.09 КТ 0,5S/l,0 |
о ко о £ СМ см ТГ 1 щ СО 2 |
±1,0 ±2,3 |
±3,2 ±5,0 | ||
|
28 |
90 |
ПС-110/6кВ "КНС-2", РУ-бкВ, 2С-6кВ, ввод-2, яч.15 |
ТЛШ-10 1500/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05RL-P3B-3 KT0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
29 |
91 |
ПС-110/6кВ "КНС-2",РУ-бкВ, ТСН-2 0,4 кВ |
Т-0,66 УЗ 300/5, КТ 0,5 |
- |
сэт- 4TM.03M.09 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
30 |
93 |
ПС-110/35/6кВ "КНС-21", ОРУ-35кВ, . 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,28/0,5 |
о СП о й см см щ СО 2 |
±1,0 ±2,6 |
±2,9 ±4,5 | ||
|
31 |
94 |
ПС-110/35/6кВ "КНС-21", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
GIF 40,5 300/5, КТ 0,2S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
±0,8 ±1,7 |
±1,6 ±2,9 | |||
|
32 |
95 |
ПС-110/35/6кВ "КНС-21", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
GIF 40,5 300/5, КТ 0,2s |
НАМИ-35 УХЛ1 35000/100 КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±0,8 ±1,7 |
±1,6 ±2,9 | |||
|
33 |
96 |
ПС-110/35/6кВ "КНС-21", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№4 |
GIF 40,5 300/5, КТ 0,28 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±0,8 ±1,7 |
±1,6 ±2,9 |
|
34 |
97 |
ПС-110/35/6кВ "КНС-21", РУ-бкВ "КНС-21", 1С-6 кВ, ввод- 1 |
ТШЛ-10 УЗ 2000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05RL-P3C-3 KT0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
35 |
98 |
ПС-110/35/6кВ "КНС-21", РУ-бкВ "КНС-21", 2С-6 кВ, ввод- 2 |
ТШЛ-10 УЗ 2000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
36 |
99 |
ПС-110/35/6кВ "КНС-22", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
GIF 40,5 300/5, КТ 0,28 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
V") СП о (N (N ■’Ф ■ щ <*) 2 <=: а |
о 1 о PQ Н и |
А Р |
±0,8 ±1,7 |
±1,6 ±2,9 |
|
37 |
100 |
ПС-110/35/6кВ "КНС-22", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
38 |
101 |
ПС-110/35/6кВ "КНС-22", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
ТОЛ-35 ш-п 300/5, КТ 0,28 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±0,8 ±1,7 |
±1,6 ±2,9 | |||
|
39 |
102 |
ПС-110/35/6кВ "КНС-22", РУ-бкВ "КНС-22", 1С-6кВ, ввод-1 |
ТПШЛ-10 3000/5 КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
40 |
103 |
ПС-110/35/6кВ "КНС-22", РУ-бкВ "КНС-22", ТСН-1 0,4 кВ |
Т-0,66 УЗ 200/5, КТ 0,5 |
__ |
EA05R1L-P1C-4 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
41 |
104 |
ПС-110/35/6кВ "КНС-22", РУ-бкВ "КНС-22", 2С-6кВ, ввод-2 |
ТПШЛ-10 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
42 |
105 |
ПС-110/35/6кВ "КНС-22", РУ-бкВ "КНС-22", ТСН-2 0,4 кВ |
Т-0,66 УЗ 200/5, КТ 0,5 |
- |
EA05R1L-P1C-4 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
43 |
106 |
ПС-110/35/6кВ "КНС-27", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
GIF 40,5 400/5, КТ 0,2s |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
о in о <м 'З- 1 Щ м 2 ч а |
±0,8 ±1,7 |
±1,6 ±2,9 | ||
|
44 |
107 |
ПС-110/35/6кВ "КНС-27", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
ТОЛ-35 Ш-П 300/5, КТ 0,58 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,8 |
|
45 |
108 |
ПС-110/35/6кВ "КНС-27", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
GIF 30-46 400/5, КТ 0,5S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,8 | |||
|
46 |
109 |
ПС-110/35/6кВ "КНС-27", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№4 |
ТОЛ-35 Ш-П 300/5, КТ 0,5S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
о tn О со со м- Щ |
о 1 о ffl Н О |
А Р |
±1,0 ±2,6 |
±2,9 ±4,8 |
|
47 |
110 |
ПС-110/35/6кВ "КНС-27", РУ-бкВ №2 "КНС-27", 1С-6кВ, ввод-1 |
ТЛШ-10 3000/5, КТ 0,5 |
СРВ 123 6000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,58/1,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
48 |
111 |
ПС-110/35/6кВ "КНС-27", РУ-бкВ №2 "КНС-27", ТСН-1 0,4 кВ |
Т-0,66 УЗ 150/5, КТ 0,5 |
- |
EA05R1L-P1C-4 KT0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
49 |
112 |
ПС-110/35/6кВ "КНС-27", РУ-бкВ №2 "КНС-27", 2С-6кВ, ввод-2 |
ТЛШ-10 3000/5, КТ 0,5 |
СРВ 123 6000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
50 |
ИЗ |
ПС-110/35/6кВ "КНС-27", РУ-бкВ №2 "КНС-27", ТСН-2 0,4 кВ |
Т-0,66 УЗ 150/5, КТ 0,5 |
- |
EA05R1L-P1C-4 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
51 |
114 |
ПС-110/35/6кВ "КНС-28", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
GIF 30-46 400/5, КТ 0,5S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
tn Ch О со со со СП 2 ц а |
±1,2 ±2,7 |
±3,3 ±6,1 | ||
|
52 |
115 |
ПС-110/35/6кВ "КНС-28", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
GIF 40,5 400/5, КТ 0,2S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
±1,0 ±2,0 |
±2,2 ±4,8 | |||
|
53 |
116 |
ПС-110/35/6кВ "КНС-28", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№3 |
ТФЗМ-35АУ1 300/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
54 |
117 |
ПС-110/35/6кВ "КНС-28", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№4 |
GIF 40,5 400/5, КТ 0,2S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,58/1,0 |
±1,0 ±2,0 |
±2,2 ±4,8 |
|
55 |
118 |
ПС-110/35/6кВ "КНС-28", РУ-бкВ №2 "КНС-28", 1С-6кВ, ввод-1 |
ТЛШ-10 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0.5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
56 |
119 |
ПС-110/35/6кВ "КНС-28", РУ-бкВ №2 "КНС-28", ТСН-1 0,4 кВ |
Т-0,66 УЗ 200/5, КТ 0,5 |
- |
EA05R1L-P1C-4 КТ 0,5S/l,0 |
VI О О сч 5 СЧ ГЧ со 2 е: В |
о ■ о 1 И Ь- О CL, |
А Р |
±1,0 ±2,3 |
±3,2 ±5,0 |
|
57 |
120 |
ПС-110/35/6кВ "КНС-28", РУ-бкВ №2 "КНС-28" 2С-6кВ, ввод-2 |
ТЛШ-10 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
58 |
121 |
ПС-110/35/6кВ "КНС-28", РУ-бкВ №2 "КНС-28", ТСН-2 0,4 кВ |
Т-0,66 УЗ 200/5, КТ 0,5 |
- |
EA05R1L-P1C-4 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
59 |
122 |
ПС-110/35/6кВ "КНС-ЗА", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ, ф.№1 |
GIF 40,5 400/5, КТ 0,5 S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 KT0,2S/0.5 |
40 m о £ сч гч ■d- со 2 |
±1,0 ±2,6 |
±2,9 ±4,8 | ||
|
60 |
123 |
ПС-110/35/6кВ "КНС-ЗА",ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
GIF 30-46 400/5, КТ 0,5 S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М KT0,2S/0.5 |
±1,0 ±2,6 |
±2,9 ±4,8 | |||
|
61 |
124 |
ПС-110/35/6кВ "КНС-ЗА", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
GIF 30-46 400/5, КТ 0,5s |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 KT0,2S/0.5 |
±1,0 ±2,6 |
±2,9 ±4,8 | |||
|
62 |
125 |
ПС-110/35/6кВ "КНС-ЗА", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№4 |
ТФЗМ- 35АХЛ1 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4TM.03M.04 KT0,2S/0.5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
63 |
126 |
ПС-110/35/6кВ "КНС-ЗА", РУ-бкВ "КНС-ЗА", 1С-6кВ, ввод-1 |
ТЛШ-10 3000/5, КТ 0,5 |
НАМИ-10 6000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
64 |
127 |
ПС-110/35/6кВ "КНС-ЗА", РУ-бкВ "КНС-ЗА", ТСН-1 0,4 кВ |
Т-0,66 УЗ 100/5, КТ 0,5 |
- |
EA05R1L-P1C-4 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
65 |
128 |
ПС-110/35/6кВ "КНС-ЗА", РУ-бкВ "КНС-ЗА", 2С-6кВ, ввод-2 |
ТЛШ-10 3000/5, КТ 0,5 |
НАМИ-10 6000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 |
|
66 |
129 |
ПС-110/35/6кВ "КНС-ЗА", РУ-бкВ "КНС-ЗА" ТСН-2 0,4 кВ |
ОП-0,66 УЗ 100/5, КТ 0,5 |
- |
EA05R1L-P1C-4 KT 0,58/1,0 |
Шлюз E-422, №11036 |
PCTB-01-01 |
A P |
±1,0 ±2,3 |
±3,2 ±5,0 |
|
67 |
130 |
ПС-110/6кВ "КНС-4", КРУ-бкВ, 1С-6кВ, КЛ-6 кВ ф.№4 |
ТВЛ-10 ТВЛМ-10 1500/5, КТ 0,5 |
НАМИ-10-95 УХЛ2 6000/100, KT 0,5 |
СЭТ-4ТМ.03М KT 0,2S/0,5 |
Ch m О см CM i 2 ч a |
±1,0 ±2,6 |
±2,9 ±4,5 | ||
|
68 |
131 |
ПС-110/6кВ "КНС-4", КРУ-бкВ, 2С-6кВ, КЛ-6 кВ ф№10 |
ТВЛМ-10 1500/5, КТ 0,5 |
НАМИ-10- 95 УХЛ2 6000/100, KT 0,5 |
СЭТ-4ТМ.03М KT 0,28/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
69 |
132 |
ПС-110/6кВ "КНС-5", КРУ-бкВ, 1С-6кВ, ВЛ-6 кВ ф.№5 |
ТОЛ-10 УТ2 1500/5, КТ 0,5 |
НАМИ-10- 95 УХЛ2 6000/100, KT 0,5 |
СЭТ-4ТМ.03М KT 0,28/0,5 |
oo о s CM CM a en s l=! a |
±1,0 ±2,6 |
±2,9 ±4,5 | ||
|
70 |
134 |
ПС-110/6кВ "КНС-5", КРУ-бкВ, 2С-6кВ, ВЛ-6 кВ ф.№12 |
ТВЛМ-10 там-ю-1 1500/5, КТ 0,5 |
НАМИ-10- 95 УХЛ2 6000/100, KT 0,5 |
СЭТ-4ТМ.03М KT 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
71 |
136 |
ПС-11О/35/6кВ "КНС-5А", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
GIF 40,5 400/5, КТ 0,2s |
НАМИ-35 УХЛ1 35000/100, KT 0,5 |
СЭТ-4ТМ.03М KT 0,2S/0,5 |
cn CM о § CM ГЧ Ш 2 4 a |
±0,8 ±1,7 |
±1,6 ±2,9 | ||
|
72 |
137 |
ПС-110/35/6кВ "КНС-5А", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
GIF 40,5 400/5, КТ 0,28 |
НАМИ-35 УХЛ1 35000/100, KT 0,5 |
СЭТ-4ТМ.03М KT 0.2S/0.5 |
±0,8 ±1,7 |
±1,6 ±2,9 | |||
|
73 |
138 |
ПС-110/35/6кВ "КНС-5А", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
GIF 40,5 400/5, КТ 0,2S |
НАМИ-35 УХЛ1 35000/100, KT 0,5 |
СЭТ-4ТМ.03М KT 0.2S/0.5 |
±0,8 ±1,7 |
±1,6 ±2,9 | |||
|
74 |
139 |
ПС-110/35/6кВ "КНС-5А", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№4 |
GIF 40,5 400/5, KT 0,28 |
НАМИ-35 УХЛ1 35000/100, KT 0,5 |
СЭТ-4ТМ.03М KT 0,28/0.5 |
±0,8 ±1,7 |
±1,6 ±2,9 | |||
|
75 |
140 |
ПС-110/35/6кВ "КНС-5А", РУ-бкВ №4 "КНС-5А", 1С-6кВ, Ввод-1 |
ТЛШ-10 3000/5, KT 0,5 |
НТМИ-6-66 6000/100, KT 0,5 |
EA05RL-P3C-3 КТО,58/1,0 |
±1,2 ±2,7 |
±3,3 ±5,1 |
|
76 |
141 |
ПС-110/35/6кВ "КНС-5А",РУ-бкВ № 4',КНС-5А", 2С-6кВ, Ввод-2 |
ТЛШ-10 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
Шлюз Е-422, №11023 |
РСТВ-01-01 |
А Р |
±1,2 ±2,7 |
±3,3 ±5,1 |
|
77 |
142 |
ПС-110/35/6кВ "КНС-5Б", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф№1 |
ТФЗМ-35АУ1 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
сч Щ О 1 £ |
±1,2 ±2,7 |
±з,з ±5,1 | ||
|
78 |
143 |
ПС-110/35/6кВ "КНС-5Б", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф№2 |
ТФЗМ- 35АУ1 ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
о о 2 сч сч 'f щ м 2 t: 3 |
±1,2 ±2,7 |
±3,3 ±5,1 | ||
|
79 |
144 |
ПС-110/35/6кВ "КНС-5Б", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф№3 |
GIF 40,5 300/5, КТ 0,2S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
±1,0 ±2,0 |
±2,2 ±4,8 | |||
|
80 |
145 |
ПС-110/35/6кВ "КНС-5Б", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф№4 |
ТФЗМ-35АУ1 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
81 |
146 |
ПС-110/6кВ "КНС-9", РУ-бкВ, 1С-6кВ, Ввод-1 |
ТПШЛ-10 2000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,58/1,0 |
сч За Щ о 2 <=! а |
±1,2 ±2,7 |
±3,3 ±5,1 | ||
|
82 |
147 |
ПС-110/6кВ "КНС-9", РУ-бкВ, 2С-6кВ, Ввод-2 |
ТПШЛ-10 2000/5, КТ 0,5 |
НТМИ-6-66 6000/100 КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
83 |
148 |
ПС-110/35/6кВ "КНС-9А", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТОЛ-35 Ш-П 300/5, КТ 0,5S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
СП о о £ сч сч щ сс 2 =: а |
±1,2 ±2,7 |
±3,3 ±6,1 | ||
|
84 |
149 |
ПС-110/35/6кВ "КНС-9А", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
ТФЗМ-35А ХЛ1 100/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
85 |
150 |
ПС-110/35/6кВ "КНС-9А", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№3 |
ТФЗМ-35АХЛ1 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/10 КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
86 |
151 |
ПС-110/35/6кВ "КНС-9А", ОРУ-35кВ, |
ТОЛ-СЭК 35 IV 300/5, |
НАМИ-35 УХЛ1 35000/100, |
ЕА 05RL-P3C-3 KT0,5S/l,0 |
j 1 2 сч - |
h |
А Р |
±1,2 ±2,7 |
±з,з ±6,1 |
|
2С-35кВ, ВЛ-35 кВ ф.№4 |
КТ 0,5S |
КТ 0,5 | ||||||||
|
87 |
152 |
ПС-110/35/6кВ "КНС-9А", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№5 |
тол- СЭ1Ц-35 IV 400/5, КТ 0,58 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА O5RL-P3C-3 KT0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±6,1 | |||
|
88 |
153 |
С-11О/35/6кВ "КНС-9А”, ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№6 |
GIF 40,5 300/5, КТ 0,2S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/1,0 |
±1,0 ±2,0 |
±2,2 ±4,8 | |||
|
89 |
154 |
ПС-110/10/10 кВ "Лесная”, ЗРУ-ЮкВ КС-9, 2С-10кВ, ввод- 2, яч.6 |
СВЕ 7-10 1500/5, КТ 0,5 |
V-E 10 11000/110, КТ 0,5 |
EA05R1L-P3C-3 КТ 0,58/1,0 |
о ■'t о § см см 1 Щ |
±1,2 ±2,7 |
±3,3 ±5,1 | ||
|
90 |
155 |
ПС-110/10/10 кВ "Лесная” ЗРУ-ЮкВ КС-9, 1С-10кВ, ввод-1, яч.14 |
СВЕ 7-10 1500/5, КТ 0,5 |
V-E 10 11000/110, КТ 0,5 |
EA05R1L-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
91 |
156 |
ПС-110/35/6кВ "Мега",ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
тол- СЭЩ-35-IV 150/5, КТ 0,5S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,58/1,0 |
оо VI о см см м- 1 Щ сл 2 |
±1,2 ±2,7 |
±3,3 ±6,1 | ||
|
92 |
157 |
ПС-110/35/6кВ "Мега",ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
GIF 40,5 400/5, КТ 0,2S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
±1,0 ±2,0 |
±2,2 ±4,8 | |||
|
93 |
158 |
ПС-110/35/6кВ "Мега", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
тол- СЭЩ-35-IV 150/5, КТ 0,5S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±6,1 | |||
|
94 |
159 |
ПС-110/35/6кВ "Мега",ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№4 |
ТФЗМ-35А ХЛ1 300/5, КТ 0,58 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА O5RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±6,1 | |||
|
95 |
160 |
ПС-110/35/6кВ "Мега",РУ-6кВ ДНС "Мыхпай”, 2С-6кВ, Ввод-2 |
ТПШЛ-10 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05R1L-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
96 |
161 |
ПС-110/35/6кВ "Мега”,РУ-6кВ ДНС "Мыхпай”, 1С-6кВ, Ввод-1 |
ТПШЛ-10 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05R1L-P3C-3 КТ 0,5S/l,0 |
СМ £2 оо щ 2 ел =1 |
о ■ о ■ СО н и CL, |
А Р |
±1,2 ±2,7 |
±3,3 ±5,1 |
|
97 |
162 |
ПС-220/110/10/6кВ "Мегион”, РУ-бкВ, 1С-6кВ, |
ТПОЛ-Ю 600/5, КТ 0,5 |
НТМИ-6 6000/100, КТ 0,5 |
ЕА 05RL-P3C-3 КТ 0,5S/l,0 |
л л с р см ; а см d- |
±1,2 ±2,7 |
±3,3 ±5,1 |
3 о •< О
Шлюз Е-
22,№1106
Шлюз Е-422 №11029
Шлюз Е-422 №11029
ШлюзЕ-422, №11061
Шлюз Е-422, №11029
РСТВ-01-01
н- н-to
н- н-tO — ''-о
Н- н-
4/1 w 3 Ъэ
н- н-сл 40 3 LkJ
|
н- |
н- |
Н- |
н- |
Н- |
н- |
Н- |
н- |
н- |
н- |
н- |
н- |
н- |
н- |
н- |
н- |
И- н- | |
|
Ю |
to |
to |
to |
to |
to |
to |
1-^ |
ю |
•—Ь |
to | |||||||
|
04 |
о |
-о |
to |
-о |
to |
-о |
to |
-о |
to |
о |
о |
о |
to |
-о |
to |
-о to | |
|
н- |
Н- |
Н- |
1+ |
Н- |
н- |
Н- |
Н- |
Н- |
н- |
Н- |
Н- |
Н- |
Н- |
Н- |
Н- |
н- и- | |
|
4^ |
to |
4/1 |
40 |
4/1 |
4U |
о» |
4о |
4/1 |
40 |
to |
4/1 |
40 |
4/1 |
40 |
4/1 40 | ||
|
4/1 |
40 |
4о |
40 |
40 |
40 |
4/1 |
40 |
40 |
40 |
г—1 |
|
109 |
291 |
ПС-220/110/10/6кВ "Мегион", РУ-бкВ, 5С-6кВ, КЛ-6 кВ ф.№510 |
ТПЛМ-10 400/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05R1L-P3C-3 КТ 0,5S/l,0 |
н- н-''-.j ю |
±3,3 ±5,1 | |||
|
НО |
317 |
ПС-220/110/10/6кВ "Мегион", РУ-бкВ, 4С-6кВ, КЛ-6 кВ ф.№406 |
ТПЛ-10 300/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05R1L-P3C-3 KT0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
111 |
318 |
ПС-220/110/10/6кВ "Мегион", РУ-бкВ, 5С-6кВ, КЛ-6 кВф.№511 |
ТПЛ-10 300/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05R1L-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
112 |
171 |
ПС-110/35/6кВ "Медвежья", ОРУ-35кВ, 1С-35кВ, ВЛ-35кВ ф.№2 |
ТФЗМ- 35А ХЛ1 ТФЗМ- 35А У1 200/5 КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
сч m о оГ щ со 2 ч 3 |
±1,2 ±2,7 |
±3,3 ±5,1 | ||
|
113 |
172 |
ПС-110/35/6кВ "Медвежья", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
ТОЛ-35 300/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
ЕА 05RL-P3C-3 KT0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±6,1 | |||
|
114 |
177 |
ПС-110/35/6кВ "Самотлор", ЗРУ-бкВ, 2С-6кВ, Ввод-2, яч.21 |
тшл- СЭЩ-10 3000/5, КТ 0,5S |
НАМИ-10- 95 УХЛ2 6000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
г-о о § (N ■ щ со 2 ч в |
±1,0 ±2,6 |
±2,9 ±4,8 | ||
|
115 |
178 |
ПС-110/35/6кВ "Самотлор", ЗРУ-бкВ, 2С-6кВ, ТСН-2 0,4 кВ |
ТК-20 1000/5, КТ 0,5 |
- |
сэт- 4ТМ.03М.09 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
116 |
179 |
ПС-110/35/6кВ "Самотлор", ЗРУ-бкВ, 1С-6кВ, Ввод-1, яч.З |
тшл-СЭЩ-10 3000/5, КТ 0,5S |
НАМИ-10- 95 УХЛ2 6000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,8 | |||
|
117 |
180 |
ПС-110/35/6кВ "Самотлор", ЗРУ-бкВ, 1С-6кВ, ТСН-1 0,4 кВ |
ТК-20 1000/5, КТ 0,5 |
- |
сэт- 4ТМ.03М.08 KT0.5S/l,0 |
г-о о (N т щ со 2 ч в |
о 1 о 1 Д н о д |
А р |
±1,0 ±2,3 |
±3,2 ±5,0 |
|
118 |
181 |
ПС-110/35/6кВ "Самотлор", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТВЭ-35 600/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100 КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 |
|
119 |
182 |
ПС-110/35/6кВ "Самотлор”, ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№2 |
ТВЭ-35 300/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
н- н- | |||
|
120 |
183 |
ПС-110/35/6кВ "Самотлор", РУ-бкВ №1 "КНС-1", 1С-6 кВ, Ввод-1 |
ТЛМ-10-1 1500/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
121 |
184 |
ПС-110/35/6кВ "Самотлор", РУ-6 кВ№1 "КНС-1", ТСН-1 0,4 кВ |
Т-0,66 УЗ 200/5, КТ 0,5 |
- |
EA05R1L-P1C-4 КТ 0.5s/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
122 |
185 |
ПС-110/35/6кВ "Самотлор", РУ-бкВ №1 "КНС-1", 2С-6 кВ, Ввод-2 |
ТЛМ-10-1 1500/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05RL-P3C-3 KT0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
123 |
186 |
ПС-110/35/6кВ "Самотлор", РУ-6 кВ №1 "КНС-1", ТСН-2 0,4 кВ |
Т-0,66 УЗ 200/5, КТ 0,5 |
- |
EA05R1L-P1C-4 КТ 0,58/1,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
126 |
189 |
ПС-110/35/6кВ "КНС-11", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТОЛ-35 ш-п 300/5, КТ 0,5S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
чо о см см ТГ Щ со 2 ч а |
±1,2 ±2,7 |
±3,3 ±6,1 | ||
|
127 |
190 |
ПС.-110/35/6кВ "КНС-11", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
GIF 40.5 200/5, КТ 0,2S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,0 ±2,0 |
±2,2 ±4,8 | |||
|
128 |
191 |
ПС-110/35/6кВ "КНС-11", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
ТОЛ-35 Ш-П 300/5, КТ 0,5S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,58/1,0 |
±1,2 ±2,7 |
±3,3 ±6,1 | |||
|
129 |
192 |
ПС-110/35/6кВ "КНС-11", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№4 |
GIF 40.5 200/5, КТ 0,2S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
о к см' см тГ 1 Щ со 2 |
о 1 о CQ н и Си |
А Р |
±1,0 ±2,0 |
±2,2 ±4,8 |
|
130 |
193 |
ПС-110/35/6кВ "КНС-11", КРУН-бкВ 1Т, 1С-6кВ, ШМ-6 1Т |
ТЛШ-10-5 2000/5, КТ 0,58 |
НТМИ-6-66 6000/100, КТ 0,5 |
СЭТ-4ТМ.02.2 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±6,1 |
|
131 |
194 |
ПС-110/35/6кВ "KHC-11", КРУН-бкВ 2Т, 2С-6кВ, ШМ-6 2Т |
ТЛШ-10-5 2000/5, КТ 0,5 S |
НТМИ-6-66 6000/100, КТ 0,5 |
СЭТ-4ТМ.02.2 KT0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±6,1 | |||
|
132 |
195 |
ПС-110/35/6кВ "КНС-12", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТФН-35М 200/5 КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
(Ч тГ О ч СЧ СЧ Щ м |
±1,0 ±2,6 |
±2,9 ±4,5 | ||
|
133 |
196 |
ПС-110/35/6кВ "КНС-12", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4TM.03M.04 КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
134 |
197 |
ПС-110/35/6кВ "КНС-12", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
135 |
198 |
ПС-110/35/6кВ "КНС-12", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№4 |
ТФЗМ-35А ХЛ1 150/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
136 |
199 |
ПС-110/35/6кВ "КНС-13", РУ-6 кВ №1 КНС-13, ТСН-1 0,4 кВ |
Т-0,66 УЗ 200/5, КТ 0,5 |
- |
сэт- 4ТМ.03М.09 КТ 0,5S/l,0 |
40 о о
еч еч Щ со
а |
±1,0 ±2,3 |
±3,2 ±5,0 | ||
|
137 |
200 |
ПС-11О/35/6кВ "КНС-13", РУ-бкВ №1 КНС-13, 1С-6кВ, Ввод-1 |
ТПШЛ-10 2000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
сэт-4ТМ.03М.04 КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
138 |
201 |
ПС-110/35/6кВ "КНС-13", РУ-бкВ №2 КНС-13, 1С-6кВ, Ввод-1 |
ТПШЛ-10 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
139 |
202 |
ПС-110/35/6кВ "КНС-13", РУ-6 кВ №2 КНС-13, ТСН-3 0,4 кВ |
Т-0,66 УЗ 200/5, КТ 0,5 |
- |
сэт- 4ТМ.03М.09 КТ 0,5S/l,0 |
40 О О £ оГ сч ’Т щ £*) 2 ч а |
о ■ о CQ Ь и Он |
А Р |
±1,0 ±2,3 |
±3,2 ±5,0 |
|
140 |
203 |
ПС-110/35/6кВ "КНС-13", РУ-6 кВ №2 КНС-13, ТСН-2 0,4 кВ |
Т-0,66 УЗ 200/5, КТ 0,5 |
- |
сэт- 4TM.03M.09 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 |
|
141 |
204 |
ПС-110/35/6кВ "КНС-13", РУ-бкВ №1 КНС-13, 2С-6кВ, Ввод-2 |
ТПШЛ-10 2000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
сэт-4ТМ.03М.04 КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
142 |
205 |
ПС-110/35/6кВ ’’КНС-13", РУ-бкВ №2 КНС-13, 2С-6кВ, Ввод-2 |
ТПШЛ-10 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
сэт-4ТМ.03М.04 КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
143 |
206 |
ПС-110/35/6кВ "КНС-13", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТФН-35М 400/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт-4ТМ.03М.04 КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
144 |
207 |
ПС-110/35/6кВ "КНС-13", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
GIF 40.5 300/5, КТ 0,2S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
±0,8 ±1,7 |
±1,6 ±2,9 | |||
|
145 |
208 |
ПС-110/35/6кВ "КНС-13", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
146 |
209 |
ПС-110/35/6кВ "КНС-13”, ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№4 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
±1,0 ±2,6 |
н- н-4*. м | |||
|
147 |
210 |
ПС-110/35/6кВ "КНС-15”, ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
О> v-i -н -н | |||
|
148 |
211 |
ПС-110/35/6кВ "КНС-15", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
GIF 40.5 300/5, КТ 0,2S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
Шлюз Е-422,№11027 |
РСТВ-01-01 |
А Р |
±0,8 ±1,7 |
±1,6 ±2,9 |
|
149 |
212 |
ПС-110/35/6кВ "КНС-15", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
ТФН-35М 150/5, КТ 0,5 |
НАМИ-35 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 |
|
150 |
213 |
ПС-110/35/6кВ "КНС-15", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№4 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
151 |
214 |
ПС-110/35/6кВ "КНС-16", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
ТВЭ-35 УХЛ2 600/5, КТ 0,5 S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4TM.03M.04 КТ 0,2S/0,5 |
г-ЧО О сч Й ео 2 ц а |
±1,0 ±2,6 |
±2,9 ±4,8 | ||
|
152 |
215 |
ПС-110/35/6кВ "КНС-16", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№4 |
ТВЭ-35 УХЛ2 600/5, КТ 0,5 S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,8 | |||
|
153 |
216 |
ПС-11О/35/6кВ ’’КНС-16’’, ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТВЭ-35 УХЛ2 300/5, КТ 0,5S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,8 | |||
|
154 |
217 |
ПС-110/35/6кВ "КНС-16", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
ТВЭ-35 УХЛ2 600/5, КТ 0,5S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
EA05RL-P3C-3 KT0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±6,1 | |||
|
155 |
218 |
ПС-110/35/6кВ ’’КНС-16”, РУ-бкВ №1 КНС-16, 1С-6кВ, Ввод-1 |
ТОЛ-10 1500/5, КТ 0,5 |
НАМИ-10 6000/100, КТ 0,2 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±0,9 ±2,3 |
±2,9 ±4,4 | |||
|
156 |
219 |
ПС-110/35/6кВ "КНС-16", РУ-бкВ №1 КНС-16, ЗС-бкВ, Ввод-3 |
ТОЛ-10 1500/5, КТ 0,5 |
НАМИ-10 6000/100, КТ 0,2 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±0,9 ±2,3 |
±2,9 ±4,4 | |||
|
157 |
220 |
ПС-110/35/6кВ "КНС-16", РУ-бкВ №1 КНС-16, 2С-6кВ, Ввод-2 |
ТОЛ-10 1500/5, КТ 0,5 |
НАМИ-10 6000/100, КТ 0,2 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
г- 40 О к сТ 1 <*> 2 |
о 1 о СП н о СП |
А Р |
±0,9 ±2,3 |
±2,9 ±4,4 |
|
158 |
221 |
ПС-110/35/6кВ ’’КНС-16”, РУ-бкВ №1 КНС-16, 4С-6кВ, Ввод-4 |
ТОЛ-10 1500/5, КТ 0,5 |
НАМИ-10 6000/100, КТ 0,2 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±2,9 ±4,4 |
±3,2 ±5,0 | |||
|
159 |
222 |
ПС-110/35/6кВ "КНС-18”, ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ- 4TM.03M.04 KT0,2S/0,5 |
СЧ Sfr 04 1 4П щ 2 м 72 В « в |
±2,9 ±4,5 |
±3,3 ±5,1 |
|
160 |
223 |
ПС-110/35/6кВ "кнс-18", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
ТФЗМ-35АХЛ1 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 KT0,2S/0,5 |
±2,9 ±4,5 |
±3,2 ±5,0 | |||
|
161 |
224 |
ПС-110/35/6кВ "КНС-18", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт-4TM.03M.04 КТ 0,2S/0,5 |
±2,9 ±4,5 |
±2,9 ±4,5 | |||
|
162 |
225 |
ПС-110/35/6кВ "КНС-18", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№4 |
ТФН-35М 100/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
±2,9 ±4,5 |
±2,9 ±4,5 | |||
|
163 |
226 |
ПС-110/35/6кВ "КНС-18", РУ-6 кВ №1 КНС-18, ТСН-3 0,4 кВ |
Т-0,66 УЗ 200/5 КТ 0,5 |
- |
сэт- 4ТМ.03М.09 КТ 0,58/1,0 |
±3,2 ±5,0 |
±2,9 ±4,5 | |||
|
164 |
227 |
ПС-110/35/6кВ "КНС-18", РУ-бкВ №1 КНС-18, 1С-6кВ, Ввод-1 |
ТПШЛ-10 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±2,9 ±4,5 |
±2,9 ±4,5 | |||
|
165 |
228 |
ПС-110/35/6кВ "КНС-18", РУ-бкВ №1 КНС-18, 2С-6кВ, Ввод-2 |
ТПШЛ-10 3000/5 , КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±2,9 ±4,5 |
±2,9 ±4,5 | |||
|
166 |
229 |
ПС-110/35/6кВ "КНС-23", РУ-бкВ №1 КНС-23, 1С-6кВ, Ввод-1 |
ТШЛ-10 УЗ 3000/5, КТ 0,5 |
НАМИ-10- 66 6000/100, КТ 0,5 |
сэт- 4TM.03M.04 КТ 0,2S/0,5 |
СП 'ф о гч тГ м- Ш м 2 ч а |
о 1 о CQ Н О Оч |
А Р |
±2,9 ±4,5 |
±2,9 ±4,5 |
|
167 |
230 |
ПС-110/35/6кВ "КНС-23", РУ-6 кВ №1 КНС-23, ТСН-1 0,4 кВ |
Т-0,66 УЗ 100/5, КТ 0,5 |
- |
сэт- 4ТМ.03М.09 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
168 |
231 |
ПС-110/35/6кВ "КНС-23", РУ-бкВ №1 КНС-23, 2С-6кВ, Ввод-2 |
ТШЛ-10 УЗ 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
EA05R1L-P3C-3 КТ 0,58/1,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
169 |
232 |
ПС-110/35/6кВ "КНС-23", РУ-бкВ №1 КНС-23, ТСН-2 0,4кВ |
Т-0,66 УЗ 100/5, КТ 0,5 |
- |
СЭТ- 4ТМ.03М.09 КТ 0,5S/l |
±1,0 ±2,3 |
±3,2 ±5,0 |
|
170 |
233 |
ПС-11О/35/6кВ "КНС-23", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТФЗМ-35АУ1 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
Шлюз Е-442№ 11043 |
±1,0 ±2,6 |
±2,9 ±4,5 | ||
|
171 |
234 |
ПС-110/35/6кВ "КНС-23", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
ТФЗМ-35АУ1 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
172 |
235 |
ПС-110/35/6кВ "КНС-23", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ- 4ТМ.03М.04 КТ 0, 2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
173 |
236 |
ПС-110/35/6кВ "КНС-25", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТФЗМ- 35АУ1 ТФН-35М 300/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М К 0,28/0,5 |
40 о к сч сч Tt t СП 2 ч 3 |
±1,0 ±2,6 |
±2,9 ±4,5 | ||
|
174 |
237 |
ПС-110/35/6кВ "КНС-25", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
ТФЗМ-35АХЛ1 150/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
175 |
238 |
ПС-110/35/6кВ "КНС-25", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
ТФЗМ-35АХЛ1 100/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100 КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
176 |
239 |
ПС-110/35/6кВ "КНС-25", ОРУ-35кВ , 2С-35кВ, ВЛ-35 кВ ф.№4 |
ТФЗМ-35А ХЛ1 100/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
40 О сч сч ■d- 1 tn СП 2 |
о 1 о CQ Н О Он |
А Р |
±1,0 ±2,6 |
±2,9 ±4,5 |
|
177 |
240 |
ПС-110/35/6кВ "КНС-25", РУ-бкВ №2 КНС-25, 1С-6кВ, Ввод-1 |
ТЛШ-10 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
178 |
241 |
ПС-110/35/6кВ "КНС-25", РУ-6 кВ №2 КНС-25, ТСН-1 0,4 кВ |
Т-0,66 УЗ 50/5, КТ 0,5 |
- |
сэт- 4TM.03M.il КТ 0,5S/l |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
179 |
242 |
ПС-110/35/6кВ "КНС-25", РУ-бкВ №2 КНС-25, 2С-6кВ, Ввод-2 |
ТЛШ-10 3000/5 КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 |
|
180 |
243 |
ПС-110/35/6кВ "КНС-25", РУ-6 кВ №2 КНС-25, ТСН-2 0,4 кВ |
ТОП-0,66 50/5, КТ 0,5 |
- |
сэт- 4TM.03M.il КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
181 |
244 |
ПС-110/6/6кВ "КНС-26", РУ-бкВ №2 КНС-26, 1С-6 кВ, Ввод-1 |
ТШЛ-10 УЗ 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100 , КТ 0,5 |
СЭТ-4ТМ.ОЗМ КТ 0,2S/0,5 |
СП О (Ч СЧ •'t м |
±1,0 ±2,6 |
±2,9 ±4,5 | ||
|
182 |
245 |
ПС-110/6/6кВ "КНС-26”, РУ-6 кВ №2 КНС-26, ТСН-1 0,4 кВ |
Т-0,66 УЗ 150/5, КТ 0,5 |
- |
EA05R1L-P1C-4 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
183 |
246 |
ПС-110/6/6кВ "КНС-26", РУ-бкВ №2 КНС-26, 2С-6 кВ, Ввод-2 |
ТШЛ-10 УЗ 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
184 |
247 |
ПС-110/6/6кВ "КНС-26”, РУ-6 кВ №2 КНС-26, ТСН-2 0,4 кВ |
Т-0,66 УЗ 150/5, КТ 0,5 |
- |
EA05R1L-P1C-4 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
185 |
248 |
ПС-110/35/6кВ "КНС-33”, ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТФЗМ-35А ХЛ1 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
О Щ о со 2^ 2 & Ч П 1 сч |
±1,0 ±2,6 |
±2,9 ±4,5 | ||
|
186 |
249 |
ПС-110/35/6кВ "КНС-33", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
ТФЗМ-35А ХЛ1 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,28/0,5 |
о о S сч СЧ со 2 ч а |
о 1 о PQ Н О Оч |
±1,0 ±2,6 |
±2,9 ±4,5 | |
|
187 |
250 |
ПС-110/35/6кВ "КНС-33”, ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
ТФЗМ-35А ХЛ1 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,28/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
188 |
251 |
ПС-110/35/6кВ "КНС-33", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№4 |
ТФЗМ-35А ХЛ1 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М KTO,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
189 |
252 |
ПС-110/35/6кВ "КНС-33”, РУ-бкВ КНС-33, 1С-6 кВ, Ввод-1 |
ТЛШ-10 3000/5, КТ 0,5 |
НАМИ-10 6000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
190 |
253 |
ПС-110/35/6кВ "КНС-33", |
Т-0,66 УЗ 100/5, |
- |
сэт- 4ТМ.03М.09 |
±1,0 ±2,3 |
±3,2 ±5,0 |
|
РУ-бкВ КНС-33, ТСН-1 0,4 кВ |
КТ 0,5 |
КТ 0,5S/l,0 |
А Р | |||||||
|
191 |
254 |
ПС-110/35/6кВ "КНС-33", РУ-бкВ КНС-33, 2С-6 кВ, Ввод-2 |
ТЛШ-10 3000/5, КТ 0,5 |
НАМИ-10 6000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
192 |
255 |
ПС-110/35/6кВ "КНС-33", РУ-6 кВ КНС-33, ТСН-2 0,4 кВ |
Т-0,66 УЗ 100/5, КТ 0,5 |
- |
сэт- 4ТМ.03М.09 КТ 0,5S/l,0 |
±1,0 ±2,3 |
±3,2 ±5,0 | |||
|
193 |
256 |
ПС-110/35/6кВ "КНС-37", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТФЗМ-35А ХЛ1 ТФН-35М 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,28/0,5 |
о со со Щ со |
±1,0 ±2,6 |
±2,9 ±4,5 | ||
|
194 |
257 |
ПС-110/35/6кВ "КНС-37", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
ТФЗМ-35АХЛ1 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
195 |
258 |
ПС-110/35/6кВ "КНС-37", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
ТФЗМ-35АУ1 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100 КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
196 |
259 |
ПС-110/35/6кВ "КНС-37", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№4 |
ТФЗМ-35А ХЛ1 200/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100 КТ 0,5 |
СЭТ-4ТМ.03М KT0,2S/0,5 |
C'i со _ 1 Щ о СО 7^ в % а |
о о 0Q Н О Оч |
А Р |
±1,0 ±2,6 |
±2,9 ±4,5 |
|
197 |
260 |
ПС- 220/110/35/6кВ "Факел",ОРУ-35кВ,1С-35кВ ВЛ-35 кВ ф.№1 |
ТФНД-35М 400/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100 КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,28/0,5 |
со о о со со ш |
±1,0 ±2,6 |
±2,9 ±4,5 | ||
|
198 |
261 |
ПС- 220/110/35/6кВ "Факел",ОРУ-35кВ,2С-35кВ, ВЛ-35 кВ ф.№2 |
ТФНД-35М 400/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
199 |
262 |
пс- 220/110/35/6кВ "Факел", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№3 |
ТФН-35М 400/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
EA05R1L-P3C-3 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
200 |
263 |
пс- 220/110/35/6кВ "Факел", ОРУ-35кВ, 2С-35кВ, |
ТФН-35М 400/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 |
|
ВЛ-35 кВ ф.№4 | ||||||||||
|
201 |
264 |
пс- 220/110/35/6кВ "Факел", КРУН-6 кВ, 1С-6кВ, ВЛ-6 кВ КНС-6-1,яч.2 |
ТПШЛ-10 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
сэт- 4TM.03M.04 КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
202 |
265 |
ПС- 220/110/35/6кВ "Факел", КРУН-6 кВ, 2С-6кВ, ВЛ-6 кВ КНС-6-2, яч.7 |
ТПШЛ-10 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
203 |
266 |
ПС-110/35/6кВ "КНС-7", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№4 |
GIF 40,5 400/5, КТ 0,2S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
EA05RL-P3C-3 KT0,5S/l,0 |
■d-О О см см И м 2 1=! а |
±1,0 ±2,0 |
±2,2 ±4,8 | ||
|
204 |
267 |
ПС-110/35/6кВ "КНС-7", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
GIF 40,5 300/5, КТ 0,2S |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,0 ±2,0 |
±2,2 ±4,8 | |||
|
205 |
268 |
ПС-110/35/6кВ "КНС-7", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№1 |
ТФЗМ-35АХЛ1 100/5, КТ 0,5 |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
3 о см см ci |
о 1 о ci н и |
А Р |
±1,0 ±2,6 |
±2,9 ±4,5 |
|
206 |
269 |
ПС-110/35/6кВ "КНС-7", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
GIF 40,5 300/5, КТ 0,2s |
НАМИ-35 УХЛ1 35000/100, КТ 0,5 |
EA05RL-P3C-3 КТ 0,5S/l,0 |
±1,0 ±2,0 |
±2,2 ±4,8 | |||
|
207 |
270 |
ПС-110/35/6кВ "КНС-7", РУ-6 кВ КНС-7, 1С-6 кВ, Ввод-1 |
ТЛШ-10-5 2000/5, КТ 0,5S |
НАМИ-10- 95 УХЛ2 6000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,8 | |||
|
208 |
271 |
ПС-110/35/6кВ "КНС-7", РУ-6 кВ КНС-7, 2С-6 кВ, Ввод-2 |
ТЛШ-10-5 2000/5, КТ 0,5S |
НАМИ-10- 95 УХЛ2 6000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,8 | |||
|
209 |
272 |
ПС-110/35/6кВ "КНС-8А", ОРУ-35кВ, 1С-35 кВ, ВЛ-35кВф1. |
ТФН-35М 200/5, КТ 0,5 |
3HOM-35- 65 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
«С1 \о о *£! см см Ш м а |
±1,0 ±2,6 |
±2,9 ±4,5 | ||
|
210 |
273 |
ПС-110/35/6кВ "КНС-8А", ОРУ-35кВ, 1 С-35 кВ, |
GIF 40,5 300/5, КТ 0,2S |
3HOM-35- 65 35000/100 КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±0,8 ±1,7 |
±1,6 ±2,9 |
|
nj 40 |
218 |
217 |
216 |
215 |
214 |
KJ Со |
212 |
KJ | |
|
286 |
1 1 285 |
284 |
283 ' |
282 |
281 |
СО KJ о |
319 |
274 | |
|
ПС-110/35/бкВ "Кольцевая”, ЗРУ-бкВ , 1С-6кВ, КЛ-6 кВ ф. КСП-10-1 |
ПС-110/35/6кВ "Кольцевая", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№2 |
ПС-110/35/6кВ "Кольцевая", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф.№3 |
ПС-110/3 5/6кВ "Кольцевая", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф№7 |
ПС-110/35/6кВ "Кольцевая", ОРУ-35кВ, 1С-35кВ, ВЛ-35 кВ ф.№4 |
ПС-110/35/6кВ "Кольцевая", ОРУ-35кВ, 2С-35кВ, ВЛ-35 кВ ф,№8 |
ПС-110/35/6кВ | "КНС-8А", ЛР-6 кВ 2Т (яч.4) |
И w 9 у S -5й 04 О О 5 6 § Bi Н4 рч со |
Л СО л - I W ? Q - Я СА СО | О СО « С* £ Сз ►е- я со - • С\ LO X ио |
ВЛ-35кВ ф.2 1 |
|
ТПШЛ-10 3000/5, КТ 0,5 |
ТФН-35М 400/5, КТ 0,5 |
GIF 40,5 400/5, КТ 0,2S _______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________1 |
—-------------1 ТФН-35М 200/5, КТ 0,5 |
ТФН-35М 200/5, КТ 0,5 | |||||
|
ТФН-35М 200/5, КТ 0,5 |
ТОЛ-35- III-IV 3000/5, КТ 0, 2S |
ТОЛ-35- III-IV 3000/5, KT 0,2S |
GIF 40,5 300/5, КТ 0,2S | ||||||
|
НТМИ-6-66 6000/100, КТ 0,5 |
3HOM-35-65 35000/100, КТ 0,5 |
3HOM-35- 65 35000/100, КТ 0,5 |
3HOM-35-65 35000/100, КТ 0,5 |
3HOM-35- 65 35000/100, КТ 0,5 |
3HOM-35- 65 35000/100, КТ 0,5 |
НАМИ-10- 95 УХЛ2 6000/100, КТ 0,5 |
НАМИ- 10-95 УХЛ2 6000/100, КТ 0,5 |
3HOM-35- 65 , 35000/100, КТ 0,5 | |
|
СЭТ-4ТМ.02.2 KT0,5S/l,0 |
сэт- 4ТМ.03М.04 КТ 0,2S/0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
О я У О о О £ |
1 СЭТ-4ТМ.03М КТ 0,2S/0,5 |
О Z? у •ч н о ъ d £ о Ь £ |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
О я У о -К Я О сл у | |
|
Шлюз Е-422 №11060 |
Шлюз Е-422, №11037 |
Шлюз Е-422, №11037 | |||||||
|
РСТВ-01-01 | |||||||||
|
4J > | |||||||||
|
н- н- <j nj |
±1,0 ±2,6 |
н- н-о Cj оо |
н- н-го ск о |
н- н- KJ н- о |
н- н-ьо — СК о |
и- н- Я Cj оо |
н- н-Ь- О Cj сю |
н- н-о 4» 4* оо | |
|
н- н-СЛ СО С- Се |
±2,9 ±4,5 |
и- н-К-> 40 04 |
Н- Н-KJ Ск Сэ |
н- н-4^ KJ Сь 40 |
н- н- 3^ Я Сл 40 |
±1,6 ±2,9 |
± Н-KJ — 40 СК |
н- н-Я г" 40 04 | |
N)
|
220 |
287 |
ПС-110/35/6кВ "Кольцевая", ЗРУ-бкВ, 2С-6кВ, КЛ-6 кВ ф. КСП-10-2 |
ТПШЛ-10 3000/5, КТ 0,5 |
НТМИ-6-66 6000/100, КТ 0,5 |
СЭТ-4ТМ.02.2 КТ 0,5S/l,0 |
±1,2 ±2,7 |
±3,3 ±5,1 | |||
|
221 |
292 |
ПС-110/35/6 кВ "Усть-Вахская", ОРУ 110кВ, 1С-110 кВ, Ввод 110 кВ 1Т |
ТВГ-110 400/5, КТ 0,5S |
СРА-123 110000/100, КТ 0,2 |
СЭТ-4ТМ.03.01 КТ 0,5S/l,0 |
Шлюз Е-422, №11063 * |
±1,0 ±2,4 |
±3,2 ±6,1 | ||
|
222 |
293 |
ПС-110/35/6 кВ "Усть-Вахская", ОРУ ИОкВ, 2С-110кВ, Ввод 110 кВ 2Т |
ТВГ-110 400/5, КТ 0,5S |
СРА-123 110000/100, КТ 0,2 |
СЭТ-4ТМ.03.01 КТ 0,5S/l,0 |
±1,0 ±2,4 |
±3,2 ±6,1 | |||
|
223 |
3 |
ПС 35/6кВ "НБ-2", РУ-35 кВ, 1С-35 кВ, Ввод-35 кВ №1 |
ТОЛ-35 Hill 300/5 КТ 0,5S |
ЗНОЛ-35 III 35000/100, КТ 0,5 |
СЭТ-4ТМ.03 КТ 0.2S/0.5 |
Шлюз Е-422 №200906001 |
±1,0 ±2,6 |
±2,9 ±4,8 | ||
|
224 |
4 |
ПС 35/6кВ "НБ-2", РУ-35 кВ, 2С-35 кВ, Ввод-35 кВ №2 |
ТОЛ-35 Hill 300/5, КТ 0,5S |
ЗНОЛ-35-Ш 35000/100, КТ 0,5 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 |
Шлюз Е-422 №200906001 |
РСТВ-01-01 |
А Р |
±1,0 ±2,6 |
±2,9 ±4,8 |
|
225 |
5 |
ПС 35/6кВ "К-4119", РУ-35 кВ, 1 С-35 кВ, Ввод-35 кВ №1 |
GIF 40,5 200/5, КТ 0,5 |
GZF 40,5 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
Шлюз Е-422,№ 11031 |
±1,0 ±2,6 |
±2,9 ±4,5 | ||
|
226 |
6 |
ПС 35/6кВ "К-4119", РУ-35 кВ, 2С-35 кВ, Ввод-35 кВ №2 |
GIF 40,5 200/5, КТ 0,5 |
GZF 40,5 35000/100, КТ 0,5 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 |
±1,0 ±2,6 |
±2,9 ±4,5 | |||
|
227 |
2 |
ПС35/10кВ "Водозабор", РУ-35 кВ, 2С-35 кВ, Ввод-35 кВ №2 |
ТОЛ-35 III-IV 100/5, КТ 0,5S |
3HOM-35-65 35000/100, КТ 0,5 |
СЭТ-4ТМ.02.02 КТ 0,5S/l |
КУЭ ООО Нижневартовская |
——г — - - -приемник ЭКОМ- |
±1,2 ±2,7 |
±3,3 ±6,1 |
228
ПС35/10кВ "Водозабор", РУ-35 кВ, 1С-35 кВ, Ввод-35 кВ №1
|
ТОЛ-35 III- |
3HOM-35- |
|
IV |
65 |
|
100/5, |
35000/100, |
|
КТ 0,5S |
КТ 0,5 |
СЭТ-4ТМ.02.02
КТ 0,58/1
±1,2 ±3,3
±2,7 ±6,1
Примечания:
-
1. А-активная,Р-реактивная.
Характеристики погрешности ИК даны для измерения электроэнергии и средней мощности (получасовая);
-
2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95;
-
3. Нормальные условия:
- параметры сети: напряжение (0,98 ± 1,02) Ином, ток (1 ± 1,2) Ihom, coscp = 0,9 инд.; температура окружающей среды (20 ± 5) °C.
-
4. Рабочие условия:
параметры сети: напряжение (0,9 ±1,1) Ином , ток (0,02 ± 1,2) 1ном , coscp от 0,5 инд до 0,8 емк;
допускаемая температура окружающей среды для измерительных трансформаторов от - 40 до ± 70 °C, счетчиков ЕвроАльфа от -40 до + 70 °C, счетчиков СЭТ.4ТМ от -40 до ± 60 °C, для УСПД Шлюз Е-422 от -40 до ± 60 °C, для сервера от + 10 до + 30 °C.5. Погрешность в рабочих условиях указана для:
ИК №№ 7, 8, 14, 16, 17, 31-33, 36, 38, 43-46, 51, 52, 54, 59-61, 71-74, 79, 83, 86-88, 91-94, 113, 114, 116, 126-131, 144, 148, 151-154, 203, 204, 206-208, 210-213, 217, 221-224, 227, 228 при 1=0,02 Ihom, coscp = 0,8 инд;
ИК №№ 1-6, 9-13, 15, 18-30, 34, 35, 37, 39-42, 47-50, 53, 55-58, 62-70, 75-78, 80-82, 84, 85, 89, 90,95-112, 115, 117-123, 132-143, 145-147, 149, 150, 155-202,205,209,214-216,218-220,225, 226 при 1=0,05 Ihom, coscp = 0,8 инд;
- температуры окружающего воздуха в месте расположения счетчиков электроэнергии от +15 до +30 °C.
6. Технические параметры и метрологические характеристики трансформаторов тока отвечают требованиям ГОСТ 7746-2001, трансформаторов напряжения - ГОСТ 1983-2001, счетчиков электрической энергии - ГОСТ 31819.22-2012 в режиме измерения активной электроэнергии и ГОСТ 31819.23-2012 в режиме измерения реактивной электроэнергии. В виду отсутствия в указанном стандарте класса точности 0,5, пределы погрешностей при измерении реактивной энергии для данного типа счетчиков не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012. Доверительные границы погрешности результата измерений активной (реактивной) электроэнергии в рабочих условиях АИИС КУЭ представлены в таблице 3.
Таблица 3-Пределы допускаемой относительной погрешности ИК при измерении активной (реактивной) электроэнергии в рабочих условиях.
|
Номер измерительного канала |
созф |
Пределы допускаемой относительной погрешности ИК при измерении активной (реактивной) электроэнергии ( при значении рабочего тока в процентах от номинального первичного тока ТТ, ± (%) | ||
|
2< 1раб <5 |
5< 1раб <20 20< 1раб <100 |
100< 1раб <120 | ||
|
А |
Р |
А |
Р |
А |
Р |
А |
Р | ||
|
1; 2; 3; 4; 5; 6; 11;18 20; 26; 28; 34; 35; 39; 47; 49; 53; 57; 75; 76; 77; 78; 80; 81; 82; 84; 85; 89; 90; 95; 96; 97; 98; 99;100; 102;103; 104;105; 107; 108; 109;110;111; 112; 118;119;120;122; 168;199; 219; 220 |
0,5 |
- |
- |
±5,6 |
±3,4 |
±3,2 |
±2,2 |
±2,6 |
±2,0 |
|
0,8 |
- |
- |
±3,3 |
±5,1 |
±2,1 |
±3,0 |
±1,9 |
±2,4 | |
|
1 |
- |
- |
±2,2 |
Не норм |
±1,7 |
Не норм |
±1,5 |
Не норм | |
|
9; 63; 65 |
0,5 |
- |
- |
±5,5 |
±3,3 |
±3,1 |
±2,1 |
±2,4 |
±1,9 |
|
0,8 |
- |
- |
±3,2 |
±5,0 |
±2,0 |
±2,8 |
±1,8 |
±2,3 | |
|
1 |
- |
- |
±2,1 |
Не норм |
±1,6 |
Не норм |
±1,5 |
Не норм | |
|
10; 12; 19; 21; 27; 29; 40; 42; 48; 50; 56; 58; 64; 66; 115; 117; 121; 123; 136; 139;140; 163; 167; 169;178; 180; 182; 184;190; 192 |
0,5 |
- |
- |
±5,5 |
±3,3 |
±3,0 |
±2,1 |
±2,3 |
±1,9 |
|
0,8 |
- |
- |
±3,2 |
±5,0 |
±2,0 |
±2,8 |
±1,7 |
±2,2 | |
|
1 |
- |
- |
±2,1 |
Не норм |
±1,6 |
Не норм |
±1,4 |
Не норм | |
|
13; 15; 22; 23; 24;25 30; 37; 41; 55; 62;67; 68; 69; 70; 101; 106; 132;133;134;135; 137;138;141; 142; 143;145;146;147; 149; 150; 159; 160; 161; 162; 164; 165; 166;170; 171;172; 173;174; 175; 176; 177; 179; 181; 183; 185;186;187;188; 189;191;193; 194; 195;196;197;198;190 ;200; 201; 202; 205; 209; 214; 215; 216; 218;225;226 |
0,5 |
- |
- |
±5,5 |
±2,7 |
±3,0 |
±1,6 |
±2,3 |
±1,4 |
|
0,8 |
- |
- |
±2,9 |
±4,5 |
±1,7 |
±2,5 |
±1,4 |
±1,9 | |
|
1 |
- |
- |
±1,9 |
Не норм |
±1,2 |
Не норм |
±1,0 |
Не норм | |
|
155;156;157;158 |
0,5 |
- |
- |
±5,3 |
±2,6 |
±2,8 |
±1,5 |
±2,0 |
±1,2 |
|
0,8 |
- |
- |
±2,9 |
±4,4 |
±1,6 |
±2,3 |
±1,2 |
±1,7 | |
|
1 |
- |
- |
±1,8 |
Не норм. |
±1,1 |
Не норм. |
±0,9 |
Не норм. | |
|
51; 83; 86; 87; 91; 93; 94; 113; 126; 128;130; 131; 154; 227;228 |
0,5 |
±5,6 |
±4,3 |
±3,4 |
±2,7 |
±2,6 |
±2,0 |
±2,6 |
±2,0 |
|
0,8 |
±3,3 |
±6,1 |
±2,3 |
±3,6 |
±1,9 |
±2,5 |
±1,9 |
±2,4 | |
|
1 |
±2,4 |
Не норм. |
±1,7 |
Не норм. |
±1,5 |
Не норм. |
±1,5 |
Не норм. | |
|
221; 222 |
0,5 |
±5,5 |
±4,2 |
±3,2 |
±2,6 |
±2,4 |
±1,9 |
±2,4 |
±1,9 |
|
0,8 |
±3,2 |
±6,1 |
±2,2 |
±3,4 |
±1,8 |
±2,4 |
±1,8 |
±2,3 | |
|
1 |
±2,3 |
Не норм |
±1,6 |
Не норм |
±1,5 |
Не норм |
±1,5 |
Не норм | |
|
44; 45; 46; 59; 60; 61; 114; 116; 151; 152;153; 207; 208; 223; 224 |
0,5 |
±5,5 |
±3,0 |
±3,0 |
±1,8 |
±2,3 |
±1,4 |
±2,3 |
±1,4 |
|
0,8 |
±2,9 |
±4,8 |
±1,8 |
±2,7 |
±1,4 |
±2,0 |
±1,4 |
±1,9 | |
|
1 |
±1,9 |
Не норм |
±1,2 |
Не норм |
±1,0 |
Не норм |
±1,0 |
Не норм | |
|
7; 8 |
0,5 |
±5,3 |
±3,0 |
±2,8 |
±1,7 |
±2,0 |
±1,2 |
±2,0 |
±1,2 |
|
0,8 |
±2,9 |
±4,7 |
±1,6 |
±2,5 |
±1,2 |
±1,8 |
±1,2 |
±1,7 | |
|
1 |
±1,8 |
Не норм |
±1,1 |
Не норм |
±0,9 |
Не норм |
±0,9 |
Не норм | |
|
52,54;79, 88; 92; 127; 129; 203; 204; 206 |
0,5 |
±2,8 |
±3,7 |
±2,3 |
±2,5 |
±2,0 |
±1,9 |
±2,0 |
±1,9 |
|
0,8 |
±2,2 |
±4,8 |
±1,9 |
±3,0 |
±1,7 |
±2,2 |
±1,7 |
±2,1 | |
|
1 |
±1,9 |
Не норм |
±1,5 |
Не норм |
±1,5 |
Не норм |
±1,5 |
Не норм | |
|
14; 16; 17; 31; 32; 33; 36; 38; 43; 71; 72; 73; 74; 144; 148; 210; 211; 212; 213; 217 |
0,5 |
±2,4 |
±2,1 |
±1,8 |
±1,4 |
±1,6 |
±1,2 |
±1,6 |
±1,2 |
|
0,8 |
±1,6 |
±2,9 |
±1,3 |
±1,9 |
±1,1 |
±1,5 |
±1,1 |
±1,4 | |
|
1 |
±1,3 |
Не норм |
±1,0 |
Не норм |
±0,9 |
Не норм |
±0,9 |
Не норм |
Надежность применяемых в системе компонентов:
электросчётчик СЭТ-4ТМ.02, СЭТ-4ТМ.03- параметры надежности:
-
- среднее время наработки на отказ Т = 90000 ч,
-
- среднее время восстановления работоспособности- не более 2 ч;
-электросчётчик СЭТ-4ТМ.02М, СЭТ-4ТМ.03М-параметры надежности:
-
- среднее время наработки на отказ Т = 140000 ч,
-
- среднее время восстановления работоспособности - не более 2 ч;
-электросчётчик Евро Альфа-параметры надежности:
-
- среднее время наработки на отказ Т = 50000 ч,
-
- среднее время восстановления работоспособности - не более 2 ч;
-устройство Шлюз Е-422
-среднее время наработки на отказ не менее Т ~ 50000 ч,
-
- среднее время восстановления работоспособности -2 ч;
-радиосервер точного времени РСТВ-01-01
-
- среднее время наработки на отказ не менее 55000 ч;
-сервер
-среднее время наработки на отказ не менее 20000 ч,
-среднее время восстановления работоспособности -1ч.
Надежность системных решений:
резервирование электрического питания счетчиков электрической энергии с помощью резервного источника питания, включенного по схеме резервирования от 3-х независимых источников;
-
- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты;
резервирование электрического питания сервера с помощью 2-х источников бесперебойного питания включенных по схеме резервирования от 3-х независимых источников.
Регистрация событий:
журнал событий счетчика:
-параметрирования;
-воздействия внешнего магнитного поля;
-вскрытие счетчика;
-пропадания напряжения;
-коррекции времени в счетчике;
журнал событий УСПД:
-даты начала регистрации измерений;
-перерывов электропитания;
-потери и восстановления связи со счётчиками;
-программных и аппаратных перезапусков;
-корректировки времени в УСПД и каждом счетчике;
-изменения ПО и перепараметрирования УСПД.
Защищенность применяемых компонентов:
механическая защита от несанкционированного доступа и пломбирование:
-электросчетчиков;
-испытательных коробок;
-УСПД;
-сервера БД;
защита информации на программном уровне:
-результатов измерений при передаче информации (возможность использования цифровой подписи);
-установка пароля на счетчик;
-установка пароля на УСПД;
-установка пароля на сервер.
Глубина хранения информации:
-электросчетчики: СЭТ-4ТМ.02, СЭТ-4ТМ.03, СЭТ-4ТМ.02М, СЭТ-4ТМ.03М,
Евро Альфа - тридцатиминутный профиль нагрузки в двух направлениях не менее 100 суток; при отключении питания - не менее 3,5 лет;
-устройство Шлюз Е-422- суточные данные о потреблении электроэнергии по каждому каналу учета за сутки - не менее 45 суток; сохранение информации при отключении питания - не менее 10 лет;
сервер БД - хранение результатов измерений, состояний средств измерений - за весь срок эксплуатации системы
Знак утверждения типананосится на титульные листы эксплуатационной документации на автоматизированную информационно-измерительную систему коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Самотлорнефтегаз».
Комплектность средств измерения
Комплектность АИИС КУЭ представлена в таблице 4. Таблица 4-Комплектность АИИС КУЭ
|
Наименование компонента системы |
Номер в Гос.реестре СИ |
Количество (шт.) |
|
1 |
2 |
3 |
|
Счетчик электрической энергии многофункциональный ЕА05, КТ 0,5S/l |
16666-97 |
91 |
|
Счетчик электрической энергии многофункциональный СЭТ-4ТМ.03М, КТ 0.2S/0.5 |
36697-12 |
ПО |
|
Счетчик электрической энергии многофункциональный СЭТ-4ТМ.03М, КТ 0,5S/l |
36697-12 |
13 |
|
Счетчик электрической энергии многофункциональный СЭТ-4ТМ.02М, КТ 0,5S/l |
36697-12 |
2 |
|
Счетчик электрической энергии многофункциональный СЭТ-4ТМ.03, КТ 0,53/1 |
27524-04 |
2 |
|
Счетчик электрической энергии многофункциональный СЭТ-4ТМ.03, KT0,2S/0,5 |
27524-04 |
2 |
|
Счетчик электрической энергии многофункциональный СЭТ-4ТМ.02, КТ 0,5S/l |
20175-01 |
4 |
|
Трансформатор тока ТВГ-110, КТ 0,53 |
22440-02 |
6 |
|
Трансформатор тока GIF 40.5 , КТ 0,5S |
30368-05 |
14 |
|
Трансформатор тока GIF 40.5 , КТ 0,2S |
30386-05 |
44 |
|
Трансформатор тока GIF 30-46 , КТ 0,58 |
29713-06 |
8 |
|
Трансформатор тока ТВЭ-35, КТ 0,5 |
44359-10 |
4 |
|
Трансформатор тока ТВЭ-35 УХЛ2 , КТ 0,58 |
13158-04 |
8 |
|
Трансформатор тока ТОЛ-35 Ш-П, КТ 0,2S |
21256-03 |
4 |
|
Трансформатор тока ТОЛ-35 III-IV, КТ 0,28 |
34016-07 |
4 |
|
Трансформатор тока ТОЛ-35 Ш-П , КТ 0,5S |
21256-03 |
12 |
|
Трансформатор тока ТОЛ-СЭЩ-35 IV, КТ 0,5S |
40086-08 |
12 |
|
Трансформатор тока ТФЗМ-35А ХЛ1, КТ 0,5 |
26418-08 |
30 |
|
Трансформатор тока ТФЗМ-35А ХЛ1, КТ 0,5 S |
26418-08 |
2 |
|
Трансформатор тока ТФЗМ-35А У1, КТ 0,5 |
26417-04 |
17 |
|
Трансформатор тока ТФН-35М, КТ 0,5 |
3690-73 |
63 |
|
Трансформатор тока ТФНД-35М, КТ 0,5 |
3689-73 |
4 |
|
Трансформатор тока Тоге ВТ, КТ 0,5 |
42659-09 |
8 |
|
Трансформатор тока СВЕ 7-10, КТ 0,5 |
42658-09 |
4 |
|
Трансформатор тока ТВЛМ-10 , КТ 0,5 |
1856-63 |
4 |
|
Трансформатор тока ТВЛ-10, КТ 0,5 |
1856-63 |
1 |
|
Трансформатор тока ТЛМ-10, КТ 0,58 и его модификация ТЛМ-10-1, КТ 0,5 |
2473-05 |
4/5 |
|
Трансформатор тока ТЛШ-10, КТ 0,5 и его модификация ТЛШ-10-5, КТ 0,5 S |
11077-07 |
32/12 |
|
Трансформатор тока ТШЛ-10УЗ, КТ 0,5 |
3972-73 |
16 |
|
Трансформатор тока ТШЛ-СЭЩ-10, КТ 0,5S |
51624-12 |
6 |
|
Трансформатор тока ТОЛ-Ю, КТ 0,5 |
7069-07 |
12 |
|
Трансформатор тока ТОЛ-Ю УТ2, КТ 0,5 |
6009-77 |
4 |
|
Трансформатор тока ТПЛ-10, КТ 0,5 |
1276-59 |
7 |
|
Трансформатор тока ТПЛМ-10, КТ 0,5 |
2363-68 |
8 |
|
Трансформатор тока ТПОЛ-Ю, КТ 0,5 |
1261-08 |
8 |
|
Трансформатор тока ТПШЛ-10, КТ 0,5 |
1423-60 |
32 |
|
Трансформатор тока Т-0,66 УЗ; КТ 0,5 |
15764-96 |
78 |
|
Трансформатор тока ТОП-0,66; КТ 0,5 |
15174-06 |
6 |
|
Трансформатор тока ТК-20, КТ 0,5 |
1407-60 |
6 |
|
Трансформатор напряжения СРА-123, КТ 0,2 |
15852-06 |
6 |
|
Трансформатор напряжения GZF 40,5; КТ 0,5 |
30373-05 |
4 |
|
Трансформатор напряжения ЗНОЛ-35 III, КТ 0,5 |
21257-06 |
6 |
|
Трансформатор напряжения 3HOM-35-65, КТ 0,5 |
912-07 |
12 |
|
Трансформатор напряжения НАМИ-35 УХЛ1, КТ 0,5 |
19813-05 |
52 |
|
Трансформатор напряжения TPRF 2, КТ 0,5 |
42660-09 |
12 |
|
Трансформатор напряжения VE-10A , КТ 0,5 |
42662-09 |
4 |
|
Трансформатор напряжения НАМИ-10, КТ 0,2 |
11094-87 |
9 |
|
Трансформатор напряжения НАМИ-10, КТ 0,5 |
11094-87 |
2 |
|
Трансформатор напряжения НАМИ-10-95 УХЛ2, КТО,5 |
20186-05 |
10 |
|
Трансформатор напряжения НТМИ-10-66, КТ 0,5 |
831-69 |
1 |
|
Трансформатор напряжения НТМИ-6-66, КТ 0,5 |
2611-70 |
40 |
|
Трансформатор напряжения НТМИ-6, КТ 0,5 |
831-53 |
2 |
|
Устройство сбора и передачи данных Шлюз Е-422 |
36638-07 |
43 |
|
Радиосервер точного времени РСТВ-01-01 |
40586-09 |
1 |
|
Комплекс аппаратно-программный для автоматизации учета энергоресурсов «ТЕЛЕСКОП+» |
19393-07 |
1 |
|
Методика поверки МП4222-2014АС001-5040099482-2016 с Изменением №1 |
1 | |
|
Формуляр ФО4222-2014АС001-5040099482-2016 с Изменением №1 |
1 | |
осуществляется в соответствии с документом-МП 4222-2014АСОО1-5040099482-2016. «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Самотлорнефтегаз» с Изменением №1, утвержденная ФБУ «Самарский ЦСМ» 10.02.2016г.
Основные средства поверки - по НД на измерительные компоненты:
-
- трансформаторы тока по ГОСТ 8.217-2003;
-
- трансформаторы напряжения по ГОСТ 8.216-2011;
-
- электросчетчики СЭТ-4ТМ.02 - в соответствии с Методикой поверки ИЛГШ.411152.087 РЭ1;
-электросчетчики СЭТ-4ТМ.03 - в соответствии с Методикой поверки ИЛГШ.41 И 52.124 РЭ1;
-электросчетчики СЭТ-4ТМ.02М, СЭТ-4ТМ.03М - в соответствии с Методикой ИЛГШ.411152.145 РЭ1;
-электросчетчики Евро Альфа в соответствии с «Многофункциональный счетчик электрической энергии ЕвроАльфа. Методика поверки»;
-
- Шлюз Е-422, ГР№36638-07;
-
- комплекс аппаратно-программный для автоматизации учета электроэнергии «ТЕЛЕСКОП+» в соответствии с документом "Комплексы аппаратно-программные для автоматизации учета энергоресурсов "ТЕЛЕСКОП+". Методика поверки" №АВБЛ.002.002 МП, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2007 году, и «"Комплексы аппаратно-программные для авто- матизации учета энергоресурсов "ТЕЛЕСКОП+". Изменение №1 к Методике поверки АВБЛ 002.002.МП, утвержденному в 2012 году;
-радиосервер точного времени РСТВ-01-01 в соответствии с разделом 5 Руководства по эксплуатации «ПЮЯИ.468212.039РЭ», утверждённым ГЦИ СИ ФГУП ВНИИФТРИ в 2009 г; ГР№40586-09;
-радиочасы МИР РЧ-01, ГР №27008-04;
-мультиметр «Ресурс-ПЭ-5», ГР № 33750-12 .
Сведения о методиках (методах) измеренийМетоды измерений, которые используются в системе автоматизированной информационно-измерительной коммерческого учёта электроэнергии (АИИС КУЭ) АО «Самотлорнефтегаз» приведены в документе - «Методика (метод) измерений количества электрической энергии с использованием автоматизированной информационноизмерительной системы коммерческого учёта электроэнергии ОАО «Самотлорнефтегаз». Методика аттестована ОАО «Фирма ОРГРЭС» в соответствии с ГОСТ Р 8.563-2009. Свидетельство об аттестации № 016-01.00032-2015 от 03.09.2015 г.
Методы измерений, которые используются в системе автоматизированной информационно-измерительной коммерческого учёта электроэнергии (АИИС КУЭ) ООО «Нижневартовская энергосбытовая компания» приведены в документе- «Методика (методы) измерений количества электрической энергии с использованием АИИС КУЭ ООО «Нижневартовская энергосбытовая компания». Методика аттестована ФБУ РОСТЕСТ-Москва в соответствии с ГОСТ Р 8.563-2009. Свидетельство об аттестации методики (методов) измерений №1095/446-01.00229-2012 от 07.08.2012г.
Нормативные и технические документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учёта электроэнергии (АИИС КУЭ) ОАО «Самотлорнефтегаз»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 31819.22-2012. «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,58».
ГОСТ 31819.23-2012. «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
Изготовитель >Закрытое Акционерное Общество «Центр промышленной автоматизации»
(ЗАО «ЦПА»)
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21, корп. 41, офис 28
Тел.(499)286-26-10 ИНН 5040099482
т
Модернизация системы автоматизированной информационно-измерительной коммерческого учёта электроэнергии (АИИС КУЭ) ОАО «Самотлорнефтегаз» проведена Закрытым Акционерным Обществом «Центр промышленной автоматизации» (ЗАО «ЦПА»)
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21, корп. 41, офис 28
Тел. (499) 286-26-10 ИНН 5040099482
Испытательный центрФедеральное бюджетное учреждение «Самарский центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»).
Аттестат аккредитации ФБУ «Самарский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU 311281 от 16 ноября 2015 г
Адрес: 443013, пр. Карла Маркса,134, г. Самара, тел. (846) 3360827, E-mail: smrcsm@saminfo.ru.
В части вносимых изменений
Федеральное бюджетное учреждение «Самарский центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»).
Аттестат аккредитации ФБУ «Самарский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU 311281 от 16 ноября 2015 г
Адрес: 443013, пр. Карла Маркса,134, г. Самара, тел. (846) 3360827, E-mail: smrcsm@saminfo .ru.
