МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 ноября 2018 г.

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 34556 «Анализаторы элементного состава «ЕигоЕА 3000»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент), и в связи с обращениями АО «Найтек Инструменте» от 25 сентября 2018 г. № КА-470 и № КА-472, приказываю:

• 1. Внести изменения в описание типа на анализаторы элементного состава «ЕигоЕА 3000», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 39988-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 34556 «Анализаторы элементного состава «ЕигоЕА 3000»» на последующие 5 лет.

• 3.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполненном паотоящого npintooa оотавляюда собой.

  Заместитель Руководителя

  Голубев

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.



  Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы элементного состава «EuroEA 3000» (далее по тексту - анализаторы) предназначены для определения массовой доли элементарных углерода (С), водорода (Н), азота (N), серы (S) в различных образцах органического происхождения; синтетических соединениях и материалах, в том числе и горючих.

Принцип действия анализаторов основан на сжигании анализируемой пробы в реакторе и последующем разделении образующихся продуктов сгорания на хроматографической колонке и измерении их содержания детектором по теплопроводности.

Анализируемую пробу предварительно взвешивают, запечатывают в оловянные или серебряные капсулы и помещают в автосамплер, при помощи которого проба автоматически подается в реактор. Температура в реакторе поддерживается в интервале от 700 ⁰С до 1200 ⁰С. Определение содержания С, Н, N, S происходит в токе кислорода.

Газы, образовавшиеся при сгорании (при пиролизе) пробы, последовательно проходят через несколько слоев катализатора, расположенного в нижней части реактора, либо в дополнительном втором реакторе.

На первом слое (оксид вольфрама) происходит окисление С, Н, N, S до СО2, Н2О, NOx и SO₂ соответственно, на втором слое (восстановленная медь) - восстановление оксидов азота до азота.

Все модели включают базовый аналитический блок с одним или двумя реакторами, автосамплер для твердых проб и наборы запасных частей и инструментов. Отличаются модели конфигурационными наборами и количеством реакторов. Существуют различные конфигурационные наборы: CHNS, CHN, CNS и т.д.

Конфигурационный набор - реактор, заполненный определенным катализатором, и определенная хроматографическая колонка. Некоторые конфигурационные наборы содержат адсорбционные ловушки.

Схема элементного анализатора может включать как один реактор (конфигурация SINGLE), так и два реактора (конфигурация DUAL). В однореакторном варианте окислительный и восстановительный катализаторы находятся в одном реакторе. В двухреакторном варианте они разделены: окислительный катализатор находится в первом реакторе, в котором происходит сжигание пробы, а восстановительный (медь) целиком находится во втором реакторе.

Модели "EuroEA 3011", "EuroEA 3013" и "EuroEa 3015" комплектуются одним реактором.

Модели "EuroEA 3022", "EuroEA 3025" и "EuroEa 3028" комплектуются двумя реакторами.

Модель "EuroEA 3022" предназначена для определения содержания CHN, модель

"EuroEa 3028" - для определения содержания CHN при повышенной температуре, модель

"EuroEA 3025" - для определения содержания элементарного азота. Модель "EuroEA 3013" разработана для определения содержания серы.

Общий вид и задний вид прибора представлен на рисунках 1 и 2.

Рисунок 1 - Общий вид анализатора элементного состава EuroEA 3000

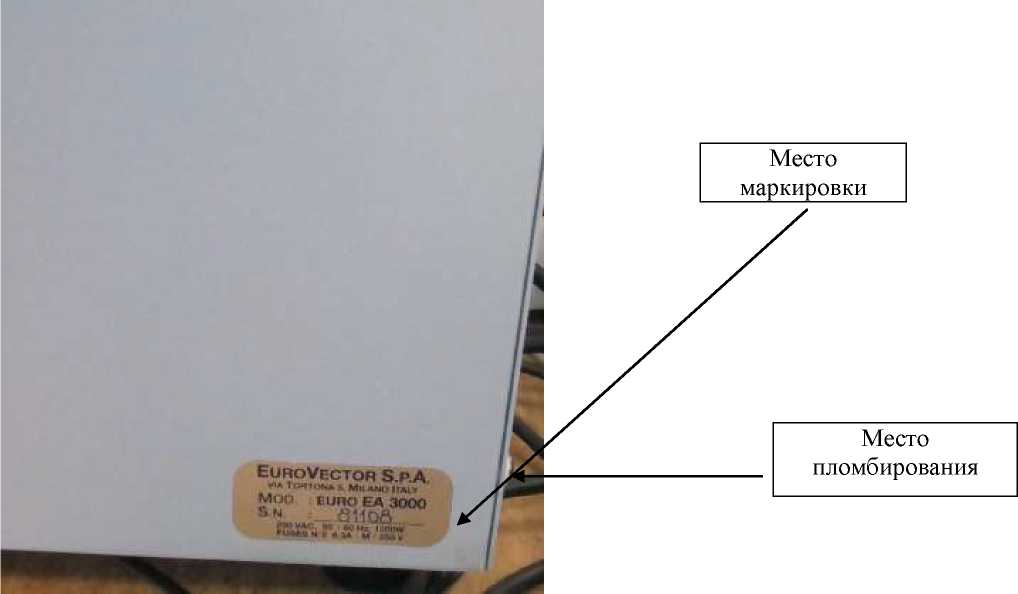

Рисунок 2 - Боковая панель анализатора элементного состава EuroEA 3000

В анализаторах элементного состава «EuroEA 3000» используется программное обеспечение (ПО) «Callidus». Программное обеспечение является автономным и устанавливается на внешний компьютер.

Программное обеспечение (ПО) имеет следующие идентификационные данные:

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель анализатора методом штемпелевания и титульный лист руководства по эксплуатации типографическим способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 39988-08 «Инструкция. Анализаторы элементного состава "EuroEA 3000" Методика поверки», утвержденному ФГУП «ВНИИМС» 22 декабря 2008 г.

Основные средства поверки:

• - ГСО 9112-2008 состава цистина (CRM 502-207)

• - ацетанилид Ч по ТУ 6-09-3922-83 (содержание основного вещества не менее 99%)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус анализаторов элементного состава «EuroEA 3000» (место нанесения указано на рисунке 1)

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Техническая документация фирмы «EuroVector S.r.l.», Италия

Фирма «EuroVector S.r.l.»

Адрес: 42, Via F.lli Cuzio

27100, Pavia (PV), Italy

Телефон (факс): 0039.0385.747010

Web-сайт: eurovector.it

E-mail: eurovector@ eurovector.it

Акционерное общество «НАЙТЕК ИНСТРУМЕНТС» (АО «НАЙТЕК ИНСТРУМЕНТС») ИНН 5008035039

Адрес: 141700, г. Долгопрудный, Московская область, ул. Жуковского, д. 3

Телефон (факс): (495) 098-00-97

Web-сайт: www.nytek.ru

E-mail: nytek@nytek.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: (495) 437-55-77; факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
