ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Частотомеры универсальные 43-86

Частотомеры универсальные 43-86 (далее приборы, частотомеры) предназначены для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, временных параметров импульсных сигналов (длительности, периода следования, длительности, фронта и спада видеоимпульсов), интервалов времени, отношения частот двух сигналов и счета числа колебаний.

Приборы предназначены для использования в качестве автономного средства измерения и в составе информационно-измерительных систем с интерфейсом КОП.

Принцип действия прибора основан на формировании на установленном уровне входного сигнала и последующем измерении интервала Т_х (строб-сигнала), равного при временных измерениях измеряемому параметру (длительности импульса, длительности фронта или спада импульса, интервала времени) и целому числу периодов входного сигнала за установленное время измерения (счета) tc при измерении частоты и периода сигнала.

Измерение интервала Т_х осуществляется счетно-импульсным методом при периоде меток времени То = 10 нс, сформированных из опорного сигнала частоты 100 МГц.

Длительность интервала Т_х выражается в виде Т_х = No To, аппаратурная разрешающая способность измерения составляет At_p=To.

В режиме измерения частоты и периода число периодов N_x входного сигнала за установленное время счета tc регистрируется счетчиком N_x, число меток времени N_o регистрируется счетчиком N_o.

Среднее за время значение периода P_x(tc) = N₀ Tq/N_x, среднее значение частоты F_x(t_c) = N_x/N₀-T₀. Аппаратурная относительная разрешающая способность измерения частоты и периода равна l-10’⁸/tc.

Время счета tc при внутреннем цикле измерения формируется путем отсчета меток времени счетчиком - таймером N_C4. В режиме внешнего t_c его значение равно длительности внешнего стробсигнала ВНЕШ tc.

Прибор выполнен в унифицированном корпусе.

Прибор имеет 4 входа (канала): А, В, С, D. Каналы А и В идентичны по построению и своим техническим характеристикам и обеспечивают измерение частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов в диапазоне от 0,1 Гц до 100 МГц. Каналы С и D обеспечивают измерение частоты, используя деление частоты входных сигналов в диапазонах: вход С от 100 МГц до 1 ГГц, вход D от 1 ГГц до 17,85 ГГц.

Управление прибором осуществляется с помощью клавиатуры, размещенной на передней панели прибора.

Индикация режимов измерения и вспомогательной информации осуществляется на экране графического дисплея в алфавитно-цифровой и символьной форме

Информационная совместимость приборов с внешней аппаратурой управления и обработки осуществляется через интерфейс КОП.

На задней панели прибора размещены органы подключения и вывода опорного сигнала, разъем КОП с переключателем адреса, разъем подключения сети питания.

Общий вид частотомера универсального 43-86 приведен на рисунке 1.

Рисунок 1

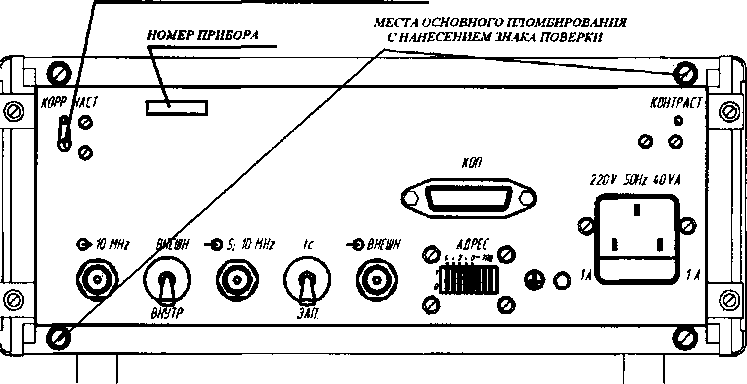

Схема пломбировки от несанкционированного доступа и обозначение места нанесения заводского номера прибора приведена на рисунке 2. Пломбировка частотомера производится с нанесением знака поверки давлением на специальную мастику.

МЕСТО ДОПОЛНИТЕЛЬНОГО ПЛОМБИРОВАНИЯ С НАНЕСЕНИЕМ ЗНАКА ПОВЕРКИ

Рисунок 2

В приборе имеется встроенное Программное обеспечение, предназначенное для управления режимами работы прибора и индикации, а также дистанционного управления через интерфейс КОП по ГОСТ 26.003-80 при работе в составе информационноизмерительных систем

Размещенные в приборе программируемые микросхемы: ПЗУ, ПЛИС, микроконтроллеры со встроенной flash- памятью конструктивно защищены от несанкционированного доступа.

Встроенное программное обеспечение имеет следующие идентификационные

характеристики:

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Конструкция частотомера исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Встроенное программное обеспечение не оказывает влияния на метрологические характеристики прибора.

Диапазон измеряемых частот непрерывных синусоидальных и видеоимпульсных сигналов по входу А от 0,1 до 100-10⁶ Гц.

Пределы допускаемой относительной погрешности измерения частоты и периода по входу А

5 (f, Р)= ± (бо + Sgan+Atp/tc)

где б₀ - относительная погрешность по частоте опорного генератора;

б_зап - относительная погрешность запуска - случайная составляющая, обусловленная влиянием внутренних шумов измерительного тракта, отношением сигнал/шум входного сигнала и крутизной перепада напряжения входного сигнала в точке запуска;

At_p - аппаратурная разрешающая способность - случайная составляющая погрешности, обусловленная несовпадением фаз входного и опорного сигналов, равная ±110’⁸с;

tc-время счета частотомера.

Диапазон измеряемых длительностей импульсов по входу А при максимальной частоте следования не более 10 МГц от 50 до 100-10⁶ нс.

Диапазон измеряемых длительностей фронта и спада импульса по входу А от 50 до 100-10^ нс.

Уровни входных сигналов канала А:

-синусоидального (среднеквадратическое значение):

от 0,03 до 7 В;

- видеоимпульсного:

от 0,1 до 10 В в режиме измерения частоты( периода) и длительности импульса;

от 0,6 до 10 В в режиме измерения фронта и спада импульса.

Пределы допускаемой абсолютной погрешности измерения временных параметров импульсов (длительность, фронт, спад) и интервалов времени

At_x ⁼ ± (бо-tx + Atyp + At_3an + Atp),

где t_x - измеряемый временной интервал, с;

Atyp - погрешность измерения, обусловленная погрешностью установки уровней запуска;

Atp - случайная составляющая за счет дискретности измерения интервала t_x, определяемого установленным режимом - аппаратурная разрешающая способность измерения;

Atgan - случайная составляющая погрешности, обусловленная влиянием шумов измерительных трактов, отношением сигнал/шум входного сигнала и крутизной перепада напряжения входного сигнала в точке запуска.

Погрешность At_yp не превышает значения, рассчитанного по формуле: Atyp — ± (| AUypi-Karr/Sil + I AUyp2*Karr/S2l ),

где AUypi^ - погрешность установки уровней запуска каналов А и В, не превышающая ± 0,05 В;

- значение крутизны сигнала по входам А и В, В/с.

Погрешность At_wi не превышает значения, рассчитанного по формуле:

At_3an ⁼ ± (I Ataanll + I AtganJ ),

где At дал |2 - погрешность запуска каналов А и В.

Погрешность At3ani,2 не должна превышать значений, рассчитанных по формуле: А1зап1,2 ⁼ (ЗОщ + U_nU)- Катт/Si^,

где Uni,2 ~ пиковое значение помехи по входам А и В.

Диапазон измеряемых интервалов времени между импульсами, поступающими на вход «А» и «В» от 5010'⁹ до 1 с

Диапазон сравниваемых частот при измерении отношения двух непрерывных синусоидальных или видеоимпульсных сигналов, поступающих на входы А и В:

высшей из сравниваемых частот от1 до 100-10° Гц; низшей из сравниваемых частот от 0,1 до 100-10⁶ Гц. Пределы допускаемой относительной погрешности измерения отношения частот

5 — i (5₃ап / tc-f_H + 1 / tc-f_B) .

где f_H, f_B - значения низшей и высшей из сравниваемых частот соответственно. Диапазон измеряемых частот по входу С от 100 до 1000 МГц Диапазон измеряемых частот по входу D от 1 до 17,85 ГГц.

Пределы допускаемой относительной погрешности измерения частоты по входам С и D:

6f = ± (б₀ + Atp / t_c)

Питание прибора осуществляется от сети переменного тока напряжением (220 ± 22) В частотой (50 ± 1) Гц.

Мощность, потребляемая прибором, не более, В-А

Габаритные размеры, не более, мм

длина

ширина

высота

Масса прибора (без упаковки), не более, кг

Климатические условия применения:

рабочие условия:

Гамма-процентный ресурс прибора Т_р (у)при у - 95 %, не менее, ч           10000.

Гамма-процентный срок службы прибора Т_сл(у) при у = 95 %, не менее, лет 15. Электрическая изоляция между сетевыми выводами и корпусом прибора выдерживает без пробоя и поверхностного перекрытия испытательное напряжение синусоидальной формы частотой 50 Гц:

1500 В среднеквадратического значения в нормальных условиях применения;

900 В при повышенной влажности.

Электрическое сопротивление изоляции между сетевыми выводами и корпусом прибора не менее:

20 МОм в нормальных условиях применения;

5 МОм при повышенной температуре окружающего воздуха;

2 МОм при повышенной относительной влажности окружающего воздуха.

Электрическое сопротивление между зажимом (контактом) защитного заземления и корпусом прибора не более 0,1 Ом

наносится на титульный лист руководства по эксплуатации и формуляра типографским способом и непосредственно на приборы - сеткографическим способом.

Комплектность средства измерений приведена в таблице 1.

Таблица 1

Примечание - Изделия, перечисленные в пунктах 2.4,2.6, 3.2 таблицы 1 поставляются по отдельному заказу

осуществляется по методике поверки (раздел 8 «Поверка прибора» Руководства по эксплуатации), утвержденной руководителем ГЦИ СИ ФГУ «Нижегородский центр стандартизации, метрологии и сертификации» 20.12.2010 г.

Перечень средств измерений (рабочих эталонов), применяемых при поверке, приведен в таблице 2.

Таблица 2

приведены в Руководстве по эксплуатации ТНСК 411142.001 РЭ.

• 1. ГОСТ 22335-98 «Частотомеры электронно-счетные. Общие технические требования и методы испытаний».

• 2. ГОСТ 8.129-2013 ГСИ «Государственная поверочная схема для средств измерения времени и частоты».

• 3. Частотомер универсальный 43-86. Технические условия. ТНСК.411142.001 ТУ.

• 4. Методика поверки частотомера универсального 43-86 приведена в разделе 8 «Поверка прибора» Руководства по эксплуатации ТНСК.411142.001РЭ, утвержденном руководителем ГЦИ СИ ФГУ «Нижегородский центр стандартизации, метрологии и сертификации» 20.12.10 г.

Закрытое акционерное общество «Научно - производственная фирма «Техноякс» (ЗАО «НПФ «Техноякс»)

ИНН 7719247218

105484, г. Москва, ул. 16-я Парковая, д. 30

Т/ф.: (499) 464-23-47,464-59-81

E-mail: pav@tehnojaks.ru

Государственный центр испытаний средств измерений ФГУ «Нижегородский ЦСМ» (ГЦИ СИ ФГУ «Нижегородский ЦСМ»)

603950 г. Нижний Новгород, ул. Республиканская, д. 1

Т/ф (831) 428-57-27,428-57-48

Аттестат аккредитации в Государственном реестре средств измерений №30011-08 действителен до 01 января 2014 г.
