МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

09 декабря 2024 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии де1^а_^^    2024 г. № _^__5

Сведения об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

6

8

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» декабря 2024 г. № 2905

Регистрационный № 51794-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ

Счётчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ предназначены для измерений объёма холодной питьевой воды по ГОСТ Р 51232-98 при температуре от плюс 5 до плюс 50 ^°С и горячей воды по СНиП 41-02-2003 при температуре от плюс 5 до плюс 95 С, протекающей в системах горячего водоснабжения при давлении не более 1,6 МПа (16 кгс/см²). Счётчики ВСХд, ВСГд, ВСТ предназначены для дистанционной передачи информации об измеренном объёме.

Счётчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ (далее - счетчики) являются механическими крыльчатыми (DN 15; DN 20), сухоходными.

Счётчики состоят из трёх основных частей: корпуса, крыльчатки и счётного механизма. Внутри измерительной камеры корпуса находится пластиковая крыльчатка, закреплённая на осевой муфте, имеющей посадочную площадку для магнитной полумуфты. Проточная часть отделена от счётного механизма уплотнительной панелью, герметично зафиксированной уплотнительным кольцом и прижимной панелью. При вращении уплотнительной панели производится настройка и регулировка счётчика при поверке. Такая конструкция обеспечивает надёжную изоляцию счётного механизма от измерительной камеры корпуса. Магнитная полумуфта счётного механизма находится на одной оси с главной звёздочкой. Таким образом, магнитная муфта передаёт вращение от крыльчатки к счётному механизму. Магнитная муфта защищена от воздействия внешних магнитных полей антимагнитным кольцом.

Счётный механизм крепится к корпусу при помощи пластикового прижимного кольца с ушком для опломбирования от несанкционированного вмешательства.

Счётный механизм имеет пять или восемь роликов для указания объёма в кубических метрах. На оси червяка счётного механизма установлены четыре или один стрелочных указателя с наименьшей ценой деления 0,00005 м³.

Принцип действия счётчиков основан на вращении крыльчатки потоком воды в измерительной камере счётчика. Скорость вращения крыльчатки пропорциональна расходу воды (м³/ч), а количество оборотов пропорционально количеству протекшей воды (м^З). Количество оборотов крыльчатки с помощью магнитной муфты из измерительной полости, находящейся под давлением измеряемой воды, передается работающий при атмосферном давлении воздуха. Счетный шестеренчатого редуктора масштабирует обороты и передает их счётчика, имеющий деления, кратные метру кубическому или

Счётчики ВСХд, ВСГд, ВСТ имеют магнитоуправляемый контакт, предназначенный для формирования выходных импульсов, количество которых пропорционально объёму воды.

Счётчики ВСХ, ВСХд, ВСГ, ВСГд, ВСТ могут выпускаться по классу А и классу В в соответствии с ГОСТ 50193.1-92.

Счётчики выпускаются в пяти модификациях: ВСХ, ВСХд, ВСГ, ВСГд, ВСТ, каждая из которых имеет четыре исполнения. Данные исполнения отличаются диаметром условного прохода, материалом, из которого изготовлен корпус, и конструкцией счётного механизма.

Счётчики модификаций ВСХ, ВСХд рекомендуется устанавливать на трубопроводах холодной воды, на вводах в здания или в отдельные помещения.

Счётчики модификаций ВСГ, ВСГд рекомендуется устанавливать на тупиковых трубопроводах горячей воды, на вводах в здания или в отдельные помещения.

Счётчики модификации ВСТ рекомендуется устанавливать на подающих и обратных трубопроводах систем теплоснабжения и на циркуляционных трубопроводах систем горячего водоснабжения.

Счётчики исполнений ВСХ-15, ВСХ-20, ВСХд-15, ВСХд-20, ВСГ-15, ВСГ-20, ВСГд-15, ВСГд-20, ВСТ-15, ВСТ-20 - корпус изготовлен из латуни, имеют пяти-разрядный барабанный счётный механизм и четыре стрелочных индикатора.

Счётчики исполнений ВСХ-15-01, ВСХ-20-01, ВСХд-15-01, ВСХд-20-01, ВСГ-15-01, ВСГ-20-01,  ВСГд-15-01,  ВСГд-20-01,  ВСТ-15-01,  ВСТ-20-01  - корпус изготовлен

из высокопрочной пластмассы, имеют пяти-разрядный барабанный счётный механизм и четыре стрелочных индикатора.

Счётчики исполнений ВСХ-15-02, ВСХ-20-02, ВСХд-15-02, ВСХд-20-02, ВСГ-15-02, ВСГ-20-02, ВСГд-15-02, ВСГд-20-02, ВСТ-15-02, ВСТ-20-02 - корпус изготовлен из латуни, имеют восьми-разрядный барабанный счётный механизм и один стрелочный индикатор.

Счётчики исполнений ВСХ-15-03, ВСХд-15-03, ВСГ-15-03, ВСГд-15-03, ВСТ-15-03 - корпус изготовлен из высокопрочной пластмассы, имеют восьми-разрядный барабанный счётный механизм и один стрелочный индикатор.

Общий вид счётчиков представлен на рисунке 1.

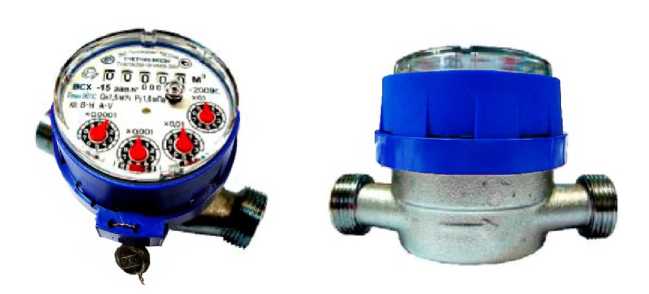

а) Внешний вид счётчиков исполнений ВСХ-15, ВСХ-20, ВСГ-15, ВСГ-20 на примере ВСХ-15 (внешне ВСХ отличаются от ВСГ цветом элементов корпуса, соответственно, синий и красный)

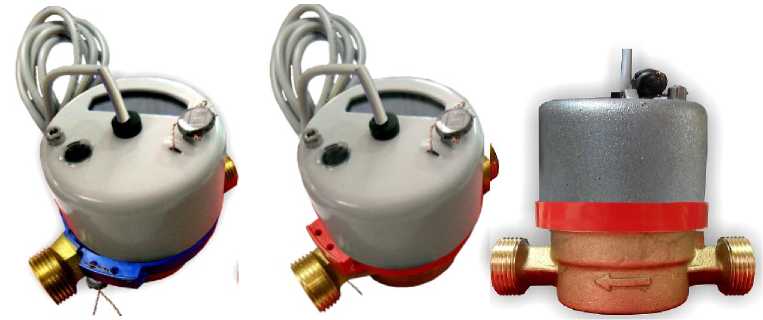

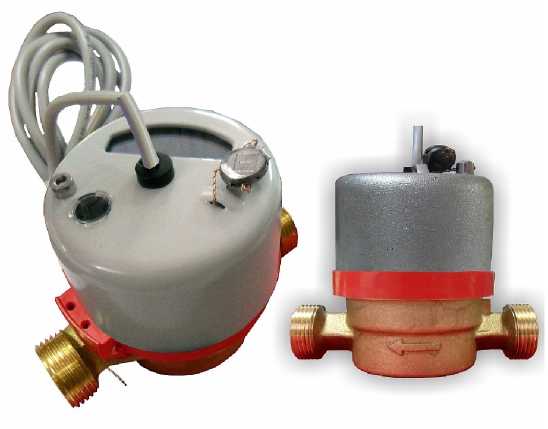

б) Внешний вид счётчиков исполнений ВСХд-15, ВСХд-20, ВСГд-15, ВСГд-20 на примере ВСХд-15 и ВСГд-15 (внешне ВСХд отличаются от ВСГд цветом элементов корпуса, соответственно, синий и красный)

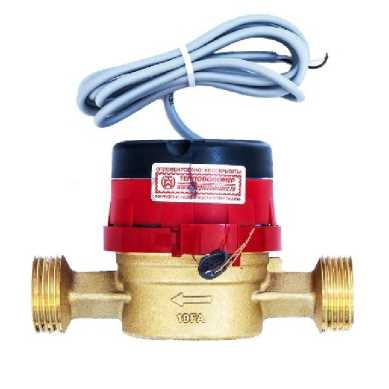

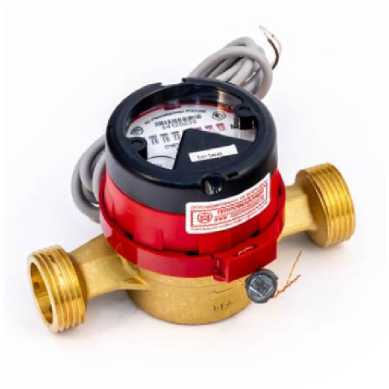

в) внешний вид счётчиков исполнений ВСТ-15, ВСТ-20, на примере ВСТ-15

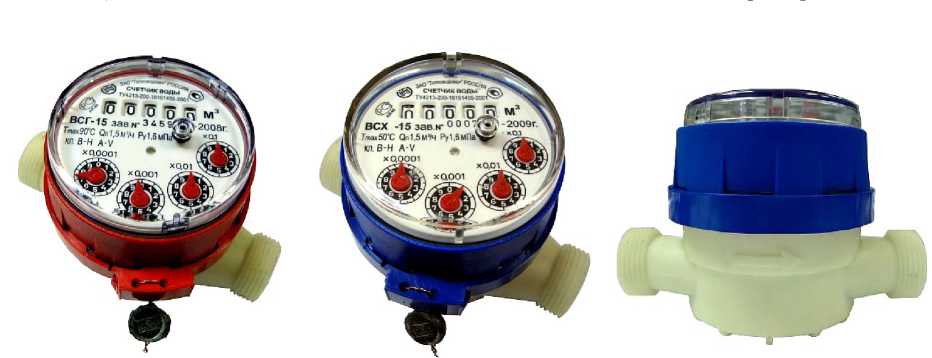

г) внешний вид счётчиков исполнений ВСХ-15-01, ВСХ-20-01, ВСГ-15-01, ВСГ-20-01 на примере ВСГ-15-01 и ВСХ-15-01 (внешне ВСХ отличаются от ВСГ цветом элементов корпуса, соответственно, синий и красный)

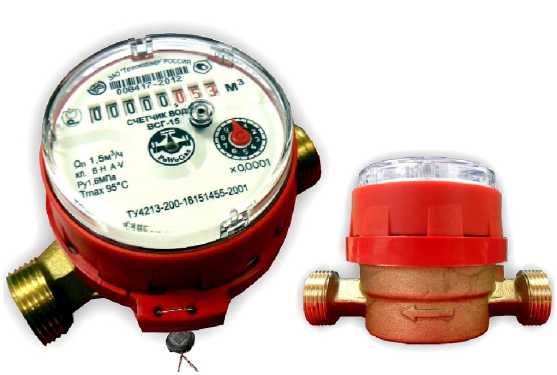

д) внешний вид счётчиков исполнений ВСХ-15-02, ВСХ-20-02, ВСГ-15-02, ВСГ-20-02 на примере ВСГ-15-02 (внешне ВСХ отличаются от ВСГ цветом элементов корпуса, соответственно, синий и красный)

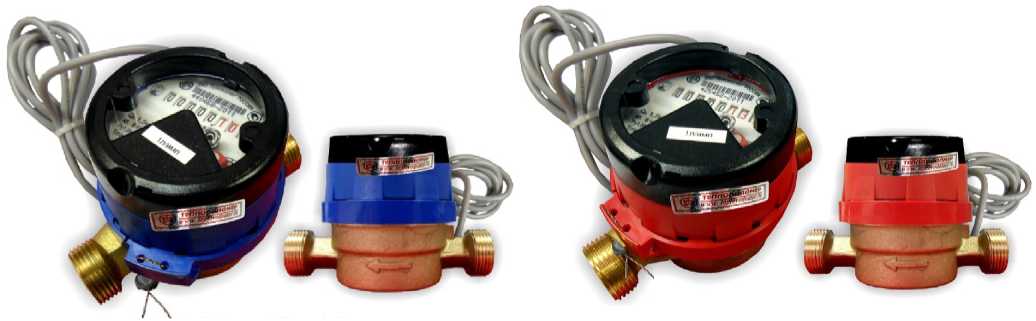

е) внешний вид счётчиков исполнений ВСХд-15-02, ВСХд-20-02, ВСГд-15-02, ВСГд-20-02 на примере ВСХд-15-02 и ВСГд-15-02 (внешне ВСХд отличаются от ВСГд цветом элементов корпуса, соответственно, синий и красный)

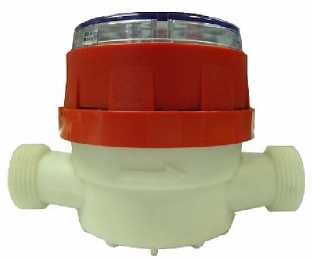

з) внешний вид счётчиков исполнений ВСХ-15-03, ВСГ-15-03,

(внешне ВСХ отличаются от ВСГ цветом элементов корпуса, соответственно, синий и красный)

Рисунок 1 - Общий вид счетчиков

Для защиты от несанкционированного доступа счетчики пломбируются, места пломбировки указаны на рисунке 2. Знак поверки наносится на данные пломбы.

разрушаемая пломба ,

вмвв

^*^плом6а

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

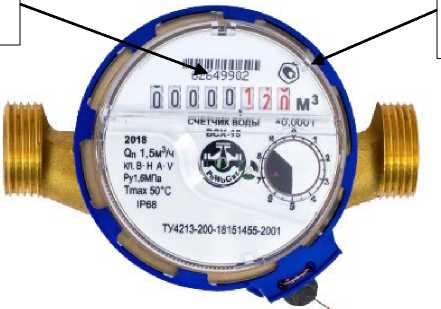

Заводской номер имеет цифровой формат, однозначно идентифицирует каждый экземпляр счётчиков холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ и наносится на лицевую сторону счётчика фотохимическим или типографским методом, место нанесения -в соответствии с рисунком 3.

Знак утверждения типа наносится на лицевую сторону счётчика фотохимическим или типографским методом, место нанесения - в соответствии с рисунком 3.

заводского номера

знака утверждения типа

Рисунок 3 - Места расположения заводского номера и знака утверждения типа средств измерений

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на маркировочную табличку счётчика фотохимическим методом и на титульный лист паспорта типографским методом.

Таблица 3 - Комплектность средства измерений

приведены в разделе 4 документа ПС 4213-200-18151455-2012.

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования;

ГОСТ Р 50601-93 Счётчики питьевой воды крыльчатые. Общие технические условия;

ТУ 4213-200-18151455-01 Счётчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ.

Акционерное общество «Тепловодомер» (АО «Тепловодомер»)

Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, помещ. 2 Телефон/факс: +7 (495) 150-38-16

E-mail: secret@teplovodomer.ru

Web-сайт: teplovodomer.ru

Общество с ограниченной ответственностью «Водомер» (ООО «Водомер») ИНН 5029217654

Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63

Тел./факс: +7 (495) 407-06-94

E-mail: info@vodomer.su

Web-сайт: http://vodomer.su

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Уникальный номер записи в реестре аккредитованных лиц № 30004-08.

в части вносимых изменений

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон/факс: +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Web-сайт: http://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
