О внесении изменений в описание типа на расходомеры многофазные Vx Spectra

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями Филиала ООО «Технологическая Компания Шлюмберже»от 16июня2020 г.№354и№353 приказываю:

• 1.  Утвердить новую редакцию описания типа на расходомеры многофазные Vx Spectra, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 60560-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 0212-9-2014 с изменением № 1 «Инструкция. ГСИ. Расходомеры многофазные Vx Spectra. Методика поверки» и распространить действие документа на расходомеры многофазные Vx Spectra, находящиеся в эксплуатации.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

f                           А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

съедения о а^;т-1ФикА11. у

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2020 г. № 2222

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры многофазные Vx Spectra

Расходомеры многофазные Vx Spectra (далее - расходомеры) предназначены для непрерывных автоматизированных измерений массового расхода и массы скважинной жидкости, нефти и воды, а так же объемного расхода и объема попутного нефтяного газа в составе нефтегазоводяной или газоконденсатной смеси без предварительной сепарации многофазного потока, для измерения объемного расхода и объема природного и попутного нефтяного газа при добыче, подготовке и транспортировке газа, для измерений массового расхода и массы брутто и нетто нефти при ее подготовке и транспортировке.

Принцип действия расходомеров основан на использовании комбинации трубы Вентури и гамма-измерителя фракций. При прохождении потока в трубе Вентури возникает перепад давления, что позволяет измерять полный массовый и объемный расход потока, а гамма-измеритель фракций предоставляет данные о соотношении фракций нефти (или конденсата), газа и воды. Характерной особенностью данной модели расходомеров является анализ полного спектра излучения при определении фракционного состава. Общий вид расходомеров приведен на рисунке 1.

Расходомеры состоят из следующих основных элементов: труба Вентури, измерительный преобразователь давления, температуры и перепада давления, гамма-источник с защитой от несанкционированного доступа и гамма-детектор, вычислительный компьютер с защитой от несанкционированного доступа к данным и настройке оборудования. Опционально расходомеры могут быть оснащены измерителем солености, диэлектрической проницаемости и проводимости воды в многофазном потоке AquaWatcher.

Вычислительный компьютер расходомеров производит расчет расхода фаз смеси (нефти, газа и воды) на основе специально разработанной комплексной (гидродинамической, термодинамической и ядерной) физической модели, учитывающей особенности многофазного потока, включая присущую ему нестабильность.

Для регистрации накопленных за определенный интервал времени значений массы сырой нефти, нефти и воды, а также объема газа расходомеры имеют функцию измерения интервалов времени.

Программное обеспечение (ПО) расходомеров состоит из двух основных частей: программного обеспечения DAFC MK4 (вычислительного компьютера) и программного обеспечения PC (обслуживающего компьютера).

Программное обеспечение DAFC MK4 (метрологически значимое ПО).

Программное обеспечение DAFC MK4 обеспечивает сбор данных от гамма-детектора и многопараметрического датчика, расчеты по математической модели расходомеров и ответы на запросы PC через коммуникационный протокол Modbus.

Обработанные данные о потоке обновляются каждые 10 секунд (предварительные данные поступают каждую секунду) и хранятся в DAFC MK4, готовые для считывания обслуживающим компьютером через Ethernet TCP/IP Modbus или RS485 Modbus.

К данным, которые могут быть получены через Modbus, относятся:

• 1) фазовые концентрации при рабочих условиях;

• 2) мгновенные и средние значения общего массового расхода, объемного и массового расходов воды, нефти и газа в рабочих и стандартных условиях;

• 3) мгновенные и средние значения отношения вода/жидкость (WLR), объемной доли газа в рабочих условиях (GVF), газового фактора (GOR), содержания воды и осажденных примесей (BSW);

• 4) накопленные значения массы и объема нефти, воды и газа. Программное обеспечение PC (метрологически незначимое ПО).

Обслуживающий компьютер соединен с DAFC MK4, что позволяет оператору получать данные от DAFC MK 4. Обслуживающий компьютер выполняет следующие основные функции:

• - обеспечивает пользователю интерфейс с расходомером в процессе настройки и рабочих измерений;

• - связь по Modbus протоколу с многопараметрическим датчиком;

• - поиск и представление измеренных и рассчитанных величин из DAFC MK4;

• - хранение базовых параметров и конфигурации;

• - хранение данных;

• - наглядное представление результатов мониторинга потока и анализа тенденций. Идентификационные данные ПО приведены в таблице 1.

Т а б л и ц а 1 - Идентификационные данные ПО

Недопустимое влияние на метрологически значимое ПО расходомеров через каналы связи отсутствует. Программное обеспечение расходомеров не оказывает влияния на метрологические характеристики расходомеров.

Защита программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) дан-

ных.

а)

б)

в)

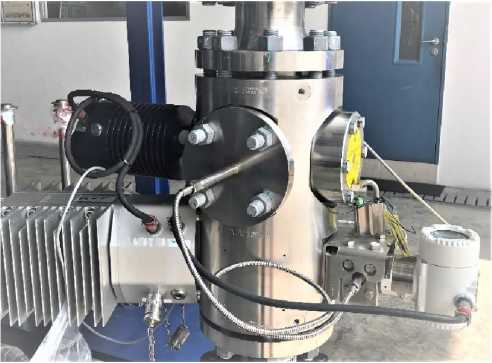

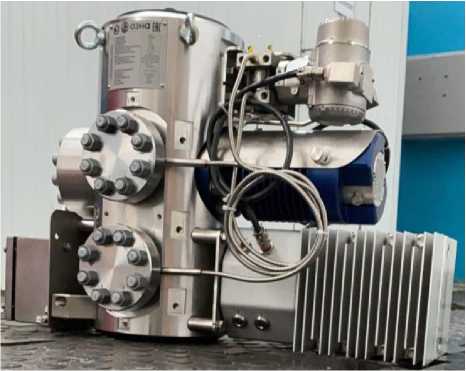

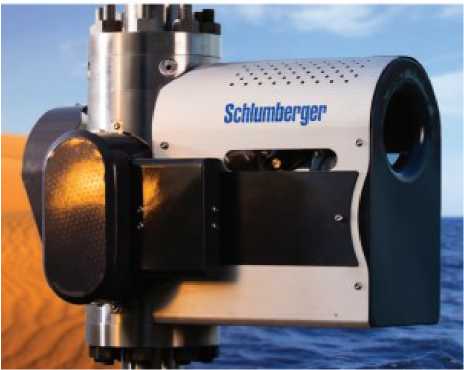

Рисунок 1 - Общий вид расходомеров а, б) Vx Spectra и в) Vx Spectra Снегирь

Корпус радиоактивного источника и гамма-детектора с целью защиты от несанкционированного доступа, дополнительно оснащены противовзломными устройствами с замком (рисунок 2).

Для предотвращения и выявления несанкционированного доступа применяются пломбы на основе краски или индикаторные пломбировочные наклейки на метрологически значимых элементах расходомера или на элементах, предотвращающих доступ к контрольно-измерительным приборам. Как правило, пломбы красного или желтого цвета.

Противовзломное устройство на корпусе гамма-детектора

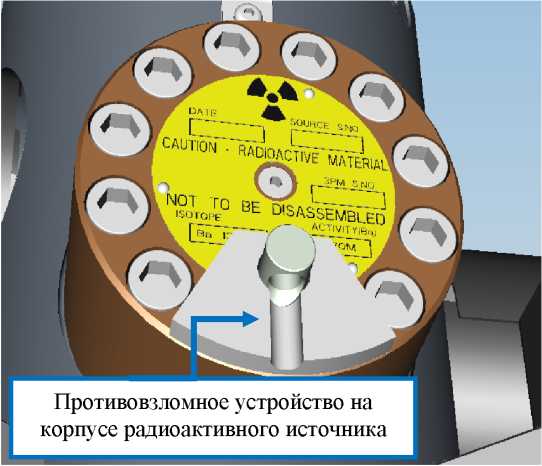

Рисунок 2 - Расположение противовзломных устройств в моделях Vx Spectra

Противовзломное устройство на корпусе радиоактивного источника

N0 ' ТО BE DISASSEMBLE

Противовзломное устройство на корпусе гамма-детектора

Рисунок 3 - Расположение противовзломных устройств в моделях Vx Spectra Снегирь

Основные метрологические характеристики расходомеров приведены в таблице 2. Основные технические характеристики расходомеров и параметры измеряемой среды приведены в таблице 3.

Т а б л и ц а 2 - Метрологические характеристики расходомеров.

Т а б л и ц а 3 - Основные технические характеристики расходомеров

наносится на металлическую табличку, укрепленную на корпусе расходомера, методом лазерной маркировки или аппликацией, и/или типографским или иным способом на титульных листах руководства по эксплуатации и паспорта, с указанием номера свидетельства об утверждении типа средств измерений и даты его выдачи.

Комплектность средства измерений

Комплектность поставки расходомера соответствует таблице 7. Т а б л и ц а 4 - Комплектность поставки расходомера.

Поверка осуществляется по документу МП 0212-9-2014 «Инструкция. ГСИ. Расходомеры многофазные Vx Spectra. Методика поверки» с изм. № 1, утвержденным ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 15.03.2020 г.

Основные средства поверки проливным способом:

• - рабочие эталоны 1-го разряда единицы массового расхода газожидкостных смесей по ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»

Основные средства поверки поэлементным способом:

• - рабочие эталоны единицы давления 1-го или 2-го разряда согласно Приказа Федерального агентства по техническому регулированию и метрологии от 29 июня 2018г. № 1339 «Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа»

• - рабочие эталоны 2-го и 3-го разряда единицы температуры по ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

• - рабочие эталоны единицы электрического сопротивления 3 разряда согласно Приказа Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Государственная поверочная схема для средств измерений электрического сопротивления».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых расходомеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений отсутствуют.

Приказ Минэнерго от 15 марта 2016 г. № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

ПНСТ 360-2019 ГСИ. Измерения количества добываемых из недр нефти и нефтяного газа. Общие метрологические и технические требования

ТУ 265152-080-34452104-2020 Расходомеры многофазные технологии Vx Spectra. Технические условия.

ТУ 4213-010-64156863-2015 Расходомеры многофазные технологии Vx Spectra. Технические условия

Техническая документация фирмы изготовителя «Schlumberger Oilfield (S) Pte Ltd».

Фирма «Schlumberger Oilfield (S) Pte Ltd», Сингапур

Адрес: 1 Phillip street #03-01, 048692, Сингапур;

Тел.: +65 6335 7000

Акционерное общество «ОЗНА - Измерительные системы» (АО «ОЗНА - Измерительные системы»)

ИНН: 0265037983

Адрес: 452607, Российская Федерация, Республика Башкортостан, г. Октябрьский, ул. Северная, д. 60

Телефон: +7 (34767) 9-50-10

Факс: +7 (34767) 9-51-26

E-mail: ms@ozna.ru

Акционерное общество «Тюменский Опытно-Экспериментальный Завод Геофизического Приборостроения» (АО «ТОЭЗ ГП»)

ИНН: 7202077834

Адрес: 625031, Тюменская область, г. Тюмень, ул. Дружбы, д. 124

Телефон: +7 (3452) 47-25-94

Факс: +7 (3452) 47-25-93

E-mail: referent@tzgp.ru

Общество с ограниченной ответственностью «Технологическая компания Шлюмберже» (ООО «Технологическая компания Шлюмберже»)

ИНН: 7709413265

Адрес: Россия, 625048, г. Тюмень, ул.50 лет Октября, д. 14

Телефон: +7(383) 363-0544

E-mail: rca-marketing@slb.com

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ВНИИР -филиал ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU 310592.
