№1001 от 24.04.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 87193
О внесении изменений в описание типа трансформаторов тока наружной установки ТОЛ-НТЗ-35-IV
Приказы по основной деятельности по агентству Вн. Приказ № 1001 от 24.04.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
24 апреля 2019 г.
№ Ю01
Москва
О внесении изменений в описание типа на трансформаторы тока наружной установки ТОЛ-НТЗ-35-IV
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «НТЗ «Волхов» б/д № 89а приказываю:
-
1. Внести изменения в описание типа на трансформаторы тока наружной установки TOJI-HT3-35-IV, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 62259-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
г \
Подлинник электронного документа, подписанного ЭЯ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
ОЯ ДЕНИЯ О С! Р1ИФИКАН Jl I
Сертификат: OOE1036EE327UE880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» апреля 2019 г. № 1001
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока наружной установки ТОЛ-НТЗ-35-IV
Назначение средства измеренийТрансформаторы тока наружной установки ТОЛ-НТЗ-35-IV (далее по тексту -трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 35 кВ.
Описание средства измеренийПринцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в открытые распределительные устройства (ОРУ) и являются комплектующими изделиями.
Трансформаторы тока наружной установки ТОЛ-НТЗ-35-IV - опорные, с литой изоляцией, одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков (переключения) первичной и (или) вторичных обмоток.
Трансформаторы выполнены в виде опорной конструкции и состоят из магнитопроводов и обмоток, выполненных в литом корпусе из компаунда на основе циклоалифатической смолы, обеспечивающим основную изоляцию и защиту обмоток от климатических и механических воздействий.
Трансформаторы выполняются с двумя уровнями изоляции «а» или «б» по ГОСТ 1516.3-96.
Удельная длина пути утечки внешней изоляции трансформаторов при эксплуатации соответствует степени загрязнения IV (очень сильной), и составляет не менее 3,1 см/кВ по ГОСТ 9920-89.
Трансформаторы выпускаются в виде конструктивных исполнений 11 и 21. Трансформаторы с переключением по первичной обмотке имеют в своем обозначении букву «П». Трансформаторы с отпайками на вторичных обмотках имеют в своем обозначении букву «К».
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов М10.
Выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закрепленной на основании и закрываемой съемной защитной крышкой, пломбируемой от несанкционированного доступа. Провода, подключаемые к вторичным обмоткам, заводятся в контактную коробку через специальные кабельные вводы.
Маркировка первичной обмотки выполнена методом литья на корпусе трансформаторов.
Маркировка вторичных обмоток выполнена методом литья на корпусе трансформаторов или методом липкой аппликации.
Общий вид трансформаторов представлен на рисунках 1 - 2.
Крепление трансформаторов на месте установки производится с помощью четырех болтов М12 к опорным элементам крепления (швеллерам), расположенных на основании трансформаторов и образующих установочную раму.
На установочной раме трансформаторов расположен болт заземления М12.
Трансформаторы имеют табличку технических данных на боковой поверхности корпуса с предупреждающей надписью о высоком напряжении на выводах разомкнутых обмоток.
Рабочее положение трансформаторов в пространстве - вертикальное, выводами первичной обмотки вверх.

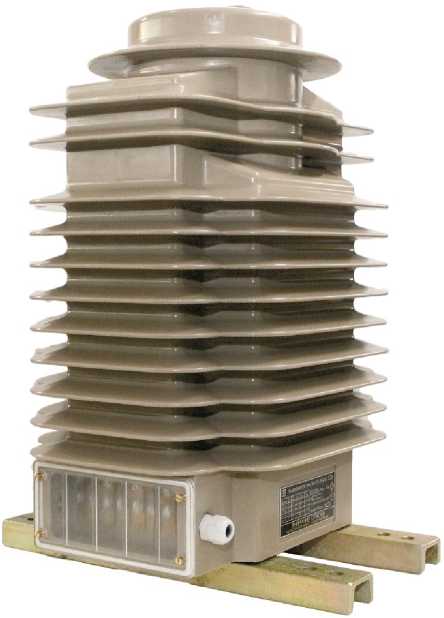

Рисунок 1 - Общий вид трансформаторов тока наружной установки ТОЛ-НТЗ-35-IV-ll

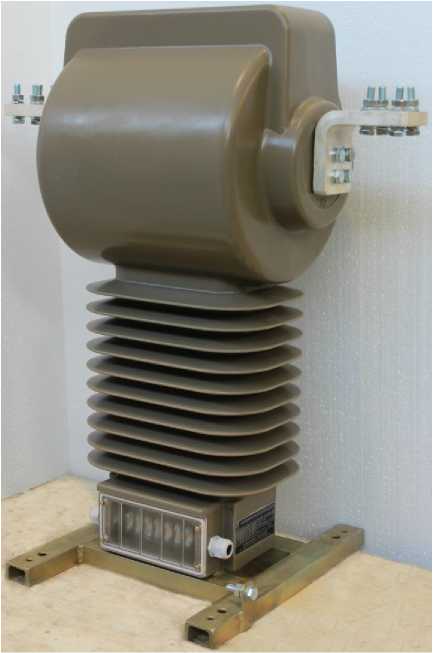

Рисунок 2 - Общий вид трансформаторов тока наружной установки ТОЛ-НТЗ-35-^-2'1
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики трансформаторов тока наружной
установки ТОЛ-НТЗ-35-IV
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальный первичный ток, А |
от 5 до 3000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Число вторичных обмоток |
до 6 |
|
Номинальная вторичная нагрузка, В^А
|
1; 2; 2,5 от 3 до 100 включ. |
|
Класс точности 1) вторичных обмоток:
|
0,2; 0,2S; 0,5; 0,5S; 1; 3; 5; 10 5Р;10Р |
|
Номинальная предельная кратность вторичных обмоток для защиты, Кном |
от 2 до 35 включ. |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, Кбном |
от 2 до 35 включ. |
|
Номинальная частота напряжения сети, Гц |
50 или 60 2) |
|
Габаритные размеры, мм, не более (с установочной рамой)
|
750 470 890 |
|
Масса, кг, не более |
170 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1, диапазон рабочих температур от -60 до +40 °С 3), относительная влажность воздуха 100 % при +25 °С; или Т1, диапазон рабочих температур от -10 до +50 °С 3), относительная влажность воздуха 100 % при +35°С |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
4405 |
|
Примечания
| |
наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографс ким способом.
Комплектность средства измеренийТаблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока наружной установки ТОЛ-НТЗ-35-IV |
3414-013-30425794-2015 |
1 шт. |
|
Паспорт |
0.НТЗ.486.033 ПС |
1 экз. |
|
Руководство по эксплуатации |
0.НТЗ.142.033 РЭ |
1 экз. 1) |
|
Примечание - 1) при поставке партии трансформаторов в один адрес количество экземпляров РЭ может быть уменьшено, но должно быть не менее 1 экземпляра на партию из 12 штук | ||
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока наружной установки ТОЛ-НТЗ-35-IVГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного прео бразования синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ 3414-013-30425794-2015 Трансформаторы тока наружной установки ТОЛ-НТЗ-35-IV. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Невский Трансформаторный Завод «Волхов» (ООО «НТЗ «Волхов»)
ИНН 5321152861
Адрес: 173008, г. Великий Новгород, ул. Северная, д. 19
Телефон (факс): +7 (8162) 94-81-02 (+7 (8162) 94-81-03)
Web-сайт: http://www.ntzv.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
В части вносимых изменений:
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
