МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

07 декабря 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Л                           \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «07» декабря 2021 г. № 2753

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» декабря 2021 г. № 2753

Лист № 1 Регистрационный № 76518-19 Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные Quantium

Колонки топливораздаточные Quantium (далее - ТРК) предназначены для измерений объема жидкого моторного топлива (бензин, керосин, дизельное топливо), далее - ЖМТ, при выдаче в топливные баки.

Принцип действия ТРК основан на измерениях объема ЖМТ, которое из резервуара через обратный клапан, фильтр предварительной очистки и насосный моноблок с газоотделителем, подается в двухпоршневой/четырехкамерный измеритель объема TQM, производства фирмы «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство (далее - измеритель объема), из которого, через клапан двойного действия, разрывную муфту и раздаточный рукав с краном, поступает в топливный бак транспортного средства.

В ТРК реализован прямой метод измерений объема ЖМТ, проходящего через ТРК, с помощью измерителя объема, в единицах объема.

При протекании ЖМТ через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, ЖМТ при этом вытесняется из измерительной камеры. Поступательное движение поршней преобразуется во вращательное движение кривошипов и через шестерни передают вращательное движение на вал генератора импульсов, в котором, магнито-электронным датчиком (на основе эффекта Холла), преобразуется в последовательность электрических импульсов, поступающих в контроллер с устройством индикации (LCD или VGA), далее -отсчетное устройство, на цифровом индикаторе которого индицируется количество отпущенного ЖМТ, его цена и стоимость.

Установка показаний указателя разового учёта на устройстве индикации в положение нуля перед каждым измерением объёма ЖМТ производится автоматически.

ТРК состоит из:

• - корпуса с рамой;

• - гидравлического блока (с насосом - всасывающий или без насоса - напорный);

• - двухпоршневого/четырехкамерного измеритель объема типа TQM с генератором импульсов, производства фирмы «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство.

• - контроллера TQC с устройством индикации - LCD (жидкокристаллический дисплей) или VGA (светодиодный дисплей);

• - раздаточного рукава с краном для ЖМТ (количество и расположение - в зависимости от заказанной модификации).

• - счетчика суммарного учета объема, выданного ЖМТ (для каждого вида);

- устройства для заземления ТРК и пр.

ТРК выпускаются в следующих сериях: 110; 210; 310; 410; 510 (серии отличаются конструктивным особенностями корпуса/рамы, количеством раздаточных рукавов с краном, наличием или отсутствием механизма убора рукава и опциями).

Серии 210; 310; 410; 510 могут изготавливаться с опцией «мастер» (возможность подключения сателлита с одной или двух сторон). ТРК с опцией «мастер» предназначены для использования «мастера» и сателлита одновременно при выдаче ЖМТ в баки большегрузных транспортных средств, которые располагаются с двух сторон транспортного средства. Таким образом оба бака большегрузного транспортного средства наполняются поочередно за одну транзакцию, без необходимости маневрирования большегрузного транспортного средства на АЗС.

Серия 510 может изготавливаться с механизмом полной уборки рукава и механизмом частичной уборки рукава. Механизмы уборки рукава расположены вертикально внутри корпуса и отделены по продуктам перегородками, образуя вертикальные колонны. Количество колонн зависит от конструкции гидравлики. Кроме того, серия 510 может изготавливаться в модульной версии. Модульная версия позволяет производить замену устройств индикации LCD или VGA непосредственно на месте установки ТРК по желанию заказчика без конструктивных доработок корпусной рамы.

Применяемые устройства индикации LCD или VGA всех модификаций ТРК конструктивно размещаются в одном блоке, отделенном от гидравлического блока, и могут иметь общее или индивидуальное устройства для подогрева электронного блока в целом или устройства индикации в холодное время года.

ТРК по заказу могут оснащаться системой рекуперации паров (возврата паров) на бензиновую гидравлику.

Обозначения модификаций ТРК:

Quantium Series X1 X2 Х3 Х4 Х5 Х6-Х7-Х8,

где Quantium - тип ТРК, может быть сокращено до буквы «Q»;

Series - номер серии 110, 210, 310, 410, 510;

X1 - обозначение типа корпуса (М - модульная конструкция, отсутствие буквы -не модульная, только для серии 510);

Х2 - обозначение функции одновременной или поочередной заправки (только для серий: 110, 210, 310):

• - SD - заправка с одного рукава (поочередная);

• - DD - заправка с двух рукавов (одновременная);

Х3 - обозначение исполнения механизма убора рукавов (только для серии 510):

• - отсутствие обозначения - исполнение с системой возврата рукавов;

• - SHR - механизм частичного убора рукавов (только для модульных ТРК);

• - FHR - механизм полного убора рукавов (только для модульных ТРК);

Х4 - обозначение производительности и наличие опции «мастер» (одного или нескольких рукавов):

• - отсутствие обозначения 40 л/мин;

• - HS - расход 80 л/мин;

• - HSM - расход 80 л/мин с опцией мастер;

• - VHS - расход 130 л/мин;

• - SVHS - расход 130 л/мин (специальное исполнение);

• - VHSM - расход 130 л/мин с опцией мастер;

• - SVHSM - расход 130 л/мин с опцией мастер (специальное исполнение);

• - UHS - расход 160 л/мин (только для Quantium 310 серии);

Х5 - обозначение для исполнения сателлит (кроме серии 110):

• - SAT - обозначение для сателлита;

- MSAT - обозначение для сателлита без дисплея;

Х6 - количество видов отпускаемого ЖМТ от 1 до 5;

Х7 - количество раздаточных рукавов от 1 до 10;

Х8- количество колонн от 1 до 5 (только для модульных ТРК).

Общий вид колонок топливораздаточных Quantium (серии: 110, 210, 310, 410, 510) представлен на рисунках 1 - 7.

Схемы пломбировки основных элементов ТРК приведены на рисунках 8 - 16.

Заводские номера ТРК состоят из сочетания заглавных букв латинского алфавита и порядкового номера из арабских цифр нарастающим итогом по системе нумерации предприятия-изготовителя, нанесены на фольгированную самоклеящуюся табличку полиграфическим способом, табличка с наименованием ТРК и заводским номером крепится на корпус ТРК.

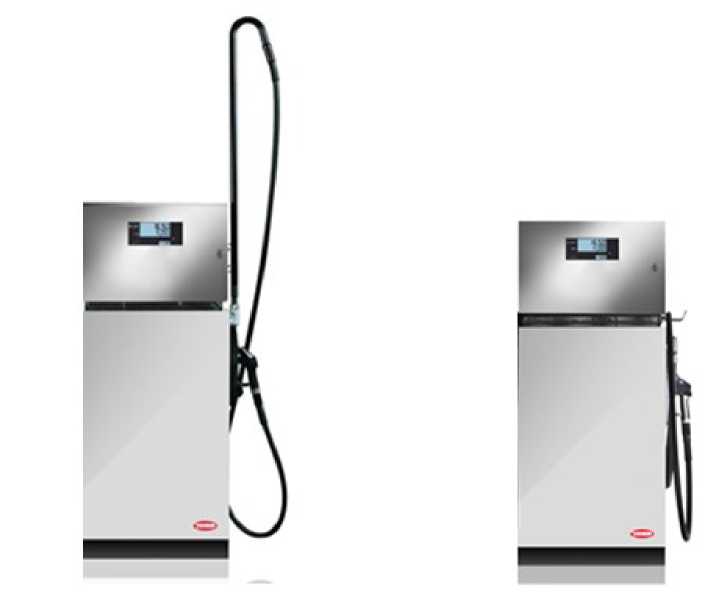

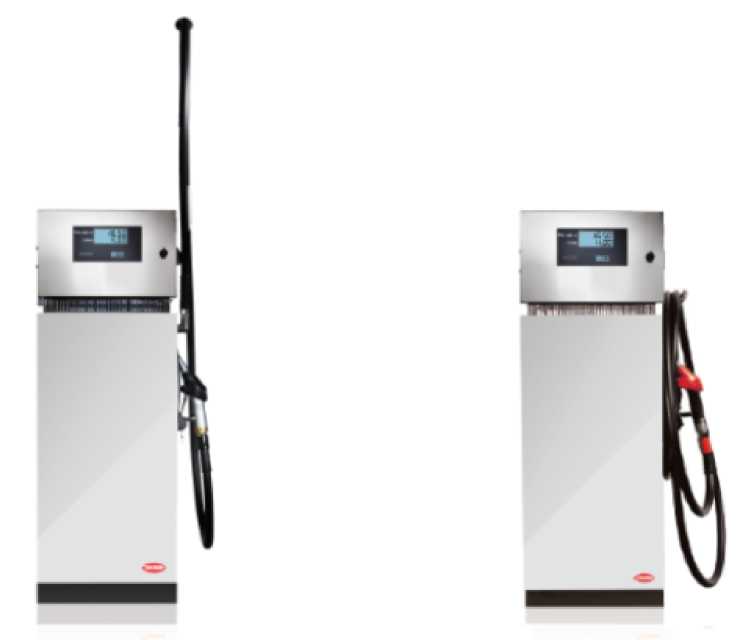

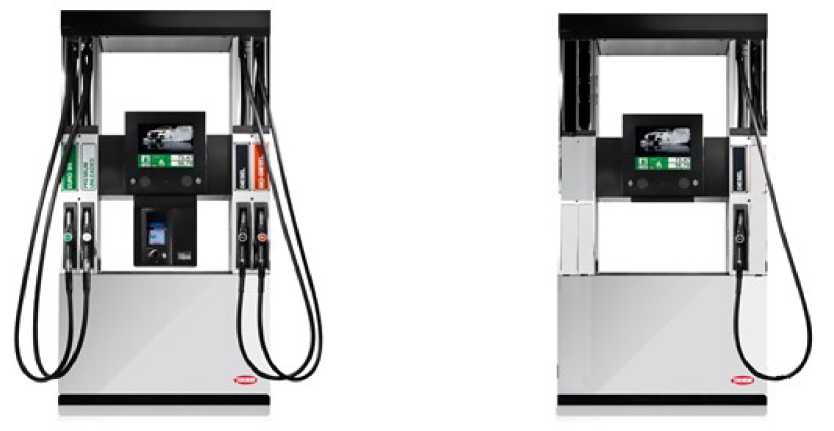

Рисунок 1 - Общий вид ТРК Quantium 110 с мачтой и без мачты

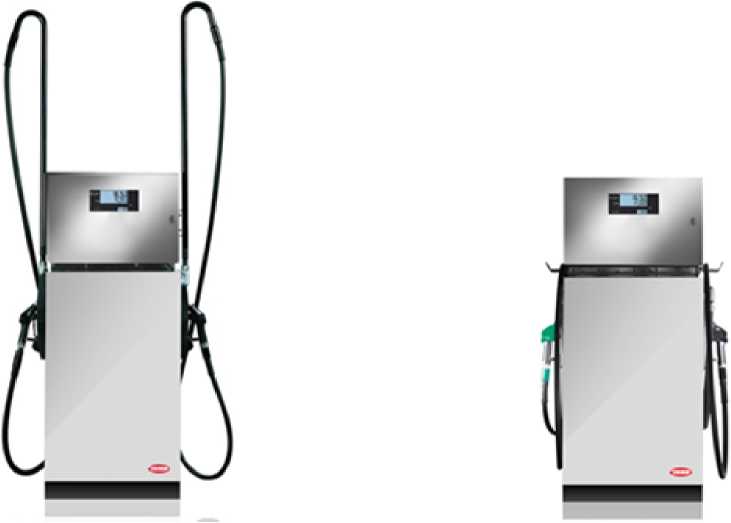

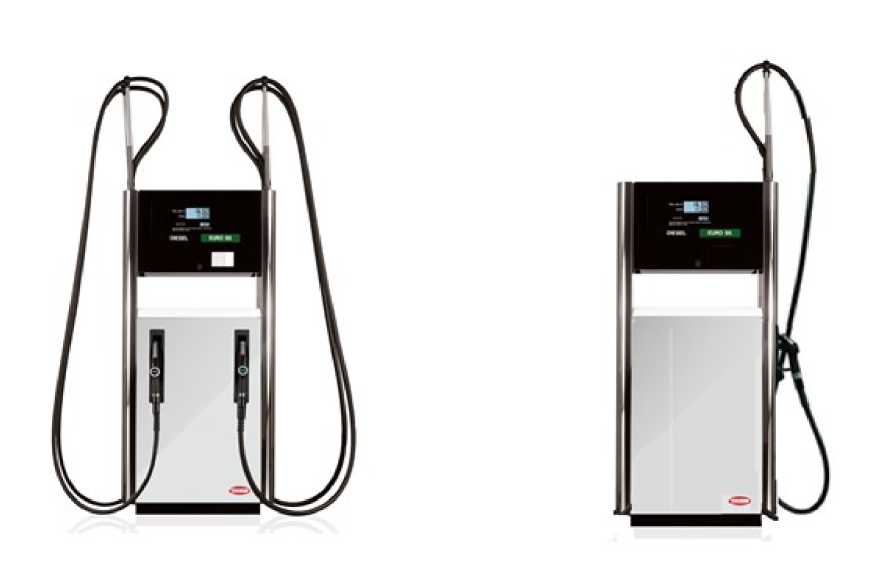

Рисунок 2 - Общий вид ТРК Quantium 210 с мачтой, без мачты

Рисунок 3 - Общий вид сателлита к ТРК Quantium 210 с мачтой, без мачты

Рисунок 4 - Общий вид ТРК Quntium 310 и сателлита к ним

Рисунок 5 - Общий вид ТРК Quantium 410 и сателлита к ним

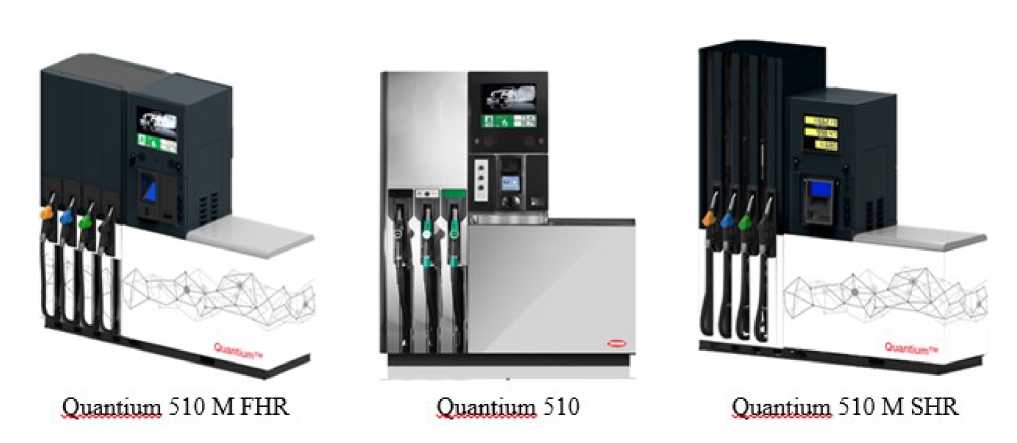

Рисунок 6 - Общий вид ТРК Quantium серии 510

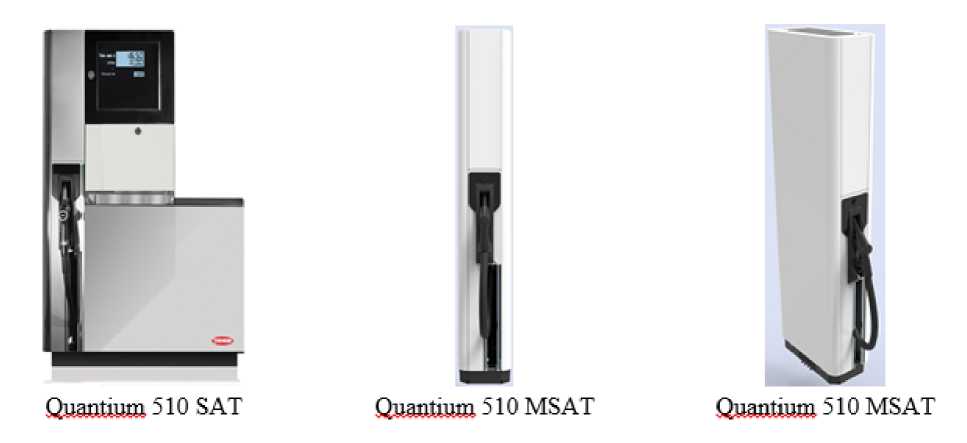

Рисунок 7 - Общий вид сателлита Quantium 510 SAT и Quantium 510 MSAT

ПЛОМБИРОВОЧНЫЙ ЖГУТ БЛОКА

ЗАГЛУШКА ПОРТ А

СЧЕТЧИКА

ПЛОМБА

ПЛОМБИРОВОЧНЫЙ ЖГУТ ДАТЧИКА —(V) ИМПУЛЬСОВ

-- ПЛОМБА ДАТЧИКА ИМПУЛЬСОВ

ПЛОМБА КОРПУСА, поршня и НИЖНЕЙ ЧАСТИ

ПЛОМБА БЛОКА КАЛИБРОВКИ

КАЛИБРОВКИ

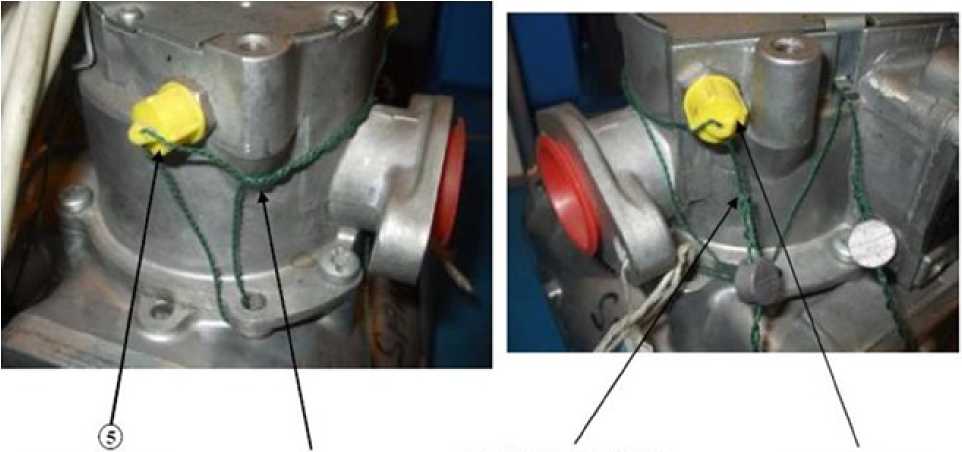

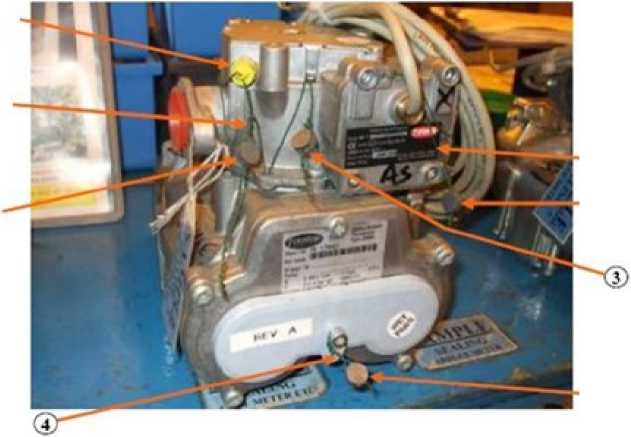

Рисунок 8 - Пломбировка измерителя TQM

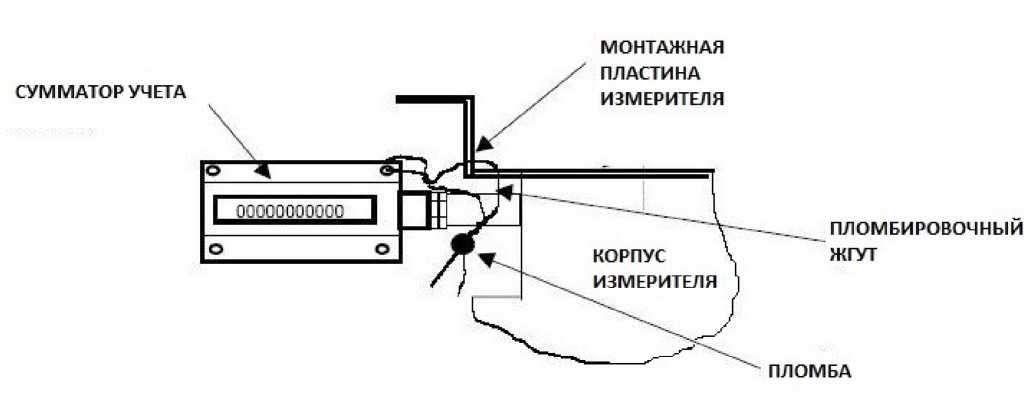

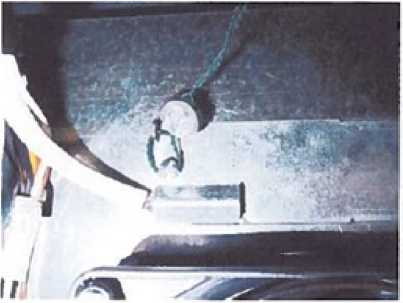

Рисунок 9 - Пломбировка механического сумматора учета

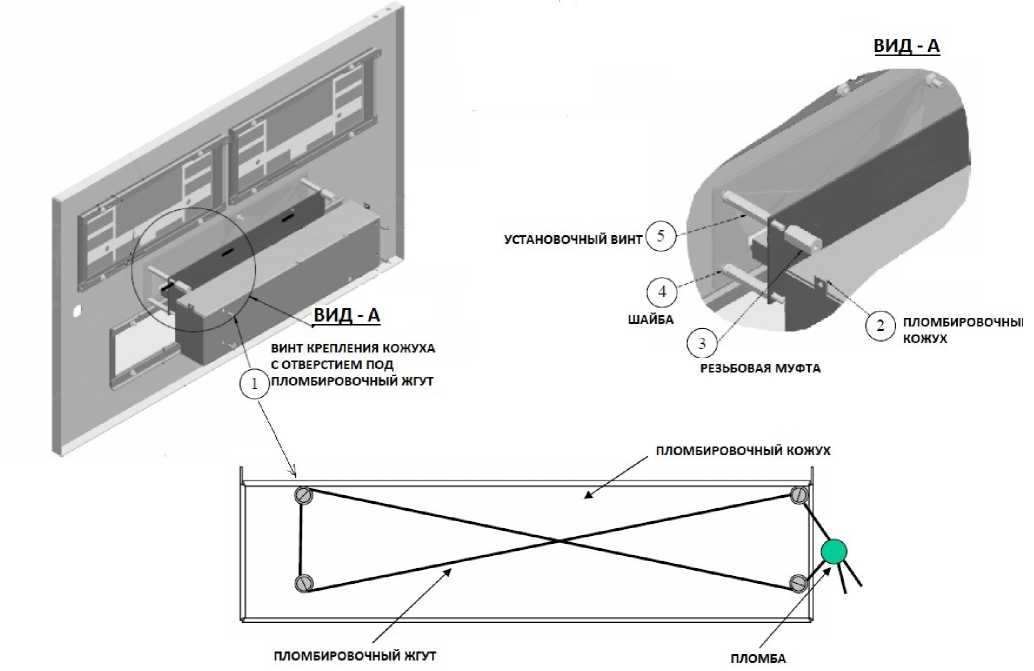

Рисунок 10 - Пломбировка электромеханического сумматора учета (для ТРК серий 110, 210, 310)

УШКО ДЛЯ ПЛОМБИРОВОЧНОГО ПЛОМБА            ЖГУТА

КОЖУХ

ПЛОМБИРОВОЧНЫЙ

ШТИФТ С ОТВЕРСТИЕМ ДЛЯ ПЛОМБИРОВОЧНОГО ЖГУТА

ВИНТ С ОТВЕРСТИЕМ ДЛЯ ПЛОМБИРОВОЧНОГО ЖГУТА

КОЖУХ

ПЛОМБИРОВОЧНЫЙ

ВИНТ С ОТВЕРСТИЕМ ДЛЯ ПЛОМБИРОВОЧНОГО ЖГУТА

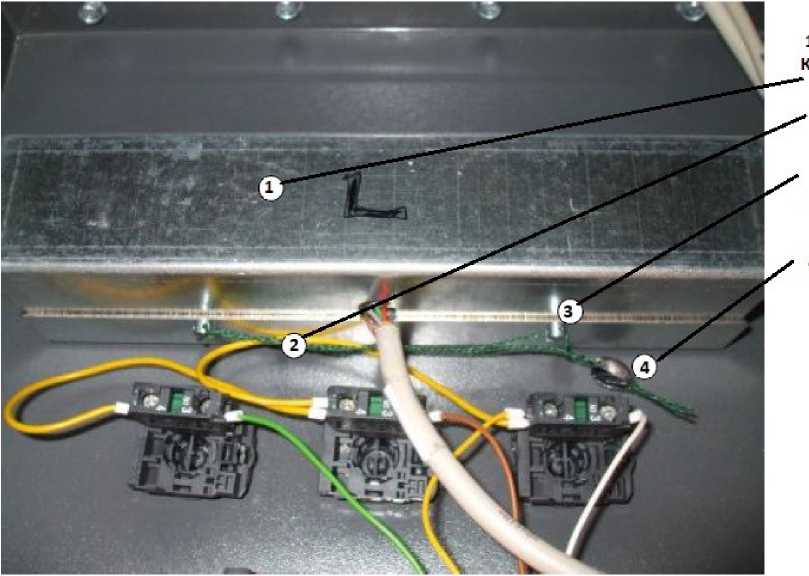

- ПЛОМБИРОВОЧНЫЙ

2- ПЛОМБИРОВОЧНЫЙ ЖГУТ

3 - ПЛОМБИРОВОЧНЫЙ ШТИФТ С ОТВЕРСТИЕМ ПОД ЖГУТ

4- ПЛОМБА

Рисунок 11 - Пломбировка электромеханического сумматора учета (для ТРК серий 410 и 510)

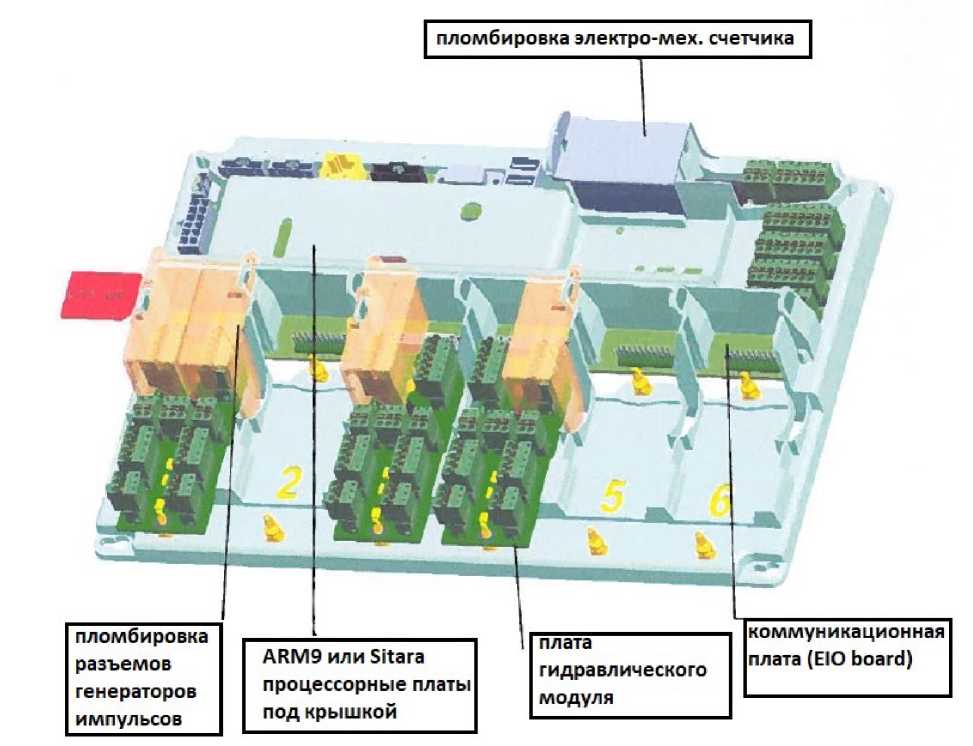

пломбировка электро-мех. счетчика

плата гидравлического модуля

пломбировка разъемов генераторов импульсов

ARM9 или Sitara процессорные платы под крышкой

коммуникационная плата (ЕЮ board)

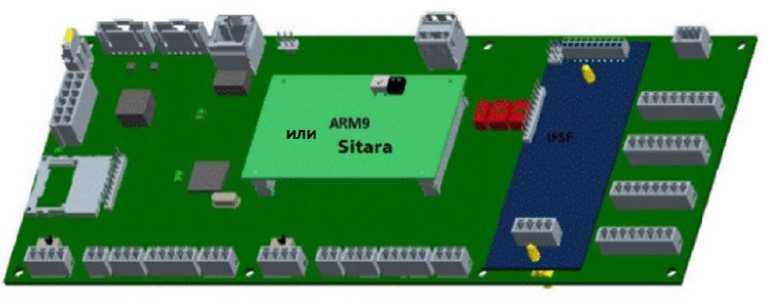

Рисунок 12 - Схема пломбировки платы EIO контроллера TQC

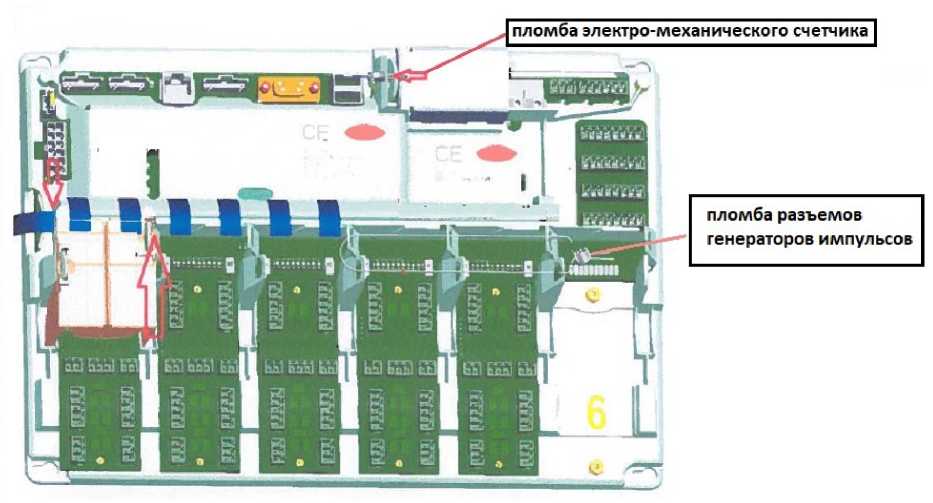

Рисунок 13 - Пломбировка разъемов генераторов импульсов и электромеханического счетчика суммарного учета на плате EIO контроллера TQC

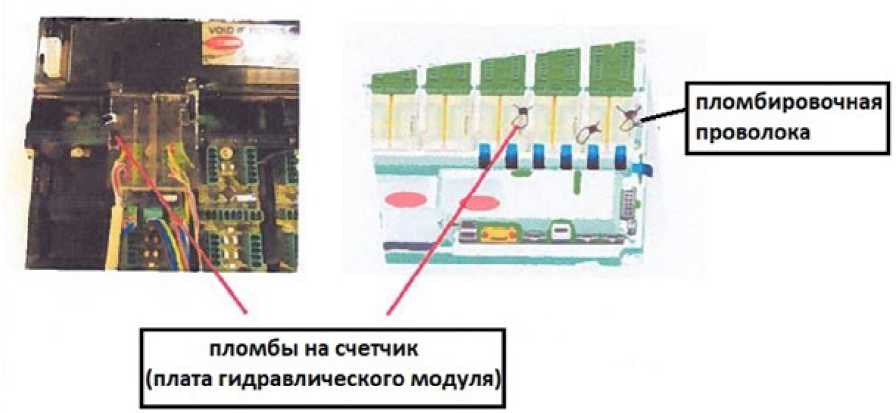

пломбы на счетчик

(плата гидравлического модуля)

пломбировочная проволока

Рисунок 14 - Пломбировка разъемов гидравлических модулей на плате EIO контроллера TQC

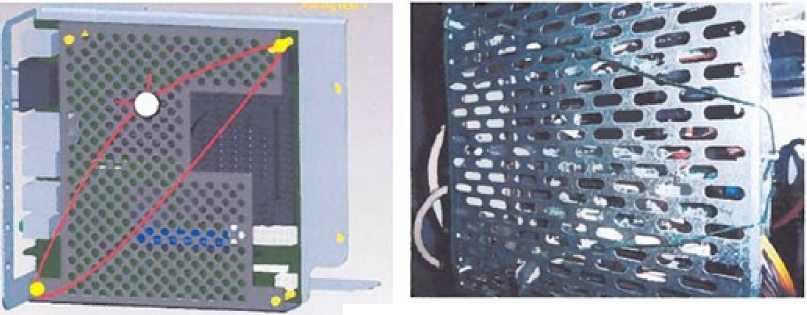

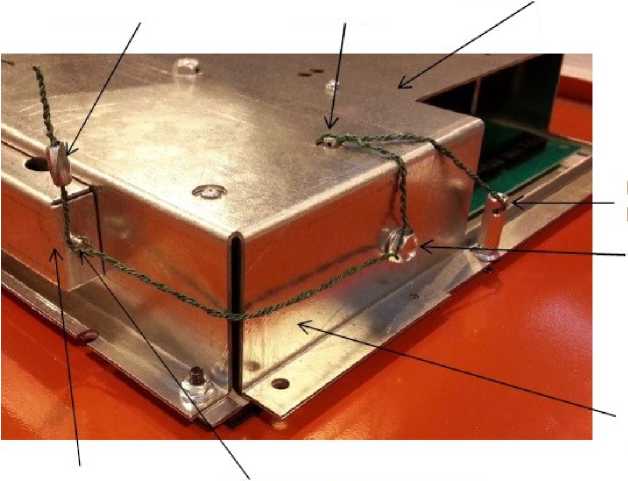

Рисунок 15 - Пломбировка VGA дисплея контроллера TQC

Calibration soalii

0

reset and s*/itcl SMdliltg I *"1

места установки пломб

места пломбировки стикером

* 1 < ** |_и Pulser / Electroflic        „

UHilli

HiHHt]

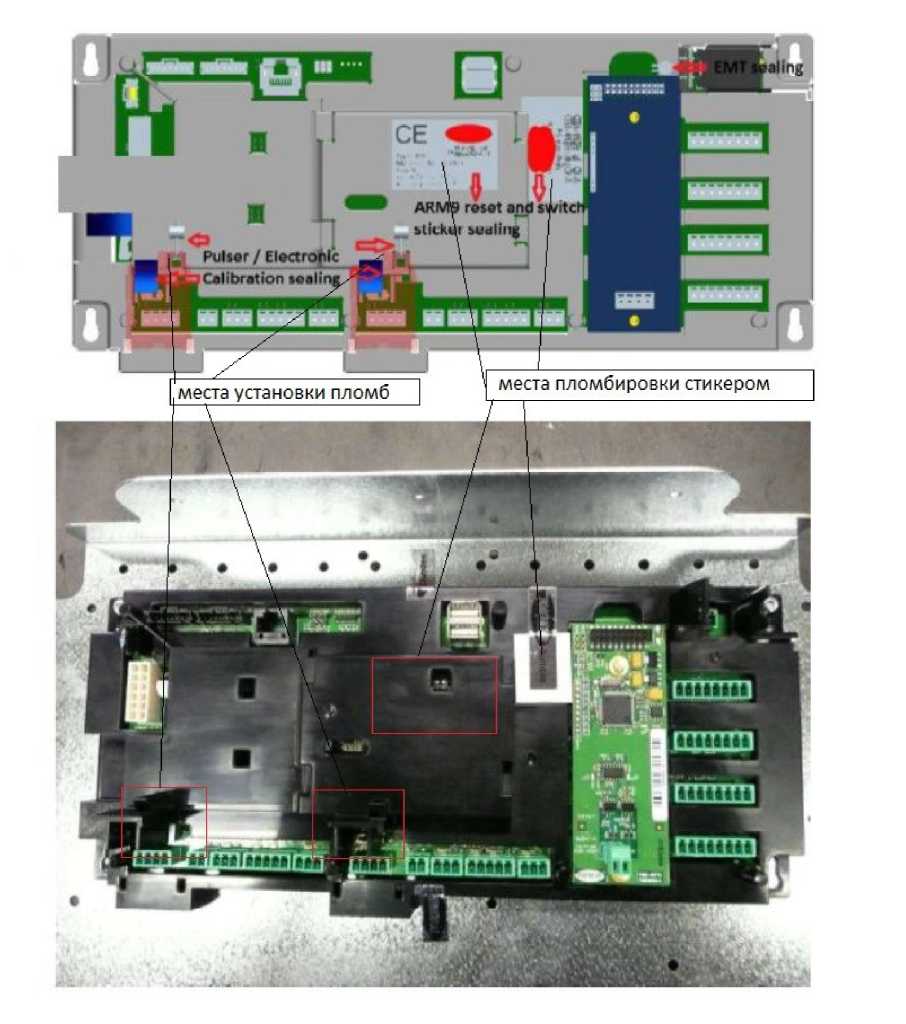

Рисунок 16 - Внешний вид и схема пломбировки платы EST контроллера TQC (для одно-продуктовых ТРК)

Программное обеспечение (ПО) ТРК является встроенным, метрологически значимая часть ПО имеет функции определения выданного объёма ЖМТ, вывода информации о выданном объёме ЖМТ, его стоимости, на устройства индикации, и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен, цены ЖМТ, количества и характера отказов, и реализовано в контроллере TQC. Доступ к интерфейсу для загрузки ПО ограничивается корпусом контроллера TQC и защитной крышкой, которая пломбируется, а также защищен паролем администратора.

Конструкция ТРК исключает возможность несанкционированного влияния на ПО и измерительную информацию. Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллера.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования крышки электронно-вычислительного устройства.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Количество видов ЖМТ, раздаточных рукавов, колонн (для модульной конструкции), габаритные размеры и масса модификаций указаны в таблице 4.

Таблица 4 - Количество видов ЖМТ, раздаточных рукавов, колонн (для модульной конструкции), габаритные размеры и масса модификаций

наносится на маркировочную табличку ТРК фотографическим способом и титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в документе «Руководство по эксплуатации», раздел 6 «Ввод в эксплуатацию».

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Техническая документация изготовителя

Фирма «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство

Адрес: Unit 3, Baker Road, West Pitkerro Industrial Estate, Dundee DD5 3RT United Kingdom

Юридический адрес: Exchange Tower, 19 Canning Street, Edinburgh, EH3 8EH United Kingdom

Телефон: +44 (0) 1382-598-000

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8 Телефон (факс): (495) 491-78-12

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313
