№1552 от 28.06.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 573395
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 30 августа 2023 г. № 1756 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 1552 от 28.06.2024
МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
28 июня 2024 г.
1552
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 30 августа 2023 г. № 1756 «О внесении изменений в сведения об утвержденных типах средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
-
1. Внести изменения в пункт 1 приложения к приказу от 30 августа 2023 г. № 1756 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1552
Лист № 1
Всего листов 7
Регистрационный № 38221-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы растворенного кислорода МАРК-303
Назначение средства измеренийАнализаторы растворенного кислорода МАРК-303 (в дальнейшем анализатор) предназначены для измерений массовой концентрации растворенного в воде кислорода (КРК), уровня насыщения жидкости кислородом (УНК) и температуры водных сред.
Описание средства измеренийДля измерений содержания КРК и УНК в анализаторе используется амперометрический датчик, работающий по принципу полярографической ячейки закрытого типа. Электроды погружены во внутренний раствор электролита, который отделен от анализируемой среды мембраной, проницаемой для кислорода, но непроницаемой для жидкости и паров воды. Кислород из анализируемой среды диффундирует через мембрану в тонкий слой электролита между электродами и мембраной и вступает в электрохимическую реакцию на поверхности катода, который поляризуется внешним напряжением, приложенным между электродами. При этом в датчике вырабатывается сигнал постоянного тока, который при фиксированной температуре пропорционален концентрации растворенного кислорода в измеряемой среде.
Для измерений температуры и для автоматической компенсации температурной зависимости сигнала с датчика кислородного в анализаторе используется датчик температуры (терморезистор). Сигнал с датчика температуры поступает на вход аналого-цифрового преобразователя (АЦП).
АЦП преобразует сигналы датчика кислородного и температуры в коды, поступающие на микроконтроллер.
Микроконтроллер производит обработку полученных кодов и выводит информацию на цифровой жидкокристаллический индикатор.
Градуировка анализатора производится по атмосферному воздуху 100 % влажности с автоматическим учетом атмосферного давления в момент градуировки.
Для учета атмосферного давления при градуировке анализатора по атмосферному воздуху используется встроенный датчик атмосферного давления.
Анализатор представляет собой малогабаритный микропроцессорный прибор и имеет три исполнения.
В состав анализатора растворенного кислорода МАРК-303Т входят блок преобразовательный с датчиком кислородным ДК-302Т с соединительным кабелем длиной 1,5 м и кювета проточная.
В состав анализаторов растворенного кислорода МАРК-303Э и МАРК-303М входят блок преобразовательный с датчиком кислородным ДК-302Э либо ДК-302М соответственно, с соединительными кабелями длиной от 5 до 20 м по согласованию.
Блок преобразовательный выполнен в герметичном пластмассовом корпусе и соединен кабелем с датчиком кислородным.
Электрическое питание анализатора осуществляется от двух гальванических элементов (АА) либо аккумуляторных батарей (АА).

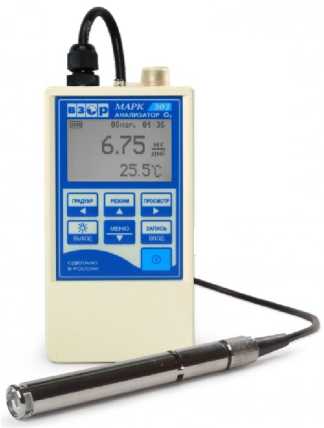

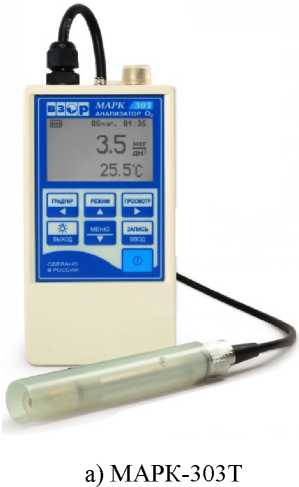

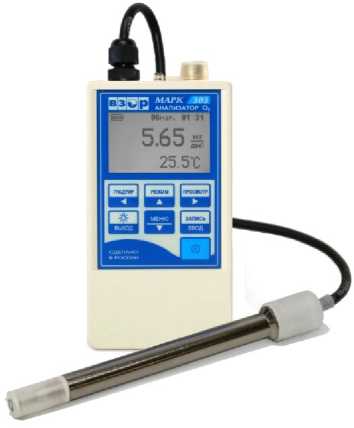

Общий вид анализатора представлен на рисунке 1.

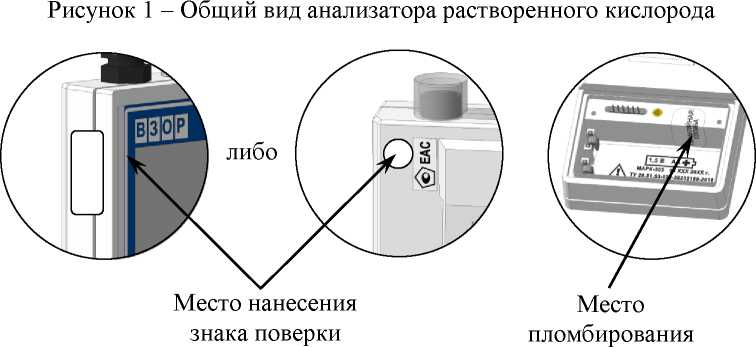

Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки представлены на рисунке 2.
б) МАРК-303Э
в) МАРК-303М
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Знак утверждения типа наносится на специальную табличку на задней панели анализатора методом наклейки. Заводской номер, однозначно идентифицирующий каждый экземпляр средств измерений, состоящий из арабских цифр наносится печатным способом на табличку на задней панели анализатора и табличку, закрепленную в батарейном отсеке анализатора. Также заводские номера анализатора указываются в паспорте средства измерений.
Программное обеспечениеАнализаторы функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений.
Запись метрологически значимого программного компонента (прошивка) производится в процессе изготовления анализаторов с помощью специальных программных средств. Конструкция анализаторов исключает возможность несанкционированного воздействия на
программные компоненты и измерительную информацию в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МАРК-303 |
|
Номер версии (идентификационный номер) ПО |
не ниже 06.00 |
|
Цифровой идентификатор ПО |
33744 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC-16 |
Наименование характеристики
Диапазон измерений анализатора:
а) массовой концентрации растворенного в воде кислорода при температуре анализируемой среды 20 °С, мг/дм3:
-
- для исполнения МАРК-303Т
-
- для исполнений МАРК-303Э и МАРК-303М
б) уровня насыщения жидкости кислородом для исполнения МАРК-303М, % О2 (% насыщения)
в) температуры анализируемой среды, °С____________________________
Пределы допускаемой основной абсолютной погрешности анализатора при температуре анализируемой среды (20,0±0,2) °С:
а) при измерении массовой концентрации растворенного в воде кислорода, мг/дм3:
-
- для исполнения МАРК-303Т
-
- для исполнений МАРК-303Э и МАРК-303М
б) при измерении уровня насыщения жидкости кислородом для
исполнения МАРК-303М, % О2_________________________________
Пределы допускаемой дополнительной абсолютной погрешности анализатора при изменении температуры:
а) анализируемой среды, на каждые ±5 °С от нормальной в пределах рабочего диапазона температур:
-
- при измерении
кислорода, мг/дм3
-
- при измерении
массовой концентрации растворенного в воде
уровня насыщения жидкости кислородом для
исполнения МАРК-303М, % О2
б) окружающего воздуха, на каждые ±10 °С от нормальной в пределах рабочего диапазона температур:
-
- при измерении
кислорода, мг/дм3
-
- при измерении
массовой концентрации растворенного в воде
уровня насыщения жидкости кислородом для
исполнения МАРК-303М, % О2_________________________________
Пределы допускаемой дополнительной абсолютной погрешности анализатора при избыточном давлении анализируемой среды до 0,2 МПа: - при измерении массовой концентрации растворенного в воде кислорода для исполнений МАРК-303Э и МАРК-303М, мг/дм3
Значение
от 0 до 10
от 0 до 20
от 0 до 200 от 0 до +50
±(0,003 + 0,04С)1) ±(0,050 + 0,04С)
±(0,6 + 0,04Х) 2)
+0,012С
± 0,012Х
±(0,002 + 0,002C)
±(0,012 + 0,002Х)
П Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
- при измерении уровня насыщения жидкости кислородом для исполнения МАРК-303М, % О2 |
±0,1Х |
|
Пределы допускаемой абсолютной погрешности анализатора при температуре анализируемой среды, совпадающей с температурой градуировки, находящейся в диапазоне температур от +15 до +35 °С: а) при измерении массовой концентрации растворенного в воде кислорода, мг/дм3:
б) при измерении уровня насыщения жидкости кислородом для исполнения МАРК-303М, % О2 |
+(0,003 + 0,04С) ±(0,050 + 0,04С) +(0,6 + 0,04Х) |
|
Пределы допускаемой основной абсолютной погрешности анализатора при измерении температуры анализируемой среды, °С |
±0,3 |
|
Предел допускаемого значения времени установления показаний анализатора t0,9 при измерении массовой концентрации растворенного в воде кислорода, мин:
|
2 1 |
|
Предел допускаемого значения времени установления показаний анализатора ty при измерении массовой концентрации растворенного в воде кислорода, мин:
|
30 2 |
|
Предел допускаемого значения времени установления показаний анализатора to,9 при измерении температуры анализируемой среды, мин |
1 |
|
Предел допускаемого значения времени установления показаний анализатора ty при измерении температуры анализируемой среды, мин |
3 |
|
Нестабильность показаний анализатора при измерении массовой концентрации растворенного в воде кислорода за время 8 ч, мг/дм3, не более:
|
±(0,0015 + 0,02C) ±(0,025 + 0,02C) |
|
Нормальные условия измерений:
|
от +15 до +25 80 от 84,0 до 106,7 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания анализатора: диапазон напряжения питания постоянного тока, В |
от 2,2 до 3,4 |
|
Потребляемая мощность анализатора при номинальном напряжении питания 3,0 В, мВт, не более |
10 |
|
- без подсветки индикатора |
20 |
|
- с подсветкой индикатора |
300 |
|
Габаритные размеры, мм, не более: а) блок преобразовательный | |
|
- высота |
140 |
|
- ширина |
28 |
|
- длина |
65 |
|
б) датчик кислородный ДК-302Т | |
|
- диаметр |
018 |
|
- длина (без кабеля) в) датчик кислородный ДК-302Э |
115 |
|
- диаметр |
014 |
|
- длина (без кабеля) г) датчик кислородный ДК-302М |
115 |
|
- диаметр |
018 |
|
- длина (без кабеля) |
142 |
|
Масса, кг, не более: - блок преобразовательный |
0,12 |
|
- датчик кислородный ДК-302Т (без кабеля) |
0,1 |
|
- датчик кислородный ДК-302Э (без кабеля) |
0,1 |
|
- датчик кислородный ДК-302М (без кабеля) |
0,1 |
|
Условия эксплуатации:
|
от +1 до +50 |
|
более низких температурах без конденсации влаги, %, не более |
80 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
|
Параметры анализируемой среды: а) температура, °С б) давление, МПа, не более: |
от 0 до +50 |
|
- для исполнения МАРК-303Т |
0,1 |
|
- для исполнений МАРК-303Э и МАРК-303М |
от 0,1 до 0,3 |
|
в) содержание солей, г/дм3 |
от 0 до 40 |
|
г) рн д) скорость потока анализируемой среды через кювету проточную для |
от 4 до 12 |
|
исполнения МАРК-303Т, см3/мин е) скорость движения анализируемой среды относительно мембраны датчика, |
от 400 до 800 |
|
см/с, не менее |
5 |
|
Допустимые концентрации неизмеряемых компонентов, мг/дм3, не более: | |
|
- концентрация растворенного аммиака |
40 |
|
0,2 |
|
МАРК-303М |
0,5 |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
- концентрация растворенного хлора для исполнений МАРК-303Э и МАРК-303М |
4 |
|
Средний срок службы анализатора, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее: | |
|
-для исполнений МАРК-303Т и МАРК-303Э |
20000 |
|
-для исполнения МАРК-303М |
40000 |
наносится на специальную табличку на задней крышке анализатора методом наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество, ш на исполнение |
птук, МАРК- | |
|
303Т |
303Э |
303М | ||
|
Анализатор растворенного кислорода:
|
ВР47.00.000 ВР47.00.000-01 ВР47.00.000-02 |
1 |
1 |
1 |
|
Кювета проточная КП-302Т |
ВР29.03.000 |
1 |
- |
- |
|
Комплект инструмента и принадлежностей |
ВР29.02.500 |
1 |
- |
- |
|
ВР29.02.700 |
- |
1 |
- | |
|
ВР29.12.030 |
- |
- |
1 | |
|
ВР48.06.000 |
1 |
1 |
1 | |
|
Комплект запасных частей КСЭ302Т |
ВР29.10.000 |
1 |
- |
- |
|
Комплект запасных частей КСЭ302Э |
ВР29.10.000-01 |
- |
1 |
- |
|
Комплект запасных частей датчика ДК-302М |
ВР29.12.040 |
- |
- |
1 |
|
Комплект химических реактивов для приготовления «нулевого» раствора |
ВР20.20.000 |
- |
- |
1 |
|
Руководство по эксплуатации |
ВР47.00.000РЭ |
1 |
1 |
1 |
|
Паспорт |
ВР47.00.000ПС |
1 |
1 |
1 |
1) Стандартная длина кабеля L=5 м, по согласованию с заказчиком - до 20 м.
Сведения о методиках (методах) измеренийприведены в разделе «Устройство и работа» руководства по эксплуатации ВР47.00.000РЭ.
Нормативные документы и технические документы, устанавливающие требования к средству измеренийГОСТ 22018-84 Анализаторы растворенного кислорода амперометрические ГСП. Общие технические требования;
ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода);
Р 50.2.045-2005 «Анализаторы растворенного в воде кислорода. Методика поверки»;
ТУ 26.51.53-029-39232169-2018 Анализатор растворенного кислорода МАРК-303. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР») ИНН 5261003830
Адрес: 603003, г. Нижний Новгород, ул. Заводской парк, д. 33, помещ. 2 Телефон (факс): (831) 229-65-50
Web-сайт: http://www.vzornn.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: (831) 428-78-78
Факс: (831) 428-57-95
Web-сайт: http://www.nncsm.ru
E-mail: mail@nncsm.ru
Уникальный номер записи в реестре аккредитованных лиц № 30011-13.
