МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

16 апреля 2018 г.                                             №  716_____

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 50942 «Весы автомобильные неавтоматического действия ВС-А» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «СмартВес» от 25 января 2018 г. № 007/01 и № 015/01 приказываю:

• 1.  Внести изменения в описание типа на весы автомобильные неавтоматического действия ВС-А, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53674-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу ГОСТ OIML R 76-1-2011 (Приложение ДА) и распространить действие документа на весы автомобильные неавтоматического действия ВС-А, находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 50942 «Весы автомобильные неавтоматического действия ВС-А», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 53674-13, в связи с заменой документа на поверку.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 50942 «Весы автомобильные неавтоматического действия ВС-А» на последующие 5 лет.

• 4.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные неавтоматического действия ВС-А (далее - весы) предназначены для статического взвешивания автотранспортных средств.

Принцип действия весов основан на преобразовании действующей на весы нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором наклеены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Данный сигнал передаётся в индикатор, где обрабатывается в соответствии с заданным алгоритмом, с последующей выдачей результата взвешивания на цифровое табло последнего.

Конструктивно весы состоят из грузоприемного, грузопередающего и весоизмерительного устройств.

Грузоприемное устройство (ГПУ) предназначено для принятия нагрузки и включает в себя от одной до четырех жестко связанных между собой секций.

Весоизмерительное устройство предназначено для измерения массы нагрузки и состоит из весоизмерительных датчиков (от 4 до 10 шт.) и индикатора.

Грузопередающие устройства (узлы встройки датчиков) являются связующим звеном между грузоприемным и весоизмерительным устройствами и служат для обеспечения нормальной работы весов при деформации, вызванной изменением температуры и (или) объектом взвешивания.

В весах устанавливаются датчики весоизмерительные тензорезисторные типов С16А или C16i фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (Госреестр № 20784-09), или СИ фирмы «Deasar Sensors Ои», Эстония (Госреестр № 51168-12), или ZSFY фирмы «Keli Elektric Manufacturing Со., Ltd», Китай (Госреестр № 39778-09), или 740 фирмы «UTILCELL», Испания (Госреестр № 50842-12), или 740D фирмы «UTILCELL», Испания (Госреестр № 49772-12).

В весах используются индикаторы CI-2001A фирмы «СAS Corporation, Ltd.», Р.Корея (Госреестр № 50968-12), или ЭТА-01, или 3TD-01 (для цифровых датчиков), производства ООО «СмартВес», г. Санкт-Петербург. Индикатор устанавливается в помещении оператора весов, в котором поддерживается температура, соответствующая условиям эксплуатации индикатора.

Весы имеют структуру условного обозначения:

ВС-А - Х-Х-Х

количество датчиков количество секций максимальная нагрузка, т тип весов

Весы выпускаются в нескольких модификациях, отличающихся максимальными (Мах) и минимальными (Min) нагрузками, количеством секций и другими характеристиками, приведёнными в таблице 2.

Общий вид весов автомобильных ВС-А представлен на рисунке 1.

Рисунок 1

Индикаторы CI-2001A, ЭТА-01 и 3TD-01 имеют встроенное программное обеспечение (далее по тексту - ПО), которое жестко привязано к электрической схеме и идентифицируется по номеру версии ПО. Номер версии ПО высвечивается на дисплее при каждом запуске индикатора.

Несанкционированный доступ к метрологически значимому ПО предотвращается путем использования специального разъема для программирования индикатора, расположенного на задней стенке. Доступ к специальному разъему ограничен металлической планкой, закрытой винтом-заглушкой, которая пломбируется после поверки. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы.

Схемы пломбирования от несанкционированного доступа и место установки пломбы для нанесения оттиска клейма на индикаторе представлены на рисунках 2, 3 и 4.

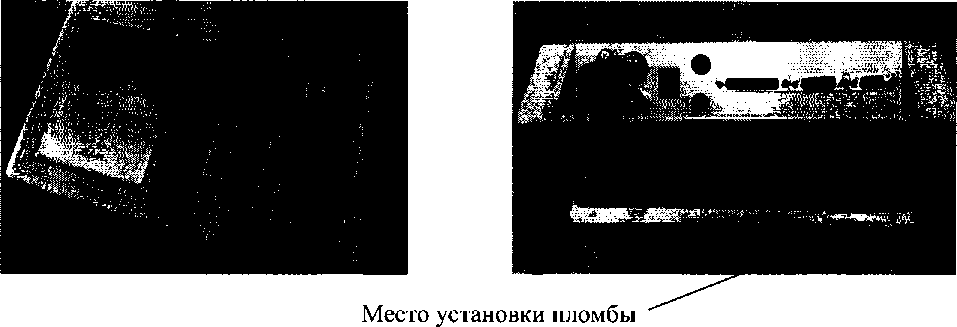

Место установки пломбы

Рисунок 2 - Внешний вид и схема пломбирования индикатора CI-2001А

Рисунок 3 - Внешний вид и схема пломбирования индикатора ЭТА-01

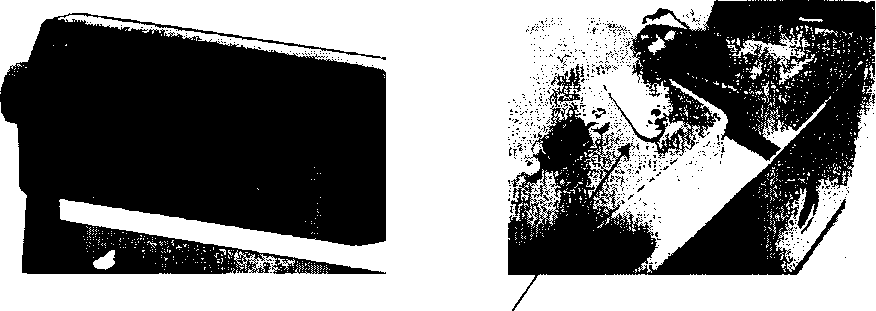

Место установки пломбы

Рисунок 4 - Внешний вид и схема пломбирования индикатора ЭТО-01

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

* Идентификация контрольной суммы доступна только на этапе изготовления весов.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики представлены в таблицах 2-5.

Таблица 2

Таблица 3

Продолжение таблицы 3

Количество секций, число весоизмерительных датчиков, габаритные размеры и масса секции приведены в таблице 4.

Таблица 4

Примечание - количество секций и датчиков одинаково как для обычных весов, так и для двухинтервальных весов.

Перечень весоизмерительных датчиков и индикаторов, применяемых в различных модификациях весов (в том числе и двухинтервальных), приведен в таблице 5.

Таблица 5

наносится на маркировочную табличку, расположенную на ГПУ весов, фотохимическим способом и на титульный лист Руководства по эксплуатации весов ЭТ4274-007-54260022-2013 РЭ типографским способом.

Таблица 6

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири класса точности Mi и Mi-2 по ГОСТ OIML R 111-1-2009 «Гири классов Ei, Ег, Fi, F2, Mi, М1-2, М2, М2-3 и Мз. Метрологические и технические требования».

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 1.3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

Общество с ограниченной ответственностью «СмартВес» (ООО «СмартВес»)

Юридический адрес: 195248, г. Санкт-Петербург, Ириновский пр-т, д.2, литера Л, пом. 119 Почтовый адрес: 141700, МО, г. Долгопрудный, Лихачевский проезд, дом 8, офис 215 ИНН 7806108926

Телефон/факс: +7 (495) 408 67 90, 579 98 36; 579 98 41

E-mail: info@smartves.ru

ГЦИ СИ Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Телефон: (383) 210-08-14; факс; (383) 210-13-60

E-mail: director@sniim.nsk.ru

Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.

В части вносимых изменений                                                 ₍

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
