МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

23 марта 2018 г.

№  532

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 54019 «Приемники измерительные R&S ЕМ 100» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением представительства фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» от 27 февраля 2018 г. № D1 2112/86 приказываю:

1. Внести изменения в описание типа на приемники измерительные R&S ЕМ 100, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56410-14, изложив его в новой редакции согласно приложению к настоящему

приказу.

  • 2. Переоформить свидетельство об утверждении типа № 54019 «Приемники измерительные R&S ЕМ 100», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56410-14, в связи с добавлением нового изготовителя - «Rohde & Schwarz Technologies Malaysia Sdn Bhd», Малайзия.

  • 3.  Управлению метрологии (E.P. Лазаренко), (А.Ю.Кузин) обеспечить в^шахвехсхшш оформление свидетельства ; опйФаниемкттатадзрстет^^йэмврений и выдачу его

хранится в системе электронного документооборота                       •'

юридическому лицу или иг

  • 4. Контроль за исполв э:

ФГУП

«вниимс»

регламентом

С БЕД lI ЕнЯ О ULP Г L itl'/iKA f Е Di I

131 собой.

Заместитель Руководителя

Сертификат: OOE1036ECDCO11E78ODAE0O71B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

* С.С.Голубев

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» марта 2018 г. №532

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приемники измерительные R&S ЕМ100

Назначение средства измерений

Приемники измерительные R&S ЕМ 100 предназначены для измерений амплитудно-частотных характеристик и параметров спектра радиотехнических сигналов, выделения информационных составляющих из модулированных сигналов.

Описание средства измерений

Конструктивно приемник измерительный R&S ЕМ 100 выполнен в виде моноблочного прибора, объединяющего в своем составе входной тракт, преселектор, смеситель, тракт промежуточной частоты (ПЧ), аналогово-цифровой преобразователь (АЦП).

Принцип действия приемников измерительных R&S ЕМ 100 основан на методе последовательного анализа сигнала в широкой полосе частот и параллельного анализа сигналов в узкой полосе частот. Приемники измерительные R&S ЕМ 100 построены по супергетеродинному принципу с измерениями на ПЧ.

Приемники измерительные R&S ЕМ 100 обеспечивают управление всеми режимами работы и характеристиками дистанционно от внешнего компьютера с применением интерфейсов LAN.

Базовый модуль приемника R&S ЕМ100 с рабочим диапазоном частот от 9 кГц до 3,5 ГГц может включать программно реализуемую опцию EM100-FE с расширением СВЧ диапазона от 3,5 до 7,5 ГГц.

Внешний вид приемника измерительного R&S ЕМ 100, обозначение места нанесения знака утверждения типа и знака поверки приведены на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Место

Место

нанесения знака

нанесения знака

поверки

утверждения типа

Приказ Росстандарта №532 от 23.03.2018, https://oei-analitika.ru

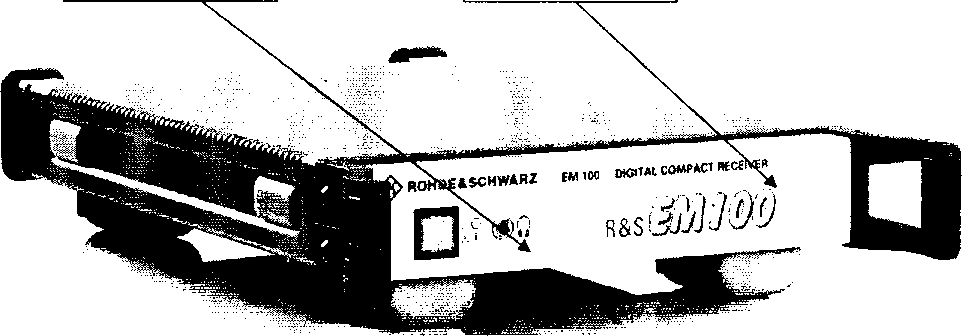

Рисунок 1 - Общий вид средства измерений

Приказ Росстандарта №532 от 23.03.2018, https://oei-analitika.ru

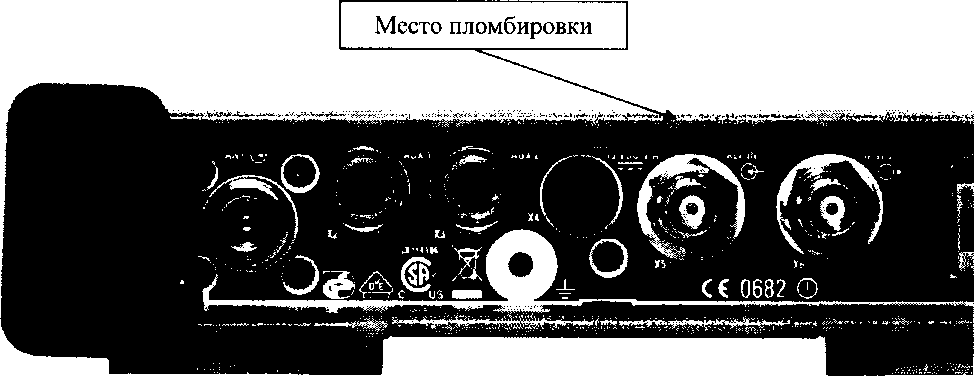

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Работа приемников осуществляется под управлением программного обеспечения (ПО) “ЕМ 100 Instrument firmware”.

Идентификационные данные метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЕМ 100 Instrument firmware

Номер версии (идентификационный номер) ПО

3.1 и выше

Цифровой идентификатор ПО

515А765Е

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Метрологически значимая часть ПО приемников измерительных R&S ЕМ 100 и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц

  • - базовый модуль

  • - с опцией EM100-FE

от 9,0-103 до 3,5 Ю9 от 9,0-103 до 7,5 10’

Пределы допускаемой относительной погрешности измерений частоты

±2 10’6

Диапазон установки полосы обзора, Гц

от 1-Ю3 до 10 106

КСВН входного тракта в диапазоне частот, не более:

  • - от 9 кГц до 6,5 ГГц включ.

  • - свыше 6,5 ГГц до 7,5 ГГц включ.

  • 2.5

  • 3.5

Продолжение таблицы 2

1

2

Диапазон измерений уровня входного сигнала, дБм1

от -137 до 0

Пределы допускаемой погрешности измерений уровня сигнала, дБ

±1,5

Тип преселектора в диапазоне частот:

  • - от 9 кГц до 30 МГц включ.

  • - свыше 0,02 до 1,5 ГГц включ.

  • - свыше 1,5 до 7,5 ГГц включ.

фильтр нижних частот полосовые фильтры комбинация ФВЧ/ФНЧ

Средний отображаемый уровень собственных шумов (полоса 1 Гц) в диапазоне частот, дБм, не более:

  • - от 9 кГц до 20 МГц включ.

  • - свыше 0,02 до 1,5 ГГц включ.

  • - свыше 1,5 ГГц до 7,5 ГГц включ.

-151,5

-158,5

-144,5

Относительный уровень фазовых шумов (при отстройке 100 кГц) в диапазоне частот, дБ/Гц, не более:

  • - от 9 кГц до 20 МГц включ.

  • - свыше 0,02 до 1,5 ГГц включ.

  • - свыше 1,5 до 7,5 ГГц включ.

-104 -95 -81

Режимы отображения

перезапись, усреднение, накопление максимума, накопление минимума

Режимы демодуляции

AM, ЧМ, ИМ, I/Q, ВБП, НБП, CW

Полосы демодуляции, кГц

0,15; 0,3; 0,6; 1,5; 2; 4; 6; 9; 15; 30;50;120;150;

250; 300;500

Напряжение питания от сети переменного тока частотой 50 или 60 Гц с использованием оригинального блока питания, входящего в комплект поставки, В

от 100 до 240

Габаритные размеры (ширина х высота х длина), мм, не более

220 х 45 х 330

Масса, кг, не более (без аксессуаров)

2,5

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха при температуре 20 °C, %

от -10 до 55 до 80

1 Здесь и далее дБм обозначает уровень в дБ относительно 1 мкВ

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на корпус приемника измерительного R&S ЕМ100 в виде наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Приемник измерительный

R&S ЕМ 100

1 шт.

Комплект ЗИП

по заказу

Методика поверки

МП 56410-14

1 экз.

Программное обеспечение

1 шт.

Эксплутационная документация

1 экз.

Поверка

осуществляется по документу МП 56410-14 «Инструкция. Приемники измерительные R&S ЕМ100 фирмы «Rohde & Schwarz GmbH & Со. KG», Германия. Методика поверки», утвержденному ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 04 апреля 2013 года.

Основные средства поверки:

  • - частотомер универсальный 43-86 (регистрационный номер 27901-04);

  • - генератор сигналов низкочастотный ГЗ-119 (регистрационный номер 9173-83);

  • - генератор сигналов СВЧ SMR40 (регистрационный номер 35617-07);

-измеритель модуля коэффициента передачи и отражения Р2М-18 (регистрационный номер 36013-07);

  • - анализатор цепей векторный Е8363В (регистрационный номер 37176-08);

  • - ваттметр поглощаемой мощности МЗ-54 (регистрационный номер 7058-79).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на переднюю панель приемников измерительных R&S ЕМ 100 в соответствии с рис. 1 или на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к приемникам измерительным R&S ЕМ100

ГОСТ Р 8.562-2007. ГСП. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.

Техническая документации фирмы - изготовителя.

Изготовители

Фирма «Rohde & Schwarz GmbH & Со. KG», Германия

Адрес: Muehldorfstrasse 15, 81671 Munich, Germany

Телефон: +49 89 41 29 0

Факс: +49 89 41 29 12 164

Web-сайт: https://www.rohde-schwarz.com

E-mail: customersupport@rohde-schwarz.com

Фирма «Rohde & Schwarz Technologies Malaysia Sdn Bhd», Малайзия

Адрес: PAT SQUARE, Jalan Pelukis Ul/46, Temasya Industrial Park, 40150 Shah Alam, Selangor, Malaysia

Телефон: +603 5569 0011

Факс: +603 5569 0088

Web-сайт: https://www.rohde-schwarz.com

E-mail: support.malaysia@rohde-schwarz.com

Заявитель

Представительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия)

ИНН 9909002668

Адрес: 115093 г. Москва, Павловская, д.7, стр.1

Телефон: +7 (495) 981-3560

Факс: +7 (495) 981-3565

Web-сайт: https://www.rohde-schwarz.ru

E-mail: sales.russia@rohde-schwarz.com

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны

Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)

Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13

Телефон: +7 (495) 583-99-23

Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению испытаний средств измерений в целях утверждения типа№ 30018-10 от 05.08.2011 г.

В части вносимых изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
