ПРИКАЗ.
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Газоанализаторы ALTAIR 5Х, ALTAIR 5Х IR
Приказы по основной деятельности по агентству Вн. Приказ № 1101 от 29.06.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» июня 2020 г. № 1101
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ALTAIR 5X, ALTAIR 5X IR
Назначение средства измеренийГазоанализаторы ALTAIR 5X, ALTAIR 5X IR предназначены для измерений довзрыво-опасных концентраций горючих газов, объемной доли кислорода, горючих газов и диоксида углерода (исполнение ALTAIR 5X IR), а также объемной доли или массовой концентрации вредных газов в воздухе рабочей зоны.
Описание средства измерений Принцип измерений газоанализаторов портативных ALTAIR 5X, ALTAIR 5X IR (далее - газоанализаторы):
-
- по каналу горючих газов - термокаталитический (ALTAIR 5X, ALTAIR 5X IR) или оптический инфракрасный (только в составе ALTAIR 5X IR);
-
- по каналу диоксида углерода - оптический инфракрасный (только в составе ALTAIR 5X IR).
-
- по каналу объемной доли кислорода, объемной доли или массовой концентрации токсичных газов - электрохимический.
Газоанализаторы являются портативными автоматическими многоканальными приборами непрерывного действия.
Способ отбора пробы - принудительный, с помощью встроенного побудителя расхода. Газоанализатор выпускается в двух основных исполнениях, отличающихся набором первичных измерительных преобразователей (датчиков):
-
- ALTAIR 5X;
-
- ALTAIR 5X IR.
Газоанализатор исполнения ALTAIR 5X может комплектоваться максимум 4 датчиками для измерения до 5 определяемых компонентов: термокаталитическим на горючие газы, электрохимическими на токсичные газы.
Газоанализатор исполнения ALTAIR 5X IR может комплектоваться максимум 5 датчиками для измерения до 6 определяемых компонентов: термокаталитическим на горючие газы, инфракрасным на горючие газы или диоксид углерода, электрохимическими на токсичные газы.
В составе газоанализатора любого исполнения могут использоваться сдвоенные электрохимические датчики XCell: CO/H2S (датчик оксида углерода и сероводорода), CO/H2S-LC (датчик оксида углерода и датчик сероводорода), CO-H2 Res / H2S (датчик оксида углерода, стойкий к водороду, и сероводорода), CO/NO2 (датчик оксида углерода и диоксида азота).
Газоанализатор имеет жидкокристаллический (цветной или монохромный) цифровой дисплей с подсветкой, обеспечивающий отображение:
-
- результатов измерений объемной доли или массовой концентрации определяемых компонентов (выбор единиц измерения: массовая концентрация, мг/м3, или объемная доля, млн-1 осуществляется в режиме установки прибора и/или при заказе);
-
- текущего времени;
-
- уровня заряда аккумуляторов;
-
- меню пользователя;
-
- знака, подтверждающего успешно проведенную проверку работоспособности газоанализатора в течение последних 24 ч.;
- информацию о срабатывании сигнализации по двум уровням для каждого измерительного канала;
- служебную информацию (наличие сигнала WirelessUSB, Motion Alert, Bluetooth и т.д.). Электрическое питание газоанализатора осуществляется от встроенного Li-Ion аккумулятора (ALTAIR 5X и ALTAIR 5X IR) или от заменяемых щелочных элементов типоразмера АА (только для ALTAIR 5X).
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги;
- отображением на дисплее символов, обозначающих пороги срабатывания. Газоанализаторы оснащены функцией «MotionAlert», оповещающей о неподвижности оператора, и функцией «InstantAlert», позволяющей пользователю подать сигнал тревоги вручную.
Газоанализаторы обеспечивают сигнализацию по суммарному усредненному за период 15 мин (STEL) и 8 ч (TWA) содержанию определяемых компонентов.
Газоанализаторы поставляются с памятью данных и выводом данных на персональный компьютер при помощи ИК-порта. Также по дополнительному заказу газоанализатор может быть оснащен модулем WirelessUSB для работы в составе сетевой системы персональной телеметрии alpha Personal Network.
Общий вид газоанализаторов и схема пломбировки корпуса газоанализаторов от несанкционированного доступа представлены на рисунках 1 и 2.
Рисунок 1 - Общий вид газоанализатора ALTAIR 5X (с цветным дисплеем)
Место пломбирования корпуса от несанкционированного доступа

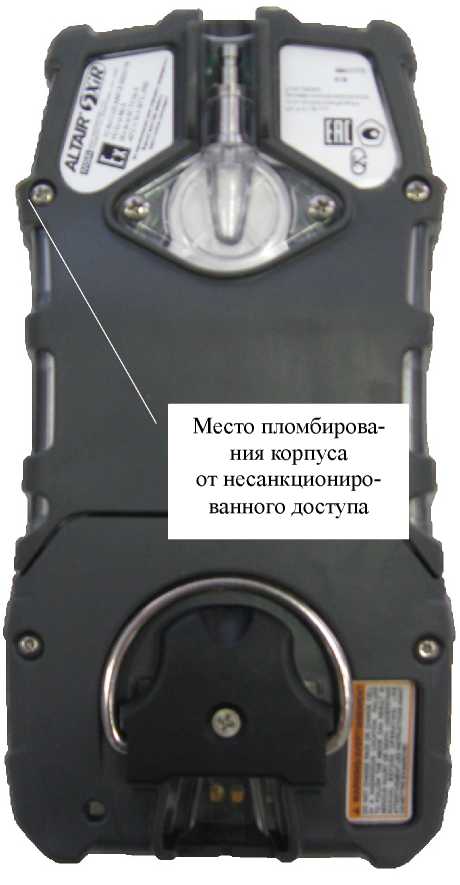

Рисунок 2 - Общий вид газоанализатора ALTAIR 5X IR (с монохромным дисплеем)
Место пломбирования корпуса от несанкционированного доступа
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное программное обеспечение выполняет следующие основные функции:
-
- прием и обработку измерительной информации;
-
- диагностику аппаратной и программной частей газоанализатора;
-
- хранение результатов измерений;
-
- ведение и хранение журнала событий.
Программное обеспечение идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
а5х main APP 2 17 1.bin |
|
Номер версии (идентификационный номер) ПО |
Ver. 2.17.01 |
|
Цифровой идентификатор ПО |
0x15C0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. | |
Метрологические и технические характеристики
Таблица 2 - Диапазоны измерений, пределы допускаемой основной погрешности и номинальное время установления показаний газоанализаторов по измерительному каналу горючих газов с термокаталитическим датчиком
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности, % НКПР |
Номинальное время установления показаний, Т0,9ном, с | |
|
довзрывоопасных концентраций, % НКПР |
объемной доли, % | |||
|
Метан (CH4) |
от 0 до 50 |
от 0 до 2,2 |
±5 |
10 |
|
Пропан (C3H8) |
от 0 до 50 |
от 0 до 0,85 |
±5 |
15 |
|
Бутан (C4H10) |
от 0 до 50 |
от 0 до 0,7 |
±5 |
25 |
|
Пентан (C5H12) |
от 0 до 50 |
от 0 до 0,55 |
±5 |
25 |
|
Водород (H2) |
от 0 до 50 |
от 0 до 2,0 |
±5 |
10 |
|
Примечания:
| ||||
Таблица 3 - Диапазоны измерений, пределы допускаемой погрешности и номинальное время установления показаний газоанализатора по измерительным каналам объемной доли вредных газов с
электрохимическими датчиками
|
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли 1) |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний 2), T0,9ном, с |
Цена деления наименьшего разряда дисплея | |
|
абсолютной |
относительной | |||||
|
Кислород (O2) |
от 0 до 30 % |
от 0 до 25 % |
±0,7 % |
- |
20 (25) |
0,1 % |
|
Оксид углерода (CO) |
от 0 до 2000 млн-1 |
от 0 до 50 млн-1 св. 50 до 2000 млн-1 |
±5 млн-1 |
±10 % |
20 (30) |
1 млн-1 |
|
Сероводород (H2S) |
от 0 до 100 млн-1 |
от 0 до 10 млн-1 св. 10 до 100 млн-1 |
±1,5 млн-1 |
±15 % |
15 (30) |
0,1 млн-1 |
|
от 0 до 200 млн-1 |
от 0 до 10 млн-1 св. 10 до 200 млн-1 |
±2,0 млн-1 |
±20 % |
15 (30) |
1 млн-1 | |
Продолжение таблицы 3
|
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли 1) |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний 2), Т0,9ном, с |
Цена деления наименьшего разряда дисплея | |
|
абсолютной |
относительной | |||||
|
Диоксид серы (SO2) |
от 0 до 20 млн-1 |
от 0 до 1 млн-1 св. 1 до 20 млн-1 |
±0,2 млн-1 |
±20 % |
20 (40) |
0,1 млн-1 |
|
Диоксид азота (NO2) |
от 0 до 20 млн-1 |
от 0 до 2 млн-1 св. 2 до 20 млн-1 |
±0,3 млн-1 |
±15 % |
20 (40) |
0,1 млн-1 |
|
Диоксид азота (NO2) 3) |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 св. 10 до 50 млн-1 |
±1,5 млн-1 |
±15 % |
20 (40) |
0,1 млн-1 |
|
Оксид азота (NO) 3) |
от 0 до 200 млн-1 |
от 0 до 10 млн-1 св. 10 до 200 млн-1 |
±2 млн-1 |
±20 % |
60 (90) |
1 млн-1 |
|
Аммиак (NH3) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 св. 20 до 100 млн-1 |
±2 млн-1 |
±10 % |
40 (60) |
1 млн-1 |
|
Фосфин (РНз) 3) |
от 0 до 5 млн-1 |
от 0 до 1 млн-1 |
±0,2 млн-1 |
- |
30 (60) |
0,05 млн-1 |
|
Цианистый водород (HCN) 3) |
от 0 до 30 млн-1 |
от 0 до 10 млн-1 св. 10 до 30 млн-1 |
±2 млн-1 |
±20 % |
30 (60) |
0,5 млн-1 |
|
Хлор (CI2) 3) |
от 0 до 10 млн-1 |
от 0 до 2 млн-1 св. 2 до 10 млн-1 |
±0,4 млн-1 |
±20 % |
30 (60) |
0,05 млн-1 |
-
1) Газоанализатор обеспечивает возможность отображения результатов измерений в единицах массовой концентрации мг/м3 (пересчет объемной доли в массовую концентрацию проводится автоматически для условий 20 oC, 760 мм рт. ст.).
-
2) Время установления показаний указано для диапазона температур от -10 oC до +40 oC, в скобках - для диапазона температур от -20 oC до -10 oC и от +40 oC до +50 oC.
-
3) Применяются только для контроля аварийных выбросов определяемых компонентов.
Таблица 4 - Диапазоны измерений, пределы допускаемой погрешности и номинальное время установления показаний газоанализатора по измерительным каналам объемной доли горючих газов и
диоксида углерода (инфракрасный оптический датчик)
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний 1), Т0,9ном, с |
Цена наименьшего разряда цифрового индикатора, объемная доля определяемого компонента | |
|
абсолютной |
относительной | |||||
|
Метан |
от 0 до |
от 0 до 50 % |
±5 % |
- |
34 (60) |
1 % |
|
(CH) |
100 % |
св. 50 до 100 % |
- |
±10 % | ||
Продолжение таблицы 4
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний 1), Т0,9ном, с |
Цена наименьшего разряда цифрового индикатора, объемная доля определяемого компонента | |
|
абсолютной |
относи тельной | |||||
|
Пропан (C3H8) |
от 0 до 100 % |
от 0 до 50 % св. 50 до 100 % |
±5 % |
±10 % |
36 (60) |
1 % |
|
Бутан (C4H10) |
от 0 до 25 % (об.д.) |
от 0 до 10 % св. 10 до 25 % |
±1,0 % |
±10 % |
35 (60) |
0,1 % |
|
Диоксид углерода (CO2) |
от 0 до 10 % |
от 0 до 2,5 % св. 2,5 до 10 % |
± 0,1 % |
± 4 % |
35 (60) |
0,01 % |
|
1) Время установления показаний указано без учета транспортного запаздывания в пробоотборном устройстве для диапазона температур от -10 oC до +40 oC, значение в скобках - для диапазона температур от -20 oC до -10 oC и от +40 oC до +50 oC. | ||||||
Таблица 5 - Метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Пределы допускаемой вариации показаний газоанализатора в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности:
|
±1,0 ±1,5 ±1,0 (на каждые 10 oC) |
|
Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения относительной влажности окружающей среды от 15 до 90 %, в долях от пределов допускаемой основной погрешности |
±1,0 |
|
Время прогрева, мин, не более |
3,0 |
|
Изменение показаний газоанализаторов за 8 ч непрерывной работы не более, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,4 до 106,7 |
Таблица 6 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Интервал времени работы от полностью заряженной аккумуляторной батареи, ч, не менее: - ALTAIR 5X при +25 oC при -20 oC при -40 oC - ALTAIR 5X IR при +25 oC при -20 oC при -40 oC |
20 8 1 18 6 0,75 (45 мин) |
|
Габаритные размеры, мм, не более:
|
170 90 50 |
|
Масса, кг, не более: - ALTAIR 5X - ALTAIR 5X IR |
о о" о" |
|
Маркировка взрывозащиты 1):
|
РО Ex ia II Ma X, 0Ex da ia II C T3,T4 Ga X; PO Ex ia I MaX, 0Ex da ia IIC T3 Ga X |
|
Степень защиты корпуса газоанализатора по ГОСТ 14254-2015, не ниже |
IP 65 |
|
Гарантийный срок службы датчиков, лет:
|
3 2 1 |
|
Средний срок службы датчиков, лет:
|
3 1,5 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы газоанализатора 2), лет |
10 |
|
Условия эксплуатации: Диапазон температур окружающей и анализируемой сред 3), 0С
Диапазон относительной влажности, без конденсации влаги, % Диапазон атмосферного давления, кПа |
от -20 до +50 от -10 до +50 от 15 до 95 от 80 до 120 |
| |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
3) В соответствии с ТС RU C-US.AA87.B.00031/18 от 21.12.2018 г. газоанализаторы допущены для эксплуатации в диапазоне температур от -40 до +50 oC, при этом в диапазоне температур от -40 до -20 oC для исполнения с монохромным дисплеем и -40 до -10 oC для исполнения с цветным дисплеем метрологические характеристики газоанализатора не нормированы. | |
наносится на заднюю панель газоанализаторов методом наклейки и на титульный лист руководства по эксплуатации типографским методом.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Газоанализатор |
ALTAIR 5X или ALTAIR 5X IR |
1 |
|
Зарядное устройство (блок питания, станция для зарядки) |
- |
1 |
|
Руководство по эксплуатации (на CD-ROM) |
- |
1 |
|
Короткое руководство по запуску прибора |
- |
1 экз. |
|
Методика поверки |
МП-242-1276-2012 с изменением № 1 |
1 экз. на партию |
|
Комплект инструментов и принадлежностей |
- |
* |
|
CD с программным обеспечением и ИК - порт JetEye |
MSA Link |
* |
|
Примечание - позиции, отмеченные знаком " *" поставляются по отдельному заказу | ||
осуществляется по документу МП-242-1276-2012 с изменением № 1 «ГСИ. Газоанализаторы ALTAIR 5X, ALTAIR 5X IR. Методика поверки», утвержденному ФГУП «ВНИИМ им Д. И. Менделеева» 19.05.2020 г.
Основные средства поверки:
-
- стандартные образцы газовых смесей состава метан - воздух (ГСО 10532-2014), пропан -воздух (ГСО 10540-2014), пропан - азот (ГСО 10541-2014), бутан - воздух (ГСО 10540-2014), бутан - азот (10541-2014), пентан - воздух (ГСО 10540-2014), водород - воздух (ГСО 10541-2014), диоксид углерода - азот (ГСО 10531-2014), кислород - азот (ГСО 10532-2014), оксид углерода -воздух (ГСО 10531-2014), сероводород - воздух (ГСО 10537-2014), диоксид серы - воздух (ГСО 10537-2014), диоксид азота - азот (ГСО 10546-2014), оксид азота - азот (ГСО 10546-2014), аммиак - азот (ГСО 10546-2014), фосфин - азот (ГСО 10546-2014), цианистый водород - азот (ГСО 105462014);
-
- генератор газовых смесей ГГС модификации ГГС-Т, ГГС-К (рег. № 62151-15);
-
- источник микропотока хлора ИМ-CL ИМ09 - М - А2 (рег. № 15075-95).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам ALTAIR 5X, ALTAIR 5X IRПриказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах»
ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности
Техническая документация фирмы «MSA Innovation, LLC», США
ИзготовительФирма «MSA Innovation, LLC», США
Адрес: 1100 Cranberry Woods, Drive Cranberry Township, PA 16066, USA
Web-сайт www.MSASafety.com
E-mail info.us@MSASafety.com
ЗаявительФирма «MSA Technologies and Enterprise Services GmbH», Германия
Адрес: ThiemannstraBe, 1, D-12059 Berlin, Deutschland
Web-сайт www.MSASafety.com
E-mail info.de@MSASafety.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт www.vniim.ru
E-mail info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«29» июня 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 47566 «Газоанализаторы ALTAIR 5Х, ALTAIR 5ХIR» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением фирмы «MSA Technologies and Enterprise Services GmbH», Германия от 20 мая 2020 г. № 1, п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на газоанализаторы ALTAIR 5Х, ALTAIR 5Х IR, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 50719-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП-242-1276-2012 с изменением № 1 «ГСИ. Газоанализаторы ALTAIR 5Х, ALTAIR 5Х IR. Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 19 мая 2020 г.
-
3. Переоформить свидетельство об утверждении типа № 47566 «Газоанализаторы ALTAIR 5Х, ALTAIR 5Х IR», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50719-12, в связи с внесением изменений в методику поверки и переименованием изготовителя с «Фирма «Mine Safety Appliances Company», CILLA на «Фирма «MSA Innovation, LLC», CHIA.
-
4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 00E1036E1B07EOFB80EA118900BCB6O090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
