к_____—______ При ложен ИС к приказу Федерального агентства по техническому регулированию и метрологии от «6» декабря 2017 г. № 2730ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики Метран-400Назначение средства измерений
Теплосчетчики Метран-400 (далее - теплосчетчики) предназначены для измерений тепловой энергии, расхода, давления, температуры, массы и объема теплоносителя в системах теплоснабжения и отдельных трубопроводах.
Описание средства измерении
Принцип действия теплосчетчиков основан на измерении текущих значений расхода, давления, температуры и вычислении массы и объема теплоносителя, тепловой энергии измерительными каналами (далее - ИК) с отображением результатов измерений на дисплее и передачей их на персональный компьютер (далее - ПК).
Теплосчетчики соответствуют классу 2 по ГОСТ Р 51649-2014, относятся к комбинированным теплосчетчикам согласно ГОСТ Р ЕН 1434-1-2011 и состоят из следующих компонентов (средств измерений (далее - СИ) утвержденных типов):
-
- вычислитель, в качестве которого в составе теплосчетчика может использоваться:
-
- преобразователь расчетно-измерительный ТЭКОН-19;
-
- преобразователь расчетно-измерительный ТЭКОН-19Б;
-
- теплоэнергоконтроллер ИМ2300:
-
- тепловычислитель СПТ941;
-
- тепловычислитель СПТ944;
-
- тепловычислитель СПТ962;
-
- вычислители КАРАТ;
-
- тепловычислитель ВКТ-7;
-
- вычислитель УВП-280;
-
- тепловычислитель ТВ7.
-
- измерительный преобразователь (далее - ИП) расхода с частотным или импульсным выходом, имеющий допускаемую относительную погрешность при измерении расхода жид-кости в интервале ± 2 %. В ИК теплосчетчиков для измерения расхода теплоносителей используются счетчики крыльчатые сухоходные, электромагнитные и вихревые расходомеры:
-
- ИП давления с унифицированным токовым выходным сигналом 4-20 мА, имеющий допускаемую приведенную погрешность измерения давления в интервале ± 0,5 %; В ИК давления теплоносителя используются датчики избыточного давления;
-
- В ИК температуры теплоносителя применяются платиновые термопрсобразователи сопротивления класса допуска А, В по ГОСТ 6651-2009 и комплект термопреобразователей сопротивления платиновый с относительной максимальной допускаемой погрешностью разности температур ± (0,5+3 -Atmin/ At),
где Atmin, At - значения наименьшей разности температур и разности температур соответственно, ’С.
Типы ИП представлены в таблице 1.
Таблица 1 - Типы измерительных преобразователей
|
Тип средства измерений |
Регистрационный номер в ФИФ | |
|
ИП расхода |
Преобразователи расхода вихреакустические Метран-ЗООПР |
16098-09 |
|
Преобразователи расхода вихреакустические Метран-320 |
24318-03 | |
|
Расходомеры элетромагнитные Метран-370 |
32246-08 | |
|
Расходомеры вихревые Rosemount 8600D |
50172-12 | |
|
Расходомеры электромагнитные 8700 |
14660-12. 64612-16 | |
|
Расходомеры электромагнитные Rosemount 8750 |
60073-15 | |
|
Расходомеры-счетчики вихревые 8800 |
14663-12. 1 64613-16 | |
|
Счетчики воды крыльчатые ВСХН, ВСХНд ВСП1 ВСГНд, ВСТН |
61402-15 | |
|
Счетчики холодной и горячей воды ВСКМ 90 |
32539-11 | |
|
ИП темпе ратуры |
Термопреобразователи сопротивления и Комплекты термопреобразователей сопротивления Метран-2000 |
38550-13 |
|
Комплекты термопреобразователей сопротивления плати- | 21839-12 новых ТСПТК | ||
|
Термопреобразователи сопротивления платиновые ТСП-Н Комплекты термопреобразователей сопротивления платиновых КТСП-Н |
38959-17 38878-17 | |
|
Комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В |
24204-03 | |
|
Комплекты термометров сопротивления платиновых КТСП |
45368-10 | |
|
Комплекты термопреобразователей сопротивления КДТС |
56651-14 | |
|
Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 |
39145-08 | |
|
Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 |
46156-10 | |
|
ИП давле-ния |
Датчики давления Метран-150 |
32854-13 |
|
Датчики давления Метран-55 |
18375-08 | |
|
Датчики давления Метрап-75 |
-18186-1: | |
|
Датчики давления СДВ j 28313-11 | ||
Теплосчетчики обеспечивают связь с ПК для конфигурирования и передачи измеренных параметров через встроенный цифровой интерфейс (CAN-BUS, RS485, RS232 или USB), а гак же по каналам связи (Ethernet, GSM/GPRS, телефонные линии и т.д.) через соответствующие адаптеры и коммуникационное оборудование каналов связи.
Во время работы теплосчетчики проводят измерение текущего времени, времени исправной и неисправной работы, суммирование нарастающим итогом тепловой энсрнш и массы теплоносителя, а также рассчитывают средние значения температуры и давления среды в трубопроводе и хранят их в виде почасовых, суточных и месячных архивов.

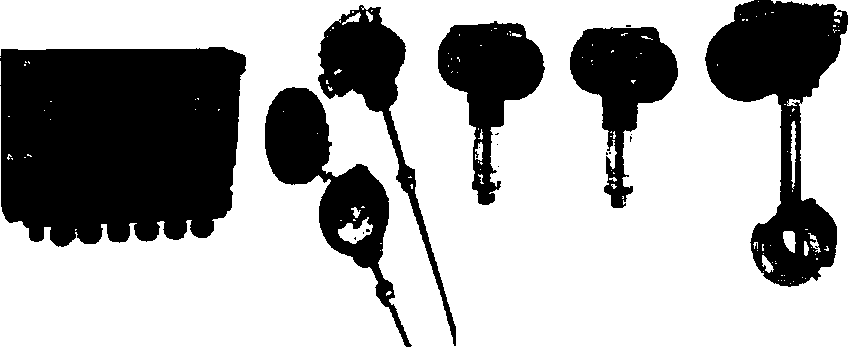

Внешний вид теплосчетчиков представлен на рисунке 1.
Рисунок 1 - Внешний вид теплосчетчиков Мстран-400.
Программное обеспечение
Программное обеспечение является встроенным. Уровень защиты программного обеспечения «средний» в соответствии с Р50.2.077-2014. Идентификационные данные программного обеспечения теплосчетчиков приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО: | |
|
- исполнения с ТЭКОН-19 |
ТЭКОН-19-М Т 10.06.245 ТЭКОН-19-М1 Т10.06.292 > ТЭКОН-19-М 1 Т10.06.292-04 ТЭКОН-19-М1 Т10.06.292-05 < ТЭКОН-19-М2 Т10.06.362-05 ТЭКОН-19-11 Т 10.06.170 |
|
исполнения с ТЭКОН-19Б |
ТЭКОН-19Б-01 Т10.06.204 ТЭКОН-19Б-02 Т10.06.225 |
|
исполнения с ИМ2300 |
IM2300 |
|
исполнения с ВКТ-7 |
ВКТ-7 ! |
|
исполнения с СПТ941 |
i |
|
исполнения с СПТ944 | |
|
исполнения с СПТ962 |
- |
|
исполнения с КАРАТ-306 |
Карат-306 |
|
исполнения с КАРАТ-307 |
Карат-307 |
|
исполнения с КАРАТ-308 |
Карат-308 |
|
исполнения с УВП-280 |
ПО |
|
исполнения с ТВ7 |
ПВ |
|
Номер версии (идентификационный номер) ПО, не ниже: | |
|
- исполнения с ТЭКОН-19 |
хх.04 | хх.03 04. хх | 05-хх 05-хх |
|
хх.03 | |
|
- исполнения с ТЭКОН-19Б |
02 02 ; |
|
исполнения с ИМ2300 |
1.7 |
|
исполнения с ВКТ-7 |
2.7 | |
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
исполнения с СПТ941 |
l.O.x.x.xx |
|
- исполнения с СПТ944 |
1.0.х.х.хх |
|
исполнения с СПТ962 |
ОГО.х.хх |
|
- исполнения с КАРАТ-306 |
6.1 |
|
- исполнения с КАРАТ-307 |
7.2 |
|
- исполнения с КАРАТ-308 |
8.2 |
|
- исполнения с УВП-280 |
2.17 |
|
исполнения с ТВ7 |
1.0 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений * :
|
от 0.01 до 9 1О4 от 0.01 до 9- 10s от 0.01 до 9 10ч от 0,0004 до 48000 от 0,0004 до 48000 от 0,1 до 2,5 от 1 до 180 от 3 до 175 |
|
Пределы допускаемой относительной погрешности ИК массы (объема) жидкости в диапазоне от 4 % до 100 %, % |
±2,3 |
|
Пределы допускаемой относительной погрешности ИК объемного (массового) расхода в диапазоне от 4 % до 100 %, % |
±2,3 |
|
Пределы допускаемой абсолютной погрешности ИК температуры, °C |
±(0,6+0,004-t) |
|
Пределы допускаемой абсолютной погрешности ИК разности температуры для разности температур:
-от 145 °C до 175 °C, °C |
•гО.З ±0.9 ±1,1 |
|
Пределы допускаемой приведенной основной погрешности ИК избыточного давления, % |
±0,7 |
|
Пределы допускаемой относительной погрешности ИК тепловой энергии, % |
±(3+4 ■ Att |/ Al+0,02 • Glt/G) |
|
Пределы допускаемой относительной погрешности измерений текущего времени, % |
-0.05 |
|
*Указаны граничные значения. В зависимости от комплектности возможны вариации вн\т- | |
ри диапазона.
Примечание -1, At, AtH - значения температуры, разности температур и наименьшей разно- ! сти температур соответственно, измеряемые теплосчётчиком, °C
G,GB- значения измеряемого расхода и его наибольшее значение. м3/ч '
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °C |
Согласно эксплуатацион-ной документации на 1111 ; и вычислитель теплосчет- ! чика. |
|
Относительная влажность окружающей среды, при t = 35 °C, % | |
|
Степень защищенности от воздействия окружающей среды (пыли и воды) | |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее : 50000 | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
1 11римсчание |
|
Теплосчетчик |
Метран-400 |
1 шт. |
Состав согласно заказу . |
|
Руководство по эксплуатации |
13.5317.000.00 РЭ |
1 экз |
---------------*--------------------------------! |
|
Паспорт |
13.5317.000.00 ПС |
1 экз | |
|
Методика поверки |
МП 4218-064-2014 с изменением №1 |
1 экз |
Поставляется в составе комплекта поставки ИП и 1 1 вычислителя 1 |
|
Эксплуатационная документация на ИП и вычислитель |
- | ||
|
Комплект монтажных частей для ИП |
- |
В соответствии с | заказом |
Поверка
осуществляется по документу МП 4218-064-2014 «Теплосчетчики Метран-400. Мизодика поверки» с изменением №1, утвержденному ФБУ «Челябинский ЦСМ» 26.09.2017 г.
Метод поверки теплосчетчика - расчетный. Поверка средств измерений, входящих в состав теплосчетчика, осуществляется по методикам поверки на соответствующие средства измерений.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам Метран-400
ГОСТР ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие
технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования rcxiioaoi ических проперт. Общие технические условия
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ Р 8.592-2002 ГСИ. Тепловая энергия, потребленная абонентами водяных систем теплоснабжения. Типовая методика выполнения измерений
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18 ноября 2013 года №1034
ТУ 4218-064-51453097-2014 Теплосчетчики Метран-400. Технические условия
Изготовитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский пр., 15
Телефон:+7 (351)799 51 52
Факс: +7 (351)799-55 90
www.metran.ru, info.Metran@Emerson.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный цен тр стандар ш-зации, метрологии и испытаний в Челябинской области»
(ФБУ «Челябинский ЦСМ»)
Адрес: 454048, г. Челябинск, ул. Энгельса, д. 101
Телефон (факс): (351) 232-04-01
E-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16. И .2015 г.
