Об утверждении Государственной поверочной схемы для средств измерений твёрдости металлов по шкале Шора D и шкалам Либа

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, установленными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, а также принимая во внимание раздел IV протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от23 декабря2019 г. №04-30-пр, приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений твёрдости металлов по шкале Шора D и шкалам Либа (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона твёрдости металлов по шкале Шора D и шкалам Либа (ГЭТ 161-2019), эталонов и средств измерений твёрдости металлов по шкале Шора D и шкалам Либа и вводится в действие с 1 апреля 2021 г.;

эталоны, аттестованные на соответствие ГОСТ 8.516-2001 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов по шкале твёрдости Шора D» (далее - ГОСТ 8.516-2001) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ 8.516-2001, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ 8.516-2001, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.516-2001 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3.  Управлению технического регулирования и стандартизации (И.А.Киреева) совместно с ФГУП «ВНИИФТРИ» (С.И.Донченко) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.516-2001 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов по шкале твёрдости Шора D».

• 4.  ФГУП «ВНИИФТРИ» (С .И. Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (А.С.Гусев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно -телекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                                                            ч

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

< ЕАДГНИ?! U C.’t Р 1 И<Г-> И К А1 Е. )i 1

сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «24» февраля 2021 г. № 158

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТВЁРДОСТИ МЕТАЛЛОВ

ПО ШКАЛЕ ШОРА D И ШКАЛАМ ЛИБА

• 1.1. Настоящий документ распространяется на Государственную поверочную схему для средств измерений твёрдости металлов по шкале Шора D (HSD) и шкалам Либа (HLD, HLG), определяющую порядок передачи чисел твёрдости от Государственного первичного эталона твёрдости металлов по шкале Шора D и шкалам Либа (далее - ГПЭ) при помощи рабочих эталонов средствам измерений.

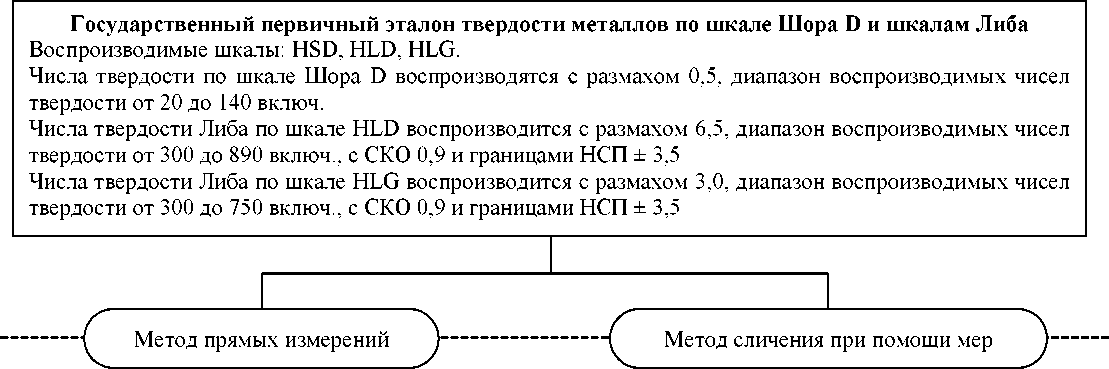

• 1.2. Графическая часть государственной поверочной схемы для средств измерений твёрдости металлов по шкале Шора D и шкалам Либа представлена в Приложении А (часть 1 и часть 2).

В настоящем документе применены следующие термины с соответствующими определениями.

Метод измерения твёрдости металлов по шкале Шора D - метод, описанный в ГОСТ 23273-78 «Металлы и сплавы. Измерение твердости методом упругого отскока бойка (по Шору)», заключается в сбрасывании со стандартизованной высоты алмазного бойка на поверхность металла и в определении высоты отскока бойка, при этом масса бойка и радиус закругления бойка - стандартизованы. Метод измерений твёрдости по шкалам Либа - метод, описанный в ГОСТ Р 8.969-2019 «ГСИ. Металлы и сплавы. Определение твёрдости по шкалам Либа. Часть 1. Метод измерений», заключается в сбрасывании бойка с твердосплавным наконечником (шкалы HLD, HLG) на поверхность исследуемого образца и в определении отношения скорости бойка в момент отскока от поверхности металла к скорости бойка в момент удара о поверхность металла, при этом скорость бойка в момент удара, радиус закругления бойка, масса бойка - стандартизованы.

Размах чисел твёрдости меры твёрдости - разность между максимальным и минимальным значением чисел твёрдости при поверке меры твёрдости. Измерения проводятся равномерно, по всей поверхности меры твёрдости. Размах чисел твёрдости меры твёрдости Шора вычисляется по результатам 5 измерений. Размах чисел твёрдости меры твёрдости Либа вычисляется по результатам 10 измерений.

Размах показаний твердомеров - разность между максимальным и минимальным значением, полученным при измерениях твердомером на мере твёрдости. При этом измерения проводятся на минимально допустимом расстоянии друг от друга. Размах показаний твердомеров Шора вычисляется по результатам 5 измерений. Размах показаний твердомеров Либа вычисляется по результатам 10 измерений.

Медиана чисел твёрдости - значение, попадающее на среднее место ряда результатов измерений, расположенных в порядке возрастания чисел твёрдости при нечётном числе измерений, или полусуммы двух значений, попадающих на средние места ряда, расположенных в порядке возрастания чисел твёрдости при чётном числе измерений.

• 3.1. ГПЭ предназначен для воспроизведения чисел твёрдости металлов по шкале Шора D в соответствии с ГОСТ 23273-78 «Металлы и сплавы. Измерение твердости методом упругого отскока бойка (по Шору)» и шкалам Либа в соответствии с ГОСТ Р 8.969-2019 «ГСИ. Металлы и сплавы. Определение твёрдости по шкалам Либа. Часть 1. Метод измерений» и передачи их при помощи рабочих эталонов средствам измерений с целью обеспечения единства измерений.

• 3.2. ГПЭ включает в себя следующие эталонные установки:

Эталонная установка для воспроизведения шкалы твёрдости металлов Шора D;

Эталонная установка для воспроизведения шкалы твёрдости Либа D; Эталонная установка для воспроизведения шкалы твёрдости Либа G; Эталонные меры твёрдости по шкалам Либа D, G.

• 3.3. Шкалы и диапазоны чисел твёрдости, воспроизводимых ГПЭ, приведены в таблице 1.

Таблица 1 — Шкалы и диапазоны чисел твёрдости

ГПЭ обеспечивает воспроизведение чисел твёрдости по шкале Шора D с размахом, не превышающим 0,5, при 5 независимых измерениях.

Суммарная стандартная неопределённость, характеризуемая размахом, не превышает: 0,5.

Расширенная неопределённость не превышает: 1,0 при k=2.

ГПЭ обеспечивает воспроизведение чисел твёрдости по всем шкалам Либа со средним квадратическим отклонением результата измерений при 10 независимых измерениях (СКО), не превышающим 0,9.

Неисключенная систематическая погрешность не превышает (НСП) 3,5.

Размах чисел твёрдости по шкале HLD не превышает 6,5.

Размах чисел твёрдости по шкале HLG не превышает 3.

Стандартная неопределённость измерений при воспроизведении чисел твёрдости по шкалам твёрдости Либа:

оценённая по типу A, не превышает: 0,9;

оценённая по типу B, не превышает: 1,5.

Суммарная стандартная неопределённость не превышает: 1,7.

Расширенная неопределённость не превышает: 3,4 при k=2.

• 3.4. Шкалы твердости металлов Шора D и Либа являются шкалами порядка, поэтому СКО, НСП, неопределенность измерений при воспроизведении чисел твердости вычислены по модели линеаризации шкалы вблизи значений чисел.

• 3.5. ГПЭ твёрдости металлов по шкале Шора D и шкалам Либа применяют для передачи значений чисел твёрдости рабочим эталонам 1-го разряда методом прямых измерений.

• 4.1. В качестве рабочих эталонов твёрдости металлов по шкале Шора D 1-го разряда применяют эталонные меры твёрдости 1-го разряда с метрологическими характеристиками, приведёнными в таблице 2. Эталонной мере твёрдости приписывается значение медианы из результатов измерений, сделанных в соответствии с ГОСТ 8.335-2004 «ГСИ. Меры твёрдости эталонные. Методика поверки» и/или ГОСТ Р 8.977-2019 «ГСИ. Меры твёрдости эталонные. Методика поверки».

Размах чисел твёрдости рабочих эталонов 1-го разряда должен соответствовать значениям, указанным в таблице 2.

Таблица 2 — Размахи чисел твёрдости для рабочих эталонов 1-го разряда

Рабочие эталоны 1-го разряда применяют для передачи значений чисел твёрдости металлов Шора D рабочим эталонам второго разряда методом сличения при помощи твердомера-компаратора, настроенного по рабочим эталонам первого разряда в соответствии с ГОСТ 8.335-2004 «ГСИ. Меры твёрдости эталонные. Методика поверки» и/или ГОСТ Р 8.977-2019 «ГСИ. Меры твёрдости эталонные. Методика поверки».

• 4.2. В качестве рабочих эталонов твёрдости по шкалам Либа применяют эталонные меры твёрдости с метрологическими характеристиками, приведёнными в таблице 3.

Таблица 3 — Размахи чисел твёрдости для рабочих эталонов твёрдости по шкалам Либа

Рабочие эталоны твёрдости по шкалам Либа применяются для передачи чисел твёрдости Либа средствам измерений методом прямых измерений. Допускается передача чисел твёрдости Либа от ГПЭ средствам измерения твёрдости методом сличения при помощи эталонных мер твёрдости Либа, входящих в состав ГПЭ.

• 4.3. В качестве рабочих эталонов твёрдости металлов по шкале Шора D 2го разряда применяют эталонные меры твёрдости 2-го разряда с метрологическими характеристиками, приведёнными в таблице 3. Эталонной мере твёрдости приписывается значение медианы из результатов измерений, сделанных в соответствии с ГОСТ 8.335-2004 «ГСИ. Меры твёрдости эталонные. Методика поверки» и/или ГОСТ Р 8.977-2019 «ГСИ. Меры твёрдости эталонные. Методика поверки».

Размах чисел твёрдости рабочих эталонов 2-го разряда должен соответствовать значениям, указанным в таблице 4.

Таблица 4 — Размахи чисел твёрдости для рабочих эталонов 2-го разряда

Рабочие эталоны 2-го разряда применяют для передачи значений чисел твёрдости металлов Шора D средствам измерений методом прямых измерений.

В качестве средств измерений твёрдости по шкалам Шора D и Либа применяют стационарные и портативные твердомеры утверждённых типов. Пределы абсолютных погрешностей и размахов стационарных твердомеров указаны в таблице 5.

Таблица 5 — Пределы абсолютных погрешностей и размахи показаний для стационарных твердомеров.

Пределы абсолютных погрешностей и размахов показаний портативных твердомеров указаны в таблице 6.

Таблица 6 — Пределы абсолютных погрешностей и размахи чисел твёрдости для портативных твердомеров.
