МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 декабря 2020 г.

Москва

О внесении изменений в описание типа

на счетчики холодной и горячей воды крыльчатые «Смарт Митер»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г, № 2346, и в связи с обращением ООО «Смарт Митер» от 20 июля 2020 г. № 1 приказы ваю:

• 1. Утвердить новую редакцию описания типа на счетчики холодной и горячей воды крыльчатые «Смарт Митер», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 70356-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

----------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕН ИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01С95С9А007САСВ9В24В5327С218В4СЕ93 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» декабря 2020 г. № 1955

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды крыльчатые «Смарт Митер»

Счетчики холодной и горячей воды крыльчатые «Смарт Митер» (далее - счетчики) предназначены для измерений объёма холодной питьевой по СанПиН 2.1.4.1074-01 и сетевой воды по СНиП 41-02-2003, протекающей в системах холодного и горячего водоснабжения в жилых домах, а также в других промышленных зданиях.

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под воздействием потока протекающей воды. Скорость вращения крыльчатого преобразователя пропорциональна расходу воды. Вращение оси крыльчатки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.

Счетчики состоят из крыльчатого преобразователя расхода и счетного механизма. Счетный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в м³.

Счетчики с индексом (i) имеют исполнение счетного механизма с магнитоуправляемым контактом (герконом) для дистанционной передачи импульсов, пропорциональных количеству прошедшей через счетчик воды.

Счетчики устанавливаются в трубопроводе в горизонтальном или в вертикальном положениях, что соответствует при установке в горизонтальном положении (циферблатом вверх) метрологическому классу В, а в вертикальном положении классу А по ГОСТ Р 50193.1-92.

Счетчики выпускаются в следующих модификациях:

-одноструйные ВКБ, ВКБ^), ВКБГ, ВКБГ^);

-многоструйные BM(i), BMr(i).

Общий вид счетчиков представлен на рисунках 1, 2, 3, 4, 5, 6.

Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 7.

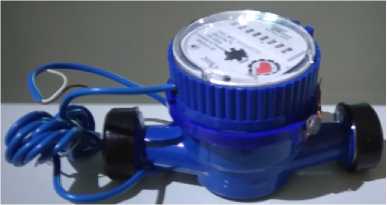

Рисунок 1- Общий вид счетчиков ВКБ

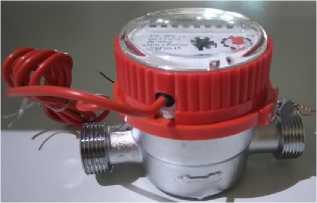

Рисунок 2- Общий вид счетчиков ВКБц)

Рисунок 3- Общий вид счетчиков ВКБГ

Рисунок 4- Общий вид счетчиков ВКБГ^)

Рисунок 5- Общий вид счетчиков BM(i)

Рисунок 6- Общий вид счетчиков BMr(i)

Место нанесения знака поверки

Рисунок 7- Схема пломбировки от несанкционированного доступа, обозначение места

нанесения знака поверки

Программное обеспечение

отсутствует

Таблица 1 - Метрологические характеристики счетчиков холодной и горячей воды крыльчатых ВКБ и ВКБГ

Таблица 2 - Основные технические характеристики счетчиков холодной и горячей воды крыльчатых ВКБ и ВКБГ

Таблица 3 - Метрологические характеристики счетчиков холодной и горячей воды крыльчатых

BM(i), ВМГ(1)

Таблица 4 - Основные технические характеристики счетчиков холодной и горячей воды крыльчатые BM(i), BMr(i)

наносится на лицевую панель счетчика методом фотопечати и на титульный лист паспорта счетчика типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».

Основные средства поверки:

- установка поверочная 1 разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,01 до 50,0 м³/ч.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или свидетельство о поверке и на пломбу, которая не позволяет проникнуть к частям счетчиков для несанкционированной настройки.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ТУ 26.51.63-001-22817960-2017 «Счетчики воды крыльчатые, турбинные, комбинированные «Смарт Митер». Технические условия

Общество с ограниченной ответственностью «Смарт Митер» (ООО «Смарт Митер») ИНН 3702107705

Адрес: 153038, Ивановская область, г. Иваново, пр. Строителей, д. 6А, Тел./факс: (4932) 57-50-50, 50-01-31.

Web-сайт: СМАРТМИТЕР.РФ

E-mail: smart.miter@yandex.ru

Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
