Приказ Росстандарта №2438 от 29.10.2021

№2438 от 29.10.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 284422
О внесении изменений в сведения об утвержденных типах средств измерений (65961-16, 23518-07)
Приказы по основной деятельности по агентству Вн. Приказ № 2438 от 29.10.2021

2021 год
месяц October
сертификация программного обеспечения

1725 Kb

Файлов: 4 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «29» октября 2021 г. № 2438

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Правообладатель

Заявитель

Отменяемые сведения

Устанавливаемые сведения

Отменяемые сведения

Устанавливаемые сведения

1

2

3

4

5

6

7

8

9

1.

Датчики силоизмерительные тензорезисторные

серии

MLC160

65961-16

«Advitam», Франция

«SIXENSE

MONITORING»,

Франция

Общество с ограниченной ответственностью «Фрейссине» (ООО «Фрейссине»), г. Москва

2.

Весы непрерывного действия конвейерные автоматические

ВНК

23518-07

Закрытое акционерное общество «Весоизмерительная компания «ТЕНЗО-М»

(ЗАО «ВИК «ТЕНЗО-М») Адрес: 140050, Московская область, Люберецкий р-н, п. Красково,

ул. Вокзальная, д. 38

Акционерное общество «Весоизмерительная компания «ТЕНЗО-М» (АО «ВИК «ТЕНЗО-М») Адрес: 140050,

Московская обл.,

г. о. Люберецы,

д. п. Красково, ул. Вокзальная,

д. 38

АО «ВИК «ТЕНЗО-М»,

Московская обл., г.о. Люберецы, д.п. Красково




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2021 г. № 2438

Лист № 1 Регистрационный № 65961-16 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики силоизмерительные тензорезисторные серии MLC160

Назначение средства измерений

Датчики силоизмерительные тензорезисторные серии MLC160 (далее - датчики) предназначены для преобразования статических и медленно изменяющихся усилий в измеряемую физическую величину (аналоговый электрический сигнал), пропорционально измеряемому усилию сжатия.

Описание средства измерений

Принцип действия датчиков основан на преобразовании деформации упругого элемента тела датчиков, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал возникает в тензорезисторах, имплементированных в упругий элемент, и пропорционален измеряемому усилию, приложенному к телу датчиков. Затем аналоговый электрический сигнал передается на коммутационный модуль и оттуда поступает на вторичный преобразователь.

Конструктивно датчики выполнены в неразъемном корпусе цилиндрической формы в виде втулки. Основным узлом датчиков является упругий элемент, расположенный в корпусе втулки и составляющий с ним единую деталь. По периметру оси упругого элемента наклеены тензорезисторы, соединенные в мостовые схемы. Электрическое подсоединение датчиков к измерительному усилителю или мультиметру осуществляется через специальные электрические разъемы. Через втулку осуществляется крепление датчиков на тросы вантовых мостов.

Датчики выпускаются следующих модификаций: MLC160kN-FT/T, MLC160kN-FT/P, MLC160kN-T/P, MLC160kN-C/P, MLC160kN-mV/V/P.

Название модификаций датчиков может включать в себя следующее:

MLC - наименование датчиков;

160 - номинальная нагрузка;

kN - единица измерений (кН);

FT, Т, С, mV/V - тип выходного сигнала;

Т, Р - класс защиты датчика.

Выпускаемые модификации датчиков отличаются друг от друга типом выходного сигнала, классом защиты, которые в целом не влияют на их метрологические характеристики.

Общий вид датчиков приведён на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Приказ Росстандарта №2438 от 29.10.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид датчиков силоизмерительных тензорезисторных серии MLC160

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование коммутационного модуля посредством нанесения пломбирующей наклейки.

Пломбирующая наклейка

Приказ Росстандарта №2438 от 29.10.2021, https://oei-analitika.ru

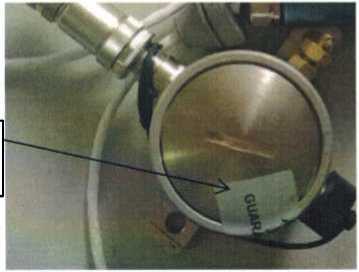

Рисунок 2 - Место нанесения пломбирующей наклейки

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная нагрузка, кН

160

Пределы допускаемой приведенной к номинальной нагрузке погрешности измерений силы, %

±1,5

Нелинейность выходного электрического сигнала, %

±1,5

Диапазон измерений выходного сигнала:

  • -    по силе постоянного тока, мА

  • -    по напряжению постоянного тока, В

от 4 до 20 от 0 до 10

Предельная допустимая нагрузка, кН

240

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон напряжения питания от источника

питания постоянного тока, В:

- MLC160kN-mV/V/P

от 1 до 28

- MLC160kN-C/P

от 14 до 28

-    MLC 160kN-FT/T, MLC 160kN-FT/P,

±12

MLC160kN-T/P

Условия эксплуатации:

-    температура окружающей среды, °C

от -40 до +80

-    относительная влажность, %

от 30 до 80

-    атмосферное давление, кПа

от 84 до 106,7

Масса датчика с кабелем, кг, не более

1,0

Габаритные размеры, мм, не более

датчика

- диаметр

43

- ширина

71

коммутационного модуля

- диаметр

70

- ширина

40

Знак утверждения типа

наносится на корпус датчика методом наклеивания и на титульный лист технической документации методом печати.

Комплектность средства измерений

аблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик силоизмерительный тензорезисторный серии

MLC160 в комплекте

MLC160kN-FT/T,

MLC160kN-FT/P,

MLC160kN-T/P,

MLC160kN-C/P, MLC160kN-mV/V/P

1 шт.

Руководство по эксплуатации (РЭ) на русском языке

-

1 экз.

Методика поверки

МП АПМ 58-16

1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к датчикам силоизмерительным тензорезисторным серии MLC160

Техническая документация «Advitam», Франция

Изготовитель

SIXENSE MONITORING, Франция

Parc de l'lle - 21 rue du Port, 92022 NANTERRE Cedex, France

Тел.:+33(0) 1 41 44 85 00

E-mail: monitoring@sixense-group.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» 123308, г. Москва, ул. Мневники, д. 3 корп. 1.

Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311195




Приказ Росстандарта №2438 от 29.10.2021, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

___29 октября 2021 г.

2438

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые

к настоящему приказу.

  • 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    f                          Л

    Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

    Руководитель

    <' ЕЕДЕНИЯ О СЕРТИФИКАТ. Al I

    А.П.Шалаев

Сертификат: 028BB28700AOAC3E9843FA50B54M06F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «29» октября 2021 г. № 2438

Лист № 1 Регистрационный № 23518-07 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы непрерывного действия конвейерные автоматические ВНК

Назначение средства измерений

Весы непрерывного действия конвейерные автоматические ВНК (далее - весы), предназначены для непрерывного измерения массы сыпучих материалов, транспортируемых ленточным конвейером.

Описание средства измерений

Принцип работы весов основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести транспортируемого конвейером груза, в аналоговый электрический сигнал. Аналоговый электрический сигнал с датчиков и датчика скорости поступает в преобразователь, в котором сигнал обрабатывается. Значения производительности весов индицируется на верхнем, а суммарных масс продукта, линейной плотности, скорости конвейерной ленты и степени загрузки - на нижнем индикаторе преобразователя.

Вся информация о транспортируемом грузе по последовательному интерфейсу RS-232C/485 может быть передана на внешние подключаемые устройства.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного преобразователя с индикаторами цифрового отсчетного устройства и алфавитно-цифровой клавиатурой (далее - преобразователь).

ГПУ включает в себя силовую раму, весоизмерительный тензорезисторный датчик (далее -датчик) и датчик скорости (ДС). Силовая рама в свою очередь состоит из опорной балки, которая при помощи двух плит по торцам крепится к ставу конвейера и кронштейна с расположенными на нем роликоопорами. В ГПУ используются датчики серии Т (Государственный реестр СИ РФ № 19760-04) или Н (Государственный реестр СИ РФ № 19758-05) производства ЗАО «Весоизмерительная компания «Тензо-М». Внешний вид грузоприемного устройства показан на рисунке 1.

ДС представляет собой колесо с равномерно расположенными по окружности отверстиями и предназначен для преобразования скорости ленты конвейера в частоту электрических импульсов. Колесо вращается за счет силы трения между ним и конвейерной лентой, возникающей из-за веса конструктивных элементов ДС, специальных грузов или прижимной пружины. На одной оси с колесом находится индуктор, формирующий электрические импульсы на выходе индуктивного бесконтактного датчика, используемого в качестве чувствительного элемента ДС. Частота следования импульсов прямо пропорциональна скорости движения ленты. Внешний вид датчика скорости представлен на рисунке 2.

Весы выпускаются в различных модификациях, отличающихся диапазонами значений линейной плотности материала, максимальной производительностью, дискретностью суммирующего устройства, массой, габаритными размерами, количеством ГПУ и имеющих обозначение ВНК-Н/Z-K где:

ВНК - обозначение типа весов;

Н - ширина конвейерной ленты по ГОСТ 22644 в мм;

Z - количество ГПУ;

К - пределы допускаемых погрешностей по ГОСТ 30124, в % от измеряемой массы.

Приказ Росстандарта №2438 от 29.10.2021, https://oei-analitika.ru

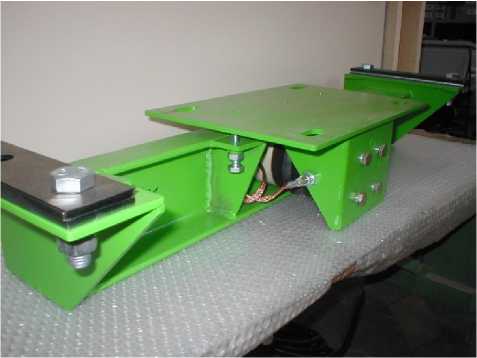

Рисунок 1 - Внешний вид грузоприёмного устройства весов

Приказ Росстандарта №2438 от 29.10.2021, https://oei-analitika.ru

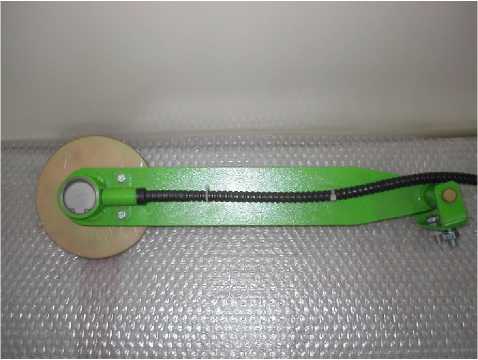

Рисунок 2 - Внешний вид датчика скорости

Приказ Росстандарта №2438 от 29.10.2021, https://oei-analitika.ru

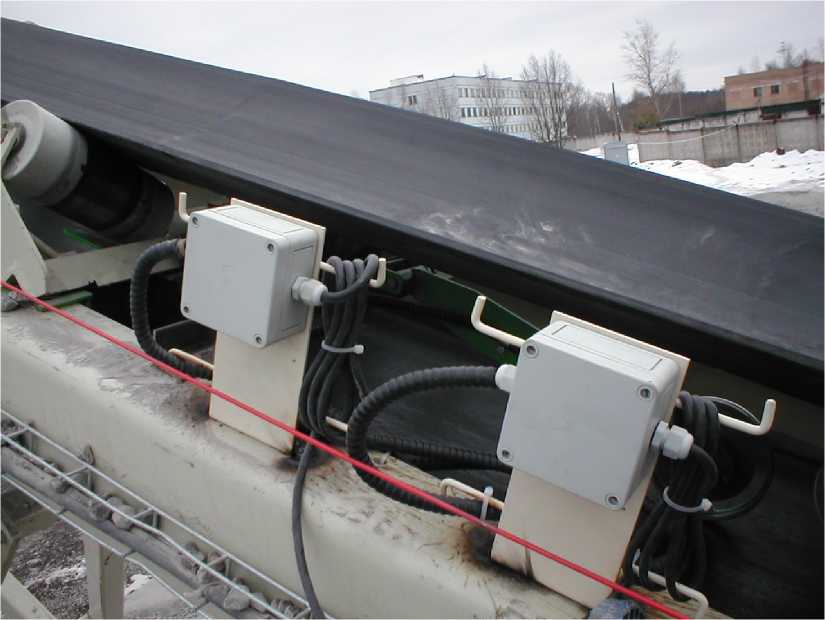

Рисунок 3 - Внешний вид весов ВНК, встроенных в конвейер

Программное обеспечение

Программное обеспечение (ПО) весов реализовано в преобразователе и является встроенным. Идентификационным признаком ПО служит номер версии, который отображается на верхнем (нижнем) индикаторе при включении весов.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Для предотвращения воздействий и защиты законодательно контролируемых параметров используется кнопка внутри корпуса преобразователя, доступ к которой пломбируется. Внешний вид преобразователя, а так же место нанесения пломбы показаны на рисунках 4 и 5. Дополнительно вход в подпрограмму юстировки защищен административным паролем и электронным клеймом -случайно генерируемым числом, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» паспорта и подтверждается оттиском поверительного клейма.

Приказ Росстандарта №2438 от 29.10.2021, https://oei-analitika.ru

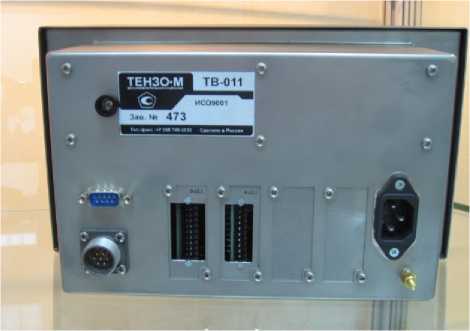

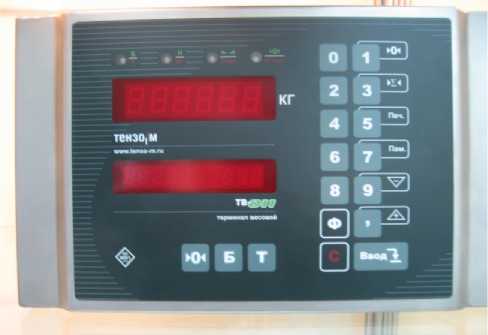

Рисунок 4 - Внешний вид весоизмерительного преобразователя ТВ

Приказ Росстандарта №2438 от 29.10.2021, https://oei-analitika.ru

Рисунок 5 - Место нанесения пломбы

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Конвейерные

весы

1.07

—*

—*

Примечания

  • 1  * Конструкция весов не предусматривает вычисление цифрового идентификатора ПО.

  • 2  ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после установки.

  • 3 Номер версии (идентификационный номер) ПО не ниже указанного.

Приказ Росстандарта №2438 от 29.10.2021, https://oei-analitika.ru

Рисунок 6 - Место нанесения знака поверки на маркировочной табличке весов ВНК

Метрологические и технические характеристики представлены в таблицах 2, 3 и 4.

Таблица 2

Модификация

Диапазон наибольших линейных плотностей материала, кг/м

Дискретность суммирующего устройства, кг

Масса материала взвешиваемого в течение 1 ч при наибольшей линейной

плотности, т

Пределы допускаемой погрешности, % от измеряемой массы**

BHK-400/Z-0,5

(ВНК-300/Z -0,5)*

1.25

1, 10, 100 (1, 10)

225

0,5

ВНК-400/Z -1 (ВНК-300/Z -1)*

1

ВНК-400/Z -1,5 (ВНК-300/Z -1,5)*

1,5

ВНК-400/Z -2 (ВНК-300/Z -2)*

2

ВНК-500/Z -0,5

5...50

1, 10, 100

450

0,5

ВНК-500/Z -1

1

ВНК-500/Z -1,5

1,5

ВНК-500/Z -2

2

ВНК-650/Z -0,5

12,5.100

1, 10, 100

900

0,5

ВНК-650/Z -1

1

ВНК-650/Z -1,5

1,5

ВНК-650/Z -2

2

ВНК-800/Z -0,5

20.160

10,100,1000

2300

0,5

ВНК-800/Z -1

1

ВНК-800/Z -1,5

1,5

ВНК-800/Z -2

2

ВНК-1000/Z -0,5

30.250

10,100, 1000

3600

0,5

ВНК-1000/Z -1

1

ВНК-1000/Z -1,5

1,5

ВНК-1000/Z -2

2

ВНК-1200/Z -0,5

50.400

10,100,1000

5800

0,5

ВНК-1200/Z -1

1

ВНК-1200/Z -1,5

1,5

ВНК-1200/Z -2

2

Модификация

Диапазон наибольших линейных плотностей материала, кг/м

Дискретность суммирующего устройства, кг

Масса материала взвешиваемого в течение 1 ч при наибольшей линейной

плотности, т

Пределы допускаемой погрешности, % от измеряемой массы**

ВНК-1400/Z -0,5

80...500

10,100,1000

7200

0,5

ВНК-1400/Z -1

1

ВНК-1400/Z -1,5

1,5

ВНК-1400/Z -2

2

ВНК-1600/Z -0,5

100.630

100, 1000

9000

0,5

ВНК-1600/Z -1

1

ВНК-1600/Z -1,5

1,5

ВНК-1600/Z -2

2

ВНК-2000/Z -0,5 (ВНК-2500/Z -0,5)*

200.1250

100, 1000

14000

0,5

ВНК-2000/Z -1 (ВНК-2500/Z -1)*

1

ВНК-2000/Z -1,5 (ВНК-2500/Z -1,5)*

1,5

ВНК-2000/Z -2 (ВНК-2500/Z -2)*

2

ВНК-3000/Z -0,5

250.1250

100, 1000

14000

0,5

ВНК-3000/Z -1

1

ВНК-3000/Z -1,5

1,5

ВНК-3000/Z -2

2

Примечания.

  • 1. * Весы выпускаются следующих вариантов исполнения.

  • 2. ** Пределы допускаемой погрешности определяются при первичной поверке перед сдачей весов в эксплуатацию.

Таблица 3 - Габаритные размеры и масса ГПУ весов

Модификация

Габаритные размеры ГПУ (длинахширинахвысота), мм

Масса ГПУ, кг, не более

ВНК-400/Z -К (ВНК-300/Z -К)*

170х120х670 (170x120x570)

15 (10)

ВНК-500/Z -К

170x120x770

15

ВНК-650/Z -К

245x140x910

20

ВНК-800/Z -К

245x140x1150

25

ВНК-1000/Z -К

245x140x1350

30

ВНК-1200/Z -К

305x180x1600

50

ВНК-1400/Z -К

305x180x1820

55

ВНК-1600/Z -К

305x180x2020

60

ВНК-2000/Z -К (ВНК-2500/Z -К)*

305x180x2470

60 (65)

ВНК-3000/Z -К

305x200x3500

80

Примечание.

* Весы выпускаются следующих вариантов исполнения

Таблица 4

Наименование параметра

Значение параметра

Максимальная скорость ленты конвейера, м/с

5

Максимальная насыпная плотность материала, т/м3

5

Расстояние от ГПУ до вторичного прибора, не более, м

100

Время прогрева весов до рабочего состояния, не более, мин

15

Вид климатического исполнения по ГОСТ 15150

УХЛ 4.1

Условия эксплуатации:

- температура окружающего воздуха, °С

от - 30 до +40

- относительная влажность при 35 °С, %

98

- внешнее вибрационное воздействие с частотой от 5 до 20 Гц с виброускорением, не более, м/с

0,7

Питание - от сети переменного тока с параметрами:

- напряжение, В

от 187 до 242

- частота, Гц

от 49 до 51

- потребляемая мощность, не более, В •А

10

Знак утверждения типа

наносится типографским способом на эксплуатационную документацию и термосублимационным способом на маркировочную табличку весов.

Комплектность средства измерений

Таблица 5

Наименование

Кол-во

Примечание

1 Грузоприемное устройство в сборе с датчиком скорости

от 1 до 3 шт.

Количество оговаривается при заказе

2 Преобразователь

1 шт.

-

3 Руководство по эксплуатации 4274-024-1821711-01 РЭ

1 экз.

-

4 Паспорт 4274-024-18217119-01 ПС

1 экз.

-

5 Эксплуатационная документация на преобразователь

1 компл.

-

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к весам непрерывного действия конвейерным автоматическим ВНК
  • 1 ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования».

  • 2 ГОСТ 8.005-2002 «ГСИ. Весы непрерывного действия конвейерные. Методика поверки»

  • 3 ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».

Изготовитель

Акционерное общество «Весоизмерительная компания «ТЕНЗО-М»

(АО «ВИК «ТЕНЗО-М»)

ИНН 5027048351

Адрес: 140050, Московская обл., г.о. Люберецы, д.п. Красково, ул. Вокзальная, д. 38 Тел/факс +7 (495) 745-3030 E-mail: tenso@tenso-m.ru

Http: www.tenso-m.ru

Испытательный центр

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс (495) 437-55-77, 437-56-66

E-mail: Office@vniims.ru, www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
