№267 от 07.02.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 410598
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 267 от 07.02.2023
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «07» февраля 2023 г. № 267
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1. |
Сигнализаторы уровня ультразвуковые |
УЗС |
15873-07 |
Акционерное общество «Союзцветметавтоматика» (АО «СоюзЦМА») 127238, г. Москва, Дмитровское шоссе, 75 |
Акционерное общество «Союзцветметавтоматика им. Топчаева В.И.» (АО «СоюзЦМА») Юридический адрес: 127238, г. Москва, Дмитровское шоссе, дом 75 |
Акционерное общество «Союзцветметавтоматика им. Топчаева В.П.» (АО «СоюзЦМА»), г. Москва | ||
2. |
Г азоанализаторы |
СПУТНИК- 1М |
56801-14 |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТИ»), Адрес: 644042, г. Омск, пр. К. Маркса, д. 18 Юридический адрес: 644046, г. Омск, ул. Учебная, д. 199 «Б» |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП») Юридический адрес: 644042, Омская область, г. Омск, пр-т Карла Маркса, д. 18/13 Место осуществления деятельности: 644042, Омская область, г. Омск, пр-т Карла Маркса, д. 18/13 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2023 г. № 267
Лист № 1 Регистрационный № 15873-07 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы уровня ультразвуковые УЗС
Назначение средства измеренийСигнализаторы уровня ультразвуковые УЗС предназначены для дискретного бесконтактного измерения и контроля уровня жидкости.
Описание средства измеренийПринцип действия сигнализаторов основывается на фиксации изменений энергии ультразвуковых волн (УЗВ) на границе раздела двух сред металл-воздух/металл-жидкая среда вследствие резких различий значений акустических сопротивлений этих сред.
В сигнализаторах уровня ультразвуковых УЗС реализованы два метода ультразвукового (УЗ) контроля:
- метод УЗ-прозвучивания, основанный на регистрации изменений амплитуды УЗВ, распространяющихся через стенки резервуара и находящуюся в резервуаре на уровне контроля жидкость или газ;
- волноводный метод, основанный на регистрации изменений амплитуды УЗВ, распространяющихся в локальных участках стенки резервуара или трубопровода и резко затухающих при наличии жидкой среды на уровне контроля.
Сигнализаторы уровня ультразвуковые УЗС представляют собой малогабаритные показывающие автоматические приборы обыкновенного исполнения. Сигнализаторы уровня ультразвуковые УЗС имеют световую сигнализацию наличия жидкой среды на контролируемом уровне и релейно-контактный выход для включения в цепи управления и автоматического регулирования технологическими процессами.
Сигнализаторы уровня ультразвуковые УЗС выполнены в виде двух раздельных функциональных блоков - электронного блока (БЭ) и акустических преобразователей (АП), соединенных с электронным блоком коаксиальными кабелями связи.
Акустические преобразователи содержат излучатель и приемник УЗВ прямого и наклонного типа. Излучатель и приемник выполнены по идентичной электроакустической и конструктивной схеме.
В зависимости от технических параметров объекта и метода У3 контроля сигнализаторы уровня ультразвуковые УЗС комплектуются прямыми или наклонными излучателями и приемниками УЗВ и имеют четыре модификации, приведенные в таблице 1.
Таблица 1
Наименование сигнализатора |
Метод контроля |
Вид АП |
Контролируем ый объект |
Диаметр контролируемо го объекта, мм |
Толщина стенки, мм |
УЗС-2-22 |
волноводный |
наклонный |
резервуар |
не ограничен |
от 2 до 10 |
УЗС-2-11 |
волноводный |
наклонный |
резервуар |
не ограничен |
от 10 до 30 |
УЗС-1-16 |
УЗ-прозвуч. |
прямой |
резервуар |
от 80 до 2000 |
от 2 до 30 |
УЗС-2-22 |
УЗ-прозвуч. |
наклонный |
трубопровод |
от 36 до 100 |
от 2 до 10 |
а) б)
в)
г)
Рисунок 1 - Внешний вид сигнализаторов уровня ультразвуковых УЗС

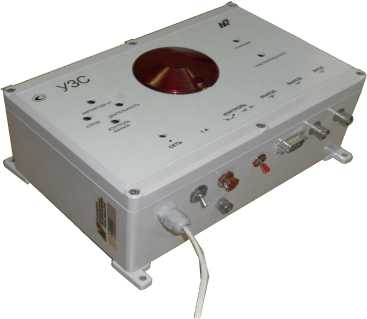

а) электронный блок

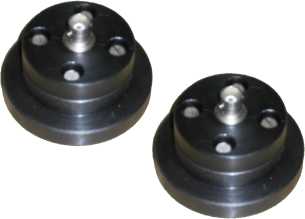

б) акустические преобразователи в комплекте УЗС-1-16;

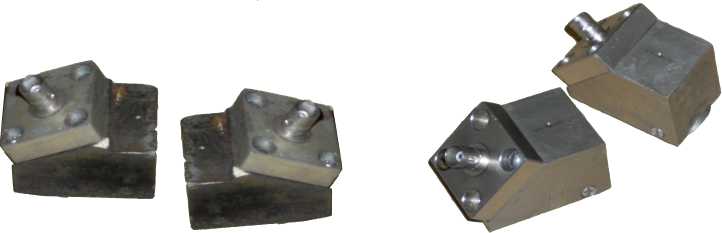

в) акустические преобразователи в комплекте УЗС-2-11;
г) акустические преобразователи в комплекте УЗС-2-22;
Метрологические и технические характеристикиОсновные метрологические и технические характеристики представлены в таблице 2.
Таблица 2
Наименование параметра |
Значение |
Диапазон толщины стенки резервуара: - волновым методом, мм |
от 2 до 30 |
- методом УЗ-прозвучивания, мм |
от 2 до 30 |
Пределы допускаемой основной абсолютной погрешности сигнализатора, мм, не более |
±5 |
Пределы допускаемой дополнительной абсолютной погрешности сигнализатора от изменения относительной влажности от 30 до 95 %, мм, не более |
±1 |
Пределы допускаемой дополнительной абсолютной погрешности сигнализатора при изменении температуры окружающего воздуха для БЭ, мм, не более |
±3 |
Пределы допускаемой дополнительной абсолютной погрешности | |
сигнализатора при изменении температуры окружающего воздуха для АП, мм, не более |
±3 |
Быстродействие, с, не менее |
0,2 |
Длина соединительного коаксиального кабеля от АП к БЭ, м, не более |
200 |
Количество каналов контроля, шт. |
1 |
Потребляемая мощность, Вт, не более |
10 |
Выход сигнализатора |
релейно-контактный |
Индикация уровня |
световая |
Диапазон температуры поверхности элементов АП, °С |
от - 50 до + 85 |
Температуры окружающей среды для БЭ, °С |
от + 5 до + 40 |
Габаритные размеры, мм: - БЭ |
251х186х100 |
- АП - прямого |
0 67х45 |
- АП - наклонного |
56х51х36 |
Степень защиты оболочки: - АП |
IP54 |
- БЭ |
IP20 |
Масса ЭБ, кг, не более |
1,6 |
Масса прямого и наклонного АП, кг, не более |
0,5 |
Средняя наработка на отказ, ч, не менее |
36000 |
Срок службы, лет, не менее |
5 |
Напряжение питания переменного тока, В |
~ 220 ±20 |
наносят на нижнюю лицевую панель сигнализаторов уровня ультразвуковых УЗС на расстоянии 35 мм от первой буквы наименования «УЗС» фотохимическим способом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийКомплектность средства измерений приведена в таблице 3.
Таблица 3
Обозначение |
Наименование |
Количество |
2Е2.320.092 |
Сигнализатор уровня ультразвуковой УЗС, в том числе: | |
2Е2.222.116 |
Блок электронный БЭ-28 |
1 |
2Е5.008.001 |
Преобразователь акустический |
2 |
2Е5.008.002 |
Преобразователь акустический |
2 |
2Е5.853.869 |
Кабель соединительный |
1 |
Комплект запасных частей: Разъем СР-50-74 ПВ |
4 | |
Разъем H,B-9F с корпусом |
1 | |
2Е2.320.092РЭ |
Руководство по эксплуатации «Сигнализаторы уровня ультразвуковые УЗС» |
1 |
2Е2.320.092ПС |
Паспорт «Сигнализаторы уровня ультразвуковые УЗС» |
1 |
2Е2.320.092МП |
Методика поверки «Сигнализаторы уровня ультразвуковые УЗС» |
1 |
2Е2.320.092ИМ |
Инструкция по монтажу, пуску, регулировке и обкатке «Сигнализаторы уровня ультразвуковые УЗС» |
1 |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний;
ТУ 4276-052-04641807-07 Сигнализаторы уровня ультразвуковые УЗС. Технические условия.
ИзготовительАкционерное общество «Союзцветметавтоматика им. Топчаева В.П.» (АО «СоюзЦМА») ИНН 7711000762
Юридический адрес: 127238, г. Москва, Дмитровское ш., д. 75
Телефон: +7 (499) 489-10-85
Испытательный центрГЦИ СИ ФБУ «Ростест-Москва»
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Тел.: +7 (495) 544 00 00
Уникальный номер записи в реестре аккредитованных лиц № 30010-10.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2023 г. № 267
Лист № 1 Регистрационный № 56801-14 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы СПУТНИК-1М
Назначение средства измеренийГазоанализаторы СПУТНИК-1М (далее - газоанализаторы) предназначены для измерений объемной доли газовых компонентов контролируемой среды.
Описание средства измеренийПринцип действия газоанализаторов основан на преобразовании значений объемной доли газовых компонентов в цифровой код при помощи:
- оптического сенсора (при измерении объемной доли горючих газов и диоксида углерода);
- электрохимического сенсора (при измерении объемной доли токсичных газов и кислорода).
Газоанализаторы могут комплектоваться максимум 4 сенсорами.
Способ отбора пробы - диффузионный или принудительный при наличии пробоотборного устройства из комплекта поставки.
Газоанализаторы конструктивно выполнены в одноблочном пластмассовом корпусе и состоят из:
- блока сенсоров (предусмотрено четыре слота для установки сенсоров);
- электронного блока преобразования и обработки информации;
- жидкокристаллического цифрового дисплея с подсветкой для отображения результатов измерений;
- кнопочной клавиатуры управления (три кнопки);
- блока питания;
- устройства сигнализации с выдачей светового и звукового сигнала.
Газоанализаторы выпускаются в следующих модификациях: СПУТНИК-1М и СПУТНИК-1М-П, которые отличаются уровнем взрывозащиты.
Маркировка взрывозащиты:
-
- газоанализаторов СПУТНИК-1М - PO ExiaI X;
-
- газоанализаторов СПУТНИК-1М-П - 0ExiaIICT4 X.
Степень защиты газоанализаторов от доступа к опасным частям и от попадания внешних твердых предметов и воды IP65 ГОСТ 14254-2015.
Общий вид газоанализаторов представлен на рисунке 1.
Пломбирование газоанализаторов не предусмотрено.

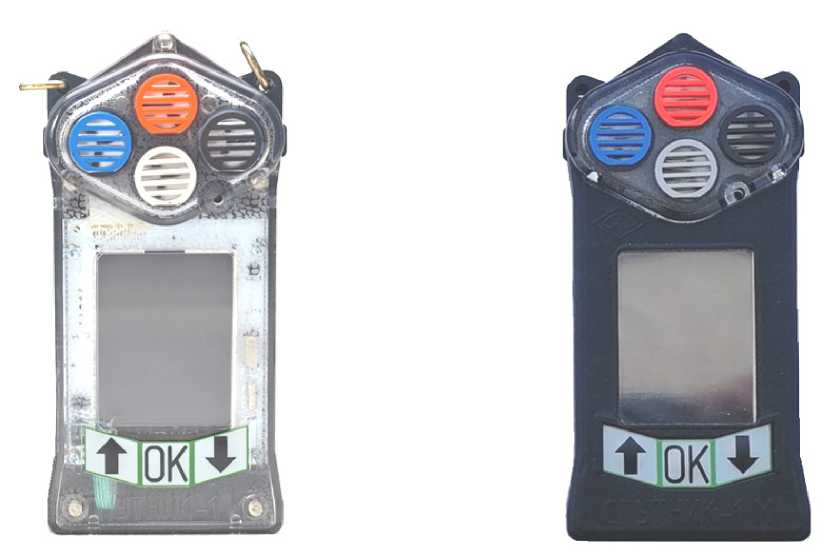

а) модификация СПУТНИК-1М
б) модификация СПУТНИК-1М-П
Рисунок 1 - Общий вид газоанализаторов
Программное обеспечениеВнутреннее программное обеспечение (далее по тексту - ПО) записано в микроконтроллере газоанализаторов и предназначено для:
-
- сбора и обработки измерительной информации от сенсоров;
-
- хранения результатов измерений;
-
- вывода данных на жидкокристаллический цифровой дисплей;
-
- управления работой звуковой и световой сигнализацией.
Конструкция газоанализаторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Нормирование метрологических характеристик газоанализаторов проведено с учетом того, что встроенное ПО является неотъемлемой частью газоанализаторов.
Идентификационные данные встроенное ПО газоанализаторов приведены в таблице 1.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SPUTNIK 1M.hex |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Цифровой идентификатор ПО |
0xА252 |
Алгоритм вычисления контрольной суммы |
CRC16 |
Таблица 2 - Метрологические характеристики (оптические сенсоры)
Газовый компонент (измерительный канал) |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности измерений |
Цена деления наименьшего разряда |
Диапазон регулирования порога срабатывания сигнализации |
Метан (CH4) |
от 0 до 100 % об. д. |
от 0 до 2,5 % об.д. |
±0,1 % об. д. |
0,01 % об. д. |
от 0,5 до 2,5 % об. д. |
от 0 до 100 % НКПР |
от 0 до 100 % НКПР |
±5 % НКПР |
0,1 % НКПР |
от 1 до 50 % НКПР | |
Пропан (CsH8) |
от 0 до 100 % НКПР |
от 0 до 100 % НКПР |
±5 % НКПР |
0,1 % НКПР |
от 1 до 50 % НКПР |
Углекислый газ (СО2) |
от 0 до 1,5 % об. д. |
от 0 до 1,0 % об. д. |
±0,1 % об. д. |
0,01 % об. д. |
от 0,2 до 1,0 % об. д. |
Примечание - Значение НКПР указаны в соответствии с ГОСТ 30852.19-2002.
Газовый компонент (измерительный канал) |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Цена деления наимень шего разряда |
Диапазон регулирования порога срабатывания сигнализации |
Кислород (O2) |
от 0 до 30 % об. д. |
от 0 до 25 % об. д. |
±0,5 % об. д. (абс.) |
0,1 % об. д. |
от 18,5 до 21,0 % об. д. |
от 0 до 30 % об. д. |
от 0 до 30 % об. д. |
±0,5 % об. д. (абс.) |
0,1 % об. д. |
от 18,5 до 21,0 % об. д. | |
Угарный газ (СО) |
от 0 до 220 млн-1 |
от 0 до 200 млн-1 |
±(6+0,07-Сх) п млн-1 (абс.) |
1 млн-1 |
от 10 до 100 млн-1 |
Сероводород (H2S) |
от 0 до 120 млн-1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 (абс.) |
от 5 до 50 млн-1 | |
св. 10 до 100 млн-1 |
±20 % (отн.) | ||||
Диоксид азота (NO2) |
от 0 до 25 млн-1 |
от 0 до 2 млн-1 включ. |
±0,5 млн-1 (абс.) |
0,1 млн 2 |
от 1 до 10 млн-1 |
св. 2 до 20 млн-1 |
±25 % (отн.) | ||||
Аммиак (NH3) |
от 0 до 120 млн-1 |
от 0 до 20 млн-1 включ. |
±5 млн-1 (абс.) |
1 млн 2 |
от 20 до 70 млн-1 |
св. 20 до 100 млн-1 |
±25 % (отн.) | ||||
Диоксид серы (SO2) |
от 0 до 25 млн-1 |
от 0 до 4 млн-1 включ. |
±0,8 млн-1 (абс.) |
0,1 млн 2 |
от 1 до 10 млн-1 |
св. 4 до 20 млн-1 |
±20 % (отн.) |
Таблица 4 - Общие метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности, вызванной изменением условий эксплуатации, в долях от пределов основной погрешности: - от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С |
1,0 |
- от изменения относительной влажности окружающей среды до 100 % при температуре +35 °С |
1,0 |
- от изменения пространственного положения газоанализатора на угол 90° от вертикальной оси в любом направлении |
0,5 |
- от изменения скорости движения метано-воздушной смеси до 8 м/с на каждые 4 м/с |
0,7 |
- от влияния пробоотборного устройства |
0,5 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 97,3 до 105,3 |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Время прогрева, мин, не более |
2 |
Время установления показаний Т90, с, не более: | |
- измерительные каналы O2, СО, CO2, CH4 |
30 |
- измерительные каналы C3H8, SO2, H2S, NO2 |
60 |
- измерительный канал NH3 |
180 |
Время срабатывания сигнализации: | |
- измерительные каналы О2, СО, CO2, CH4 |
10 |
- измерительные каналы C3H8 |
20 |
- измерительный канал SO2, H2S, NO2 |
30 |
Время непрерывной работы без калибровки (стабильность), мес., не менее: | |
- оптических сенсоров |
12 |
- электрохимических сенсоров |
3 |
Время непрерывной работы в режиме максимальной подсветки без перезарядки блока питания, ч, не менее |
36 |
Номинальное напряжение питания, В |
3,7 |
Ток потребления, мА, не более |
90 |
Габаритные размеры, мм, не более: | |
- высота |
152 |
- длина |
72 |
- ширина |
32 |
Масса, кг, не более |
0,38 |
Условия эксплуатации: | |
- диапазон температур окружающей среды, °С: | |
- газоанализаторов СПУТНИК-1М |
от -10 до +40 |
- газоанализаторов СПУТНИК-1М-П |
от -30 до +50 |
- относительная влажность при температуре +35 °С, %, не более |
100 |
- диапазон атмосферного давления, кПа |
от 87,8 до 119,7 |
Средний срок службы, лет |
5 |
Средняя наработка на отказ, ч |
20000 |
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
Маркировка взрывозащиты: | |
- газоанализаторов СПУТНИК-1М |
PO Exial X |
- газоанализаторов СПУТНИК-1М-П |
0Ех1аПСТ4 X |
наносится на титульные листы руководства по эксплуатации, формуляра типографским способом и на заднюю панель газоанализатора методом наклейки.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Г азоанализатор |
СПУТНИК-1М |
1 шт. |
Руководство по эксплуатации (на CD) |
2ПБ.999.054 РЭ |
1 экз. на 10 газоанализаторов |
Методика поверки (на CD) |
- |
1 экз. на 10 газоанализаторов |
Драйвер УСИ-1 и программа СПУТНИК-1М (на CD) |
- |
1 комплект на 10 газоанализаторов |
Формуляр |
2ПБ.999.054 ФО 2ПБ.999.058 ФО |
1 экз. |
Зарядное устройство ЗУ-2 и паспорт |
3ПБ.616.003 ПС |
1 комплект на 2 газоанализатора |
Накладка |
- |
1 шт. на 10 газоанализаторов |
Чехол |
- |
по заявке потребителя |
Сертификат соответствия (копия) |
- |
по заявке потребителя |
Примечание - при отгрузке газоанализаторов в количестве менее 10 шт., накладка, диск CD поставляется из расчета 1 шт. в один адрес. |
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам СПУТНИК-1МГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP);
ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний;
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
ТУ 4215-049-71064713-2011 Газоанализаторы СПУТНИК-1. Технические условия.
ИзготовительАкционерное общество «Производственное объединение «Электроточприбор»
(АО «ПО «ЭТП»)
ИНН 5506052891
Юридический адрес: 644042, Омская обл., г. Омск, пр-т Карла Маркса, д. 18/13
Место осуществления деятельности: 644042, Омская обл., г. Омск, пр-т Карла
Маркса, д. 18/13
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: http://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): +7 (3812) 68-07-99, +7 (3812) 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
1) Сх - измеряемое значение объемной доли газового компонента.
Примечания:
При наличии водорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам СО, H2S, SO2, NO2, NH3.
При наличии сероводорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам NH3, SO2.
При наличии диоксида азота в анализируемой среде допустимо снижение чувствительности по каналу SO2.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
267
07 февраля 2023 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за за собой.
хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
Сертификат: 646070CB8580659469A85BF6D1B138C0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024
Е.Р. Лазаренко
