ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «06» августа 2021 г. № 1688

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «06» августа 2021 г. № 1688

Лист № 1 Регистрационный № 58998-14 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные и управляющие OC 6000e, ОС 6000е Nexus

Комплексы измерительно-вычислительные и управляющие OC 6000e, ОС 6000е Nexus (далее - ИВК) предназначены для измерения электрических сигналов напряжения, силы постоянного и переменного токов, частоты, сопротивления току их преобразования в цифровой код, соответствующий измеряемому физическому параметру и выдачи управляющих воздействий для предупреждения и защиты от аварийных ситуаций.

Принцип действия ИВК основан на измерении входных электрических сигналов, преобразовании их в цифровой код, обработке принятых входных сигналов по заданному алгоритму с последующей их передачей к объекту управления, а также преобразовании цифровых сигналов в аналоговые управляющие сигналы.

Архитектура ИВК подразделяется на три уровня:

• 1- ый уровень - автоматизированное рабочее место (далее - АРМ).

АРМ обеспечивает возможность управления и контроля технологическим процессом при помощи рабочих станций на базе Windows, включая станции оператора, инженера, архивного хранения данных и станцию для оптимизации технологического процесса. Все станции АРМ выполняют функции резервирования друг для друга. Уровень АРМ и уровень управления технологическими процессами взаимодействуют по резервированной сети UDH управления технологическим процессом в реальном времени. На всех узлах данной сети используется протокол NTP.

• 2- ой уровень - уровень управления технологическими процессами на основе логических контроллеров.

Логические контроллеры представляют собой интегрированный автономный компьютер, выполняющий восприятие и обработку измерительной информации, выработку управляющих сигналов на первичные датчики (преобразователи) и исполнительные механизмы в виде аналоговых и дискретных сигналов.

• 3- ий уровень - уровень ввода/вывода данных технологического процесса на основе модулей ввода/вывода.

Модули ввода/вывода служат для преобразования полученной информации от первичных датчиков (преобразователей) (в состав ИВК не входят) и ее передачи на 2-ой уровень, и наоборот.

Взаимодействие между вторым и третьем уровнем осуществляется через Ethernet, IONet по протоколу IEC1588 (для ИВК ОС 6000е) или последовательный порт связи с разъемом DB-9 (для ИВК ОС6000е Nexus).

В составе ИВК также предусмотрены распределенные модули. Это дает возможность пользователю располагать модули ввода/вывода в любом месте предприятия, что

минимизирует требования к сигнальным кабелям и значительно снижает уровень электромагнитных помех.

ИВК являются проектно-конфигурируемыми и компонуемыми изделиями и конструктивно представляют собой приборные шкафы.

Функционально ИВК состоят из четырех видов измерительных каналов (далее - ИК):

- ИК измерения и воспроизведения силы постоянного тока,

- ИК измерения и воспроизведения напряжения постоянного и переменного токов,

- ИК частоты,

- ИК температуры.

В состав каждого ИК входят:

- логические контроллеры;

- модули измерительные аналоговые ввода/вывода;

- модули дискретные ввода/вывода

- связующие компоненты, в качестве которых используются шины передачи данных и сетевые компоненты.

ИВК производятся в двух модификациях OC 6000e и ОС 6000е Nexus, отличающиеся скоростью передачи информации, входящими компонентами, потребляемой мощностью.

л

Контроллеры

Контроллеры

Коммутаторы

Коммутаторы

| I

I |

Входы/выходы процесса

Входы/выходы процесса

Входы/выходы нагрузки турбины

Рисунок 1 - Схема архитектуры комплексов измерительно-вычислительных и управляющих OC 6000e, ОС 6000е Nexus.

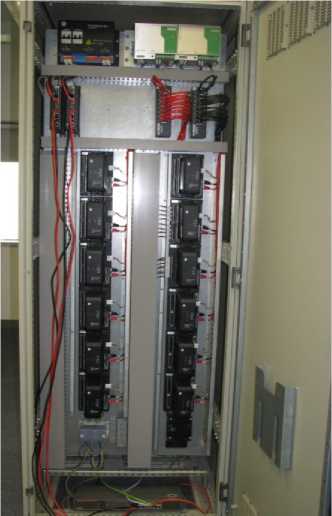

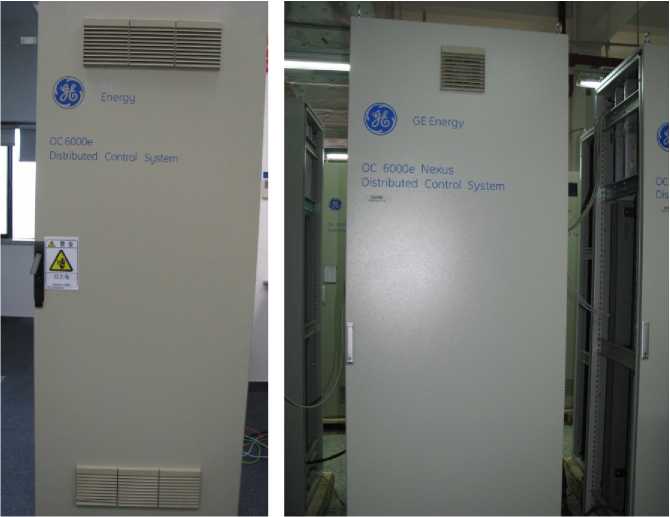

Рисунок 2 - Внешний вид приборного шкафа ИВК OC 6000e, ОС 6000е Nexus.

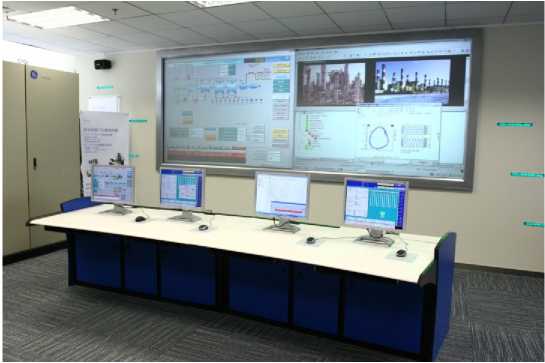

Рисунок 4 - Автоматизированное рабочее место оператора.

Программное обеспечение (далее - ПО) ИВК обеспечивает взаимодействие операторской с системой управления технологическим процессом ИВК OC 6000e, ОС 6000е Nexus, связь которой осуществляется по локальной сети Ethernet.

ПО ИВК разделено на 2 части - встроенную и автономную. Встроенная часть ПО является фиксированной и может быть изменена только на заводе-изготовителе.

Все части ПО ИВК относятся к метрологически значимым.

Функции ПО обеспечивают:

• - графическое отображение динамики;

• - отображение сигналов тревоги;

• - трендинг переменных процесса;

• - меню панели управления точками;

• - обеспечение защиты от несанкционированного доступа.

Уровень защиты программного обеспечения ИВК от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «С».

Для обеспечения защиты программного обеспечения от преднамеренных и непреднамеренных изменений в ИВК предусмотрено:

• - разделение уровней доступа для различных категорий пользователей;

• - защита с помощью паролей, карт-ключей и других специализированных средств;

• - регистрация событий в системном журнале;

• - формирование архива всех действий пользователей;

• - наличие антивирусного программного обеспечения.

Идентификационные признаки программного обеспечения приведены в таблице 1.

Таблица 1 - идентификационные признаки.

^(*) - и более поздние версии.

Метрологические и технические характеристики Метрологические и технические характеристики ИВК представлены в таблицах 2, 3, 4.

Таблица 2 - Метрологические характеристики измерительных каналов ввода ИВК ОС 6000е, ОС 6000е Nexus.

Таблица 3 - Метрологические характеристики измерительных каналов вывода ИВК ОС 6000е, ОС 6000е Nexus.

Нормирование допускаемой погрешности указано без учета погрешности первичных датчиков (преобразователей).

Таблица 4 - Технические характеристики ИВК ОС 6000е, ОС 6000е Nexus.

Знак утверждения типа наносится на приборный шкаф в виде наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплекс измерительно-вычислительный и управляющий OC 6000e, ОС 6000е Nexus 1 шт. Руководство по эксплуатации                                                     1 экз.

Руководство по аппаратному обеспечению                                       1 экз.

Монитор                                                               1 шт.

Программное обеспечение на диске                                             1 шт.

приведены в соответствующем разделе Руководства по эксплуатации.

Техническая документация фирм-изготовителей
