МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

1 апреля 2019 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 54967 «Анализаторы покрытий рентгенофлуоресцентные X-STRATA 920, X-STRATA 980» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «СИНЕРКОН» от 21 января 2019 г. № 17, № 20 и № 22 приказываю:

• 1. Внести изменения в описание типа на анализаторы покрытий рентгенофлуоресцентные X-STRATA 920, X-STRATA 980, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57249-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 54967 «Анализаторы покрытий рентгенофлуоресцентные X-STRATA 920, X-STRATA 980», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57249-14, в связи с переименованием предприятия-изготовителя с «OXFORD INSTRUMENTS Industrial Analysis», Великобритания на «Hitachi High-Tech Analytical Science ltd», Великобритания.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 54967 «Анализаторы покрытий рентгенофлуоресцентные X-STRATA 920, X-STRATA 980» на последующие 5 лет.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

✓---------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат. 00E1O36EE32711E88OE9E0O71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «1» апреля 2019 г. № 684

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы покрытий рентгенофлуоресцентные Х-STRATA 920, X-STRATA 980

Анализаторы покрытий рентгенофлуоресцентные X-STRATA 920, X-STRATA 980 (далее по тексту - анализаторы) предназначены для измерения толщины однослойных, многослойных или сплавных покрытий, определения концентрации растворов, составов сплавов и анализа материалов методом энергодисперсионной рентгеновской флуоресценции.

Принцип действия анализаторов основан на излучении химическими элементами, присутствующими в анализируемом образце, характеристиках спектральных линий под действием высокоэнергетического излучения рентгеновской трубки. Вторичное рентгеновское излучение классифицируется по энергии излученных квантов с последующей регистрацией энергетического спектра. Специализированное программное обеспечение (далее по тексту -ПО) позволяет рассчитать толщину и элементный состав покрытия.

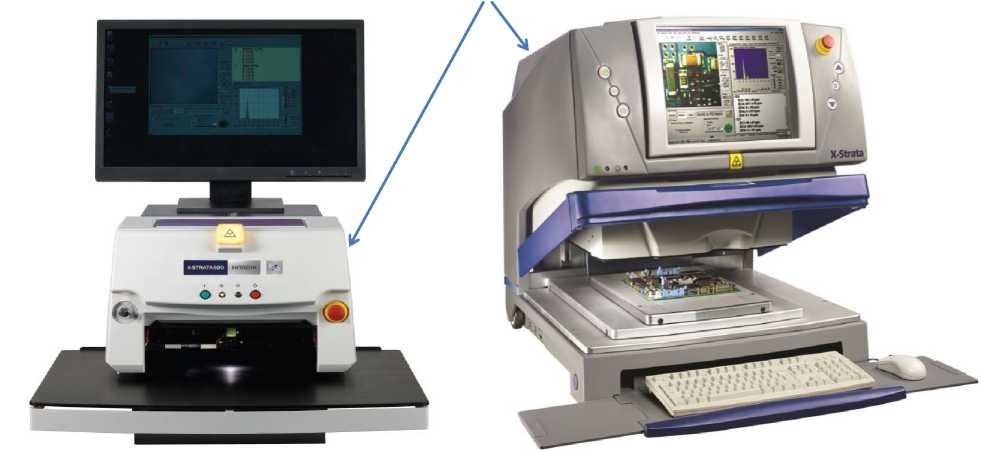

Общий вид Анализаторов покрытий рентгенофлуоресцентных X-STRATA 920, XSTRATA 980 представлен на рисунке 1

Пломбирование анализаторов покрытий рентгенофлуоресцентных X-STRATA 920, X-STRATA 980 не предусмотрено.

Место нанесения

знака поверки

а) X-STRATA 920                       б) X-STRATA 980

Рисунок 1 - Общий вид анализаторов покрытий рентгенофлуоресцентных X-STRATA 920, X-STRATA 980

Основными элементами конструкции анализаторов являются:

- Измерительная камера, содержащая рентгеновскую трубку и измерительное устройство, служащее также для защиты пользователя от излучения;

• - Рентгеновская трубка - источник рентгеновского излучения;

• -  Источник питания, служащий для обеспечения всех частей анализатора электроэнергией с определенными характеристиками;- Детектор-полупроводниковый для XSTRATA 980 и пропорциональный счетчик, заполненный ксеноном для X-STRATA 920, служащий для преобразования гамма квантов вторичного рентгеновского излучения в электрический сигнал;

• - Для модели X-STRATA 920 используется персональный компьютер, предназначенный

для приема, обработки и выдачи информации. Для модели               X-STRATA 980

персональный компьютер встроен в корпус измерительной камеры.

Для осуществления управления электронным блоком, сбора и анализа данных на персональном компьютере установлено программное обеспечение (ПО) SmatrLink FP.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

аблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится типографским способом на титульный лист руководства по эксплуатации печатным способом и на боковую панель прибора с помощью наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 105.Д4-13 «Анализаторы покрытий рентгенофлуоресцентные X-STRATA 920, X-STRATA 980. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 декабря 2013 года.

Основные средства поверки:

Государственные стандартные образцы (ГСО) состава: сталей легированных      ГСО

4165-91П, 2489-91П-2497-91П. Погрешность аттестации, не хуже 0,05%.

Рабочий эталон 2-го разряда по Р 50.2.006-2001.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на корпус анализатор (место нанесения указано на рисунке 1).

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Техническая документация «Hitachi High-Tech Analytical Science Ltd»

«Hitachi High-Tech Analytical Science Ltd», Великобритания

Адрес: Tubney Woods, Abingdon, Oxon QX13 5QX, UK

Телефон: +44 (0) 1235-977900

Web-сайт: www.hitachi-high-tech.com

E-mail: contact@hitachi-hightech-as.com

Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)

ИНН 7728641644

Адрес: 117587, г. Москва, Варшавское шоссе, д.118, к.1

Телефон (факс): +7 (495) 741-59-04, 640-91-83, 640-19-71

Web - сайт: www. synercon. ru

E-mail: info@synercon.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014г.
