ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

октабря   2025 г. № ____

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

стью «Разработка и изготовление измерительн ых систем (ООО «РИИС»), г. Москва им. Д.И. Менделеева» г. Екатеринбург

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

21 октября 2025 г.                                                                              2262

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений,

прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств

установленных   согласно приложению к настоящему на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\_________________________________

Лист № 1 Регистрационный № 82668-21                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители удельного электрического сопротивления полупроводниковых материалов ВИК-УЭС (далее - измерители ВИК-УЭС) предназначены для измерений удельного электрического сопротивления и удельного поверхностного электрического сопротивления полупроводниковых материалов четырехзондовым методом с линейным расположением зондов.

Описание средства измерений

Принцип действия измерителей ВИК-УЭС основан на измерении разности потенциалов, возникающей между двумя зондами четырёхзондовой измерительной головки (устройства зондового), установленной на поверхности образца полупроводникового материала, при пропускании электрического тока определённой величины и переменной полярности через два других точечных зонда, расположенных на той же поверхности.

Удельное электрическое сопротивление и удельное поверхностное электрическое сопротивление вычисляются автоматически с помощью программного обеспечения (ПО), исходя из измеренных значений силы тока, напряжения и межзондового расстояния четырехзондовой головки с учетом поправочных коэффициентов на температуру и геометрические размеры исследуемого образца (диаметр и толщина). Для расчетов УЭС и УПЭС образца используют усредненное значение сопротивления образца при прямом и обратном токе.

Конструктивно измерители ВИК-УЭС состоят из:

• - электронного блока;

• - системного блока ПК с встроенным программным обеспечением (ПО);

• - манипулятора с четырехзондовой измерительной головкой (устройства зондового).

Манипулятор (устройство зондовое) может быть двух видов: с ручным и с автоматизированным позиционированием четырехзондовой измерительной головки на образце. Манипулятор с ручным позиционированием измерительной головки может быть также рычажного типа (рисунок 2). Манипулятор с автоматизированным позиционированием измерительной головки представлен на рисунке 3.

Электронный блок измерителей ВИК-УЭС обеспечивает автоматический выбор величины силы тока в зависимости от номинала измеряемого сопротивления.

Четырёхзондовая измерительная головка может иметь следующие номинальные значения межзондового расстояния: 0,75 мм, 1,3 мм и 1,6 мм.

Общий вид измерителей ВИК-УЭС представлен на рисунке 1.

Место нанесения

знака поверки и креп

ления шильдика

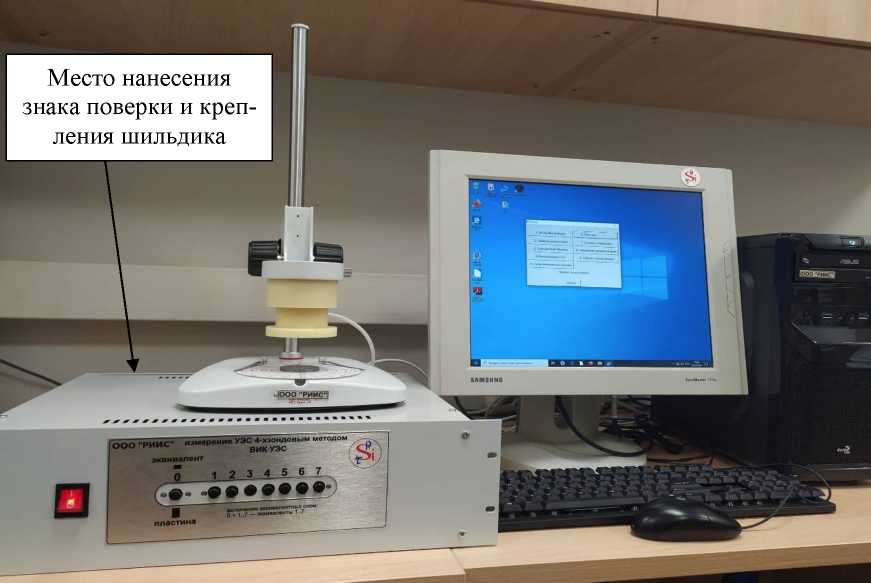

Рисунок 1 - Общий вид измерителей ВИК-УЭС с манипулятором с ручным позиционированием измерительной головки

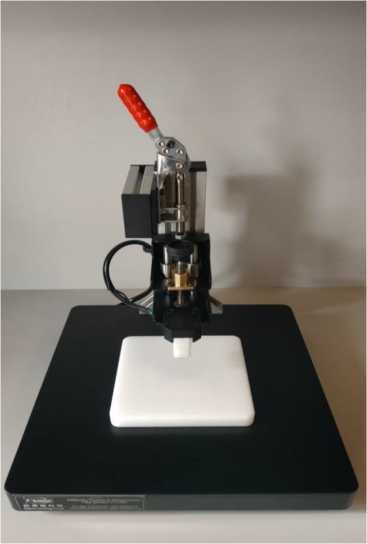

Рисунок 2 - Манипулятор с ручным позиционированием измерительной головки рычажного типа

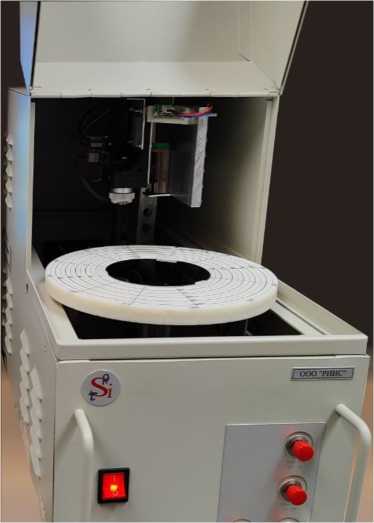

Рисунок 3 - Манипулятор с автоматизированным позиционированием измерительной головки

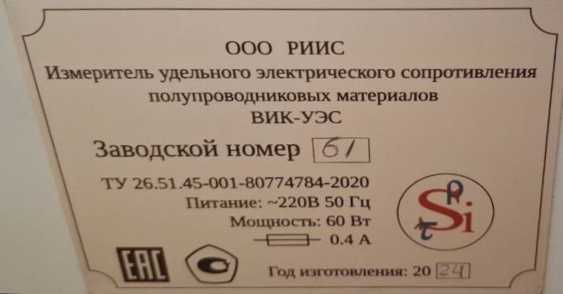

Рисунок 4 - Внешний вид шильдика

Пломбирование измерителей ВИК-УЭС не предусмотрено.

Металлический шильдик с указанием заводского номера крепится к задней стенке электронного блока (рисунок 4). Заводской номер указывается вручную в цифровом формате.

Знак поверки наносится на заднюю стенку электронного блока.

Программное обеспечение

Измерители ВИК-УЭС оснащаются встроенным программным обеспечением.

ПО измерителей ВИК-УЭС позволяет проводить:

• - автоматическую проверку работоспособности и настройку электрической части измерителей ВИК-УЭС;

• - обработку результатов измерений УЭС и УПЭС образцов с учетом поправок на толщину и диаметр измеряемой пластины, а также на температуру измерения (поправки на температуру введены в ПО для монокристаллического кремния, при измерении других материалов результаты измерений УЭС и УПЭС будут относиться к температуре измерения);

• - сбор результатов измерений УЭС и УПЭС для накопления статистической информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения измерителей ВИК-УЭС приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Влияние ПО учтено изготовителем при нормировании метрологических характеристик измерителей ВИК-УЭС.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на металлический шильдик методом лазерной гравировки, на титульный лист «Паспорта» и «Руководства по эксплуатации» типографским способом или в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в п.2.3 Руководства по эксплуатации РЭ26.51.45-001-0774784-2024.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

ТУ26.51.45-001-80774784-2020 с изменением №  1 «Измерители удельного

электрического сопротивления полупроводниковых материалов ВИК-УЭС. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Разработка и изготовление измерительных систем

(ООО «РИИС»)

Юридический адрес: 119049, г. Москва, ул. Крымский вал, д.3, корп.1, оф. 507

ИНН 7706655241

Общество с ограниченной ответственностью «Разработка и изготовление измерительных систем

(ООО «РИИС»)

Юридический адрес: 119049, г. Москва, ул. Крымский вал, д.3, корп.1, оф. 507 Почтовый адрес: 119049, г. Москва, ул. Крымский вал, д.3, корп.1

ИНН 7706655241

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.311373 от 19.10.2015 г.

Лист № 1

Регистрационный № 87998-23                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Уровнемеры радиоволновые «СЕНС УР2» (далее - уровнемеры) предназначены для бесконтактного непрерывного измерения уровня жидких и сыпучих сред в технологических и товарных резервуарах (цистернах, силосах, танках) и преобразования измеренного значения уровня в выходной сигнал.

Описание средства измерений

Принцип действия уровнемеров основан на излучении и приеме отраженного от контролируемой (измеряемой) среды радиоволнового сигнала. Измерение уровня осуществляется следующим образом. Уровнемер формирует измерительный луч и излучает частотно-модулированный высокочастотный сигнал в направлении поверхности контролируемой (измеряемой) среды и принимает отраженный от неё сигнал в пределах измерительного луча. Информационным параметром для определения расстояния до поверхности контролируемой (измеряемой) среды является время задержки принятого сигнала, отраженного от поверхности контролируемой (измеряемой) среды, относительно излученного. Далее в уровнемере производится вычисление уровня контролируемой (измеряемой) среды через измеренное расстояние.

Уровнемер состоит из корпуса и антенны, смонтированных на устройстве крепления. Внутри корпуса установлен блок электронный.

Уровнемеры имеют взрывозащищённое и общепромышленное исполнение.

Уровнемеры выпускаются в двух модификациях, отличающихся метрологическими характеристиками: модификация 1 и модификация 2.

Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:

СЕНС yP2-B-C-D-E-F-H-I-J,

где: В - код, определяющий материал корпуса;

С - код, определяющий количество и тип кабельных вводов;

D - код, определяющий вариант исполнения кабельного ввода;

Е - код, определяющий тип устройства крепления;

F - код, определяющий наличие или отсутствие вставки изолирующей;

Н - код, определяющий исполнение уровнемера;

I - код, определяющий пределы допускаемой погрешности;

J - код, определяющий вид выходного сигнала.

Примечание - Коды вариантов исполнения по умолчанию не указываются.

Общий вид уровнемера показан на рисунке 1.

В зависимости от варианта исполнения уровнемера конструкция корпуса, устройства крепления и вставки изолирующей может отличаться от представленной на рисунке 1.

Сокращённое условное обозначение уровнемера в буквенно-цифровом формате и заводской номер уровнемера в цифровом формате наносятся на информационную табличку, размещенную на корпусе уровнемера, способом лазерной или ударно-точечной маркировки. Нанесение знака поверки на уровнемер не предусмотрено.

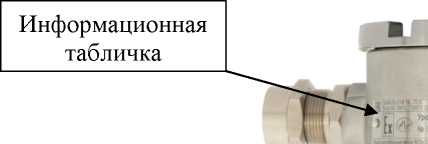

Рисунок 1 - Общий вид уровнемера

Пломбирование уровнемеров не предусмотрено.

Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.

ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений Комплектность приведена в таблице 4.

Таблица 4 - Комплектность уровнемера

приведены в разделе «Устройство и работа» руководства по эксплуатации уровнемера.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

СЕНС.407629.004ТУ Уровнемеры радиоволновые «СЕНС УР». Технические условия.

Правообладатель

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР»

(ООО НПП «СЕНСОР»)

Юридический адрес: 442961, РФ, Пензенская область, г. Заречный, ул. Промышленная, стр. 5

ИНН 5838002196

E-mail: info@nppsensor.ru Телефон/факс: (8412) 65-21-00

Web-сайт: http//:www.nppsensor.ru

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР»

(ООО НПП «СЕНСОР»)

Адрес: 442961, РФ, Пензенская область, г. Заречный, ул. Промышленная, стр. 5

ИНН 5838002196

E-mail: info@nppsensor.ru

Телефон/факс: (8412) 65-21-00

Web-сайт: http//:www.nppsensor.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru, Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13
