Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «16» июля 2019 г. № 1678

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Плотномеры вибрационные поточные ПВ

Плотномеры вибрационные поточные ПВ предназначены для измерения плотности солевых, глинистых и цементных растворов, прокачиваемых через трубопровод.

Принцип действия плотномеров вибрационных поточных ПВ основан на измерении резонансной частоты колебаний колебательной системы, образованной измерительными трубами первичного преобразователя плотности вибрационного. Резонансная частота колебаний измерительных труб зависит от длины, модуля упругости и полной массы. Полная масса трубы состоит из массы пустой трубы и массы жидкости, находящейся в трубе. Если для первичного преобразователя плотности вибрационного величины - модуль упругости, длина трубы, а также масса и внутренний объем измерительных труб являются величинами постоянными, то частота колебаний зависит от плотности жидкости, заполняющей трубы.

Плотномеры вибрационные поточные ПВ состоят из преобразователя плотности вибрационного (ППВ) и блока вычислительного интерактивного БВИ-01-1 (БВИ).

ППВ представляет собой две измерительные трубы, закрепленные на концах и прочный корпус, закрывающий трубы. Внутри корпуса ППВ находятся отклоняющая электромагнитная система, два датчика амплитуды и контроллер. ППВ обеспечивает измерение плотности измеряемой среды и выдачу результатов измерений по интерфейсу RS485.

Вычислительный блок БВИ обеспечивает:

• - поиск подключенного ППВ и установление с ним связи;

• - определение типа ППВ;

• - отображение номера версии его программного обеспечения и расчет его контрольной суммы;

• - индикацию результатов измерений и управление ходом процесса измерений.

Измеренное значение плотности передается контроллером ППВ по кабелю в БВИ через канал связи RS485. Вычислительный блок обрабатывает эти данные и отображает на дисплее показания текущей плотности и средней плотности жидкости за время измерений.

Общий вид плотномеров вибрационных поточных ПВ представлен на рисунке 1.

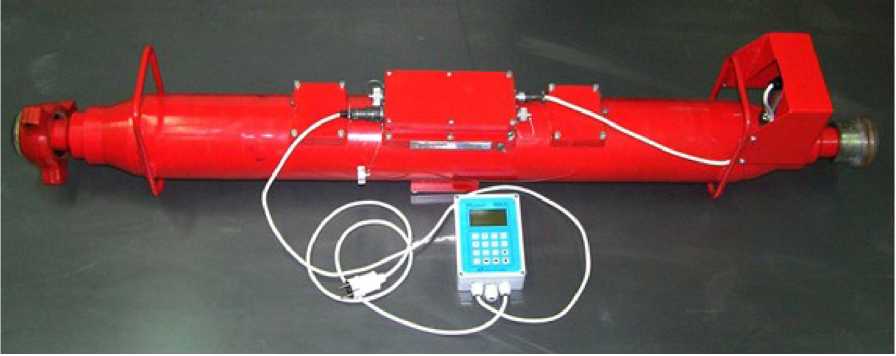

Рисунок 1 - Общий вид плотномеров вибрационных поточных ПВ

Пломбирование плотномеров вибрационных поточных ПВ не предусмотрено.

Программное обеспечение плотномеров вибрационных поточных ПВ по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измеренных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические характеристики плотномеров вибрационных поточных ПВ нормированы с учетом влияния программного обеспечения.

На основании результатов проверок уровень защиты ПО плотномеров от непреднамеренных и преднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО плотномеров и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на табличку, закрепленную на ППВ, методом гравировки, и табличку, закреплённую на БВИ, методом печати на лазерном принтере, а также в центре титульных листов руководства по эксплуатации и паспорта методом печати на лазерном принтере.

Таблица 4 - Комплектность плотномеров вибрационных поточных ПВ

осуществляется в соответствии с документом «Инструкция. ГСИ. Плотномеры вибрационные поточные ПВ. Методика поверки. ЕТЕХ.407281.044 МП», утвержденным ГЦИ СИ ФГУП «ВНИИР» 28 марта 2014г.

В перечень основного поверочного оборудования входят:

- денсиметр, диапазон измерений плотности от 0 до 3,0 г/см³, погрешность не более ±0,00001 г/см³;

• - ареометры АОН-5, 650-2000, по ГОСТ 18481-81;

• - манометр по ГОСТ 2405-88, предел измерений 2,5 МПа, класс точности 1;

• - мегомметр М4100/3 по ГОСТ 23706-93, предел измерений 500 МОм, напряжение 500 В, класс точности 1;

• - термометр стеклянный по ГОСТ 28498-90, диапазон измерения от 0 °С до плюс 100 °С, класс точности 1.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке плотномеров вибрационных поточных ПВ.

приведены в эксплуатационном документе.

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

ТУ 4215-003-09367558-2014 Плотномер вибрационный поточный ПВ. Технические условия

Общество с ограниченной ответственностью Научно-производственное предприятие «Электротех» (ООО НПП «Электротех»)

ИНН 1832098092

Юридический адрес: 426006, г. Ижевск, проезд им. Дерябина, 2/32, офис 209

Фактический адрес: 426006, г. Ижевск, Новоажимова, д.13

Телефон: +7 (3412) 23-03-50, доб. 222

Web-сайт: http://www.eteh.su

E-mail: office@eteh.su

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: Россия, Республика Татарстан, 420088 г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015.
