№1360 от 04.06.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 564783
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Приказы по основной деятельности по агентству Вн. Приказ № 1360 от 04.06.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
04 июня 2024 г.
1360
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств
измерений в части конструктивных изменений, не
на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой.
влияющих настоящему
измерений,
Заместитель Руководителя
Е.Р.Лазаренко
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от « 04 » ию^я 2024 г. № 13^60 Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Комплекс автоматизированный измерительно-управляющий |
«КИ-ОСО- ПГУ Тамань- 1» |
30N14/03 |
76504-19 |
208-021-2019 МП |
МП 208-021-2019 с изменением № 1 |
Общество с ограниченной ответственностью «Инженерный центр автоматизации и метрологии» (ООО «ИЦАМ»), г. Пермь |
ФГБУ «ВНИИМС», г. Москва | ||
|
2. |
Комплексы автоматизированные измерительно-управляющие |
«КИ-ЭБ-ПГУ Тамань-1» |
30N14/01, 30N14/02 |
76791-19 |
МП 208-019 2019 |
МП 208-019-2019 с изменением № 1 |
Общество с ограниченной ответственностью «Инженерный центр автоматизации и метрологии» (ООО «ИЦАМ»), г. Пермь |
ФГБУ «ВНИИМС», г. Москва |
|
3. |
Комплекс автоматизированный измерительно-управляющий |
«КИ-ОСО- ПГУ Тамань-2» |
35N14/03 |
76928-19 |
МП 208-0222019 |
МП 208-022-2019 с изменением № 1 |
Общество с ограниченной ответственностью «Инженерный центр автоматизации и метрологии» (ООО «ИЦАМ»), г. Пермь |
ФГБУ «ВНИИМС», г. Москва | ||
|
4. |
Комплексы автоматизированные измерительно-управляющие |
«КИ-ЭБ-ПГУ Тамань-2» |
35N14/01, 35N14/02 |
76930-19 |
МП 208-0202019 |
МП 208-020-2019 с изменением № 1 |
Общество с ограниченной ответственностью «Инженерный центр автоматизации и метрологии» (ООО «ИЦАМ»), г. Пермь |
ФГБУ «ВНИИМС», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2024 г. № 1360
Лист № 1
Всего листов 6
«КИ-ОСО-ПГУ
Регистрационный № 76504-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс автоматизированный измерительно-управляющий Тамань-1»
Назначение средства измерений
Комплекс автоматизированный измерительно-управляющий «КИ-ОСО-ПГУ Тамань-1» (в дальнейшем комплекс) предназначен для измерений, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, воздуха, газа, электрической энергии), потребляемых или получаемых в процессе работы общестанционного оборудования (далее - ОСО) ПГУ Тамань-1.
Описание средства измерений
Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, согласно заложенным алгоритмам.
Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее- АСУТП) ОСО ПГУ Тамань-1 и обеспечивает измерение параметров, их визуализацию и реализацию алгоритмов управления общестанционного оборудования, принимая измерительную информацию из локальных систем автоматизированного управления (далее - САУ) тепломеханическим оборудованием (далее - ТМО), в том числе: водоподготовительной установки (ВПУ), стоков, насосной станции бытовых стоков, станции пожаротушения, насосной станции
-
- пункта подготовки газа (ППГ), пускоотопительной котельной (ПОК);
-
- хозяйства дизельного топлива (ХДТ);
-
- насосных станций нефтесодержащих насосной станции дождевых стоков; насосной
сырой воды, насосной станции добавочной воды, циркуляционной насосной станции;
-
- очистных сооружений нефтесодержащих стоков, очистных сооружений дождевых стоков;
-
- вентиляторных градирен охлаждения основного оборудования, вентиляторных градирен охлаждения вспомогательного оборудования;
-
- общестанционной компрессорной, инженерных систем, установки запального газа, бакового хозяйства;
Комплекс представляет собой совокупность технических и программных средств, в том числе:
-
1. Оборудования нижнего уровня АСУТП ТМО ОСО состоящего из:
- программно-технических средств ТПТС-НТ на базе измерительных модулей ТПТС55.1661, ТПТС55.1662 (регистрационный № 56645-14), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, уровня, механических и электрических измерений, газового и жидкостного анализа и сигналов с датчиков температуры в выходной код и передача их в процессоры комплекса по стандартам промышленных протоколов обмена семейства «Industrial Ethernet»;
- линий связи соединяющих измерительные модули ТПТС-НТ с датчиками;
-
2. Оборудования верхнего уровня АСУТП ТМО общестанционного оборудования (ОСО), в качестве которого используется программно - технический комплекс (далее - ПТК) «ТПТС-НТ» и специализированного программного обеспечения состоящего из:
- дублированных процессоров серии 55.1211, обеспечивающих прием измерительной информации от измерительных модулей, выполнение алгоритмов управления ТМО ОСО;
- дублированного сервера ПТК «ТПТС-НТ», предназначенного для хранения полученной измерительной и расчетной информации и обеспечения «клиент-серверной» технологии работы комплекса;
- рабочих (АРМ оператора комплекса) и инженерной станции ПТК «ТПТС-НТ», реализованных на базе персональных компьютеров, которые получает информацию от сервера по общестанционной сети Ethernet и обеспечивают визуализацию результатов измерений и функционирования оборудования энергоблока;
-
- специализированного программного обеспечения - программного проекта, разработанного с использованием САПР «GET-R1», предназначенного для конфигурации измерительных модулей и контроллеров ПТК «ТПТС-НТ», обработки измерительных сигналов, автоматического регулирования, управления, выполнения функций защит и блокировок;
-
- специализированного программного обеспечения - ПО ПТК Инконт, разработанного для использования в области автоматизации технологического процесса, для оперативного контроля и управления, а также для сбора, обработки, отображения и архивирования данных, поступающих от устройств контроллерного уровня;
Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах рабочих станций, архивирование и вывод на печать следующих параметров при ведении технологического процесса энергоблока:
-
- расхода газа, воздуха, воды и водных растворов, пара, дизтоплива, м3/ч, т/ч;
-
- давлений газа, воздуха, пара, воды и водных растворов, масла, щелочей и кислот кПа, МПа; бар;
-
- температуры газов, пара, воды, дизтоплива, масла, металла, °С;
-
- уровня воды и водных растворов, щелочей и кислот, масла, дизтоплива, антифриза мм, м; %;
-
- скорости вибрации, м/с;
-
- электрического тока, А;
-
- концентраций СН4, О2, СО, в газовых средах ОСО, %; ррм, %НКПР;
-
- концентраций pH, электропроводность в жидких и паровых средах ОСО, мг/дм3, мкг/дм3 , мг/л, рН, мкСм/см.
Нанесение заводского номера на конструкцию комплекса не предусмотрено. Заводской номер комплексов 30N41/03 указывается в формуляре на комплекс типографским способом.
Структурная схема комплекса приведена на рисунке 1.
Нанесение знака поверки на комплекс не предусмотрено.
Пломбирование комплекса не предусмотрено.
САУ
Хозяйства дизельного топлива
САУ
Пускоотопите льной котельной
САУ
Водоподготов ительной установки
Экраны колективного пользования
ТПТС 55
Инженерная АРМ оператора станция коплекса ОСО
|
Условные обозначения | |
|
ТПТС55 |
Шкаф модулей ввода вывода аналоговых сигналов и микроконтроллеров |
|
АРМ |
Автоматизированное рабочее место |
|
° |
Industrial Ethernet Аналоговые линии связи |
X
si
Первичные измерительные преобразователи общестанционного оборудования -------□— -------а--------
С
САУ
Пункта подготовки газа
САУ
Насосных станций
САУ
Очистных сооружений
Шина терминалов Industrial Ethernet
MNI
MSI
АРМ
оператора
ПОК
у АРМ
оператора
ВПУ
Сервер приложений
■ ■ «-Д АСУ ТП ОСО
Шина приложений Industrial Ethernet
л.
л-
САУ
Компрессорной
САУ
Установки запального газа
ТПТС 55
XiSl
САУ
Бакового хозяйства
ТПТС 55
ТПТС 55
САУ
Инженерных систем
XiiSl
MSI
MSI
Первичные измерительные преобразователи общестанционного оборудования
Рисунок 1 - Структурная схема комплекса автоматизированного измерительно-управляющего «КИ-ОСО-ПГУ Тамань-1»
Программное обеспечение
Программное обеспечение (ПО) комплекса состоит из: встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер.
Метрологически значимая часть программного обеспечения находится в ВПО измерительных модулей ПТК ТПТС-НТ, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения ВПО отсутствуют.
Уровень защиты ВПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее программное обеспечение состоит из:
-
- ПО GET-R1 для работы с модулями и контроллерами ПТК ТПТС-НТ;
-
- ПО верхнего уровня ПТК Инконт для использования в области автоматизации технологического процесса, для оперативного контроля и управления, а также для сбора, обработки, отображения и архивирования данных, поступающих от устройств контроллерного уровня ПТК. ПО ПТК Инконт сделано на средствах программного комплекса Альфа платформа (Alpha Developer Studio (среда разработки системы верхнего уровня)). В состав Альфа платформы входят различные компоненты, используемые для разработки, исполнения и сопровождения проектов автоматизации технологических и производственных процессов.
Уровень защиты внешнего ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1 -
данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
GET-R1 |
Alpha.licensing-agent |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.7.8.7872 |
не ниже 1.8.0+b1.r83863 |
|
Цифровой идентификатор ПО |
- | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение |
|
Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров (давления, уровня, расхода, температуры, химического анализа, электрических и механических величин), работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей, мА |
от 4 до 20 |
|
Диапазон преобразования входных сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, Ом (°С):
|
от 80,00 до 213,81 (от -50 до +300) от 76,33 до 175,86 (от -60 до +200) |
|
Пределы допускаемой погрешности приведенной к верхнему значению диапазона преобразования входных сигналов силы постоянного тока в значения технологических параметров, %:
|
±0,4 ±0,5 ±1,0 |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С |
±0,5 |
Таблица 3 - Основные технические
|
Наименование |
Значение | ||
|
Количество измерительных модулей УСО в составе комплекса, шт: | |||
|
- ТПТС55.1661 |
83 | ||
|
- ТПТС55.1662 |
147 | ||
|
Количество измерительных преобразователей подключаемых на вход | |||
|
одного модуля, шт: | |||
|
- ТПТС55.1661 |
14 | ||
|
- ТПТС55.1662 |
16 | ||
|
Количество измерительных преобразователей со стандартным токовым |
698 | ||
|
выходом на входе ПТК, шт | |||
|
Количество измерительных преобразователей температуры, на входе ПТК, шт |
978 | ||
|
Параметры электрического питания: напряжение постоянного тока, В |
от 24 до 30 | ||
|
непрерывный, в | |||
|
Режим работы |
условиях помещения | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С: | |||
|
- измерительные преобразователи |
от -25 до +50 | ||
|
- электронная аппаратура и вычислительная техника |
от +20 до +40 | ||
|
- относительная влажность, при температуре плюс 25 °С, % |
от 30 до 80 | ||
|
- атмосферное давление, кПа |
от 80 до 108 | ||
|
Средний срок службы, лет |
15 | ||
|
Знак утверждения типа | |||
|
наносится на титульный лист инструкций по эксплуатации типографским способом. | |||
|
Комплектность средств измерений | |||
|
Таблица 4 - Комплектность средства измерений | |||
|
Наименование |
Обозначение |
Количество, шт./экз. | |
|
Комплекс автоматизированный измерительно-управляющий |
«КИ-ОСО-ПГУ Тамань-1» |
1шт. Зав. № 30N14/03 | |
|
Инструкция по эксплуатации средств разработки верхнего уровня ПТК «Инконт» |
ИС.3588-АТХ5.ИС002 |
1 экз. | |
|
Инструкция по эксплуатации АРМ оператора ПТК «Инконт» |
ИС.3588-АТХ5.ИС001 |
1 экз. | |
|
Инструкция по эксплуатации средств разработки ТПТС |
ИС.3588-АТХ5.ИС003 |
1 экз. | |
|
Методика поверки |
- |
1 экз. | |
|
Формуляр |
30N14-00-ФО.03 |
1 экз. | |
Сведения о методиках (методах) измерений
приведены в разделе 8 Описание методик (методов) измерений формуляра 30N14-00-ФО.03
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
Изготовитель
Общество с ограниченной ответственностью «ВО «Технопромэкспорт» (ООО «ВО «Технопромэкспорт»)
ИНН 7704863782
Адрес: 119019, г. Москва, ул. Новый Арбат, д. 15/2
Тел. /факс: (495) 989-97-29
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2024 г. № 1360
Лист № 1
Всего листов 7
«КИ-ЭБ-ПГУ
Регистрационный № 76791-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы автоматизированные измерительно-управляющие Тамань-1»
Назначение средства измерений
Комплексы автоматизированные измерительно-управляющие «КИ-ЭБ-ПГУ Тамань-1» (в дальнейшем комплексы) предназначены для измерений, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблоков.
Описание средства измерений
Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, согласно заложенным алгоритмам.
Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) энергоблоков №1 и №2 ПГУ Тамань-1 и обеспечивает измерение параметров, их визуализацию и реализацию алгоритмов управления теплотехнического оборудования энергоблоков, принимая измерительную информацию из систем, работающих в составе оборудования энергоблока:
-
- локальной системы автоматического управления (далее - САУ) газовой турбины (далее - ГТУ);
-
- систем управления тепломеханическим оборудованием (далее - ТМО) паровой турбины (далее -ПТУ), котлов -утилизаторов и общеблочного оборудования.
Комплекс представляет собой совокупность технических и программных средств, в том числе:
-
1. Оборудования нижнего уровня локальной САУ ГТУ состоящего из:
-
- программно-технических средств на базе модулей аналогового ввода Simatic S7-300 типа SM331 в составе устройств распределенного ввода-вывода Simатiс ЕТ-200М (регистрационный № 15772-11 и № 66213-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, уровня, механических и электрических измерений, газового анализа и сигналов с датчиков температуры в выходной код и передачу их в процессоры комплекса по стандартам промышленных протоколов обмена семейства «Industrial Ethernet» и Profibus-DP;
-
- дублированного процессора измерительного комплекса серии Simatic S7-400H, тип 410-5Н, обеспечивающего выполнение алгоритмов измерений, расчетов, управления и технологических защит при ведении технологического процесса ГТУ в составе энергоблока на основе принятой измерительной информации от измерительных модулей САУ ГТУ;
-
- линий связи соединяющих измерительные модули с датчиками;
-
2. Оборудования нижнего уровня АСУТП ТМО состоящего из:
-
- программно-технических средств ТПТС-НТ на базе измерительных модулей ТПТС55.1661, ТПТС55.1662 (регистрационный № 56645-14), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, уровня, механических и электрических измерений, газового и жидкостного анализа и сигналов с датчиков температуры в выходной код и передача их в процессоры комплекса по стандартам промышленных протоколов обмена семейства «Industrial Ethernet»;
-
- нормирующих преобразователей НП-002 и ТМТ82 (регистрационный № 22393-08 и № 50138-12),применяемых в составе некоторых измерительных каналов температуры котлов -утилизаторов энергоблоков;
-
- Линий связи, соединяющих измерительные модули ТПТС-НТ с датчиками;
-
3. Оборудования верхнего уровня САУ ГТУ, в качестве которого используется программно - технический комплекс «SPPA-T3000», состоящего из:
-
- дублированного сервера системы автоматизации САУ ГТУ, предназначенного для хранения полученной измерительной и расчетной информации и обеспечения «клиент-серверной» технологии работы комплекса;
-
- рабочей станции САУ ГТУ (АРМ САУ ГТУ), реализованной на базе персонального компьютера, которые получают измерительную информацию от сервера локальной САУ ГТУ и обеспечивают визуализацию результатов измерений и функционирования оборудования энергоблока;
-
- стандартного программного обеспечения - операционной системы Windows Server 2008 R2 Standard и специализированного инженерного программного обеспечения SPPA-T3000, предназначенного для конфигурации серверов и рабочей станций, обеспечения диагностики работы системы управления оборудованием ГТУ в составе энергоблока и передачи измерительной информации на рабочую станцию;
-
4. Оборудования верхнего уровня АСУТП ТМО энергоблока, в качестве которого используется программно - технический комплекс (далее - ПТК) «ТПТС-НТ» и специализированного программного обеспечения состоящего из:
-
- дублированных процессоров ПТК «ТПТС-НТ» комплекса серии 55.1211, обеспечивающих прием измерительной информации от измерительных модулей, выполнение алгоритмов управления ТМО энергоблока;
-
- дублированного сервера ПТК «ТПТС-НТ», предназначенного для хранения полученной измерительной и расчетной информации и обеспечения «клиент-серверной» технологии работы комплекса;
-
- рабочих станций (АРМ оператора комплекса), которые получает информацию от сервера по общестанционной сети Ethernet и обеспечивают визуализацию результатов измерений и функционирования оборудования энергоблока;
-
- инженерных станций с предустановленным специальным программным обеспечением, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса;
-
- специализированного программного обеспечения - программного проекта, разработанного с использованием САПР «GET-R1», предназначенного для конфигурации измерительных модулей и контроллеров ПТК «ТПТС-НТ», обработки измерительных сигналов, автоматического регулирования, управления, выполнения функций защит и блокировок;
-
- специализированного программного обеспечения - ПО ПТК Инконт, разработанного для использования в области автоматизации технологического процесса, для оперативного контроля и управления, а также для сбора, обработки, отображения и архивирования данных, поступающих от устройств контроллерного уровня;
Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах рабочих станций, архивирование и вывод на печать следующих параметров при ведении технологического процесса энергоблока:
- расхода газа, воды, этиленгликоля, пара, дизтоплива, м3/ч, т/ч;
- давлений воздуха, пара, воды, этиленгликоля, масла, кПа, МПа; бар, мбар;
-
- температуры газов, пара, воды, этиленгликоля, дизтоплива, масла, металла, °С;
-
- уровня воды, этиленгликоля, масла, мм, м; %;
-
- вибраций, смещений, расширений, искривлений, скорости вращения, мм, мкм, мм/с, об/мин, Lim pk-pk, Гц;
-
- электрического тока, напряжения, частоты и мощности, А, В, кВ, МВт, Гц;
-
- концентраций СН4, О2, СО, NO, в отходящих газах котла энергоблока, %; ррм, % НКПР;
-
- концентраций pH, электропроводность в жидких и паровых средах котла энергоблока, мг/м3, рН, мкСм/см.
Нанесение заводских номеров на конструкцию комплексов не предусмотрено. Заводские номера комплексов 30N14/01, 30N14/02 указываются в формулярах на комплексы типографским способом.

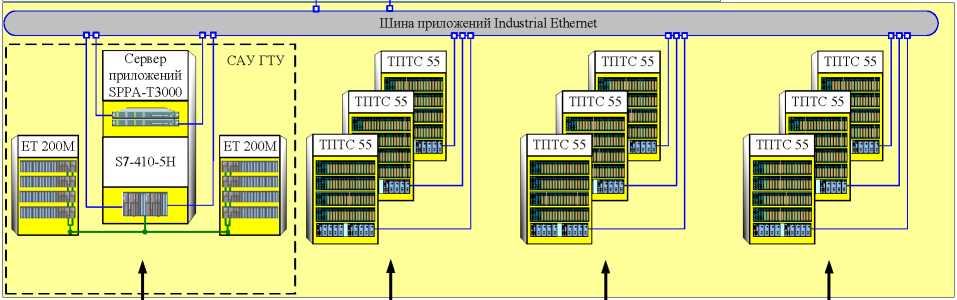

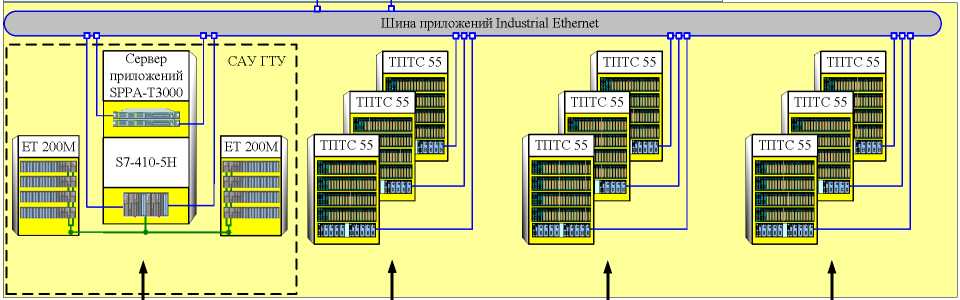

Структурная схема комплекса приведена на рисунке 1.
Нанесение знака поверки на комплексы не предусмотрено.
Пломбирование комплексов не предусмотрено.
Щит управления ПГУ
Экраны колективного пользования
|
АРМ оператора ГТУ |
Инженерная станция |
АРМ оператора энергоблока | |||
|
= |
lUIIUIIUI |
= |
□ |
□□□ |
= |
Шина терминалов Industrial Ethernet
——
|
Условные обозначения | |
|
S7-410- 5H |
Дублированный программируемый контроллер Simatic S7-400 |
|
ТПТС55 |
Шкаф модулей ввода вывода аналоговых сигналов и микроконтроллеров |
|
ET200M |
Устройство распределенного ввода-вывода Simatic S7-300 |
|
АРМ |
Автоматизированное рабочее место |
|
Industrial Ethernet Profibus DP _ Аналоговые линии связи | |
Сервер приложений АСУ ТП ЭБ
Первичные измерительные преобразователи котла утилизатора преобразователи общеблочного
Первичные измерительные преобразователипаровой турбины
■ lumsi !
Первичные измерительные преобразователи газовой турбины
L.jrEgi-.i
Первичные измерительные
оборудования
Рисунок 1 - Структурная схема комплексов автоматизированных измерительно-управляющих «КИ-ЭБ- ПГУ Тамань-1»
Программное обеспечение
Программное обеспечение (ПО) комплексов состоит из: встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер.
Метрологически значимая часть программного обеспечения находится в ВПО измерительных модулей ПТК ТПТС-НТ, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения ВПО отсутствуют.
Уровень защиты ВПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее программное обеспечение состоит из:
-
- ПО GET-R1 для работы с модулями и контроллерами ПТК ТПТС-НТ;
-
- ПО SPPA-T3000 для САУ ГТУ энергоблока;
-
- ПО верхнего уровня ПТК Инконт для использования в области автоматизации технологического процесса, для оперативного контроля и управления, а также для сбора, обработки, отображения и архивирования данных, поступающих от устройств контроллерного уровня ПТК. ПО ПТК Инконт сделано на средствах программного комплекса Альфа платформа (Alpha Developer Studio (среда разработки системы верхнего уровня)). В состав Альфа платформы входят различные компоненты, используемые для разработки, исполнения и сопровождения проектов автоматизации технологических и производственных процессов.
Уровень защиты внешнего ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
SPPA-T3000 |
GET-R1 |
Alpha.licensing-agent |
|
Номер версии (идентификационный номер) ПО |
не ниже 07.2.11.10 |
не ниже 2.7.8.7872 |
не ниже 1.8.0+b1.r83863 |
|
Цифровой идентификатор ПО |
- | ||
Метрологические и технические характеристики
Таблица 2 -
|
Наименование |
Значение |
|
Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров (давления, уровня, расхода, температуры, химического анализа, электрических и механических величин), работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей, мА |
от 4 до 20 |
|
Диапазон преобразования входных сигналов напряжения постоянного тока, поступающих от термопар типа ХА(К) в значения температуры, мВ (°С) |
от -1,527 до 35,313 (от -40 до +850) |
таблица 2
|
Наименование |
Значение |
|
Диапазон преобразования входных сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, Ом (°С):
|
от 80,00 до 249,41 (от -50 до +400) от 76,33 до 247,09 (от -60 до +400) от 39,23 до 82,10 (от -50 до +150) |
|
Пределы допускаемой погрешности приведенной к верхнему значению диапазона преобразования входных сигналов силы постоянного тока в значения технологических параметров, %: - расхода прямого измерения, давления, уровня, температуры, химического анализа, электрических и механических величин, работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей;
|
±0,4 ±0,5 ±1,0 |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов термоЭДС, поступающих от термопар типа ХА(К), в значения температуры, без учета погрешности первичных измерительных преобразователей, °С:
|
±1,0 ±1,5 |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С:
|
±0,5 ±1,0 |
|
Примечания: 1. Пределы допускаемой погрешности преобразования сигналов термоЭДС, поступающих от преобразователей термоэлектрических, даны с учетом погрешности компенсации температуры холодного спая | |
Таблица 3 - Основные технические
|
Наименование |
Значение | ||
|
Заводской № измерительного комплекса |
30N14/01 |
30N14/02 | |
|
Количество измерительных модулей УСО в составе комплекса, | |||
|
шт: | |||
|
- ТПТС55.1661 |
53 |
58 | |
|
- ТПТС55.1662 |
57 |
63 | |
|
- SM331 |
27 |
27 | |
|
Количество измерительных преобразователей подключаемых на | |||
|
вход одного модуля, шт: - ТПТС55.1661 |
14 | ||
|
- ТПТС55.1662 |
16 | ||
|
- SM331 |
8 | ||
|
Количество измерительных преобразователей со стандартным токовым выходом на входе ПТК, шт. |
485 | ||
|
Количество измерительных преобразователей температуры, на входе ПТК, шт. |
540 | ||
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 24 до 30 | ||
|
Режим работы |
непрерывный, в условиях помещения | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С: - измерительные преобразователи |
от -25 до +50 | ||
|
- электронная аппаратура и вычислительная техника |
от +20 до +40 | ||
|
от 30 до 80 от 80 до 108 | ||
|
Средний срок службы, лет |
15 | ||
Знак утверждения типа
наносится на титульный лист инструкций по эксплуатации типографским способом.
Комплектность средств измерений
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Комплексы автоматизированные измерительно-управляющие |
«КИ-ЭБ-ПГУ Тамань-1» |
2шт. Зав. № 30N14/01 Зав. № 30N14/02 |
|
Инструкция по эксплуатации средств разработки верхнего уровня ПТК «Инконт» |
ИС.3588-АТХ5.ИС002 |
1 экз. |
|
Инструкция по эксплуатации АРМ оператора ПТК «Инконт» |
ИС.3588-АТХ5.ИС001 |
1 экз. |
|
Инструкция по эксплуатации средств разработки ТПТС |
ИС.3588-АТХ5.ИС003 |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Формуляр |
30N14-00-ФО.01 30N14-00-ФО.02 |
1 экз. 1 экз. |
Сведения о методиках (методах) измерений
приведены в разделах 8 Описание методик (методов) измерений формуляров 30N14-00-ФО.01, 30N14-00-ФО.02.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
Изготовитель
Общество с ограниченной ответственностью «ВО «Технопромэкспорт» (ООО «ВО «Технопромэкспорт»)
ИНН 7704863782
Адрес: 119019, г. Москва, ул. Новый Арбат, д. 15/2
Тел. /факс: (495) 989-97-29
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2024 г. № 1360
Лист № 1
Всего листов 6
«КИ-ОСО-ПГУ
Регистрационный № 76928-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс автоматизированный измерительно-управляющий Тамань-2»
Назначение средства измерений
Комплекс автоматизированный измерительно-управляющий «КИ-ОСО-ПГУ Тамань-2» (в дальнейшем комплекс) предназначен для измерений, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, воздуха, газа, электрической энергии), потребляемых или получаемых в процессе работы общестанционного оборудования (далее - ОСО) ПГУ Тамань-2.
Описание средства измерений
Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, согласно заложенным алгоритмам.
Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее- АСУТП) ОСО ПГУ Тамань-2 и обеспечивает измерение параметров, их визуализацию и реализацию алгоритмов управления общестанционного оборудования, принимая измерительную информацию из локальных систем автоматизированного управления (далее - САУ) тепломеханическим оборудованием (далее - ТМО), в том числе:
-
- пункта подготовки газа (ППГ), пускоотопительной котельной (ПОК);
-
- хозяйства дизельного топлива (ХДТ);
-
- насосных станций нефтесодержащих насосной станции дождевых стоков; насосной
водоподготовительной установки (ВПУ), стоков, насосной станции бытовых стоков, станции пожаротушения, насосной станции
сырой воды, насосной станции добавочной воды, циркуляционной насосной станции;
-
- очистных сооружений нефтесодержащих стоков, очистных сооружений дождевых стоков;
-
- вентиляторных градирен охлаждения основного оборудования, вентиляторных градирен охлаждения вспомогательного оборудования;
-
- общестанционной компрессорной, инженерных систем, установки запального газа, бакового хозяйства;
Комплекс представляет собой совокупность технических и программных средств, в том числе:
-
1. Оборудования нижнего уровня АСУТП ТМО ОСО состоящего из:
-
- программно-технических средств ТПТС-НТ на базе измерительных модулей ТПТС55.1661, ТПТС55.1662 (регистрационный № 56645-14), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, уровня, механических и электрических измерений, газового и жидкостного анализа и сигналов с датчиков температуры в выходной код и передача их в процессоры комплекса по стандартам промышленных протоколов обмена семейства «Industrial Ethernet»;
- линий связи соединяющих измерительные модули ТПТС-НТ с датчиками;
-
2. Оборудования верхнего уровня АСУТП ТМО общестанционного оборудования (ОСО), в качестве которого используется программно - технический комплекс (далее - ПТК) «ТПТС-НТ» и специализированного программного обеспечения состоящего из:
- дублированных процессоров серии 55.1211, обеспечивающих прием измерительной информации от измерительных модулей, выполнение алгоритмов управления ТМО ОСО;
- дублированного сервера ПТК «ТПТС-НТ», предназначенного для хранения полученной измерительной и расчетной информации и обеспечения «клиент-серверной» технологии работы комплекса;
- рабочих (АРМ оператора комплекса) и инженерной станции ПТК «ТПТС-НТ», реализованных на базе персональных компьютеров, которые получает информацию от сервера по общестанционной сети Ethernet и обеспечивают визуализацию результатов измерений и функционирования оборудования энергоблока;
-
- специализированного программного обеспечения - программного проекта, разработанного с использованием САПР «GET-R1», предназначенного для конфигурации измерительных модулей и контроллеров ПТК «ТПТС-НТ», обработки измерительных сигналов, автоматического регулирования, управления, выполнения функций защит и блокировок;
-
- специализированного программного обеспечения - ПО ПТК Инконт, разработанного для использования в области автоматизации технологического процесса, для оперативного контроля и управления, а также для сбора, обработки, отображения и архивирования данных, поступающих от устройств контроллерного уровня;
Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах рабочих станций, архивирование и вывод на печать следующих параметров при ведении технологического процесса энергоблока:
-
- расхода газа, воздуха, воды и водных растворов, пара, дизтоплива, м3/ч, т/ч;
-
- давлений газа, воздуха, пара, воды и водных растворов, масла, щелочей и кислот кПа, МПа; бар;
-
- температуры газов, пара, воды, дизтоплива, масла, металла, °С;
-
- уровня воды и водных растворов, щелочей и кислот, масла, дизтоплива, антифриза мм, м; %;
-
- скорости вибрации, м/с;
-
- электрического тока, А;
-
- концентраций СН4, О2, СО, в газовых средах ОСО, %; ррм, %НКПР;
-
- концентраций pH, электропроводность в жидких и паровых средах ОСО, мг/дм3, мкг/дм3 , мг/л, рН, мкСм/см.
Нанесение заводского номера на конструкцию комплекса не предусмотрено. Заводской номер комплексов 35N14/03 указывается в формуляре на комплекс типографским способом.
Структурная схема комплекса приведена на рисунке 1.
Нанесение знака поверки на комплекс не предусмотрено.
Пломбирование комплекса не предусмотрено.
САУ
Хозяйства дизельного топлива
САУ
Пускоотопите льной котельной
САУ
Водоподготов ительной установки
ТПТС 55
Экраны колективного пользования
|
Инженерная АРМ оператора | ||||
|
станция |
коплекса ОСО | |||
|
Условн^1е обозначения | |
|
ТПТС55 |
Шкаф модулей ввода вывода аналоговых сигналов и микроконтроллеров |
|
АРМ |
Автоматизированное рабочее место |
|
Industrial Ethernet Аналоговые линии связи | |
|ДИН
MSI
Первичные измерительные преобразователи общестанционного оборудования --------- ------------ЕН----------
С
САУ Пункта подготовки газа
САУ
Насосных станций
САУ Очистных сооружений
АРМ оператора
ПОК
Шина терминалов Industrial Ethernet
■о-------□----
1 АРМ
оператора = ВПУ
^1 Сервер приложений Е АСУ ТП ОСО
Шина приложений Industrial Ethernet
САУ
Вентиляторных градирен
САУ
Компрессорной
■а
САУ
Инженерных
систем
САУ
Установки запального газа
САУ
Бакового хозяйства
ТПТС 55
вдт
MSI
MSI [ii^ |м5| [ii^ [ii^ [iusi ImHI
Первичные измерительные преобразователи общестанционного оборудования
Рисунок 1 - Структурная схема комплекса автоматизированного измерительно-управляющего «КИ-ОСО-ПГУ Тамань-2»
Программное обеспечение
Программное обеспечение (ПО) комплекса состоит из: встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер.
Метрологически значимая часть программного обеспечения находится в ВПО измерительных модулей ПТК ТПТС-НТ, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения ВПО отсутствуют.
Уровень защиты ВПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее программное обеспечение состоит из:
-
- ПО GET-R1 для работы с модулями и контроллерами ПТК ТПТС-НТ;
-
- ПО верхнего уровня ПТК Инконт для использования в области автоматизации технологического процесса, для оперативного контроля и управления, а также для сбора, обработки, отображения и архивирования данных, поступающих от устройств контроллерного уровня ПТК. ПО ПТК Инконт сделано на средствах программного комплекса Альфа платформа (Alpha Developer Studio (среда разработки системы верхнего уровня)). В состав Альфа платформы входят различные компоненты, используемые для разработки, исполнения и сопровождения проектов автоматизации технологических и производственных процессов.
Уровень защиты внешнего ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1 -
данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
GET-R1 |
Alpha.licensing-agent |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.7.8.7872 |
не ниже 1.8.0+b1.r83863 |
|
Цифровой идентификатор ПО |
- | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение |
|
Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров (давления, уровня, расхода, температуры, химического анализа, электрических и механических величин), работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей, мА |
от 4 до 20 |
|
Диапазон преобразования входных сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, Ом (°С):
|
от 80,00 до 213,81 (от -50 до +300) от 76,33 до 175,86 (от -60 до +200) |
|
Пределы допускаемой погрешности приведенной к верхнему значению диапазона преобразования входных сигналов силы постоянного тока в значения технологических параметров, %:
|
±0,4 ±0,5 ±1,0 |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С: - для измерительных каналов, не имеющих в своем составе нормирующих преобразователей для измерительных каналов, имеющих в своем составе нормирующие преобразователи |
±0,5 ±1,0 |
Таблица 3 - Основные технические
|
Наименование |
Значение |
|
Количество измерительных модулей УСО в составе комплекса, шт:
|
83 147 |
|
Количество измерительных преобразователей подключаемых на вход одного модуля, шт:
|
14 16 |
|
Количество измерительных преобразователей со стандартным токовым выходом на входе ПТК, шт |
698 |
|
Количество измерительных преобразователей температуры, на входе ПТК, шт |
978 |
|
Параметры электрического питания: напряжение постоянного тока, В |
от 24 до 30 |
|
Режим работы |
непрерывный, в условиях помещения |
|
Условия эксплуатации:
|
от -25 до +50 от +20 до +40 от 30 до 80 от 80 до 108 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на титульный лист инструкций по эксплуатации типографским способом.
Комплектность средств измерений
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Комплекс автоматизированный измерительно-управляющий |
«КИ-ОСО-ПГУ Тамань-2» |
1шт. Зав. № 35N14/03 |
|
Инструкция по эксплуатации средств разработки верхнего уровня ПТК «Инконт» |
07-60-ИЭ |
1 экз. |
|
Инструкция по эксплуатации АРМ оператора ПТК «Инконт» |
07-59-ИЭ |
1 экз. |
|
Инструкция по эксплуатации средств разработки ТПТС |
07-03-ИЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Формуляр |
35N14-00-ФО.03 |
1 экз. |
Сведения о методиках (методах) измерений
приведены в разделе 8 Описание методик (методов) измерений формуляра 35N14-00-ФО.03
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
Изготовитель
Общество с ограниченной ответственностью «ВО «Технопромэкспорт» (ООО «ВО «Технопромэкспорт»)
ИНН 7704863782
Адрес: 119019, г. Москва, ул. Новый Арбат, д. 15/2
Тел. /факс: (495) 989-97-29
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2024 г. № 1360
Лист № 1
Всего листов 7
«КИ-ЭБ-ПГУ
Регистрационный № 76930-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы автоматизированные измерительно-управляющие Тамань-2»
Назначение средства измерений
Комплексы автоматизированные измерительно-управляющие «КИ-ЭБ-ПГУ Тамань-2» (в дальнейшем комплексы) предназначены для измерений, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблоков.
Описание средства измерений
Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, согласно заложенным алгоритмам.
Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) энергоблоков №1 и №2 ПГУ Тамань-2 и обеспечивает измерение параметров, их визуализацию и реализацию алгоритмов управления теплотехнического оборудования энергоблоков, принимая измерительную информацию из систем, работающих в составе оборудования энергоблока:
-
- локальной системы автоматического управления (далее - САУ) газовой турбины (далее - ГТУ);
-
- систем управления тепломеханическим оборудованием (далее - ТМО) паровой турбины (далее - ПТУ), котлов -утилизаторов и общеблочного оборудования.
Комплекс представляет собой совокупность технических и программных средств, в том числе:
-
1. Оборудования нижнего уровня локальной САУ ГТУ состоящего из:
-
- программно-технических средств на базе модулей аналогового ввода Simatic S7-300 типа SM331 в составе устройств распределенного ввода-вывода Simатiс ЕТ-200М (регистрационный № 15772-11 и № 66213-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, уровня, механических и электрических измерений, газового анализа и сигналов с датчиков температуры в выходной код и передачу их в процессоры комплекса по стандартам промышленных протоколов обмена семейства «Industrial Ethernet» и Profibus-DP;
-
- дублированного процессора измерительного комплекса серии Simatic S7-400H, тип 410-5Н, обеспечивающего выполнение алгоритмов измерений, расчетов, управления и технологических защит при ведении технологического процесса ГТУ в составе энергоблока на основе принятой измерительной информации от измерительных модулей САУ ГТУ;
-
- линий связи соединяющих измерительные модули с датчиками;
-
2. Оборудования нижнего уровня АСУТП ТМО состоящего из:
-
- программно-технических средств ТПТС-НТ на базе измерительных модулей ТПТС55.1661, ТПТС55.1662 (регистрационный № 56645-14), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, уровня, механических и электрических измерений, газового и жидкостного анализа и сигналов с датчиков температуры в выходной код и передача их в процессоры комплекса по стандартам промышленных протоколов обмена семейства «Industrial Ethernet»;
-
- нормирующих преобразователей НП-002 и ТМТ82 (регистрационный № 22393-08 и № 50138-12),применяемых в составе некоторых измерительных каналов температуры котлов -утилизаторов энергоблоков;
-
- Линий связи, соединяющих измерительные модули ТПТС-НТ с датчиками;
-
3. Оборудования верхнего уровня САУ ГТУ, в качестве которого используется программно - технический комплекс «SPPA-T3000», состоящего из:
-
- дублированного сервера системы автоматизации САУ ГТУ, предназначенного для хранения полученной измерительной и расчетной информации и обеспечения «клиент-серверной» технологии работы комплекса;
-
- рабочей станции САУ ГТУ (АРМ САУ ГТУ), реализованной на базе персонального компьютера, которые получают измерительную информацию от сервера локальной САУ ГТУ и обеспечивают визуализацию результатов измерений и функционирования оборудования энергоблока;
-
- стандартного программного обеспечения - операционной системы Windows Server 2008 R2 Standard и специализированного инженерного программного обеспечения SPPA-T3000, предназначенного для конфигурации серверов и рабочей станций, обеспечения диагностики работы системы управления оборудованием ГТУ в составе энергоблока и передачи измерительной информации на рабочую станцию;
-
4. Оборудования верхнего уровня АСУТП ТМО энергоблока, в качестве которого используется программно - технический комплекс (далее - ПТК) «ТПТС-НТ» и специализированного программного обеспечения состоящего из:
-
- дублированных процессоров ПТК «ТПТС-НТ» комплекса серии 55.1211, обеспечивающих прием измерительной информации от измерительных модулей, выполнение алгоритмов управления ТМО энергоблока;
-
- дублированного сервера ПТК «ТПТС-НТ», предназначенного для хранения полученной измерительной и расчетной информации и обеспечения «клиент-серверной» технологии работы комплекса;
-
- рабочих станций (АРМ оператора комплекса), которые получает информацию от сервера по общестанционной сети Ethernet и обеспечивают визуализацию результатов измерений и функционирования оборудования энергоблока;
-
- инженерных станций с предустановленным специальным программным обеспечением, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса;
-
- специализированного программного обеспечения - программного проекта, разработанного с использованием САПР «GET-R1», предназначенного для конфигурации измерительных модулей и контроллеров ПТК «ТПТС-НТ», обработки измерительных сигналов, автоматического регулирования, управления, выполнения функций защит и блокировок;
-
- специализированного программного обеспечения - ПО ПТК Инконт, разработанного для использования в области автоматизации технологического процесса, для оперативного контроля и управления, а также для сбора, обработки, отображения и архивирования данных, поступающих от устройств контроллерного уровня;
Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах рабочих станций, архивирование и вывод на печать следующих параметров при ведении технологического процесса энергоблока:
- расхода газа, воды, этиленгликоля, пара, дизтоплива, м3/ч, т/ч;
- давлений воздуха, пара, воды, этиленгликоля, масла, кПа, МПа; бар, мбар;
-
- температуры газов, пара, воды, этиленгликоля, дизтоплива, масла, металла, °С;
-
- уровня воды, этиленгликоля, масла, мм, м; %;
-
- вибраций, смещений, расширений, искривлений, скорости вращения, мм, мкм, мм/с, об/мин, Lim pk-pk, Гц;
-
- электрического тока, напряжения, частоты и мощности, А, В, кВ, МВт, Гц;
-
- концентраций СН4, О2, СО, NO, в отходящих газах котла энергоблока, %; ррм, % НКПР;
-
- концентраций pH, электропроводность в жидких и паровых средах котла энергоблока, мг/м3, рН, мкСм/см.
Нанесение заводских номеров на конструкцию комплексов не предусмотрено. Заводские номера комплексов 30N14/01, 30N14/02 указываются в формулярах на комплексы типографским способом.
Структурная схема комплекса приведена на рисунке 1.
Нанесение знака поверки на комплексы не предусмотрено.
Пломбирование комплексов не предусмотрено.
Щит управления ПГУ
Экраны колективного пользования
АРМ оператора
ГТУ
Инженерная станция
АРМ оператора энергоблока
|
Условные обозначения | |
|
S7-410- 5H |
Дублированный программируемый контроллер Simatic S7-400 |
|
ТПТС55 |
Шкаф модулей ввода вывода аналоговых сигналов и микроконтроллеров |
|
ET200M |
Устройство распределенного ввода-вывода Simatic S7-300 |
|
АРМ |
Автоматизированное рабочее место |
|
Industrial Ethernet Profibus DP _ Аналоговые линии связи | |
—
Сервер приложений Ju И ■
АСУ ТП ЭБ a=H = r,ssJ
■ lumHI !
Первичные измерительные
преобразователи котла утилизатора преобразователи общеблочного
■ luiwsi !
Первичные измерительные преобразователи газовой турбины
■ |УЦ..ЛБ1| !
Первичные измерительные
■ lUl^HI !
Первичные измерительные преобразователипаровой турбины
оборудования
Рисунок 1 - Структурная схема комплексов автоматизированных измерительно-управляющих «КИ-ЭБ- ПГУ Тамань-2»
Программное обеспечение
Программное обеспечение (ПО) комплексов состоит из: встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер.
Метрологически значимая часть программного обеспечения находится в ВПО измерительных модулей ПТК ТПТС-НТ, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения ВПО отсутствуют.
Уровень защиты ВПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее программное обеспечение состоит из:
-
- ПО GET-R1 для работы с модулями и контроллерами ПТК ТПТС-НТ;
-
- ПО SPPA-T3000 для САУ ГТУ энергоблока;
-
- ПО верхнего уровня ПТК Инконт для использования в области автоматизации технологического процесса, для оперативного контроля и управления, а также для сбора, обработки, отображения и архивирования данных, поступающих от устройств контроллерного уровня ПТК. ПО ПТК Инконт сделано на средствах программного комплекса Альфа платформа (Alpha Developer Studio (среда разработки системы верхнего уровня)). В состав Альфа платформы входят различные компоненты, используемые для разработки, исполнения и сопровождения проектов автоматизации технологических и производственных процессов.
Уровень защиты внешнего ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
SPPA-T3000 |
GET-R1 |
Alpha.licensing-agent |
|
Номер версии (идентификационный номер) ПО |
не ниже 07.2.11.10 |
не ниже 2.7.8.7872 |
не ниже 1.8.0+b1.r83863 |
|
Цифровой идентификатор ПО |
- | ||
Метрологические и технические характеристики
Таблица 2 -
|
Наименование |
Значение |
|
Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров (давления, уровня, расхода, температуры, химического анализа, электрических и механических величин), работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей, мА |
от 4 до 20 |
|
Диапазон преобразования входных сигналов напряжения постоянного тока, поступающих от термопар типа ХА(К) в значения температуры, мВ (°С) |
от -1,527 до 35,313 (от -40 до +850) |
таблица 2
|
Наименование |
Значение |
|
Диапазон преобразования входных сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, Ом (°С):
|
от 80,00 до 249,41 (от -50 до +400) от 76,33 до 247,09 (от -60 до +400) от 39,23 до 82,10 (от -50 до +150) |
|
Пределы допускаемой погрешности приведенной к верхнему значению диапазона преобразования входных сигналов силы постоянного тока в значения технологических параметров, %: - расхода прямого измерения, давления, уровня, температуры, химического анализа, электрических и механических величин, работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей;
|
±0,4 ±0,5 ±1,0 |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов термоЭДС, поступающих от термопар типа ХА(К), в значения температуры, без учета погрешности первичных измерительных преобразователей, °С:
|
±1,0 ±1,5 |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С:
|
±0,5 ±1,0 |
|
Примечания: Пределы допускаемой погрешности преобразования сигналов термоЭДС, поступающих от преобразователей термоэлектрических, даны с учетом погрешности компенсации температуры холодного спая | |
Таблица 3 - Основные технические
|
Наименование |
Значение | |
|
Заводской № измерительного комплекса |
35N14/01 |
35N14/02 |
|
Количество измерительных модулей УСО в составе | ||
|
комплекса, шт: | ||
|
- ТПТС55.1661 |
53 |
58 |
|
- ТПТС55.1662 |
57 |
63 |
|
- SM331 |
27 |
27 |
|
Количество измерительных преобразователей | ||
|
подключаемых на вход одного модуля, шт: - ТПТС55.1661 |
14 | |
|
- ТПТС55.1662 |
16 | |
|
- SM331 |
8 | |
|
Количество измерительных преобразователей со стандартным токовым выходом на входе ПТК, шт. |
485 | |
|
Количество измерительных преобразователей температуры, на входе ПТК, шт. |
540 | |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 24 до 30 | |
|
Режим работы |
непрерывный, в условиях помещения | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С: - измерительные преобразователи |
от -25 до +50 | |
|
- электронная аппаратура и вычислительная техника |
от +20 до +40 | |
|
от 30 до 80 от 80 до 108 | |
|
Средний срок службы, лет |
15 | |
Знак утверждения типа
наносится на титульный лист инструкций по эксплуатации типографским способом.
Комплектность средств измерений
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Комплексы автоматизированные измерительно-управляющие |
«КИ-ЭБ-ПГУ Тамань-2» |
2шт. Зав. № 35N14/01 Зав. № 35N14/02 |
|
Инструкция по эксплуатации средств разработки верхнего уровня ПТК «Инконт» |
07-60-ИЭ |
1 экз. |
|
Инструкция по эксплуатации АРМ оператора ПТК «Инконт» |
07-59-ИЭ |
1 экз. |
|
Инструкция по эксплуатации средств разработки ТПТС |
07-03-ИЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Формуляр |
35N14-00-ФО.01 35N14-00-ФО.02 |
1 экз. 1 экз. |
Сведения о методиках (методах) измерений
приведены в разделах 8 Описание методик (методов) измерений формуляров 35N14-00-ФО.01, 35N14-00-ФО.02.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
Изготовитель
Общество с ограниченной ответственностью «ВО «Технопромэкспорт» (ООО «ВО «Технопромэкспорт»)
ИНН 7704863782
Адрес: 119019, г. Москва, ул. Новый Арбат, д. 15/2
Тел. /факс: (495) 989-97-29
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: http://www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
