МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

августа 2017 г,

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 48029 «Бета-радиометры NGM-209K»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением АО «Диаконт» от 23 июня 2017 г. № 811/30 приказываю:

• 1. Внести изменения в описание типа на бета-радиометры NGM-209K, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением. регистрационного номера 51127-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 48029 «Бета-радио.метры NGM-209K» на последующие 5 лет.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.



  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

  Заместитель Руководителя

  Г олубев



  Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17,1.1.2017



Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «02» августа 2017 г. №1674

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Бета-радиометры NGM-209K

Бета-радиометры NGM-209K (далее - радиометры) предназначены для измерений объемной активности радионуклидов инертных газов в воздухе помещений и систем вентиляции различных промышленных объектов.

Конструктивно радиометр представляет собой стальную конструкцию, на которой закреплены следующие блоки:

• - блок детектирования (БД);

• - блок первичной обработки данных с дисплеем и сигнализаторами (БПОД) или без них

(БПО);

• - блок расходомера.

Принцип действия радиометров основан на регистрации гамма- и бета- излучения радионуклидов из контролируемого объема воздуха посредством кремниевых детекторов, расположенных в измерительной камере. Детекторы регистрируют гамма- и бета-излучение из контролируемого объема воздуха и выдают сигнал на блок первичной обработки данных (БПОД). В пневматический тракт включен блок расходомера. Этот блок измеряет объемную скорость прокачиваемого через измерительную камеру воздуха и выдает сигнал на БПОД, пропорциональный этой скорости. Один детектор регистрирует бета-излучение контролируемого воздуха и гамма-излучение,.как контролируемого воздуха, так и гамма-фон от -внешней среды; другой только гамма-излучение контролируемого воздуха и внешних источников. Это позволяет выделить бета-излучение инертных радиоактивных газов (ИРГ). Сигнал с расходомера (пропорциональный объемной скорости прокачиваемого воздуха) и сигнал с БД (пропорциональный активности) поступают на БПОД. БПОД обрабатывает сигналы с расходомера и БД, формирует сигнал в цифровой форме о величине и обозначении объемной активности ИРГ.

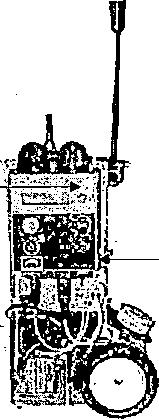

Внешний вид радиометра приведён на рисунке 1

Место нанесения знака утверждения типа

Рисунок 1

Метрологически значимое программное обеспечение (ПО) радиометра используется для обработки, хранения и отображения результатов измерений. Для защиты ПО от непреднамеренных и преднамеренных изменений, используются проверка контрольной суммы файлов ПО, находящихся в памяти компьютера на соответствие эталонному значению, представленному в таблице. С целью защиты от несанкционированного доступа к носителям ПО. используются специальные пломбы, размещенные на корпусе прибора, которые не позволяют осуществить доступ к носителям ПО без нарушения их целостности.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблице 2. Таблица 2

Знак утверждения типа средства измерений наносится на лицевую панель БПОД, а также на титульный лист руководства по эксплуатации ВШКФ.421888.001 РЭ типографским способом.

Комплектность средства измерений

Комплектность комплексов приведена в таблице 3. Таблица 3

осуществляется по документу «Инструкция. Бета-радиометры NGM-209K. Методика поверки. ВШКФ.412888.002МП» утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 14.05.2012 г.

Основные средства поверки:

• - Эталонный радиометр газов РГБ-07 (реп № 10595-07), диапазон измерений от 5ТО⁴ до 5-Ю⁹ Бк/м³, предел допустимой относительной погрешности ± 5 % при доверительной вероятности 0,95;

• - Ротаметр типа FAM3250 (per. № 17417-05) класса точности 2,5;

• - Измеритель температуры и влажности микропроцессорный ИТВ 1522 (per. № 20857-07), диапазон измеряемой температуры от минус 50 до 125°С, класс точности 0,25; диапазон измеряемой влажности от 0 до 100%, класс точности 3;

• - Барометр-анероид метеорологический БАММ-1 (per. № 5738-76), диапазон измерения атмосферного давления от 80 до 106 кПа, пределы допускаемой относительной погрешности измерений ± 3 %;

• - Радиоактивный газ криптон-85 (⁸⁵Кг).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых радиометров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Бета-радиометр NGM-209K ВШКФ.421888.001РЭ. Руководство по эксплуатации.

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

ГОСТ 8.039-79 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах.

Фирма «MGP Instruments», Франция.

Адрес: Route d'Eyguieres F-13113 Lamanon, France

Телефон: +33 (0) 4 90 59 59 59

Факс:+33 (0) 4 90 59 55 18

АКЦИОНЕРНОЕ ОБЩЕСТВО ’’ДИАКОНТ” (АО "ДИАКОНТ")

ИНН 7819013502

Адрес: 195274, г. Санкт-Петербург, ул. Учительская, дом 2;

телефон: +7 (812) 334-00-81;

Web-сайт: http://www.diakont.ru/

E-mail: diakont@diakont.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский. институт физико-технических и радиотехнических измерений» . (ФГУП «ВНИИФТРИ»).

Место нахождения (юридический адрес): Российская Федерация, 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.

Почтовый адрес предприятия: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево.

Телефон: +7(495) 526-63-00, Факс: +7(495) .526-63-00

E-Mail: office@vniiftri.ru

Аттестат аккредитации' ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-08 от 04.12.2008 г.
