ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные ТВ (далее - весы) предназначены для статических измерений массы различных грузов.

Принцип действия весов основан на преобразовании действующей на них силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного цифрового тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму и поступает в терминал для индикации результатов измерений.

Весы состоят из модуля взвешивающего ТВ и терминала.

Модуль взвешивающий ТВ состоит из основания, корпуса, грузоприемной платформы и весоизмерительного цифрового датчика DLC со встроенным в него датчиком температуры для термокомпенсации. Установка по уровню производится с помощью пузырькового уровня и установочных опор, которые ввернуты непосредственно в основание.

Варианты исполнения модуля отличаются габаритными размерами, массой, формой грузоприемной платформы и материалом из которых изготовлены основание и корпус.

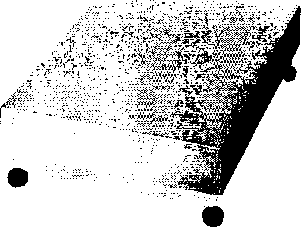

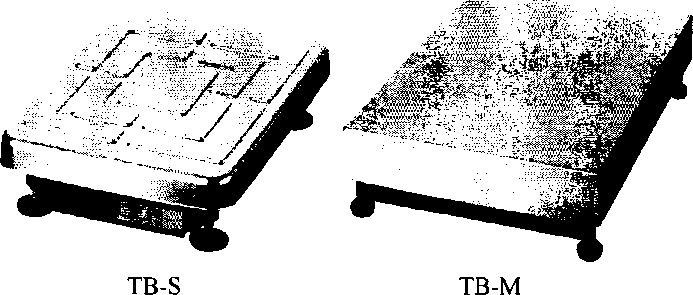

Рисунок 1 - Варианты исполнения грузоприёмной платформы

ТВ-Х1Х2

В весах применяется один из десяти вариантов исполнения терминала (рисунки 2 и 3), которые отличаются функциональными возможностями:

А - терминал весов с автономным питанием содержит блок индикации, клавиатуру, интерфейс RS-232;

Т - терминал весов с автономным питанием содержит блок индикации, клавиатуру и интерфейс RS-232. Блок индикации имеет индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;

АВ - терминал весов с автономным питанием, влагозащищенный. Терминал весов содержит блок индикации, клавиатуру, интерфейс RS-232;

Р - терминал весов с печатью этикеток. Терминал весов содержит блок индикации, клавиатуру, печатающее устройство, интерфейсы RS-232 и Ethernet, разъем mini SD. Блок индикации имеет индикаторы «МАССА» и «ЦЕНА»;

RA - терминал весов с автономным питанием, терминал содержит блок индикации, клавиатуру, интерфейсы RS-232, Ethernet и USB;

RC - терминал системных печатающих весов с автономным питанием. Терминал весов содержит блок индикации, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и USB. Блок индикации имеет индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;

RP - терминал системных печатающих весов. Терминал весов содержит блок индикации, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и USB. Блок индикации имеет индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;

R2P - терминал весов с печатью этикеток и чеков содержит блок индикации, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и USB. Блок индикации имеет с двух сторон индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;

RL - терминал системных печатающих весов. Терминал весов содержит блок индикации, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и USB. Блок индикации имеет индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ». Печатающее устройство располагается в закрытом отсеке;

R2L - терминал весов с печатью этикеток и чеков содержит блок индикации, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и USB. Блок индикации имеет с двух сторон индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ». Печатающее устройство располагается в закрытом отсеке.

Для автоматизации учета товаров терминалы RA, RC, RP, R2P, RL и R2L могут быть подключены в единую сеть.

Весы с терминалами PF, PT, RP, R2P, RL, R2L могут иметь автоматическую подмотку ленты устройства печати этикеток (рисунок 4).

В весах предусмотрено три варианта установки терминала (рисунок 5):

• 1 - без стойки;

• 2 - на круглой вращающейся стойке;

• 3 - на прямоугольной стойке.

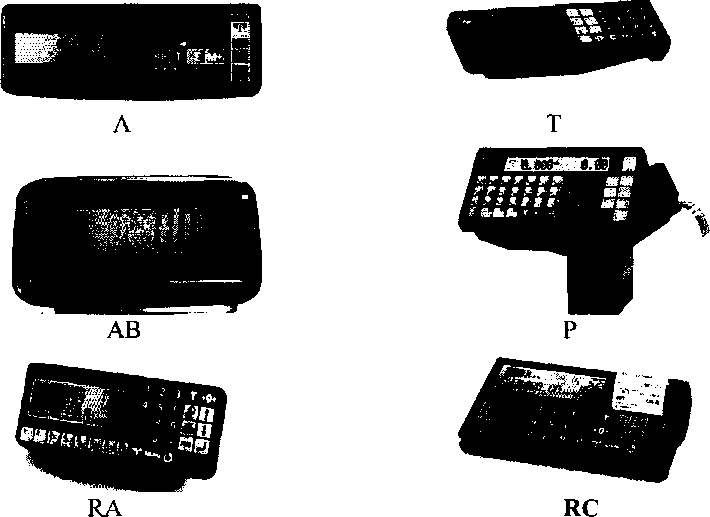

Рисунок 2 - Варианты исполнения терминалов

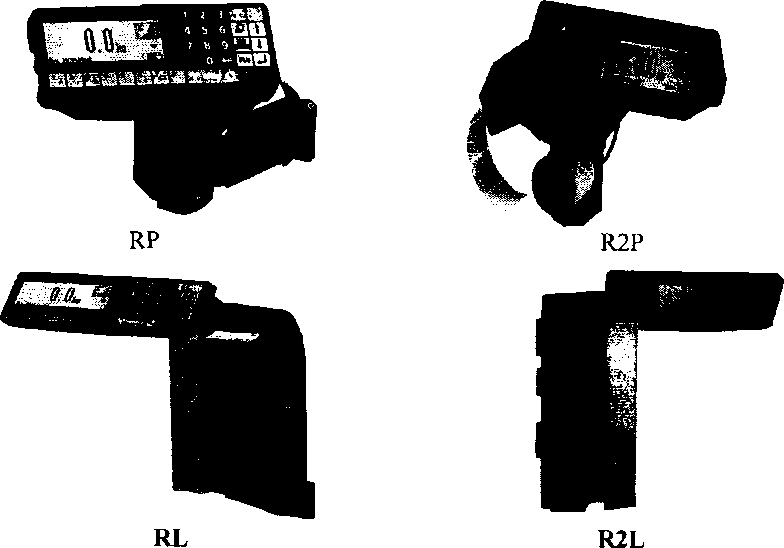

Рисунок 3 - Варианты исполнения терминалов

1 - без стойки

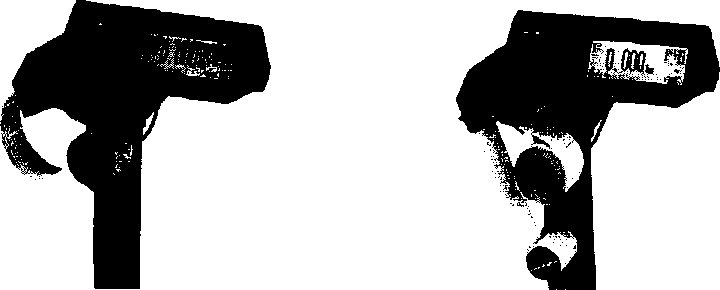

Рисунок 4 - Варианты терминалов с устройством печати этикеток

3 - на прямоугольной стойке

Рисунок 5 - Варианты установки терминала

Шестнадцать модификаций весов различаются максимальными, минимальными нагрузками, пределами допускаемой погрешности, поверочными интервалами и имеют обозначение:

Весы электронные ТВ- JN-H.2-Y(F)C-1

где ТВ - обозначение типа;

J - вариант исполнения грузоприемной платформы (S, М, Х1Х2 где XI длина платформы в см, Х2 ширина платформы в см) ;

N - обозначение присутствует если основание и корпус выполнены из нержавеющей стали.

Н - максимальная нагрузка, кг;

.2 - обозначение присутствует только для двухинтервальных весов;

У - вариант исполнения терминала (А, АВ, Т, Р, RA, RP, R2P, RC, RL или R2L);

(F) - наличие опциональных интерфейсов под заказ (R - RS, U - USB, W - Wi-Fi, Е - Ethernet, В - Bluetooth, Z - ZigBee);

С - вариант установки терминала (1,2 или 3);

1 - обозначение присутствует только для весов с автоматической подмоткой ленты устройства печати этикеток.

В весах предусмотрены следующие устройства и функции:

• - устройство первоначальной установки нуля;

• - полуавтоматическое устройство установки нуля;

• - устройство слежения за нулем;

• - устройство выборки массы тары приводится в действие кнопкой «тара»;

• - устройство установки по уровню весов (индикатор уровня и регулировочные опоры по высоте);

• - полуавтоматическое устройство юстировки чувствительности.

Применяемые в весах интерфейсы RS, USB, Wi-Fi, Ethernet, Bluetooth, ZigBee и разъем SD не позволяют вводить в весы команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемых, обработанных или сохраненных результатов измерений; для юстировки (регулировки чувствительности) или изменения любого параметра юстировки.

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи программного двадцатичетырехразрядного несбрасываемого счетчика, показания которого меняются случайным образом автоматически при каждой юстировке (рисунок 6). Генератор случайных чисел выдает контрольное число - код юстировки. При юстировке код записывается в цифровой весоизмерительный датчик. При замене цифрового весоизмерительного датчика или при повторной юстировке, код юстировки изменяется. Повторить код юстировки невозможно. Код юстировки индицируется на терминале.

Для контроля показаний счетчика (кода юстировки):

• - для вариантов исполнения терминала А, Т и АВ - включают весы и во время прохождения теста нажимают кнопку и, удерживая ее, нажимают кнопку . На индикаторе последовательно отобразятся сообщения «tESt», «CAL S». Нажимают кнопку . На индикаторе отобразится код юстировки,

• - для вариантов исполнения терминала Р - нажимают и удерживают нажатой кнопку Q до появления сообщения «Параметры». Нажатием кнопок Q. Q входят в меню «Код калибровки». Нажимают Q. На индикаторе отобразится код юстировки.

• - для вариантов исполнения терминала RA, RP, RC, R2P, RL и R2L - нажимают и удерживают кнопку Вт Откроется меню администратора. Кнопками ЯЙ, И выбирают пункт «Электронный паспорт». Кнопкой 5Л открывают паспортные данные весов. На индикаторе отобразится код юстировки.

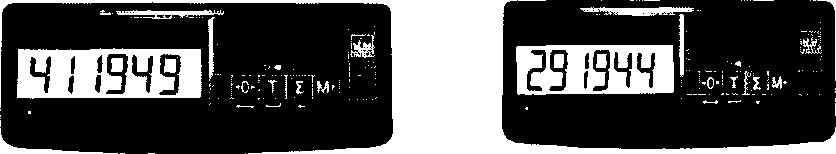

  Рисунок 6 - Индикация кода юстировки

Серийный номер весов полностью совпадает с серийным номером модуля взвешивающего. Маркировка весов состоит из двух частей:

• - маркировки модуля взвешивающего (рисунок 7);

• - маркировки терминала (рисунок 8).

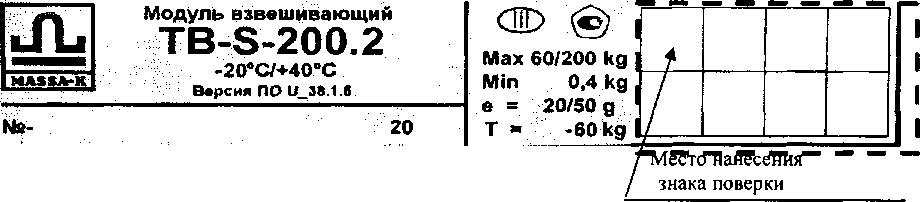

  Рисунок 7 - Маркировка модуля взвешивающего и место нанесения знака поверки

Маркировка производится на фирменной, разрушающейся при снятии планке (рисунок 7), на которой нанесено:

• - торговая марка изготовителя;

• - обозначение модуля взвешивающего ТВ;

• - предельные значения температуры;

• - версия программного обеспечения;

• - серийный номер;

• - год выпуска;

• - класс точности;

• - знак утверждения типа;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - поверочный интервал (е);

• - максимальное значение выборки массы тары.

• - знак поверки наносится после поверки на фирменную планку, разрушающуюся при снятии, и закрепленную на модуле взвешивающем (рисунок 7).

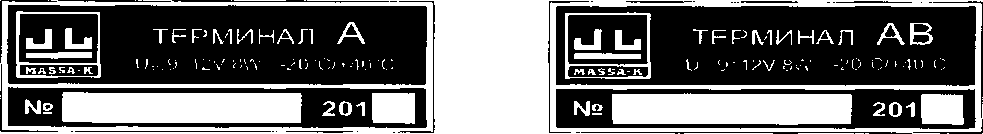

  Рисунок 8 - Примеры маркировки терминала

Маркировка терминала производится на фирменной, разрушающейся при снятии планке (рисунок 8), на которой нанесено:

• - торговая марка изготовителя;

• - вариант исполнения терминала;

• - напряжение питания и потребляемая мощность;

• - предельные значения температуры;

• - серийный номер терминала;

• - год выпуска терминала.

В весах используется два программных обеспечения (далее - ПО):

• - встроенное в модуль взвешивающий ТВ;

• - встроенное в терминал.

ПО модуля взвешивающего ТВ выполняет функции по сбору, обработке и передаче измерительной информации. ПО терминала выполняет функции по хранению, отображению и передаче измерительной информации.

Идентификация программы:

• - при включении весов, на терминале отображается версия программного обеспечения, затем контрольная сумма модуля взвешивающего ТВ.

• - при помощи специальных команд описанных в Руководстве по эксплуатации на терминал весов электронных ТВ возможно отразить версию ПО и контрольную сумму ПО терминала.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

* Номер версии (идентификационный номер) ПО не ниже указанного

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики одноинтервальных весов

Таблица 4 - Метрологические характеристики двухинтервальных весов

Продолжение таблицы 4

Таблица 5 - Максимальный диапазон устройства выборки массы тары

Таблица 6 - Основные технические характеристики

Продолжение таблицы 6

Таблица 7 - Габаритные размеры и масса грузоприемного устройства

наносится на титульный лист паспорта типографским способом и на фирменную планку, закрепленную на основании, фотохимическим способом.

Таблица 8 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011.

Основные средства поверки:

- Эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на фирменную планку, закрепленную на грузоприемном устройстве.

приведены в эксплуатационном документе.

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ 4274-027-27450820-2012. Весы электронные ТВ. Технические условия
