МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

___15 декабря 2020 г.

Москва

О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на серверы точного времени PTS-02.VWZ.ZZZ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями АО «РТСофт» от 7 октября 2020 г. № 101/03 и № 101/02 приказываю:

• 1. Продлить срок действия утвержденного типа средства измерений на серверы точного времени PTS-02.VWZ.ZZZ на последующие 5 лет.

• 2. Утвердить новую редакцию описания типа на серверы точного времени PTS-02.VWZ.ZZZ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 62764-15, в связи с переименованием изготовителя с ЗАО «РТСофт», г.Москва на АО «РТСофт», Московская область, г.Черноголовка, изложив его в новой редакции согласно приложению к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

/"                            А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

‘.БЕ.ДЬНИЯ U С.тИФИКАЧ: AI1

Сертификат: 01C95C9A007CACB9B248S327C21BB4CE93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11,2020 до 23.11.2021

< ____________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» декабря 2020 г. № 2121

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Серверы точного времени PTS-02.VWX.ZZZ

Серверы точного времени PTS-02.VWX.ZZZ (далее - серверы PTS-02) предназначены для приема сигнала от глобальной навигационной спутниковой системы ГЛОНАСС/GPS и формирования частотно-временных сигналов синхронизации и сетевых протоколов времени.

Принцип действия устройства основан на приеме данных от навигационных спутниковых систем ГЛОНАСС/GPS, обработке этих данных и формировании выходного сигнала 1 Гц (PPS), а также дополнительных данных о времени в форматах NMEA, NTP, SNTP, PTP.

В сервере PTS-02 встроен приемник сигналов точного времени от навигационных спутниковых систем ГЛОНАСС/GPS Geos-3M производства ООО «Конструкторское бюро ГеоСтар навигация», свидетельство об утверждении типа средства измерений RU.C.27.002.A №50767.

Основным интерфейсом для передачи данных внешним устройствам является IEEE 802.3 (Ethernet) со скоростью передачи 100 Мбит/с.

Для конфигурирования устройства используется веб-интерфейс доступный при подключении по Ethernet, а также, для некоторых параметров, служебный интерфейс RS-232 или USB. Рабочая конфигурация и другие служебные данные хранятся в энергонезависимой памяти.

Таблица 1 - Расшифровка условного обозначения PTS-02.VWX.ZZZ

Для установки в шкафы и стойки серверы PTS-02 выпускаются в корпусе «Евромеханика» 19 дюймов 1U или 2U по ГОСТ 28601.3-90 (МЭК 60297).

Степень защиты по ГОСТ 14254-96 (МЭК 60529) в зависимости от исполнения не ниже IP30.

Стойкость к внешним воздействующим механическим факторам по ГОСТ 17516.1-90:

• -  группа механического исполнения М40;

• -  устойчивость к вибрации частотой от 0,5 до 100 Гц, с ускорением до 0,5 g;

• -  устойчивость к одиночным ударам длительностью от 2 до 20 мс, с ускорением до 3 g.

Средний срок службы, с проведением ремонта, не менее 10 лет.

Средняя наработка на отказ не менее 100 000 ч.

Срок сохранности в упаковке предприятия-изготовителя 2 года.

Срок сохранности в упаковке и консервации предприятием-изготовителем 3 года.

По требованиям безопасности PTS-02 соответствуют ГОСТ 22261-94 и ГОСТ Р 12.2.091-2012 (МЭК 61010-1:2001).

В зависимости от исполнения PTS-02 имеют класс защиты I или II обслуживающего персонала от поражения электрическим током в соответствии с ГОСТ 12.2.007.0-75.

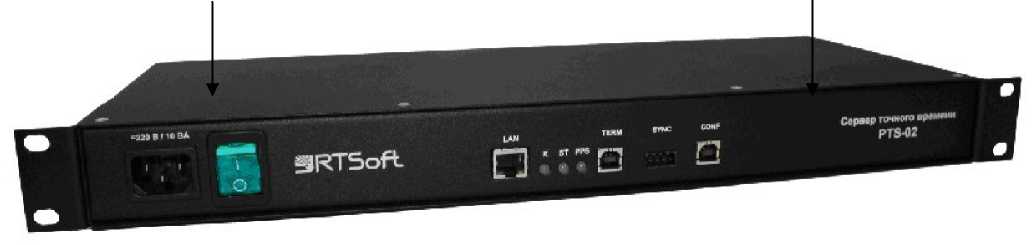

Общий вид серверов PTS-02 представлен на рисунке 1.

Место размещения знака утверждения типа Место размещения поверительного клейма

Рисунок 1 - Общий вид PTS-02

Серверы PTS-02 содержат встроенное программное обеспечение (ПО), которое обеспечивает их работу, прием и передачу данных, измерение и вычисление требуемого набора параметров согласно техническим условиям (ТУ).

Программное обеспечение устройства подразделяется на метрологически значимое и метрологически не значимое. К метрологически не значимому относятся ПО серверной части и её веб-интерфейс, представляющие собой целостный самораспаковывающийся файл расширения *.img.

В зависимости от исполнения, PTS-02 имеют один или два и более физических интерфейса IEEE802.3 (Ethernet 10/100Base-T4) и интерфейсы RS-422/232 для передачи данных. Интерфейс Ethernet обеспечивает обмен данными на скорости 100 Мбит/с. Интерфейс RS422/232 обеспечивает скорость приема/передачи не менее 4800 бит/с. При обмене данными по интерфейсам RS-422/232 используется протокол NMEA. Требуемые рабочие настройки устанавливаются при конфигурировании и хранятся в энергонезависимой памяти. Для наладки и конфигурирования PTS-02 дополнительно имеется служебный интерфейс RS-232 или USB.

Обеспечена возможность автоматического тестирования аппаратной части устройства. Обеспечена возможность передачи диагностической информации по сети Ethernet с использованием протокола SNMP.

ПО «GeoSDemo3», предназначено для управления режимами работы аппаратуры.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Идентификационные данные (признаки) ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические характеристики серверов PTS-02, указанные в таблице 3, нормированы с учетом ПО. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится путем установки на корпус PTS-02 металлографической таблички (или методом шелкографии) и на титульные листы эксплуатационной документации типографским методом.

Комплектность сервера приведена в таблице 5.

Таблица 5

осуществляется по документу РТ-МП-2553-441-2015 «ГСИ. Серверы точного времени PTS-

02.VWX.ZZZ Методика поверки», утвержденному ФБУ «Ростест-Москва» 06.03.2015 г.

Основные средства поверки:

• - аппаратура высокоточного сличения шкал времени, Госреестр 53249-13, погрешность синхронизации времени относительно UTC ± 100 нс;

• - частотомер универсальный «CNT-90XL», Госреестр 41567-09, погрешность измерения интервала времени между импульсами ± 10 нс.

приведены в эксплуатационном документе.

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»

ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»

ЛКЖТ2.818.002 ТУ «Сервер точного времени PTS-02.VWХ.ZZZ. Технические условия»

Акционерное общество «РТСофт» (АО «РТСофт»)

ИНН 5031003890

Адрес: 142432, Россия, Московская обл. г. Черноголовка, Северный проезд, д.1

Тел. (495) 742-68-28, Факс.: (495) 967-15-05

E-mail: rtsoft@rtsoft.msk.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Тел: (495) 544-00-00

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.
