№913 от 14.05.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747883
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 913 от 14.05.2026
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
14 мая 2026 г.
913
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Продлить срок действия утвержденного типа средства измерений, указанного в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.
-
2. Внести изменения в сведения об утвержденном типе средства измерений в части продления срока действия утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
f \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р. Лазаренко
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________-__________________/
Р Е Е к приказу Федерального агентства по техническому регулировани
14 от« »
и метрологии
МЭЯ /-Ч /А /-Ч Z- X f 913
2026 г. №
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений причина внесения изменений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Усилители заряда и напряжения |
АР5030-ХХ |
64434-16 |
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров |
29.06.2031 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 14 » мая 2026 г. №____ 3
Лист № 1 Регистрационный № 64434-16 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Усилители заряда и напряжения АР5030-ХХ Назначение средства измеренийУсилитель заряда и напряжения АР5030-ХХ (далее по тексту - усилитель) предназначен для измерения, преобразования и усиления высокоимпедансного сигнала заряда пьезоэлектрических преобразователей и преобразователей со встроенным согласующим усилителем в низкоимпедансный сигнал напряжения.
Описание средства измеренийПринцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей (вибропреобразователя, датчика силы, давления и т.д., далее -датчики) в низкоимпедансный сигнал напряжения. Усилитель может работать в режиме преобразования заряда или напряжения при работе с датчиками со встроенным согласующим усилителем.
Для работы с датчиками с разными коэффициентами преобразования в усилителе предусмотрена возможность изменения (нормирования) коэффициента преобразования для получения нормализованного значения выходного напряжения. Наличие встроенных фильтров верхних (ФВЧ) и нижних (ФНЧ) частот позволяет выбрать оптимальную полосу пропускания. Конструкция усилителя допускает многоканальное (до 16 каналов) исполнение в одном корпусе. Количество каналов указывается в обозначении через дефис.
Питание усилителя осуществляется от порта USB компьютера или от сетевого адаптера напряжением (5,0±0,2) В.
Нанесение знака поверки на усилитель не предусмотрено.
Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки или самоклеящейся наклейки на заднею панель корпуса.
Внешний вид 4-х канального исполнения усилителя представлен на рисунке 1.
Место нанесения знака утверждения типа

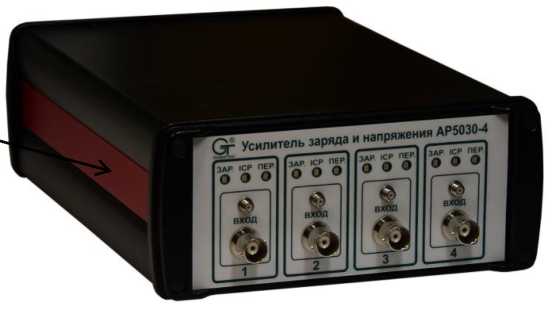

а) передняя панель
Место нанесения пломбы-этикетки
выход

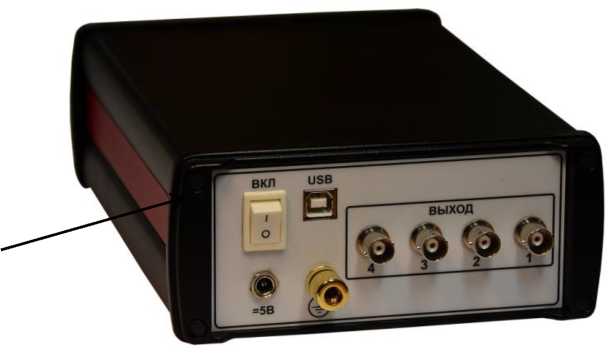

б) задняя панель
Рисунок 1 - Внешний вид усилителя заряда и напряжения АР5030-4
Программное обеспечениеПрограммное обеспечение (ПО) предназначено для установления требуемых режимов работы, коэффициентов преобразования и частот среза ФНЧ и ФВЧ. Метрологические характеристики усилителя нормированы с учетом влияния на них ПО.
Уровень защиты ПО соответствует уровню «низкий» по Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CRC-32. Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АБКЖ.00022-01 |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО (с использованием алгоритма CRC32) |
* |
|
* Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.431134.050ПС. | |
Метрологические и технические характеристики усилителя приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики усилителя
|
Наименование характеристики |
Значение |
|
Максимальный входной заряд (пик), пКл, не менее |
±3,5-104 |
|
Максимальное входное напряжение (пик), В, не менее |
±3,5 |
|
Коэффициент преобразования по заряду (соответствует ряду 1, 2, 5), мВ/пКл |
от 0,1 до 100 |
|
Коэффициент преобразования по напряжению (соответствует ряду 1, 2, 5) |
от 1 до 100 |
|
Диапазон нормирования (шаг 0,01) коэффициента преобразования |
от 1 до 9,99 |
|
Пределы основной относительной погрешности установки коэффициента преобразования на частоте 1 кГц, % |
±0,8 |
|
Пределы дополнительной погрешности установки коэффициента преобразования в температурном диапазоне от 0 до плюс 50 °С, % |
±0,5 |
|
Рабочий диапазон частот, Гц |
от 0,2 до 100000 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне частот от 3 до 30000 Гц, % |
±0,4 |
|
Частоты среза встроенных ФВЧ со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 10 % на частоте среза (соответствует ряду: 1, 2, 3, 4, 5, 6, 7, 8, 9), Гц |
от 0,2Х) до 200 |
|
Частоты среза встроенных ФНЧ со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 10 % на частоте среза (соответствует ряду: 1, 2, 3, 4, 5, 6, 7, 8, 9), кГц |
от 0,1 до 100 |
|
Максимальное выходное напряжение (пик), В, не менее |
±3,5 |
|
Выходное сопротивление, Ом, не более |
100 |
|
СКЗ шума, приведенного к входу, в режиме преобразования напряжения в диапазоне частот от 3 Гц до 30 кГц, мкВ, не более |
20 |
|
СКЗ шума, приведенное к входу, в режиме преобразования заряда для ёмкости датчика 1 нФ в диапазоне частот от 3 Гц до 30 кГц, пКл, не более |
20Д0-3 |
|
Режим питания датчиков со встроенным усилителем: - напряжение, В |
24±2 |
|
- ток, мА |
от 3 до 15 |
|
Ток потребления усилителя, мА, не более |
400 |
|
Габаритные размеры усилителя (ширинахвысотахглубина), мм, не более |
1572)х75х236 |
|
Масса усилителя, кг, не более |
1,52) |
|
Рабочие условия эксплуатации усилителя:
-
- температура окружающего воздуха от 0 до плюс 50 °С;
-
- относительная влажность воздуха до 80 % при 35 °С и более низких температурах, без
конденсации влаги.
Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типананосится на лицевую панель с помощью самоклеящейся плёнки, а также на заглавный лист паспорта АБКЖ.431134.050ПС и руководства по эксплуатации АБКЖ.431134.050РЭ типографским способом в левом верхнем углу.
Комплектность средства измеренийКомплектность усилителя приведена в таблице 3.
Таблица 3 - Комплектность усилителя
|
Обозначение |
Наименование |
Количество |
|
АБКЖ.431134.050 |
Усилитель заряда и напряжения АР5030-ХХ |
1 |
|
АБКЖ.431134.050ПС |
Усилитель заряда и напряжения АР5030-ХХ. Паспорт |
1 |
|
АБКЖ.00022-01 34 |
АР5030 Explorer. Руководство оператора |
1 |
|
АБКЖ.00022-01 |
Компакт-диск установочный |
1 |
|
Кабель интерфейсный USB А-В |
1 | |
|
АБКЖ.431134.050РЭ |
Усилитель заряда и напряжения АР5030-ХХ. Руководство по эксплуатации |
одно на партию |
|
Усилитель заряда и напряжения АР5030-ХХ. Методика поверки | ||
|
Блок питания |
по требованию | |
|
Эквивалент емкостной Е1000 | ||
|
Эквивалент электрический Е0.95, Е3.3 |
приведены в руководстве по эксплуатации на усилитель АБКЖ.431134.050РЭ «Усилитель заряда и напряжения АР5030-ХХ. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к средству измерений АБКЖ.431134.050ТУ Усилитель заряда и напряжения АР5030-ХХ. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777
Факс: (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Испытательный центрГосударственный центр испытаний средств измерений ФГУП «РФЯЦ-ВНИИЭФ» Адрес: 607188, Нижегородская обл., г. Саров, пр. Мира, д. 37
Телефон: (83130) 22224, 22302, 22253
Факс: (83130) 22232
E-mail: shvn@olit.vniief.ru
Уникальный номер записи в реестре аккредитованных лиц 30046-11
