МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

27 апреля 2018 г.                                             № 821______

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 53757 «Преобразователи измерительные многофункциональные ЭНИП-2» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Инженерный центр «Энергосервис» от 25 декабря 2017 г. № 1163/Е приказываю:

  • 1. Внести изменения в описание типа на преобразователи измерительные многофункциональные ЭНИП-2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56174-14, изложив его в новой редакции согласно приложению к настоящему приказу. Распространить действие методики поверки ЭНИП.411187.001/1 МП «Преобразователи измерительные многофункциональные ЭНИП-2. Методика поверки» на преобразователи измерительные многофункциональные ЭНИП-2, находящиеся в эксплуатации и вновь выпускаемые.

  • 2.  Переоформить свидетельство об утверждении типа №  53757

«Преобразователи измерительные многофункциональные ЭНИП-2», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56174-14, в связи с заменой документа на поверку и реорганизацией предприятия-изготовителя с ЗАО «Инженерный центр «Энергосервис», г. Москва на ООО «Инженерный центр «Энергосервис», г. Москва.

  • 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

4. Контроль за исполнением настоящего приказа оставляю за собой. Заместитель Руководителя

С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

\—

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «27» апреля 2018 г. №821

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные многофункциональные ЭНИП-2

Назначение средства измерений

Преобразователи измерительные многофункциональные ЭНИП-2 (далее преобразователи ЭНИП-2) предназначены для измерений среднеквадратических значений силы переменного тока и напряжения, активной, реактивной и полной мощности, частоты сети, индикации синхронизированных векторных измерений, выполнения функций телесигнализации и телеуправления в составе систем сбора и передачи информации трансформаторных подстанций, электростанций, распределительных пунктов (систем телемеханики).

Описание средства измерений

Принцип действия преобразователей ЭНИП-2 заключается в следующем: входные сигналы тока и напряжения через схемы согласования поступают на вход аналого-цифрового преобразователя, который производит аналого-цифровое преобразование мгновенных значений измеряемых сигналов промышленной частоты 50 Гц и передает данные на микроконтроллер. Микроконтроллер обеспечивает вычисление параметров электрической сети, усреднение измеренных и вычисленных параметров, обработку состояний дискретных входов, обмен данными с внешними системами по интерфейсам RS-485, Ethernet, USB, xPON. Серийный номер, служебная информация, калибровочные коэффициенты, устанавливаемые при заводской настройке, а также настройки пользователя хранятся в энергонезависимой памяти. Цепи тока, напряжения, телесигнализации, телеуправления, интерфейсов и питания преобразователей ЭНИП-2 гальванически развязаны между собой и корпусом.

Преобразователи ЭНИП-2 могут быть оснащены дискретными входами и дискретными выходами (на базе электронных ключей, комбинации электромеханических реле и силовых электронных ключей).

Дополнительно преобразователи ЭНИП-2 могут комплектоваться внешними модулями индикации и модулями ввода-вывода аналоговых и дискретных сигналов.

Преобразователи ЭНИП-2 позволяют создавать распределенные системы телемеханики, системы технического учета электроэнергии, системы мониторинга качества электрической энергии, системы мониторинга переходных режимов.

Преобразователи ЭНИП-2 имеют различные варианты исполнений в зависимости от схемы включения, номинальных значений входного тока и входного напряжения, напряжения питания, типов интерфейсов, набора дополнительных опций.

Схема условного обозначения преобразователей ЭНИП-2-.. .-XI в пластмассовом корпусе для записи при заказе и в технической документации:

ЭНИП-2-ХХ/Х-Х-Х-Х1 -X

  • 1    23 4 5 6 7 8

  • 1 - название преобразователей;

  • 2 - схема включения:

  • 4 - универсальная для трех- и четырехпроводных трехфазных схем.

  • 3 - номинальный ток:

  • 1 - 1 А;

5-5 А.

  • 4 - номинальное напряжение:

100 - 57,7 (100) В фазное (линейное);

380 - 220 (380) В фазное (линейное);

400 - 230 (400) В фазное (линейное);

690 - 400 (690) В фазное (линейное).

  • 5 - напряжение питания:

220 - сеть переменного тока напряжением от 100 до 265 В, от 45 до 55 Гц или постоянное напряжение от 120 до 370 В;

24 - постоянное напряжение от 18 до 36 В.

  • 6 - интерфейсы:

А1Е0 - 1 порт RS-485;

А2Е0 - 2 порта RS-485;

АЗЕ4 - 3 порта RS-485, 1 порт Ethernet 100Base-T;

А2Е4х2 - 2 порта RS-485, 2 порта Ethernet 100Base-T;

A2E4x2FX - 2 порта RS-485; 2 оптических порта Ethernet 100Base-FX;

A2SFP - 2 порта RS-485, 1 порт xPON.

  • 7 - дополнительные функции:

01 - без опций;

11-4 дискретных входа, 3 дискретных выхода;

21-8 дискретных входов.

  • 8 - рабочее напряжение дискретных входов:

(220) - 220 В постоянного тока;

не указано - 24 В постоянного тока.

Схема условного обозначения преобразователей ЭНИП-2-...-32 в металлическом корпусе для записи при заказе и в технической документации:

ЭНИП-2-ХХ/Х-Х-Х-32

1  234567

  • 1 - название преобразователей;

  • 2 - схема включения:

1 - однофазное подключение;

4 - универсальная для трех- и четырехпроводных трехфазных схем.

  • 3 - номинальный ток:

1 - 1 А;

5-5 А.

  • 4 - номинальное напряжение:

0 - без измерительных цепей напряжения;

100 - 57,7 (100) В фазное (линейное);

380 - 220 (380) В фазное (линейное);

400 - 230 (400) В фазное (линейное).

  • 5 - напряжение питания:

24 - постоянное напряжение от 18 до 36 В.

  • 6 - интерфейсы:

А2Е0 - 2 порта RS-485.

  • 7 - дополнительные функции:

32-12 дискретных входов, 3 дискретных выхода.

Схема условного обозначения преобразователей ЭНИП-2-.. ,-ХЗ с поддержкой синхронизированных векторных измерений в пластмассовом корпусе для записи при заказе и в технической документации:

ЭНИП-2-XX/X-X-Al Е4-ХЗ

1 234567

  • 1 - название преобразователей;

  • 2 - схема включения:

4 - четырехпроводная трехфазная схема;

О - подключение к шине процесса IEC 61850-9-2 (при этом не указываются номинальные значения входного тока и напряжения);

  • 3 - номинальный ток:

1 - 1 А;

5-5 А.

  • 4 - номинальное напряжение:

100 - 57,7 (100) В фазное (линейное);

380 - 220 (380) В фазное (линейное);

400 - 230 (400) В фазное (линейное).

  • 5 - напряжение питания:

220 - сеть переменного тока напряжением от 100 до 265 В, от 45 до 55 Гц или постоянное напряжение от 120 до 370 В;

24 - постоянное напряжение от 18 до 36 В.

  • 6 - интерфейсы:

А1Е4 -1 порт RS-485, 1 порт Ethernet 100Base-T.

  • 7 - дополнительный функции:

03 - поддержка синхронизированных векторных измерений, 5 дискретных входов;

13 - поддержка синхронизированных векторных измерений, 5 дискретных входов, цветной сенсорный экран;

23 - поддержка синхронизированных векторных измерений, 5 дискретных входов, цветной сенсорный экран, встроенный rJIOHACC/GPS-приемник;

33 - поддержка синхронизированных векторных измерений, 5 дискретных входов, цветной сенсорный экран, встроенный rJIOHACC/GPS-приемник, 3 дискретных выхода.

Пример записи обозначения преобразователя ЭНИП-2:

- модификация ЭНИП-2-...-Х1 в пластмассовом корпусе, с универсальной схемой включения, номинальным входным током 5 А, номинальным входным напряжением 220 (380) В, постоянным напряжением питания от 18 до 36 В, с 3 интерфейсами RS-485, 1 портом Ethernet 100Base-T, с 8 дискретными входами, с рабочим напряжением дискретных входов 24 В постоянного тока - при его заказе и в технической документации:

«Преобразователь измерительный многофункциональный ЭНИП-2-45/380-24-АЗЕ4-21 ТУ 4221-892-53329198-07».

Общие функции преобразователя ЭНИП-2:

  • - измерение параметров режима электрической сети: среднеквадратические значения переменного тока и напряжения, активной, реактивной и полной мощностей, энергии активной и реактивной в прямом и обратном направлениях;

  • - измерение параметров режима электрической сети на основе токов и напряжений основной частоты - действующие значения переменного тока, напряжение, активной, реактивной и полной мощностей, энергии активной и реактивной в прямом и обратном направлениях;

  • - измерение частоты сети;

  • - измерение коэффициентов мощности (пофазно и среднего);

  • - выполнение функций телеуправления и телесигнализации;

  • - выполнение функций технического учета потребленной (отпущенной) активной (реактивной) мощности;

  • - передача значений параметров по гальванически развязанным цифровым интерфейсам RS-485, Ethernet, xPON в автоматизированные системы диспетчерского управления и учета.

Преобразователи ЭНИП-2 (модификации ЭНИП-2-...-XI и ЭНИП-2-...-Х2) позволяют осуществлять индикацию отдельных параметров качества электроэнергии:

напряжение нулевой последовательности (Uo), напряжение прямой последовательности (Ui), напряжение обратной последовательности (U2), коэффициент несимметрии напряжений по обратной последовательности (Кги), коэффициент искажения синусоидальности кривой напряжения (Ки), ток нулевой последовательности (1о), ток прямой последовательности (Ii), ток обратной последовательности (Ь), коэффициент несимметрии токов (К21), коэффициент искажения синусоидальности кривой тока (Кд), коэффициент гармонических искажений (THD).

Преобразователи ЭНИП-2 (модификация ЭНИП-2-...-ХЗ) дополнительно выполняют функции устройств синхронизированных векторных измерений и осуществляют измерения:

  • - значений модулей синхронизированных векторов фазных напряжений;

  • - значений модулей синхронизированных векторов фазных токов;

  • - частоты пофазно;

и индикацию:

  • - значений абсолютного угла синхронизированных векторов фазных напряжений;

  • - значений абсолютного угла синхронизированных векторов фазных токов (определение абсолютного угла в соответствии со стандартом IEEE С37.118-2011);

  • - частоты прямой последовательности;

  • - скорости изменения частоты.

Общий вид преобразователей ЭНИП-2 и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1-3.

Место нанесения знака

поверки

Приказ Росстандарта №821 от 27.04.2018, https://oei-analitika.ru

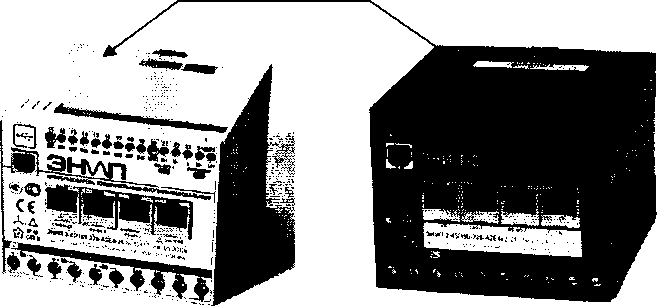

Рисунок 1 - Общий вид преобразователей ЭНИП-2-...-XI

Место нанесения знака поверки

Приказ Росстандарта №821 от 27.04.2018, https://oei-analitika.ru

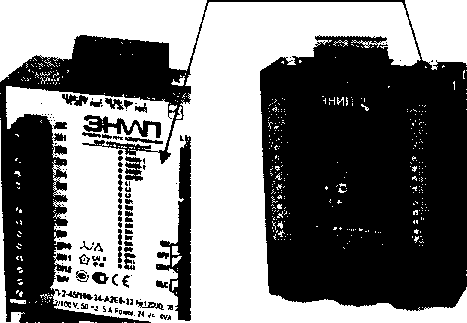

Рисунок 2 - Общий вид преобразователей ЭНИП-2-...-32

Место нанесения знака поверки

Приказ Росстандарта №821 от 27.04.2018, https://oei-analitika.ru

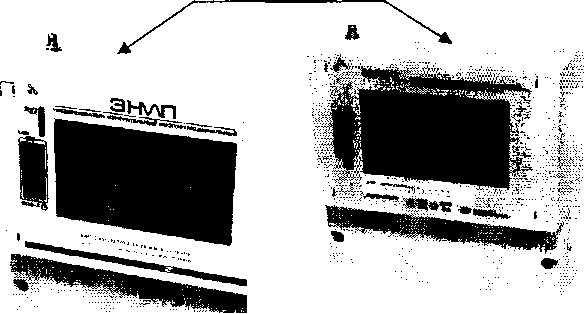

Рисунок 3 - Общий вид преобразователей ЭНИП-2-...-ХЗ

Программное обеспечение

В преобразователях ЭНИП-2 все измерения, вычисления и управление работой выполняет микроконтроллер, в который в процессе изготовления преобразователя ЭНИП-2 загружается встроенное программное обеспечение «Преобразователь измерительный многофункциональный ЭНИП-2» (микропрограмма), которое является метрологически значимым.

Влияние программного обеспечения (далее ПО) учтено при нормировании метрологических и технических характеристик преобразователей ЭНИП-2. При этом инструментальную погрешность средства измерения и погрешность, вносимую ПО не разделяют.

Встроенное ПО аппаратно защищено от случайных и преднамеренных изменений, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. Для защиты встроенного ПО применяются следующие меры: отсутствие возможности изменения ПО без вскрытия пломбируемой крышки преобразователей ЭНИП-2, наличие аппаратной защиты от считывания микропрограммы из памяти микроконтроллера (обеспечивается возможностями микроконтроллера), наличие встроенного средства загрузки ПО (bootloader).

Преобразователи ЭНИП-2 в зависимости от модификации поддерживают следующие протоколы обмена данными: ГОСТ Р МЭК-870-5-1-95 (FT3), Modbus RTU, Modbus TCP, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004, IEC 61850-8.1 (сервер с поддержкой MMS, GOOSE), SNMP, NETBIOS, IEEE C37.118-2011, протоколы синхронизации SNTP, IRIG-A, протоколы резервирования IEC 62439-3 (PRP), IEEE 802.1D-2004 (RSTP). Описание протоколов находится в руководстве по эксплуатации.

Результаты измерений и расчётов могут отображаться на внешнем модуле индикации или на дисплее компьютера с помощью ПО.

Для конфигурирования преобразователей ЭНИП-2 применяется ПО «ES Конфигуратор». Данное ПО не является метрологически значимым и предназначено только для настройки протоколов обмена данными.

Для конфигурирования и опроса преобразователей ЭНИП-2 возможно применение другого ПО, разработанного в соответствии с описаниями поддерживаемых протоколов обмена.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Для модификаций

ЭНИП-2-...-XI,

ЭНИП-2-...-32

Для модификаций

ЭНИП-2-...-ХЗ

Идентификационное наименование ПО

ENIP2Meter.mhx

ENIP3Meter.mhx

Номер версии (идентификационный номер) ПО

не ниже 1.0

не ниже 1.0

Цифровой идентификатор ПО

-

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристик

Значение

Номинальные значения фазного (линейного) напряжения, В 4)

57,7 (100); 220 (380); 230 (400);

400 (690)'»

в зависимости от исполнения

Диапазон измерений напряжения, % от (/ном

от 5 до 150 включ.1)

Пределы допускаемой основной погрешности измерений среднеквадратического значения фазного (линейного) напряжения, % 5)

приведенная погрешность ±0,2

относительная погрешность ±0,2 при 0,2 (/ном <(/<1,5 (/ном1} ±0,75 при 0,05 (/ном < U < 0,2 (/ном

Номинальные значения силы переменного тока, А 4)

1; 5 в зависимости от исполнения

Диапазон измерений силы переменного тока, % от /НОм

от 1 до 200 включ.

Пределы допускаемой основной погрешности измерений среднеквадратического значения силы переменного тока, %6)

приведенная погрешность ±0,2 относительная погрешность ±0,2 при 0,2/ном ^ / ^ 2/ном ±0,75 при 0,05/ном ^ / < 0,2/ном ±2 при 0,01/ном < /< 0,05/ном

Номинальное значение измеряемой частоты, Гц

50

Диапазон измерений частоты, Гц

от 45 до 55

Пределы допускаемой основной абсолютной погрешности измерений частоты, Гц

±0,012>

Номинальное значение коэффициента мощности cos<p

±1

Диапазон измерений коэффициента мощности соху

от -1 до +1

Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности (пофазно и средний) СОХ(р

±0,01

Пределы допускаемой основной погрешности измерений фазной и трехфазной активной (реактивной) мощности, %

приведенная погрешность ±0,5 относительная погрешность

±0,5 при 0,2/ном < / < 2/ном,

0,21/„„„< U< l.St/HOM1»,

0,8<|соу^|<1 (0,8<|5?л^|<1)

Пределы допускаемой основной погрешности измерений фазной и трехфазной полной мощности, %

приведенная погрешность ±0,5 относительная погрешность

±0,5 при 0,2/ном < / < 2/ном,

0,2(/ном< U< 1,567,1ОМ'>

Диапазон измерений угла фазового сдвига между фазными токами основной гармоники 3)

от -180° до +180°

Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между фазными токами основной гармоники 3)

±0,1°

Диапазон измерений угла фазового сдвига между фазными напряжениями основной гармоники 3)

от -180° до +180°

Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между фазными напряжениями основной гармоники 3)

±0,1°

Наименование характеристик

Значение

Нормальные условия измерений:

  • - температура окружающей среды, °C

  • - относительная влажность, %

  • - атмосферное давление, кПа (мм рт.ст.)

от +15 до +25 до 95

от 65 до 106,7 (от 487, 5 до 800)

Примечания:

0 Для модификации ЭНИП-2-.../690-... диапазон измерений 0,05J7Hom< U< 1,15

2) Для модификаций ЭНИП-2-...-ХЗ пределы допускаемой основной абсолютной погрешности измерений частоты ±0,001 Гц;

3> Только для модификации ЭНИП-2-.. .-ХЗ;

  • 4) В модификации ЭНИП-2-0-...-ХЗ номинальные значения измеряемых входных сигналов тока и напряжения определяются потоком данных SV согласно IEC 61850-9-2, а также дополнительным программируемым масштабным коэффициентом для номинальных значений силы и напряжения электрического тока из диапазона: от 0,01 до 106;

  • 5) К среднеквадратическому значению напряжения относят среднеквадратическое значение напряжения основной частоты, среднеквадратическое значение напряжения с учетом всех спектральных составляющих входного сигнала;

® К среднеквадратическому значению силы переменного тока относят среднеквадратическое значение силы переменного тока основной частоты, среднеквадратическое значение силы переменного тока с учетом всех спектральных составляющих входного сигнала;

7) При расчете приведенной погрешности в качестве нормирующего значения принимается номинальное значение измерения.

Таблица 3 - Пределы допускаемой дополнительной погрешности измерений

Влияющая величина

Значение влияющей величины

Пределы допускаемой дополнительной погрешности измерений

ДУ)

Температура окружающего воздуха, °C

от -40 до +70 1)

измерение токов и напряжений в зависимости от модификаций:

ЭНИП-2-...-Х1

±0,025/5 °C

-

ЭНИП-2-...-32, ЭНИП-2-...-ХЗ

±0,05/5 °C

-

измерение мощности в зависимости от модификаций:

ЭНИП-2-...-Х1

±0,05/5 °C

-

ЭНИП-2-...-32, ЭНИП-2-...-ХЗ

±0,1/5 °C

-

Внешнее однородное постоянное или переменное магнитное поле, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительным цепям преобразователя, при самом неблагоприятном направлении и фазе магнитного поля, мТл

0,5

измерение токов и напряжений

±0,1

-

измерение мощности

±0,25

-

измерение частоты в зависимости от модификаций:

ЭНИП-2-... -XI, ЭНИП-2-... -32

-

±0,005 Гц

ЭНИП-2-..,-ХЗ

-

±0,0005 Гц

Коэффициент мощности cos(p (sin<p)

±(от 0,5 до 0,8)

измерение активной (реактивной) мощности

±0,4

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон напряжения питания, В:

  • - постоянное

  • - переменное (при частоте переменного тока от 45 до 55 Гц)

от 18 до 36 от 120 до 370 от 100 до 265

Потребляемая мощность, В А, не более

для модификаций ЭНИП-2-...-Х1: И;

для модификаций ЭНИП-2-...-32: 11;

для модификаций ЭНИП-2-...-ХЗ: 13;

для модификаций ЭНИП-2-...-XI при питании через ЭНИП-2 внешнего модуля индикации: 19

Отклонение времени внутренних часов от всемирного координированного времени UTC при наличии внешней синхронизации, мкс, не более

±5002)

Габаритные размеры (высота х ширина х глубина), мм, не более

для модификаций ЭНИП-2-...-XI: 75x100x130

для модификаций ЭНИП-2-...-32: 136x100x67

для модификаций ЭНИП-2-...-ХЗ: 196x166x83

Масса, кг, не более

для модификаций ЭНИП-2-...-XI:

0,55

для модификаций ЭНИП-2-...-32:

0,50

для модификаций ЭНИП-2-...-ХЗ:

0,85

Условия эксплуатации:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха при температуре +35°C, %, не более

  • - атмосферное давление, кПа (мм рт. ст.)

от -40 до +701)

95

от 65 до 106,7 (от 487,5 до 800)

Средний срок службы, лет

20

Средняя наработка на отказ при работе в нормальных условиях применения, ч

100000

Среднее время восстановления работоспособного состояния, ч

1

Примечания:

Для модификаций с жидкокристаллическим дисплеем температура окружающего воздуха от -20 до +70°С;

2) Для модификации ЭНИП-2-...-ХЗ не более ±1 мкс при синхронизации по протоколу IRIG-A или не более ±200 нс при синхронизации от встроенного rJIOHACC/GPS-приемника.

Знак утверждения типа

наносится на корпус преобразователя ЭНИП-2 в виде наклейки и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность преобразователей измерительных многофункциональных ЭНИП-2

Наименование

Обозначение

Количество

Преобразователь измерительный многофункциональный ЭНИП-2

-

1 шт.

Формуляр

ЭНИП.411187.001 ФО

1 экз.

Руководство по эксплуатации

ЭНИП.411187.002 РЭ*

1 экз.

Методика поверки

ЭНИП.411187.001/1 МП*

1 экз.

CD с программным обеспечением и документацией

-

1 шт.

* электронная версия на CD

Поверка

осуществляется по документу ЭНИП.411187.001/1 МП «Преобразователь измерительный многофункциональный ЭНИП-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21 декабря 2017 г.

Основные средства поверки:

установка поверочная универсальная УППУ-МЭ 3.1К, регистрационный номер в Федеральном информационном фонде №39138-08 (для всех модификаций, кроме ЭНИП-2-0-.. .-ХЗ);

установка измерительная многофункциональная CMC256plus, регистрационный номер в Федеральном информационном фонде №26170-09 (только для модификации ЭНИП-2-...-ХЗ);

калибратор цифровых сигналов КЦ61850, регистрационный номер в Федеральном информационном фонде №66142-16 (только для модификации ЭНИП-2-0-...-ХЗ).

Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде наклейки на корпус прибора и/или на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным многофункциональным ЭНИП-2

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от Г10'8 до 100 А в диапазоне частот 1 ■ 10"1 до Г106 Гц

ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10'2 до 2 ■ 109 Гц

IEC 61850-9-2 Системы автоматизации и сети связи на подстанциях. Часть 9-2. Схема особого коммуникационного сервиса (8С8М).Значения выборок по ISO/IEC 8802-3

ТУ 4221-892-53329198-07 Преобразователь измерительный многофункциональный ЭНИП-2. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Инженерный центр «Энергосервис» (ООО «Инженерный центр «Энергосервис»)

ИНН 7722330113

Юридический адрес: 111024, г. Москва, ул. Авиамоторная, д.44, стр.1, помещ. 1А, комн.1

Адрес производства: 163046, г. Архангельск, ул. Котласская, 26

Телефон: (8182) 65-75-65; факс: (8182) 23-69-55

E-mail: ed@ens.ru

Web-сайт: www.enip2.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.



Ссылки на другие приказы Росстандарта

  • №402 от 26.03.2021
  • №4856 от 06.12.2010
  • №1208 от 07.07.2021
  • №2836 от 09.06.2011
  • №2133 от 26.08.2022
  • №683 от 26.05.2014
  • №2323 от 22.05.2011
  • №1017 от 20.04.2022
  • №1561 от 30.07.2021
  • №2205 от 10.08.2006
  • №4434 от 12.11.2010
  • №1556 от 30.07.2021
  • №1167 от 12.05.2022
  • №1710 от 09.08.2021
  • №1801 от 06.07.2006
  • №266 от 07.02.2020
  • №1426 от 06.07.2018
  • №1165 от 02.07.2021
  • №3265 от 10.07.2011
  • №3252 от 23.12.2022
  • №1234 от 20.06.2018
  • №2614 от 10.12.2018
  • №2511 от 27.11.2018
  • №754 от 02.07.2013
  • №1589 от 07.04.2011
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
