№2250 от 12.09.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 361453
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2250 от 12.09.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «12» сентября 2022 г. № 2250
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Термометры биметаллические |
серии 60 (модели 8001, 8002, 8003, 8005) |
№ 220702790 (модель 8003), № 220702793 (модель 8001), № 220702797 (модель 8002) |
16940-14 |
МП 16940-14 |
МП 207-023- 2022 |
26.04. 2022 |
Общество с ограниченной ответственностью Фирма «ЮМО» (ООО Фирма «ЮМО»), г. Москва |
ФГБУ «вниимс», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» сентября 2022 г. № 2250
Лист № 1 Регистрационный № 16940-14 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры биметаллические серии 60 (модели 8001, 8002, 8003, 8005)
Назначение средства измеренийТермометры биметаллические серии 60 (модели 8001, 8002, 8003, 8005) (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу термобаллона термометра.
Описание средства измеренийПринцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометры биметаллические серии 60 относятся к показывающим стрелочным приборам погружного типа. Термометры изготавливаются следующих моделей: 8001, 8002, 8003, 8005. Модели термометров отличаются друг от друга по техническим и метрологическим характеристикам, а также по конструктивному исполнению. Модели имеют исполнения, различающиеся по диапазону показаний (измерений), по диаметру корпуса, по длине и диаметру термобаллона (биметаллический термочувствительный элемент в защитной трубке), по виду присоединения корпуса к термобаллону (осевое, радиальное и шарнирное, обеспечивающее вращение корпуса на 360° и наклон на 135°), по способу монтажа и т.д.
Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и термобаллона. Корпус и его элементы изготавливаются из оцинкованной, из нержавеющей стали и из алюминия. Защитное стекло изготавливается из стекла или из плексигласа (PMMA). Материал термобаллона -сталь, латунь, нержавеющая сталь.
Термометры могут изготавливаться с контрольными стрелочными и подвижными указателями. При использовании термометров в условиях сильной вибрации биметаллический элемент дополнительно может заполняться силиконовой жидкостью.
Монтаж термометров на объектах измерений осуществляется с помощью подвижных или неподвижных штуцеров, или через промежуточную защитную гильзу из латуни, стали, нержавеющей стали.

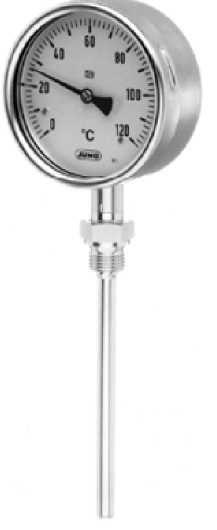

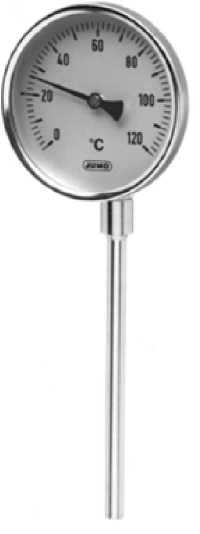

Общий вид термометров с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесение заводского номера и знака поверки
Рисунок 1 - Термометры биметаллические серии 60 (модели 8001, 8002, 8003, 8005)
Пломбирование термометров не предусмотрено. Заводской номер наносится на циферблат термометра и/или на шильдик, прикрепленный к корпусу термометра. Конструкция термометра предусматривает нанесение знака поверки на защитное стекло средства измерений.
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Метрологические характеристики приведены в таблице 1. Таблица 1
|
Диапазон показаний (шкала)(2), °С |
Диапазон измерений|!, °С |
Цена деления шкалы, °С |
Пределы допускаемой абсолютной погрешности, °С | |||
|
8001 |
8002 |
8003 |
8005 | |||
|
от -20 до +40 |
от -10 до +30 |
1 |
±1,5 |
±1 |
±1 |
- |
|
от -20 до +60 |
от -10 до +50 |
1 |
±1,5 |
±1 |
±1 |
- |
|
от -20 до +80 |
от -10 до +70 |
1 |
±1,5 |
±1 |
±1 |
- |
|
от -20 до +100 |
от 0 до +80 |
2 |
±3 |
±2 |
±2 |
- |
|
от -20 до +120 |
от 0 до +100 |
2 |
±3 |
±2 |
±2 |
±3 |
|
от -30 до +30 |
от -20 до +20 |
1 |
±1,5 |
±1 |
±1 |
- |
|
от -30 до +50 |
от -20 до +40 |
1 |
±1,5 |
±1 |
±1 |
- |
|
от -30 до +70 |
от -20 до +60 |
1 |
±1,5 |
±1 |
±1 |
- |
|
от -30 до +170 |
от -10 до +150 |
2 |
±3 |
±2 |
±2 |
- |
|
Диапазон показаний (шкала)(2), °С |
Диапазон измерений(1), °С |
Цена деления шкалы, °С |
Пределы допускаемой абсолютной погрешности, °С | |||
|
8001 |
8002 |
8003 |
8005 | |||
|
от -40 до +40 |
от -30 до +30 |
1 |
±1,5 |
±1 |
±1 |
- |
|
от -40 до +60 |
от -30 до +50 |
1 |
±1,5 |
±1 |
±1 |
- |
|
от -50 до +50 |
от -40 до +40 |
1 |
±1,5 |
±1 |
±1 |
- |
|
от -60 до +60 |
от -50 до +50 |
2 |
±3 |
±2 |
±2 |
- |
|
от 0 до +60 |
от +10 до +50 |
1 |
±1,5 |
±1 |
±1 |
- |
|
от 0 до +80 |
от +10 до +70 |
1 |
±1,5 |
±1 |
±1 |
- |
|
от 0 до +100 |
от +10 до +90 |
1 |
±1,5 |
±1 |
±1 |
- |
|
от 0 до +120 |
от +20 до +100 |
2 |
±3 |
±2 |
±2 |
±3 |
|
от 0 до +160 |
от +20 до +140 |
2 |
±3 |
±2 |
±2 |
- |
|
от 0 до +200 |
от +20 до +180 |
2 |
±3 |
±2 |
±2 |
- |
|
от 0 до +250 |
от +30 до +220 |
5 |
±4 |
±2,5 |
±2,5 |
- |
|
от 0 до +300 |
от +30 до +270 |
5 |
±8 |
±5 |
±5 |
- |
|
от 0 до +350 |
от +50 до +270 |
5 |
±8 |
±5 |
±5 |
- |
|
от 0 до +400 |
от +50 до +350 |
5 |
±8 |
±5 |
±5 |
- |
|
от 0 до +500 |
от +50 до +450 |
5 |
±8 |
±5 |
±5 |
- |
|
от 0 до +600 |
от +100 до +500 |
10 |
±12 |
±10 |
±10 |
- |
|
Примечания:
| ||||||
Метрологические и технические характеристики приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение |
|
Класс точности: - для моделей 8002, 8003 |
1 |
|
- для моделей 8001, 8005 |
1,5 |
|
Диаметр корпуса, мм: - для модели 8001 |
50; 63; 80; 100; 160 |
|
- для модели 8002 |
50; 60; 63; 80; 100; 160 |
|
- для модели 8003 |
80; 100; 160 |
|
- для модели 8005 |
80 |
|
Диаметр термобаллона, мм: |
6; 8; 10 |
|
Длина монтажной части, мм: |
от 40 до 450 (и более по специальному заказу) |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -30 до +80 |
|
(от -60 по спец. заказу (кроме | |
|
модели 8005)) | |
|
- относительная влажность, % |
до 98 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Комплектность средства измеренийТаблица 3
|
Наименование |
Обозначение |
Количество |
|
Термометр биметаллический |
серия 60 (модели 8001, 8002, 8003, 8005)(1) (2) |
1 шт. |
|
Паспорт (на русском языке) |
- |
1 экз. |
|
Примечания:
| ||
Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к средству измерений ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Стандарт предприятия фирмы «JUMO GmbH & Co. KG» (Германия) на термометры биметаллические серии 60 (модели 8001, 8002, 8003, 8005).
ИзготовительФирма «JUMO GmbH & Co. KG», Германия
Адрес: MoltkestraPe 13-31, 36035 Fulda, Germany Телефон: (0661) 6003-0
E-mail: mail@jumo.net
Web-сайт: www.jumo.net
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер в реестре аккредитованных лиц № 30004-13.
МИНИСТЕРСТВО ПРОМЫШЛЕННО СТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАТЩИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
12 сентября 2022 г.
№ 2250
сведений, утвержденнщ£-—ириказ£ш__Мшшсзсрсхвд—промышленности
за собой.
Заместитель Руководителя
Сертификат: 029D109BDO0BAE27A64C995DDB060203A9
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 27.12.2021 до 27.12.2022
Е.Р.Лазаренко
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства
измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и CRP. ПР.НИЙ vtrsdw пенным,
и торговли Российской Фe^
Контроль за испол! юни@мгнаетоященуприказа'чэ€^авляю
г метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕЭП
