№1430 от 22.07.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 263050
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1430 от 22.07.2021
т
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
22 июля 2021 г.
№ 1430______
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
f---------------------------
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
Сертификат: 028BB2870QA0AC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «22» июля 2021 г. № 1430
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Расходомеры-счетчики электромагнитные |
ПИТЕРФЛОУ |
66324-16 |
Общество с ограниченной ответственностью «ТЕРМОТРОНИК» (ООО «ТЕРМОТРОНИК»), г. Санкт-Петербург, ул. Ворошилова, д. 2 |
Общество с ограниченной ответственностью «ТЕРМОТРОНИК» (ООО «ТЕРМОТРОНИК»), Юридический адрес: г. Санкт-Петербург, ул. Тележная, д. 3, литер А, пом. 3-Н, офис 5 Адрес деятельности: г. Санкт-Петербург, ул. Ворошилова, д. 2 |
Общество с ограниченной ответственностью «ТЕРМОТРОНИК» (ООО «ТЕРМОТРОНИК»), г. Санкт-Петербург | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» июля 2021 г. № 1430
Лист № 1 Регистрационный № 66324-16 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики электромагнитные ПИТЕРФЛОУ
Назначение средства измеренийРасходомеры-счетчики электромагнитные ПИТЕРФЛОУ предназначены для измерений объемного расхода и объема электропроводящих жидкостей.
Описание средства измеренийПринцип действия расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ основан на явлении индуцирования электродвижущей силы (ЭДС) в движущемся в магнитном поле проводнике - измеряемой среде. Индуцированная ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, который выполняет обработку сигнала, вычисляет объем и объемный расход и преобразует его в стандартизированные выходные аналоговые и цифровые сигналы.
Конструктивно расходомеры-счетчики электромагнитные ПИТЕРФЛОУ состоят из первичного преобразователя и электронного блока.
Первичный преобразователь включает измерительный участок, представляющий собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, и магнитную систему, заключённую в кожух. Исполнения первичного преобразователя отличаются друг от друга типами присоединения (фланцевый, муфтовый, «сэндвич») к трубопроводу, материалами электродов и футеровки измерительного участка.
Электронный блок расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ выполнен в герметичном корпусе, внутри которого расположены печатная плата и элементы присоединения внешних цепей. Электронный блок обеспечивает формирование выходного цифрового сигнала в стандарте интерфейса LIN, несущего информацию о результатах измерений и диагностики, а также двух выходных число-импульсных сигналов, со средней частотой, пропорциональной измеряемому расходу и количеством импульсов, пропорциональным объему измеряемой среды, и/или с телеметрической и диагностической информацией. Исполнения электронного блока отличаются друг от друга наличием или отсутствием индикатора, архивов (измеренных значений объёма, сформированных на часовых, суточных и месячных интервалах, и результатов диагностики), встроенной (заменяемой) батареи. Все исполнения имеют архив событий, связанных с выполнением градуировки и изменением конфигурации.
Расходомеры-счетчики электромагнитные ПИТЕРФЛОУ выпускаются в следующих исполнениях:
-
- РС - с внешним источником питания 12 В, с индикацией результатов измерений и диагностики;
-
- К - с внешним источником питания 12 В, без индикации результатов измерений и диагностики;
-
- СВ - с заменяемой батареей 3,6 В, с индикацией результатов измерений и диагностики;
-
- М - с внешним источником питания 3,6 В, без индикации результатов измерений и диагностики.
Метрологические характеристики расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ классов A, B, C соответствуют требованиям ГОСТ Р 51649, ГОСТ Р ЕН 1434-1 в части, относящейся к измерительному каналу расхода (датчику расхода) теплосчетчиков для водяных систем теплоснабжения.
Метрологические характеристики расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ классов 1, 2 соответствуют требованиям: ГОСТ Р 50193.1 , МОЗМ МР 49-1, на счетчики воды; ГОСТ Р 51649 , ГОСТ Р ЕН 1434-1 в части, относящейся к измерительному каналу расхода (датчику расхода) теплосчетчиков для водяных систем теплоснабжения.

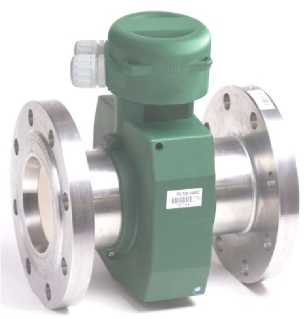

Общий вид расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ приведен на рисунке 1. Заводской (серийный) номер расходомера-счетчика ПИТЕРФЛОУ нанесён
печатным способом на самоклеящуюся этикетку, размещённую
на боковой поверхности
кожуха по рисунку 1.
Заводской номер 227428
РС40-45-А-С
Т150 Р16 IPS6
*227428*
а) исполнение РС, исполнение СВ
Заводской номер 229462
б) исполнение К, исполнение М
Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ

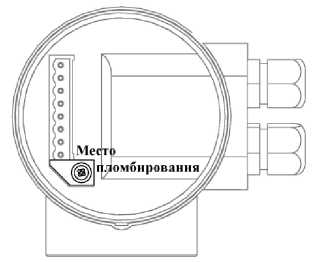

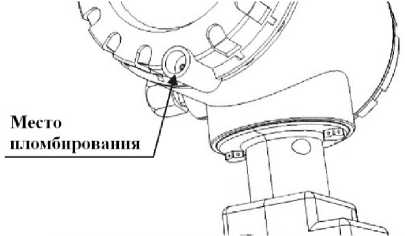

Пломбировка расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашечке винта крепления на лицевой части передней панели электронного блока и внутри электронного блока, в соответствии с рисунком 2. Схема пломбировки расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ приведена на рисунке 2.
а) исполнение РС, исполнение СВ б) исполнение К, исполнение М
Рисунок 2 - Схема пломбировки расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ Для сопряжения с внешними устройствами совместно с расходомерами-счетчиками электромагнитными ПИТЕРФЛОУ могут использоваться адаптеры, обеспечивающие:
-
- формирование цифрового сигнала в стандарте интерфейса RS-232, RS-485, USB, Mbus, Ethernet или беспроводного, несущего информацию о результатах измерений и диагностики;
-
- считывание, сохранение и перенос архивной информации (пульт переноса данных USB-ППД);
-
- формирование токового сигнала в диапазоне от 4 до 20 мА, пропорционального измеренному расходу, с возможностью подключения по HART-протоколу;
-
- отображение результатов измерений и диагностики посредством табло.
расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ встроенное.
Основные функции метрологически значимой части программного обеспечения:
-
- расчет значений объемного расхода по результатам измерений сигнала, формируемого на электродах, и расчет значений объема по результатам измерений расхода;
-
- контроль значений измеренных параметров на соответствие заданным значениям и формирование диагностических сообщений;
-
- измерение времени работы и времени действия диагностируемых ситуаций;
-
- хранение измерительной и диагностической информации;
-
- вывод измерительной, диагностической и настроечной информации через последовательный порт на внешние устройства приема;
-
- визуальное отображение на табло измерительной, диагностической и настроечной информации, а также идентификационных данных программного обеспечения.
Для конфигурирования расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ, представления идентификационных данных встроенного программного обеспечения, отображения калибровочных коэффициентов используется внешнее программное обеспечение «Питерфлоу Конфигуратор».
Для представления измерительной и диагностической информации, данных архива событий, идентификационных данных встроенного программного обеспечения, отображения калибровочных коэффициентов используется внешнее программное обеспечение «Архиватор».
Идентификационные данные встроенного программного обеспечения расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ и внешнего программного обеспечения «Питерфлоу Конфигуратор» и «Архиватор» приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||||
|
Идентификационное наименование ПО |
ПВ | |||||
|
Наименование ПО |
Питерфлоу РС |
Питерфлоу СВ |
Питерфлоу Конфигуратор |
Архиватор | ||
|
Номер версии (идентификационный номер) ПО |
3.07 |
3.12 |
3.15.ХХ 1) |
3.16.ХХ 1) |
не ниже 2.0 2) не ниже 3.0 3) |
не ниже 1.01 2) не ниже 3.0 3) |
|
Цифровой идентификатор ПО |
DA8C |
4F51 |
4E37 |
506С |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
- |
- |
|
1) Последние две цифры (ХХ, от 0 до 9) - идентификационный номер метрологически незначимой части программного обеспечения; 2) Для ПВ3.07 и ПВ3.12; 3) Для ПВ3.15.ХХ и ПВ3.16.ХХ | ||||||
В целях обнаружения факта изменения конфигурации расходомера предусмотрено формирование архива событий, связанных с выполнением градуировки, изменением настроек, сбросом архива, установкой часов.
Уровень защиты программного обеспечения расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и основные технические характеристики расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ приведены в таблицах 2, 3, 4.
Лист № 5 Всего листов 8 Таблица 2 - Метрологические характеристики расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ с классами А, В, С
|
Классы |
A |
B |
C |
A ,B, C |
A, B, C | |||||||||
|
Направление потока |
Прямое |
Обратное | ||||||||||||
|
Номинальный диаметр |
Qi |
Q2 |
Q2t |
Q1 |
Q2 |
Q2t |
Q1 |
Q2 |
Q2t |
Q1 |
Q2 |
Q2t |
Q3 |
Q4 |
|
DN 15 |
0,008 |
0,02 |
0,03 |
0,005 |
0,012 |
0,03 |
0,005 |
0,007 |
0,03 |
0,01 |
0,02 |
0,03 |
3 |
3,75 |
|
0,016 |
0,04 |
0,06 |
0,010 |
0,024 |
0,06 |
0,010 |
0,013 |
0,06 |
0,02 |
0,04 |
0,06 |
6 |
7,5 | |
|
DN 20 |
0,016 |
0,04 |
0,06 |
0,010 |
0,024 |
0,06 |
0,010 |
0,013 |
0,06 |
0,02 |
0,04 |
0,06 |
6 |
7,5 |
|
0,032 |
0,08 |
0,12 |
0,019 |
0,048 |
0,12 |
0,019 |
0,027 |
0,12 |
0,05 |
0,08 |
0,12 |
12 |
15 | |
|
DN 25 |
0,024 |
0,06 |
0,09 |
0,014 |
0,036 |
0,09 |
0,014 |
0,020 |
0,09 |
0,04 |
0,06 |
0,09 |
9 |
11,25 |
|
0,048 |
0,12 |
0,18 |
0,029 |
0,072 |
0,18 |
0,029 |
0,040 |
0,18 |
0,07 |
0,12 |
0,18 |
18 |
22,5 | |
|
DN 32 |
0,040 |
0,10 |
0,15 |
0,024 |
0,060 |
0,15 |
0,024 |
0,033 |
0,15 |
0,06 |
0,10 |
0,15 |
15 |
18,75 |
|
0,080 |
0,20 |
0,30 |
0,048 |
0,12 |
0,30 |
0,048 |
0,067 |
0,30 |
0,12 |
0,20 |
0,3 |
30 |
37,5 | |
|
DN 40 |
0,059 |
0,15 |
0,22 |
0,035 |
0,09 |
0,22 |
0,035 |
0,049 |
0,22 |
0,09 |
0,15 |
0,22 |
22 |
27,5 |
|
0,12 |
0,30 |
0,45 |
0,072 |
0,18 |
0,45 |
0,072 |
0,10 |
0,45 |
0,18 |
0,30 |
0,45 |
45 |
56,25 | |
|
DN 50 |
0,10 |
0,24 |
0,36 |
0,058 |
0,14 |
0,36 |
0,058 |
0,08 |
0,36 |
0,14 |
0,24 |
0,36 |
36 |
45 |
|
0,19 |
0,48 |
0,72 |
0,12 |
0,29 |
0,72 |
0,12 |
0,16 |
0,72 |
0,29 |
0,48 |
0,72 |
72 |
90 | |
|
DN 65 |
0,16 |
0,40 |
0,60 |
0,10 |
0,24 |
0,60 |
0,10 |
0,13 |
0,60 |
0,24 |
0,40 |
0,6 |
60 |
75 |
|
0,32 |
0,80 |
1,20 |
0,19 |
0,48 |
1,2 |
0,19 |
0,27 |
1,2 |
0,48 |
0,80 |
1,2 |
120 |
150 | |
|
DN 80 |
0,24 |
0,60 |
0,90 |
0,14 |
0,36 |
0,9 |
0,14 |
0,20 |
0,9 |
0,36 |
0,60 |
0,9 |
90 |
112,5 |
|
0,48 |
1,2 |
1,8 |
0,29 |
0,72 |
1,8 |
0,29 |
0,40 |
1,8 |
0,72 |
1,2 |
1,8 |
180 |
225 | |
|
DN 100 |
0,37 |
0,9 |
1,4 |
0,22 |
0,56 |
1,4 |
0,22 |
0,31 |
1,4 |
0,56 |
0,9 |
1,4 |
140 |
175 |
|
0,75 |
1,9 |
2,8 |
0,45 |
1,1 |
2,8 |
0,45 |
0,62 |
2,8 |
1,1 |
1,9 |
2,8 |
280 |
350 | |
|
DN 150 |
0,84 |
2,1 |
3,2 |
0,50 |
1,3 |
3,2 |
0,50 |
0,70 |
3,2 |
1,3 |
2,1 |
3,2 |
315 |
393,75 |
|
1,7 |
4,2 |
6,3 |
1,0 |
2,5 |
6,3 |
1,0 |
1,4 |
6,3 |
2,5 |
4,2 |
6,3 |
630 |
787,5 | |
|
DN 200 |
1,7 |
4,2 |
6,3 |
1,0 |
2,5 |
6,3 |
1,0 |
1,4 |
6,3 |
2,5 |
4,2 |
6,3 |
630 |
787,5 |
|
2,7 |
6,7 |
10,0 |
1,6 |
4,0 |
10,0 |
1,6 |
2,2 |
10,0 |
4,0 |
6,7 |
10 |
1000 |
1250 | |
|
DN 300 |
2,7 |
6,7 |
10,0 |
1,6 |
4,0 |
10,0 |
1,6 |
2,2 |
10,0 |
4,0 |
6,7 |
10 |
1000 |
1250 |
|
4,3 |
10,7 |
16,0 |
2,6 |
6,4 |
16,0 |
2,6 |
3,6 |
16,0 |
6,4 |
10,7 |
16 |
1600 |
2000 | |
|
DN 400 |
3,2 |
8,0 |
12,0 |
1,9 |
4,8 |
12,0 |
1,9 |
2,7 |
12,0 |
4,8 |
8,0 |
12 |
1200 |
1500 |
|
10,7 |
26,7 |
40,0 |
6,4 |
16,0 |
40,0 |
6,4 |
8,9 |
40,0 |
16,0 |
26,7 |
40 |
4000 |
5000 | |
Примечание: Qi - минимальный расход; Q2 (Q2t) - переходный расход; Q3 - номинальный расход; Q4 - наибольший (перегрузочный) расход (Q4=1,25xQ3). Значения расходов в м3/ч.
Таблица 3 - Метрологические характеристики расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ с классами 1, 2
|
Классы |
1 |
2 |
1, 2 | |||||||||||
|
К |
1 |
К |
2 |
К |
4 |
К24 |
К26 |
К210 | ||||||
|
Номинальный диаметр |
Q1 |
Q2 |
Q1 |
Q2 |
Q1 |
Q2 |
Q1 |
Q2 |
Q1 |
Q2 |
Q1 |
Q2 |
Q3 |
Q4 |
|
DN 15 |
0,025 |
0,04 |
0,016 |
0,025 |
0,010 |
0,016 |
0,010 |
0,016 |
0,006 |
0,01 |
0,004 |
0,006 |
4 |
5 |
|
0,04 |
0,063 |
0,025 |
0,04 |
0,016 |
0,025 |
0,016 |
0,025 |
0,01 |
0,016 |
0,006 |
0,01 |
6,3 |
7,9 | |
|
DN 20 |
0,04 |
0,063 |
0,025 |
0,04 |
0,016 |
0,025 |
0,016 |
0,025 |
0,01 |
0,016 |
0,006 |
0,01 |
6,3 |
7,9 |
|
0,063 |
0,1 |
0,04 |
0,063 |
0,025 |
0,04 |
0,025 |
0,04 |
0,016 |
0,025 |
0,01 |
0,016 |
10 |
12,5 | |
|
DN 25 |
0,063 |
0,1 |
0,04 |
0,063 |
0,025 |
0,04 |
0,025 |
0,04 |
0,016 |
0,025 |
0,01 |
0,016 |
10 |
12,5 |
|
0,1 |
0,16 |
0,063 |
0,1 |
0,04 |
0,063 |
0,040 |
0,063 |
0,025 |
0,04 |
0,016 |
0,025 |
16 |
20 | |
|
DN 32 |
0,1 |
0,16 |
0,063 |
0,1 |
0,04 |
0,063 |
0,040 |
0,063 |
0,025 |
0,04 |
0,016 |
0,025 |
16 |
20 |
|
0,16 |
0,25 |
0,1 |
0,16 |
0,063 |
0,1 |
0,063 |
0,1 |
0,04 |
0,063 |
0,025 |
0,04 |
25 |
31 | |
|
DN 40 |
0,16 |
0,25 |
0,1 |
0,16 |
0,063 |
0,1 |
0,063 |
0,1 |
0,04 |
0,063 |
0,025 |
0,04 |
25 |
31 |
|
0,25 |
0,4 |
0,16 |
0,25 |
0,1 |
0,16 |
0,1 |
0,16 |
0,063 |
0,1 |
0,04 |
0,063 |
40 |
50 | |
|
DN 50 |
0,25 |
0,4 |
0,16 |
0,25 |
0,1 |
0,16 |
0,1 |
0,16 |
0,063 |
0,1 |
0,04 |
0,063 |
40 |
50 |
|
0,4 |
0,63 |
0,25 |
0,4 |
0,16 |
0,25 |
0,16 |
0,25 |
0,1 |
0,16 |
0,063 |
0,1 |
63 |
78,8 | |
|
DN 65 |
0,4 |
0,63 |
0,25 |
0,4 |
0,16 |
0,25 |
0,16 |
0,25 |
0,1 |
0,16 |
0,063 |
0,1 |
63 |
78,8 |
|
0,63 |
1 |
0,4 |
0,63 |
0,25 |
0,40 |
0,25 |
0,40 |
0,16 |
0,25 |
0,1 |
0,16 |
100 |
125 | |
|
DN 80 |
0,63 |
1 |
0,4 |
0,63 |
0,25 |
0,40 |
0,25 |
0,40 |
0,16 |
0,25 |
0,1 |
0,16 |
100 |
125 |
|
1 |
1,6 |
0,63 |
1 |
0,4 |
0,63 |
0,40 |
0,63 |
0,25 |
0,4 |
0,16 |
0,25 |
160 |
200 | |
|
DN 100 |
1 |
1,6 |
0,63 |
1 |
0,4 |
0,63 |
0,40 |
0,63 |
0,25 |
0,4 |
0,16 |
0,25 |
160 |
200 |
|
1,6 |
2,5 |
1 |
1,6 |
0,63 |
1 |
0,63 |
1 |
0,4 |
0,63 |
0,25 |
0,4 |
250 |
312 | |
|
DN 150 |
2,5 |
4 |
1,6 |
2,5 |
1 |
1,6 |
1 |
1,6 |
0,63 |
1 |
0,40 |
0,63 |
400 |
500 |
|
4 |
6,3 |
2,5 |
4 |
1,6 |
2,5 |
1,6 |
2,5 |
1 |
1,6 |
0,63 |
1 |
630 |
788 | |
|
DN 200 |
4 |
6,3 |
2,5 |
4 |
1,6 |
2,5 |
1,6 |
2,5 |
1 |
1,6 |
0,63 |
1 |
630 |
788 |
|
6,3 |
10 |
4 |
6,3 |
2,5 |
4 |
2,5 |
4 |
1,6 |
2,5 |
1 |
1,6 |
1000 |
1250 | |
|
DN 300 |
6,3 |
10 |
4 |
6,3 |
2,5 |
4 |
2,5 |
4 |
1,6 |
2,5 |
1 |
1,6 |
1000 |
1250 |
|
10 |
16 |
6,3 |
10 |
4 |
6,3 |
4 |
6,3 |
2,5 |
4 |
1,6 |
2,5 |
1600 |
2000 | |
|
DN 400 |
7,5 |
12 |
4,8 |
7,5 |
3 |
4,8 |
3 |
4,8 |
1,9 |
3 |
1,2 |
1,9 |
1200 |
1500 |
|
25 |
40 |
16 |
25 |
10 |
16 |
10 |
16,0 |
6,3 |
10 |
4 |
6,3 |
4000 |
5000 | |
Примечание: Qi - минимальный расход; Q2 - переходный расход; Q3 - номинальный расход; Q4 - наибольший (перегрузочный) расход (Q4=1,25xQ3). Значения расходов в м3/ч.
Таблица 4 - Метрологические и основные технические характеристики расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ
|
Наименование характеристики расходомеров |
Значение |
|
Пределы допускаемой относительной погрешности при измерении |
Для классов |
|
объемного расхода и объема, % |
А, В, С 1 2 |
|
в диапазоне от Q1 до Q2 |
±5 ±3 ±5 |
|
в диапазоне от Q2 до Q2t |
±2 - - |
|
в диапазоне от Q2 до Q4 |
- ±1 ±2 |
|
в диапазоне от Q2t до Q4 |
±1 - - |
|
Параметры измеряемой среды | |
|
- Минимальная допускаемая температура измеряемой среды, °С |
0,1 |
|
- Максимальная допускаемая температура измеряемой среды для | |
|
температурных классов, °С | |
|
Т30 |
30 |
|
Т50 |
50 |
|
Т70 |
70 |
|
Т90 |
90 |
|
Т130 |
130 |
|
Т150 |
150 |
|
Т180 |
180 |
|
- удельная электропроводность измеряемой среды, См/м, не менее |
10-3 |
|
- максимально допускаемое давление измеряемой среды, МПа, не |
1,6; 2,5; 4,0 |
|
более | |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -10 до +50 |
|
- относительная влажность воздуха при температуре не более 35 | |
|
°С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Параметры электрического питания: | |
|
напряжение постоянного тока для исполнений, В: | |
|
- исполнение РС, исполнение К |
от 12 до 13,2 |
|
- исполнение М |
от 3,6 до 13,2 |
|
Потребляемая мощность для исполнений, В^А, не более | |
|
- исполнение РС, исполнение К |
3 |
|
- исполнение М |
0,005 |
|
Номинальная емкость заменяемой батареи для исполнения СВ, А^ч |
19 |
|
Габаритные размеры, мм, не более | |
|
- высота |
672 |
|
- ширина |
610 |
|
- длина |
600 |
|
Масса, кг, не более |
165 |
|
Условия транспортирования: | |
|
- температура окружающего воздуха, °С |
от -25 до +55 |
|
- относительная влажность воздуха при температуре не более 35 °С, | |
|
%, не более |
95 |
|
Средний срок службы, лет |
12 |
|
Среднее время наработки на отказ, часов |
100000 |
Защищенность от доступа к опасным частям, попадания внешних твердых предметов и воды соответствует требованиям ГОСТ 14254-96 для степеней защиты IP66, IP67, IP68 в зависимости от конструктивного исполнения.
Знак утверждения типананосится на лицевую панель расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ исполнений РС и СВ методом шелкографии, на самоклеящуюся этикетку электронного блока расходомеров-счетчиков электромагнитных ПИТЕРФЛОУ исполнений К и М печатным способом, а также на середину титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик электромагнитный ПИТЕРФЛОУ |
- |
1 шт. |
|
Блок питания |
- |
1 шт. |
|
Комплект монтажный |
- |
1 комп. |
|
Руководство по эксплуатации |
ТРОН.407112.011 РЭ |
1экз. |
|
Паспорт |
ТРОН.407112.011 ПС |
1 экз. |
|
Методика поверки |
МП 0470-1-2016 |
1 экз. |
|
Инструкция по монтажу |
ТРОН.407112.011 ИМ |
1 экз. |
приведены в руководстве по эксплуатации ТРОН.407112.011 РЭ, раздел 4.
Нормативные документы, устанавливающие требования к расходомерам-счетчикам электромагнитным ПИТЕРФЛОУПриказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
ТУ 4213-011-65987520-2015 Расходомеры-счетчики электромагнитные
ПИТЕРФЛОУ.
