ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические однофазные ФОБОС 1 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц.

Принцип действия счетчиков основан на предварительном масштабировании входных сигналов напряжения и тока с дальнейшим преобразованием их в цифровой код и обработкой, а также с последующим отображением на дисплее отсчетного устройства или выносном дисплее результатов измерений и информации:

• - количества активной электрической энергии, не менее, чем по 4-м тарифам, и суммы (прямого и обратного направлений учета), кВт^ч;

• - количества реактивной электрической энергии, характеризующей индуктивное или ёмкостное состояние сети не менее, чем по 4-м тарифам, и суммы, квар^ч;

• - параметров сети (сила переменного тока, напряжение переменного тока, частота сети, коэффициент мощности, сила переменного тока в нулевом проводе, активная, реактивная и полная электрическая мощность);

• - показателей качества электрической энергии (опционально, положительное и отрицательное отклонение напряжения, отклонение частоты);

• - текущего времени и даты.

Дополнительная информация, предоставляемая по интерфейсам связи счетчика:

• - архивные данные в соответствии с таблицей 6:

• - расчетное соотношение активной и реактивной мощности;

• - расчетный небаланс токов в фазном и нулевом проводах (опционально).

Счетчики выпускаются в двух корпусных исполнениях - для установки в помещении, шкафу, щитке (далее - шкафного исполнения) и для установки вне помещения (наружной установки, далее - «Сплит»).

Счетчики (кроме «базового» исполнения «Сплит») состоят из корпуса и прозрачной крышки клеммной колодки.

Счетчики исполнения «Сплит» состоят из двух конструктивно разделенных частей -измерительного блока и выносного дисплея. Корпус измерительного блока счетчиков «базового» исполнения является неразъемным. Зажимы измерительного блока счетчиков «базового» исполнения закрываются двумя прозрачными крышками зажимов.

В корпусе счетчиков шкафного исполнения и измерительного блока счетчиков исполнения «Сплит» расположены печатная плата, клеммная колодка (для шкафного исполнения), зажимы (для счетчиков «базового» исполнения «Сплит»), измерительные элементы, имеющие цепь измерения тока и цепь измерения напряжения в однофазной сети переменного тока, а также цепь для контроля силы переменного тока в нулевом проводе (опционально), вспомогательные цепи, встроенные часы реального времени (далее - часы), источник автономного питания (литиевая батарея), реле отключения нагрузки (опционально), жидкокристаллический дисплей (в шкафном исполнении).

Пломбирование крышки клеммной колодки (крышек зажимов для счетчиков «базового» исполнения «Сплит») предотвращает доступ к клеммной колодке (зажимам).

На крышке клеммной колодки счетчиков шкафного исполнения и на измерительном блоке счетчиков исполнения «Сплит» нанесена схема подключения счетчиков.

Крышка корпуса (кожух) счетчиков шкафного исполнения или измерительного блока счетчиков исполнения «Сплит» при опломбировании предотвращает доступ к внутреннему устройству счетчиков.

Под крышкой клеммной колодки корпуса счетчиков шкафного исполнения расположены контакты импульсных электрических выходов и контакты интерфейса RS-485 счетчика (опционально).

Счетчики могут содержать сменный модуль дополнительного канала связи (далее -сменный модуль, опционально, в зависимости от модификации корпуса).

На передней панели счетчиков шкафного исполнения расположены две кнопки управления выводом информации на дисплей.

Дисплей счетчиков исполнения «Сплит» является выносным. Связь между выносным дисплеем и измерительным блоком счетчика осуществляется по радиоинтерфейсу. На передней панели выносного дисплея также расположены элементы управления выводом информации и, при необходимости, для ввода цифровой информации.

Счетчики, в том числе, выносной дисплей, выполнены в пластмассовом корпусе.

Счетчики предназначены для эксплуатации как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационно-вычислительных комплексов контроля и учета электроэнергии (далее - ИС).

Для передачи результатов измерений и информации в ИС, связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, в счетчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:

• - радиоинтерфейс (радиомодуль, опционально, в том числе, в виде сменного модуля);

• - интерфейс оптического типа (оптический порт, опционально);

• - интерфейс передачи данных RS-485 (опционально);

• - интерфейс GSM/GPRS, G2, G3, G4, G5, NB-IoT (опционально, в том числе, в виде сменного модуля);

• - интерфейс Ethernet (опционально, в том числе, в виде сменного модуля);

• - импульсное выходное устройство оптическое;

• - импульсное выходное устройство электрическое (только для шкафного исполнения).

В счетчиках с радиоинтерфейсом реализована функция инициативной связи с ИС, в том числе:

• - при вскрытии клеммной крышки;

• - при воздействии сверхнормативным магнитным полем;

• - при перепрограммировании;

• - при возникновении других программируемых событий.

Счетчики имеют встроенные энергонезависимые часы реального времени с поддержкой текущего времени (секунды, минуты, часы) и календаря (число, месяц, год).

В счетчиках реализована возможность задания не менее 24 временных тарифных зон суток раздельно для каждого дня недели и праздничных дней, с индивидуальным тарифным расписанием для не менее, чем 12 сезонов года.

Счетчики имеют энергонезависимую память, сохраняющую данные при отключении питания более 30 лет.

Счетчики обеспечивают выполнение следующих дополнительных функций:

• - контроль вскрытия корпуса (кроме «базового» исполнения «Сплит»);

• - контроль вскрытия крышки клеммной колодки счетчика;

• - контроль температуры внутри счетчика;

• - контроль воздействия сверхнормативного магнитного поля;

• - контроль напряжения сети переменного тока;

- фиксацию событий включения и выключения счетчика;

- контроль мощности подключаемой нагрузки;

- контроль обратного потока мощности;

- контроль небаланса токов в фазном и нулевом проводах (опционально);

- контроль соотношения активной и реактивной мощности;

- дистанционное отключение\включение подключаемой нагрузки посредством команды от ИС (опционально);

- автоматическое отключение\включение подключаемой нагрузки по установленному критерию контролируемых счетчиком параметров (опционально);

- самодиагностику счетчика.

Структура обозначения исполнений счетчиков (модификаций) приведена на рисунке 1.

ФОБОС 1 230В x(x)A IQ O xxx L , x(n) N W - x

Класс точности

Варианты: А, В, С (в соответствии с таблицей

2)______________________________________________

_____W: модификация без радиомодуля__________

N: комплектация «Сплит» без выносного __________дисплея; нет символа: счетчик c дисплеем

S(n): счетчик наружной установки «Сплит» М(п) - счетчик шкафного исполнения со сменным модулем:

SM(n) - счетчик исполнения «Сплит» со сменным модулем;

нет символа - шкафного исполнения без модуля: (n) - номер модели корпуса; нет n -______________«базовая» модель исполнения корпуса_______ ________________Наличие реле управления нагрузкой_________ Наличие дополнительных интерфейсов связи _____________________(в соответствии с таблицей 6)________________ ________________________Наличие оптического порта________________ Наличие нормируемого измерения ______________________________показателей качества электроэнергии________ ______________________________Контроль тока в нейтральном проводе_______ Базовый/номинальный (максимальный ток), A ___________________________________Варианты: в соответствии с таблицей 2______ ________________________________________Номинальное фазное напряжение, В_________ Тип счетчика (наименование)

Рисунок 1 - Структура обозначения возможных исполнений счетчиков

Пример записи счетчика электрической энергии статического однофазного, с номинальным напряжением 230 В, с базовым (максимальным) током 5 (60) А, c функцией контроля тока в нейтральном проводе, без нормируемых измерений характеристик показателей качества электроэнергии, с оптическим портом, с интерфейсом RS-485, с реле управления нагрузкой, в корпусе шкафного «базового» исполнения без сменного модуля, с радиомодулем, класса точности 1 при измерении активной энергии, класса точности 1 при измерении реактивной энергии, при заказе и в документации другой продукции: «Счетчик электрической энергии статический однофазный ФОБОС 1 230В 5(60)А IORL-С».

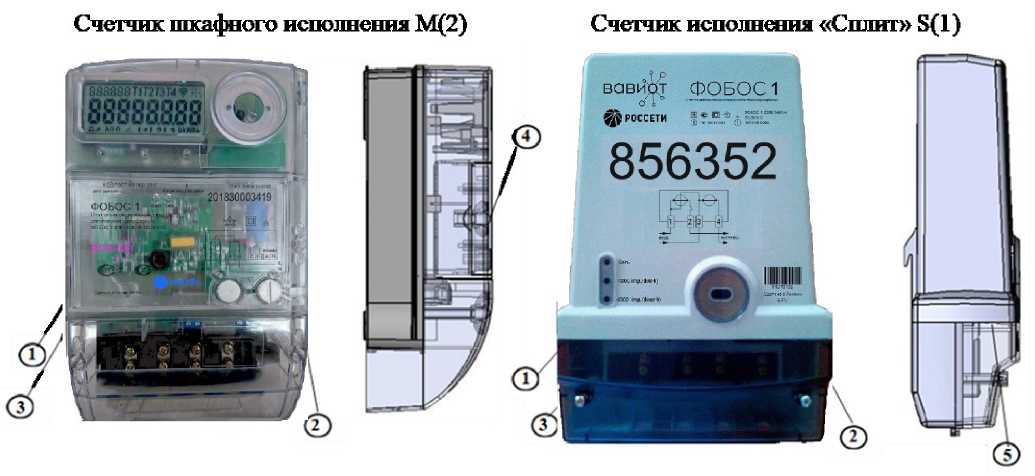

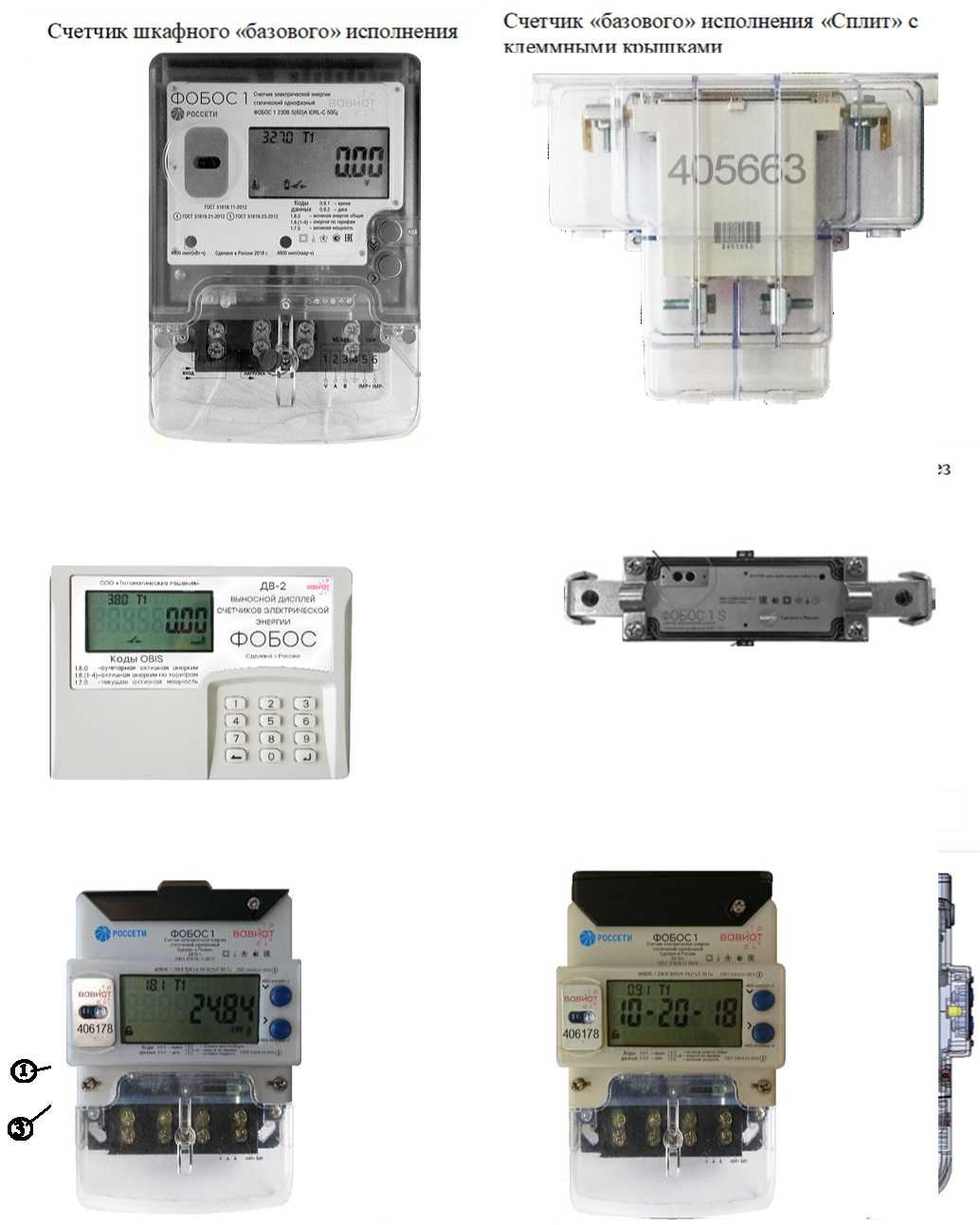

Общий вид и схемы пломбировки счетчиков приведены на рисунке 2.

Я • D • •

Счетчик шкафного «базового» исполнения

вавйот]

406178

РОССЕТИ

ФОБОС 1

Счетчик «базового» исполнения «Сплит» с клеммными кпытпками

. Г) (21 . «3 I (       > e'l

'     o')

406178

• 1. Место пломбирования производителя

• 2. Место пломбирования метрологической службы

• 3. Место пломбирования обслуживающей организации на крышке клеммной колодки

(клеммных зажимов)

• 4. Сменный модуль

• 5. Место для установки сменного модуля

Рисунок 2 - Общий вид и схемы пломбировки счетчиков

Счетчики содержат журнал событий, в котором фиксируются события, время и дата их наступления/прекращения:

- вскрытия клеммной крышки (визуализированная индикация на дисплее);

- вскрытия корпуса (кожуха) счетчика (визуализированная индикация на дисплее, кроме «базового» исполнения «Сплит»);

- перепрограммирования;

- воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение), вызывающего недопустимое отклонение метрологических характеристик (визуализированная индикация на дисплее);

- факта связи со счетчиком по интерфейсу связи, приведшего к изменению данных;

- отклонения тока и напряжения в измерительных цепях, а также параметров качества электроэнергии от заданных пределов (визуализированная индикация на дисплее);

- изменения состояния реле (визуализированная индикация на дисплее);

- изменений текущих значений времени и даты при синхронизации времени;

- попыток доступа по интерфейсу связи с некорректным паролем;

а также результатов самодиагностики (с визуализацией на дисплее отрицательного результата):

- измерительного блока;

- вычислительного блока;

- таймера;

- блока питания;

- дисплея;

- блока памяти (подсчет контрольной суммы).

Счетчики имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память счетчика и предназначенное для:

• - обработки сигналов от измерительных элементов счетчика, вычисления, индикации на встроенном или выносном дисплее счетчика и регистрации результатов измерений количества и качества электрической энергии;

• - хранения учетных данных, коэффициентов калибровки и конфигурации счетчиков;

• - ведения архива данных и журнала событий;

• - выполнения других функций счетчиков;

• - передачи результатов измерений и информации в ИС.

ПО разделено на метрологически значимую и пользовательскую части.

Счетчики имеют внешнее сервисное ПО «Конфигуратор ФОБОС», предназначенное для индивидуальной настройки параметров счетчиков, а также для оперативного считывания информации. ПО «Конфигуратор ФОБОС» не является метрологически значимым.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 -«высокий».

Диапазоны измеряемых величин, а также пределы допускаемых погрешностей измерений приведены в таблицах 2-5. Основные технические характеристики приведены в таблице 6.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Пределы допускаемой основной относительной погрешности счетчиков класса точности 0,5 при измерении реактивной энергии соответствуют значениям, указанным в таблице 3.

Таблица 3

Пределы допускаемой дополнительной относительной погрешности счетчиков класса точности 0,5 при измерении реактивной энергии прямого и обратного направлений при отклонении частоты сети в пределах +2 % от f_H0M. соответствует значениям, указанным в таблице 4.

Таблица 4

Средний температурный коэффициент счетчиков класса точности 0,5 в температурных поддиапазонах от -40 до +70 °С при измерении реактивной энергии прямого и обратного направлений соответствует значениям, указанным в таблице 5.

Таблица 5

Таблица 6 - Основные технические характеристики

Продолжение таблицы 6

наносится на щиток или на корпус счетчика методом фотолитографии или другим способом, не ухудшающим качество, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность счетчиков приведена в таблице 7.

Таблица 7 - Комплектность счетчиков

осуществляется по документу МП 66753-17 с изменением №1 «Счетчики электрической энергии статические однофазные ФОБОС 1. Методика поверки», утвержденному ООО «ИЦРМ» 06.09.2019 г.

Основные средства поверки:

- установка автоматическая трехфазная для поверки счетчиков электрической энергии НЕВА-Тест 6303 (регистрационный номер в Федеральном информационном фонде 52156-12);

- частотомер электронно-счетный Ч3-84 (Регистрационный номер в Федеральном информационном фонде 26596-04).

- калибратор переменного тока Ресурс-К2М (Регистрационный номер в Федеральном информационном фонде 31319-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке или в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4228-001-05534663-2016 Счетчики электрической энергии статические однофазные ФОБОС 1. Технические условия

Общество с ограниченной ответственностью «Телематические   Решения»

(ООО «Телематические Решения»)

ИНН 7725339890

Адрес: 117587, г. Москва, Варшавское шоссе, дом 125, строение 1, этаж 2, секция 11, помещение XIV. Подъезд № 12

Юридический адрес: 121205, г. Москва, территория Сколково Инновационного Центра, Большой Бульвар, дом 42, строение 1, этаж 1, часть пом. 334, раб. место 1

Телефон: +7 (499) 557-04-65

Е-mail: info@waviot.ru

Web-сайт: http://www.waviot.ru.

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
