Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» декабря 2019 г. № 3295

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные параметров нефте-водо-газового потока «VARPRO-УЛЬТРАФЛОУ»

Системы измерительные параметров нефте-водо-газового потока «VARPRO-УЛЬТРАФЛОУ» (далее - системы) предназначены для измерений массы и массового расхода скважинной жидкости, массы и массового расхода скважинной жидкости без учета воды (нефти), измерений объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям.

Описание средства измерений

Принцип действия системы основан на методах акустического зондирования нефте-водо-газового потока с помощью ультразвуковых датчиков, размещенных внутри гидродинамического измерительного канала. Измеряется объём и объёмный расход скважинной жидкости, влагосодержание скважинной жидкости, объём и объёмный расход скважинной жидкости без учета воды (нефти), объём и объёмный расход свободного нефтяного газа, приведенные к стандартным условиям. Измерение массы и массового расхода скважинной жидкости и скважинной жидкости без учёта воды выполняется на основании данных лабораторных измерений плотности обезвоженной дегазированной нефти и пластовой воды или данных преобразователя плотности скважинной жидкости.

Системы состоят из двух основных элементов: измерительного блока и блока питания, вычисления и индикации показаний (далее - БПВИ).

Измерительный блок включает кабельный распределитель, вертикальный гидродинамический канал, оснащённый термопреобразователем сопротивления ТСП 9418 (регистрационный № 15196-06), датчиком давления МИДА-13П (регистрационный № 1763617), ультразвуковыми измерителями параметров потока (далее - ИПП), чувствительные элементы которых размещены внутри гидроканала: доплеровский измеритель скорости потока, измеритель газосодержания, измеритель обводнённости. ИПП имеют маркировку взрывозащиты 1Ех d ПВ T6 Gb. Допускается применение покупных датчиков давления и термопреобразователей сопротивления других типов, имеющих аналогичные технические характеристики, вид взрывозащиты и утвержденных как тип средства измерений. Также по заказу в комплект могут входить дополнительные датчики давления (до 8 штук) и температуры (до 4 штук), имеющие аналогичные технические характеристики. Данные датчики могут применяться с целью определения параметров, необходимых для актуализации гидродинамической модели нефтяного пласта.

Системы имеют два варианта исполнения измерительного блока: с гидроканалами длиной 600 мм и 1400 мм. Гидроканалы длиной 600 мм используются для измерения расходных параметров потока в ограниченном диапазоне расходов.

Гидроканалы длиной 1400 мм имеют два калиброванных измерительных участка с различными проходными сечениями, в которых устанавливаются два комплекта ИПП скорости, газосодержания и обводнённости. Использование второго измерительного участка обеспечивает расширение контролируемого диапазона расходных параметров нефте-водо-газового потока.

В зависимости от диапазонов измеряемых расходов жидкой фазы используются гидроканалы соответствующих диаметров проходного сечения.

Лист № 2 всего листов 8

Блок питания, вычисления и индикации комплектуется вычислительным контроллером cRio, производства фирмы National Instruments, или промышленным компьютером. БПВИ имеет маркировку взрывозащиты 1Ех d ПВ T5 Gb.

Структурные схемы вариантов системы "VARPRO-УЛЬТРАФЛОУ" приведены на рисунках 1, 2 и 3.

Системы могут поставляться в двух вариантах комплектации:

• 1) Один вычислительный блок (БПВИ) и один измерительный блок;

• 2) Один вычислительный блок (БПВИ) и несколько измерительных блоков (до 15 измерительных каналов).

Система в первом варианте комплектации может быть использована для контроля расходных параметров продукции отдельной скважины, для работы в составе АГЗУ в одноканальном режиме (после переключателя скважин) или для работы на дожимной насосной станции (рис. 1 и 2).

Система во втором варианте комплектации может быть использована для непрерывного контроля расходных параметров продукции скважин куста (до 15 скважин) на открытом воздухе или для работы в составе АГЗУ (в технологическом укрытии) в многоканальном варианте (рис. 3). В зависимости от дебита скважин куста система в многоканальном варианте может комплектоваться измерительными блоками с гидроканалами соответствующего диаметра проходного сечения.

Все варианты комплектаций измерительных систем могут использоваться в составе блочных установок.

Измеритель газос одержания

RS-

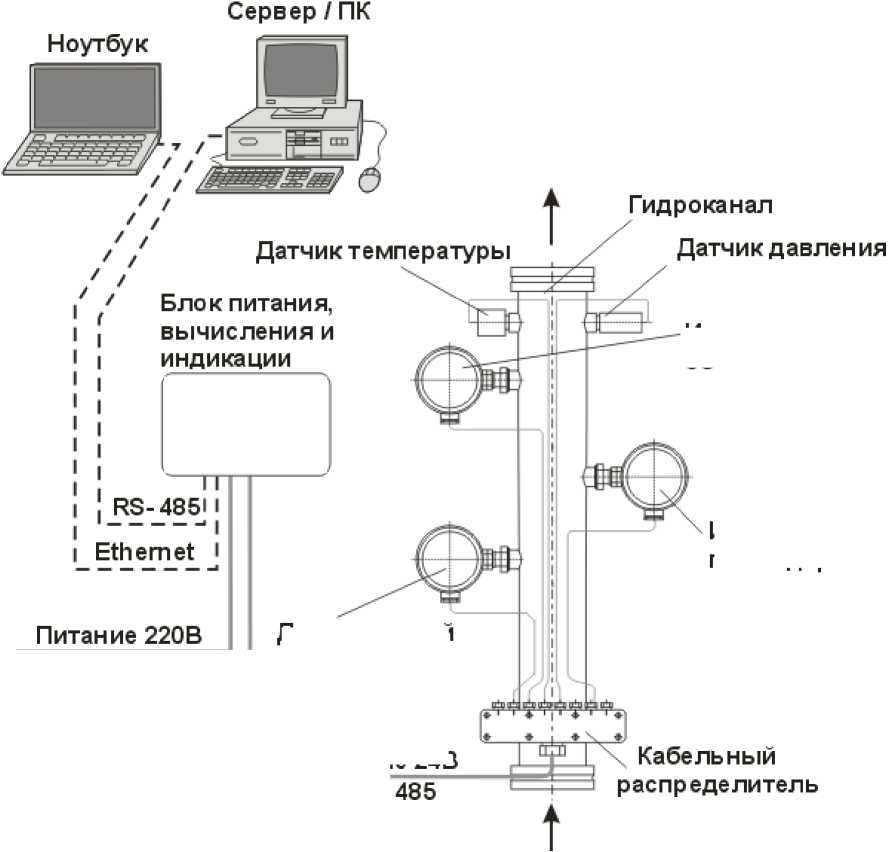

Рис. 1. Структурная схема систем "VARPRO-УЛЬТРАФЛОУ-80",

Доплеровский измеритель скорости

Лист № 3 всего листов 8

'^АВРК.О-УЛЬТРАФЛОУ-200", "VARPRO-УЛЬТРАФЛОУ-500-К"

с гидроканалом длиной 600 мм.

вычисления и индикации

Рис. 2. Структурная схема системы "VARPRO-УЛЬТРАФЛОУ-500", "VARPRO-УЛЬТРАФЛОУ-1500", "VARPRO-УЛЬТРАФЛОУ-2500" с гидроканалом длиной 1400 мм.

Измерители газосодержания

Ноутбук

П1Тгание24В Сигналы (RS-485)

Датчик температуры ] \

Продукция скважин

Сервер■ ПК

АГЗУ

на ДНС

Измеритель газосодержания

Блок питания, вычисления и индикации

Доплеровский измеритель скорости

Кабельный распределитель

£

Гидроканал (600 мм)

- •- Датчик давления

. Измеритель обводненности

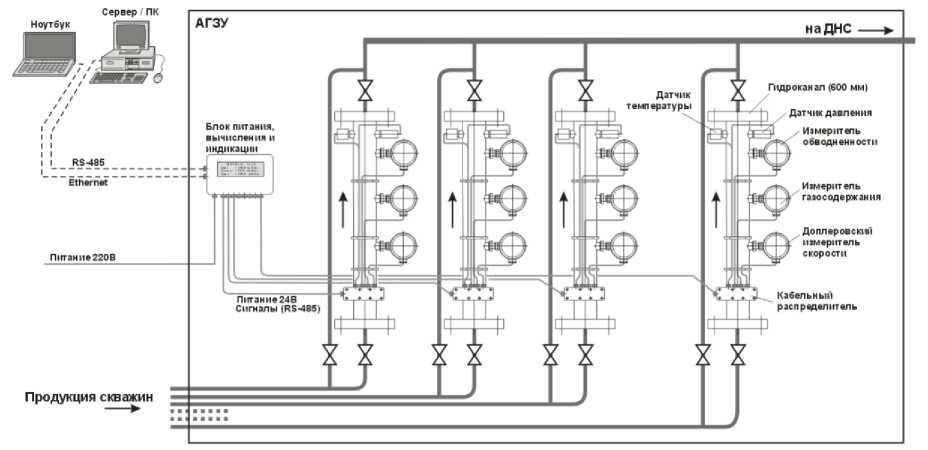

Рис. 3. Структурная схема многоканальной системы "VARPRO-УЛЬТРАФЛОУ-М"

Общий вид средства измерений представлен на рисунке 4.

Схема пломбировки систем от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 5, 6 и 7.

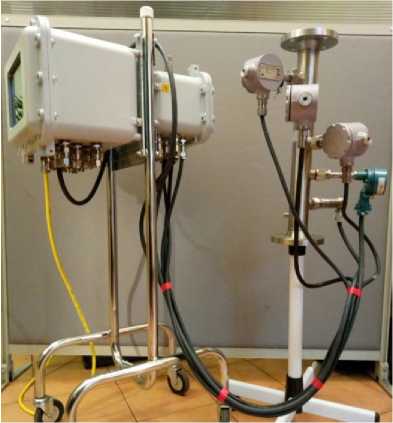

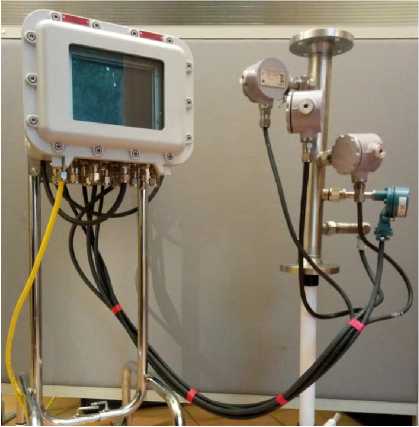

Рис. 4. Общий вид

средства измерений

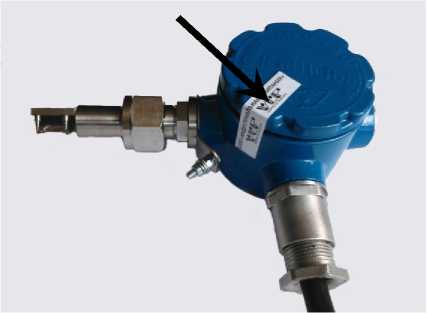

Рис. 5. Пример пломбировки ИПП системы "VARPRO-УЛЬТРАФЛОУ"

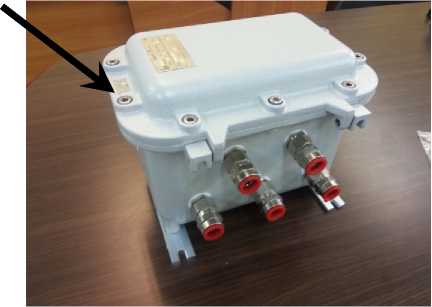

Рис. 6. Пример пломбировки распределителя кабельного системы "VARPRO-УЛЬТРАФЛОУ"

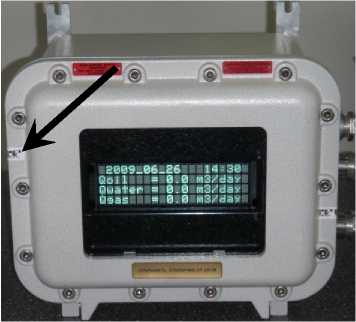

Рис. 7. Пример пломбировки БПВИ системы "VARPRO-УЛЬТРАФЛОУ"

Программное обеспечение (далее - ПО) систем обеспечивает:

• - прием информации со всех подключенных преобразователей по каналу связи RS-485, с накоплением полученных данных в энергонезависимом архиве, с глубиной не менее пяти лет, с выбранным интервалом записи;

• - хранение информации в архиве при отключенном питании не менее 5 лет;

• - вычисление параметров нефте-водо-газового потока;

• - отсчет текущего времени и даты;

• - программную поддержку работы с внешней ЭВМ по каналу RS-485.

Лист № 5 всего листов 8

Уровень защиты программного обеспечения «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Метрологические и основные технические характеристики систем приведены в таблице 2 и 3.

Таблица 2. Метрологические характеристики

Таблица 3. Основные технические характеристики

наносится по середине титульных листов руководства по эксплуатации и формуляра типографским способом, на лицевую панель распределителя кабельного - методом фотопечати.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 0784-9-2018 «Инструкция. ГСИ. Системы измерительные параметров нефте-водо-газового потока «VARPRO-УЛЬТРАФЛОУ». Методика поверки», утвержденному ФГУП «ВНИИР» 16 апреля 2018 года.

Основные средства поверки:

• - рабочие эталоны 1-го разряда по ГОСТ 8.637-2013 с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 0,5 до 1,0 %.

• - рабочие эталоны 2-го разряда по ГОСТ 8.637-2013 с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 1,5 до 2,0 %.

Лист № 8 всего листов 8

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в формуляре систем измерительных параметров нефте-водо-газового потока «VARPRO-УЛЬТРАФЛОУ» в виде оттиска поверительного клейма или наклейки.

приведены в документе «ГСИ. Масса скважинной жидкости и объем попутного нефтяного газа. Методика измерений с применением систем измерительных параметров нефте-водо-газового потока «VARPRO-УЛЬТРАФЛОУ», утвержденном ФГУП «ВНИИР» от «25» января 2019 года (свидетельство об аттестации МИ № 01.00257-2013/409-19 от «25» января 2019 г.)

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования

РБАМ.431832.001 ТУ Система измерительная параметров нефте-водо-газового потока «VARPRO-УЛЬТРАФЛОУ». Технические условия

Общество с ограниченной ответственностью «Индустриальная Компания ВАРПРО Технологии» (ООО «ИК ВАРПРО Технологии»)

ИНН 7728134098

Адрес: 119034, г. Москва, ул. Пречистенка, д. 40/2, стр. 1, оф. 33

Телефон: +7(499) 673-40-70

e-mail: info@indcom.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А. Телефон:(843)272-70-62

Факс 272-00-32

e-mail: vniirpr@bk.ru.

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
