№1417 от 23.06.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28432
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 29050 "Преобразователи расчетно-измерительные ТЭКОН-19Б"
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ23 июня 2017 г.
1417
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 29050 «Преобразователи расчетно-измерительные ТЭКОН-19Б»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ИВП «КРЕЙТ» от 25 апреля 2017 г. № 004/17 и № 005/17 приказываю:
-
1. Внести изменения в описание типа на преобразователи расчетноизмерительные ТЭКОН-19Б, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 35766-07, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 29050 «Преобразователи расчетно-измерительные ТЭКОН-19Б» на последующие 5 лет.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его
Юридическому лицу ИЛИ ШТЦОТи луя тткыпму ггрА ттттрртттим тттп
-
4. Контроль за исполь з₽ собой.
хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии._____________________
Заместитель Руководителя
Сертификат: 61DA1ED00300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017
С.С.Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «23» июня 2017 г. № 1417
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи расчетно-измерительные ТЭКОН-19Б
Назначение средства измеренийПреобразователи расчетно-измерительные ТЭКОН-19Б (в дальнейшем - ТЭКОН-19Б) предназначены для:
измерения сопротивлений измерительных преобразователей (далее ИП) типа Pt, П, М по ГОСТ 6651-2009 и преобразования их в температуру;
расчета массы воды по сигналам ИП расхода с числоимпульсным выходом;
расчета объема жидкостей и газов в рабочих условиях по сигналам ИП расхода с числоимпульсным выходом;
расчета тепловой энергии в закрытых и открытых водяных системах теплоснабжения и в отдельных трубопроводах;
расчета электроэнергии по сигналам счетчика электроэнергии по однотарифной и двухтарифной схемам;
контроля всех перечисленных параметров
в составе измерительных систем коммерческого учета, автоматизированного контроля и управления технологическими процессами в ЖКХ.
Описание средства измеренийПринцип действия ТЭКОН-19Б основан на измерении выходных сигналов первичных ИП температуры и расхода и преобразовании их в соответствующие величины и последующем расчёте по полученным значениям объема, массы энергоносителей, тепловой и электрической энергии.
ТЭКОН-19Б выпускается в двух исполнениях (1 и 2), различающихся количеством измерительных каналов (ИК) в соответствии с таблицей 1, выполнен на основе микроконтроллера MSP430 с дополнительными схемами измерения, обмена по интерфейсам связи, хранения информации, индикации и управления.
ТЭКОН-19Б обеспечивает:
программирование с помощью ПК в энергонезависимую память требуемого проекта (набора выполняемых задач и списка выдаваемых на индикацию параметров), а также типов и характеристик первичных ИП, соответствующих конкретному технологическому объекту. Перечень выполняемых задач приведен в таблице 1;
передачу на ПК измеренных и расчётных параметров по интерфейсу М-BUS через соответствующие адаптеры, выпускаемые предприятием-изготовителем, и коммуникационное оборудование информационных каналов связи.
сохранение без искажения информации о введенных константах, задачах и характеристиках в течение всего срока службы;
накопление значений параметров в диапазоне от 10-6 до 106 единиц с количеством десятичных разрядов не менее 6.
Таблица 1 - Основные задачи, выполняемые ТЭКОН-19Б
|
Наименование |
Кол-во |
|
Постоянные задачи | |
|
Общесистемные функции |
1 |
|
Измерение времени, ведение календаря |
1 |
|
Измерение сопротивления на аналоговых ИК в исполнении 1 (2) |
3(2) |
|
Измерение количества импульсов на числоимпульсных ИК в исполнении 1 (2) |
5(7) |
|
Регистрация текущего состояния числоимпульсных ИК |
до 7 |
|
Обмен информацией через интерфейс M-BUS |
1 |
|
Индикация времени, даты и статуса на дисплее |
1 |
|
Индикация требуемых параметров через меню дисплея, общее число знаков до 8 |
до 64 |
|
Самоконтроль ТЭКОН-19Б, ведение системного журнала событий |
1 |
|
Загружаемые задачи | |
|
Расчет температуры по измеренному сопротивлению ИП температуры |
до 3 |
|
Расчет и накопление объема жидкостей и газов по количеству импульсов от ИП расхода |
до 7 |
|
Расчет и накопление массы и объема воды по количеству импульсов от ИП, рассчитанной температуре, и заданному значению давления |
до 7 |
|
Накопление электроэнергии по количеству импульсов от счетчика электроэнергии с числоимпульсным выходом, по одно- и двухтарифной схемам |
до 7 |
|
Расчет тепловой энергии в закрытой или открытой системе теплоснабжения, или в отдельном трубопроводе отопления по рассчитанным значениям массы и температуры и заданному значению давления в соответствии с ГОСТ Р ЕН 1434-1-2011, ГОСТ Р 8.728-2010, МИ 2412-97 и «Правилами коммерческого учета тепловой энергии, теплоносителя», утвержденными постановлением Правительства РФ №1034 от 18.11.2013 |
до 7 |
|
Оценка состояния по исправности ИП и выходу контролируемых параметров за технологические уставки |
до 124 |
|
Учет общего времени исправной и неисправной работы |
до 124 |
|
Накопление суммарных значений параметров за 5 минут, час, сутки, месяц |
до 124 |
|
Вычисление средних значений параметров за 5 минут, час, сутки, месяц |
до 124 |
|
Архивирование параметров по часам, глубина архива 16 или 32 суток |
до 124 |
|
Архивирование параметров по суткам, глубина архива 1 год |
до 124 |
|
Архивирование параметров по месяцам, глубина архива 1 или 4 года |
до 124 |
|
Выполнение логических действий над параметрами |
до 124 |
По устойчивости и прочности к воздействию условий окружающей среды и механических нагрузок ТЭКОН-19Б соответствует исполнениям СЗ, Pl, VI по ГОСТ Р 52931-2008.
ТЭКОН-19Б соответствует степени защиты от проникновения воды и внешних твердых предметов IP20 по ГОСТ 14254-2015.
ТЭКОН-19Б соответствует требованиям ТР ТС 020/2011 по электромагнитной совместимости.

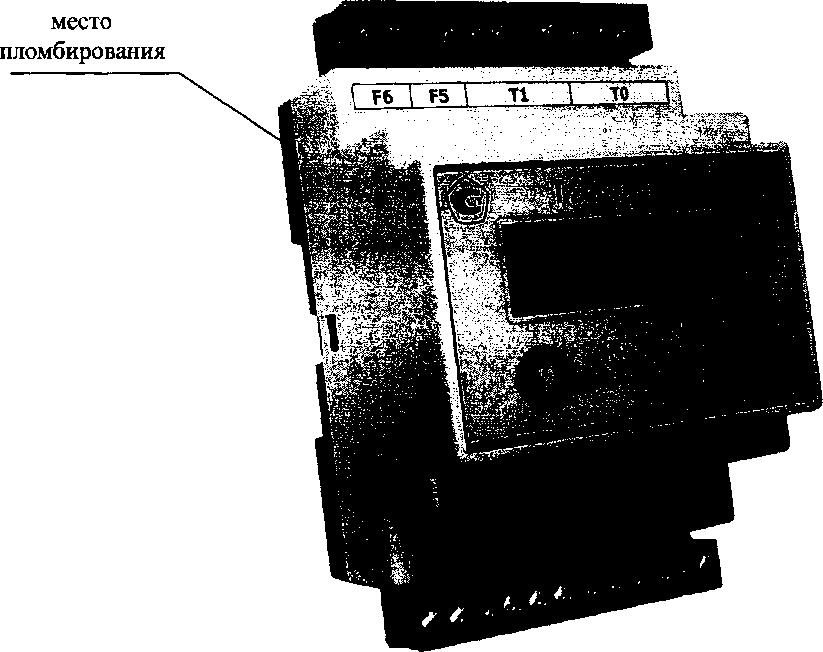

Общий вид ТЭКОН-19Б, место пломбирования представлено на рисунке 1.
Рисунок 1 - Общий вид ТЭКОН-19Б
Программное обеспечениеВ ТЭКОН-19Б применяется встроенное программное обеспечение (ПО). ПО разделено на метрологически значимую часть и метрологически не значимую часть.
Идентификационные данные метрологически значимой части программного обеспечения используемого в ТЭКОН-19Б приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения ТЭКОН-19Б
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ТЭКОН19Б-01 Т10.06.204 |
ТЭКОН19Б-02 Т10.06.225 |
|
Номер версии (идентификационный номер) ПО |
02 |
02 |
|
Цифровой идентификатор ПО |
62Е4913А |
ЗА927СВ5 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Доступ к изменению параметров и конфигурации ТЭКОН-19Б защищен паролями, являющимися 8-разрядными шестнадцатеричными числами.
Уровень защиты программного обеспечения ТЭКОН-19Б от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Программное обеспечение ТЭКОН-19 соответствует требованиям ГОСТ Р 8.654-2015.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой абсолютной погрешности:
(частота импульсов (от 0 до 100) Гц, длительность не менее 4 мс) |
±0,04 ±0,4 ±1 |
|
Пределы допускаемой абсолютной погрешности расчета температуры, °C, в диапазоне (от 0 до 200) °C |
±0,02 |
|
Пределы допускаемой относительной погрешности расчета, %:
|
±0,0001 ±0,0001 ±0,1 ±0,2 |
|
Пределы допускаемой относительной погрешности измерения интервалов времени, % |
±0,01 |
|
*) В открытой системе теплоснабжения при отношении массы воды в подающем (тпод) и обратном (тобр) трубопроводах в одинаковых единицах измерения Шобр/гппод - 0,96) | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Питание - литий-тиониловая батарея, напряжение, В |
3,67 |
|
емкость, А-ч, не менее |
7,5 |
|
потребляемый ток, мА, не более |
2 |
|
Габаритные размеры, мм, не более - высота |
60 |
|
- ширина |
70 |
|
- длина |
110 |
|
Масса, кг, не более |
0,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C |
от -10 до +50 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность воздуха при температуре 35 °C, %, не более |
95 |
|
Средняя наработка на отказ, ч |
70000 |
|
Средний срок службы, лет |
12 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель ТЭКОН-19Б методом трафаретной печати.
Комплектность средства измеренийТаблица 5 - Комплектность ТЭКОН-19Б
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь расчетно-измерительный ТЭКОН-19Б |
Т10.00.91 |
1 |
|
Комплект ЗиП |
- |
1 |
|
Руководство по эксплуатации (методика поверки представлена в разделе 6 «Поверка») |
Т10.00.91 РЭ |
1 |
|
Диск с программным обеспечением и эксплуатационной документацией |
Т10.06.295 |
1 |
осуществляется по документу Т10.00.91 РЭ «Преобразователи расчетно-измерительные ТЭКОН-19Б. Руководство по эксплуатации» с изм. №1, раздел 6 «Поверка», утвержденному ФГУП «УНИИМ» 23.05.2012 г.
Основные средства поверки: рабочий эталон единицы электрического сопротивления 3 разряда по Приказу Госстандарта от 15 февраля 2016 г. № 146 в диапазоне значений от 25 Ом до 4 кОм, № 3.2.ГЛУ .0017.2016;
государственный эталон единицы времени по ГОСТ 8.129-2013 в диапазоне значений от 1,8-102 с до 1 -104 с, единицы частоты по ГОСТ 8.129-2013 в диапазоне значений от 0,1 Гц до 1000 Гц, № 3.1.ZZC.0246.2016.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ТЭКОН-19Б с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации ТЭКОН-19Б.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям расчетно-измерительным ТЭКОН-19БПостановление Правительства РФ №1034 от 18.11.2013 «О коммерческом учете тепловой энергии, теплоносителя»
ТР ТС 020/2011. Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Госстандарта от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ТУ 4213-091-44147075-07. Преобразователи расчетно-измерительные ТЭКОН-19Б. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Инженерно-внедренческое предприятие КРЕЙТ» (ООО «ИВП КРЕЙТ»)
ИНН 6659141519
Адрес: 620146, г. Екатеринбург, проезд Решетникова, 22а
Телефон (343)-216-51-10, факс (343)-216-51-10; E-mail: info@kreit.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.311373 от 10.11.2015 г.
