Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «11» сентября 2020 г. № 1518

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры манометрические самопишущие

Термометры манометрические самопишущие (в дальнейшем - термометры) с газовым заполнителем термосистемы предназначены для непрерывного дистанционного измерения температуры жидких и газообразных сред в стационарных установках и записи ее во времени на дисковой диаграмме.

Принцип действия термометров основан на зависимости давления заполнителя термосистемы от температуры измеряемой среды. Изменение температуры измеряемой среды воспринимается заполнителем термосистемы через термобаллон и преобразуется в изменение давления, под действием которого манометрическая пружина деформируется, вызывая перемещение ее свободного конца. Перемещение манометрической пружины через передаточный механизм преобразуется в движение пера по диаграмме прибора.

В зависимости от типа привода диаграммного диска и количества записей термометры выпускаются следующих модификаций:

ТГС-711М - однозаписной с приводом диаграммного диска от электродвигателя;

ТГС-712М - однозаписной с приводом диаграммного диска от часового механизма; ТГ2С-711М - двухзаписной с приводом диаграммного диска от электродвигателей;

ТГ2С-712М - двухзаписной с приводом диаграммного диска от механизма.

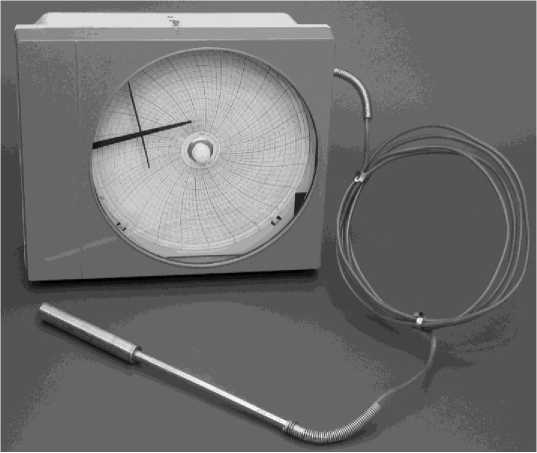

ТГС-711М

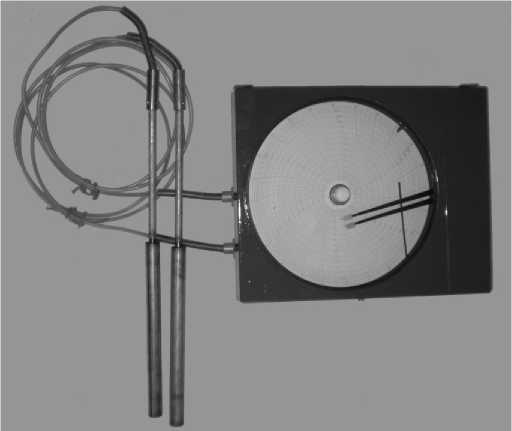

ТГ2С-712М

Рисунок 1 - Общий вид термометров манометрических самопишущих

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится методом фотохимической печати на табличку, которая крепится к корпусу термометра и титульный лист эксплуатационной документации типографским способом (в правом верхнем углу).

Комплектность средства измерений

Таблица 3 - Комплектность

осуществляется по ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».

Основные средства поверки:

• - образцовые ртутные стеклянные термометры 2 и 3 разряда ТР1, ТР2, ТР3, диапазон измерения от 0 до плюс 300 °С по ГОСТ 8.558, диапазон измерения от 243,15 до 273,15 К по ГОСТ 8.558;

• - образцовый платиновый термометр сопротивления 2-го разряда, тип ПТС-10 диапазон измерения от 0 до плюс 630,74 °С по ГОСТ 8.558;

- термостаты жидкостные переливные прецизионные серии ТПП-1 модель ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С;

- оловянный термостат ТО-3, диапазон температур от плюс 300 до плюс 600 °С, точность поддержания температуры ±0,5 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термометров с требуемой точностью.

Знак поверки наносится на термометр.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.558-2009 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний

ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки

Акционерное общество «Теплоконтроль» (АО «Теплоконтроль»)

ИНН 1659041868

Адрес: 420054, г. Казань, ул. Владимира Кулагина, 1

Тел./факс: (843) 278-32-32/ 278-35-94

E-mail: tk_mark@mail.ru

Государственный центр испытаний средств измерений ФГУП «ВНИИМС» Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«11» сентября 2020 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ’SI»

Москва

О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений №42072 «Термометры манометрические самопишущие»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. №2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. №53732) (далее - Административный регламент), и в связи с обращениями АО «Теплоконтроль» от 6 июля 2020 г. №9910/99 и №9910/97, приказываю:

• 1. Продлить срок действия свидетельства об утверждении типа №42072 «Термометры манометрические самопишущие» на последующие 5 лет.

• 2.  Переоформить свидетельство об утверждении типа №42072 «Термометры манометрические самопишущие», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 46066-11, в связи с переименованием изготовителя с «Открытое акционерное общество «Теплоконтроль» (ОАО «Теплоконтроль»), г.Казань, на «Акционерное общество «Теплоконтроль» (АО «Теплоконтроль»), г.Казань.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю .Кузин) обеспечить в соответствии с Административным типа средства или индивидуальному rtpj

  с описанием

  hsn ередйй^е^!О®^Ж»1РР^И цическому  лицу

  Являю за собой.

  ;м настоящего приказ

  Сертификат; 00E1036E1BO7EOFB8OEA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич

  Действителен; с 06.11.2019 до 06.11.2020

• 4. Контроль за ис] [отТОТО?

Заместитель Руководителя
