МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 ноября 2020 г.

Москва

О внесении изменений в описание типа на установки поверочные СР, СР-М

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. №  53732), и в связи с обращениями ООО «ЭМЕРСОН»

от 15 июня 2020 г. № 19500/15062020 и № 19500/15062020 приказываю:

• 1. Внести изменения в описание типа на установки поверочные СР, СР-М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 27778-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 0199-14-2014 с изменением № 1 «Инструкция. ГСИ. Установки поверочные СР, СР-М. Методика поверки» и распространить действие документа на установки поверочные СР, СР-М, находящиеся в эксплуатации.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4.  Контроль за исполнением настоящего приказа возложить

на заместителя Руководителя Федерального агентства по техническому регулированию и метрология С.-С^олубева?      ¹ ■

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «11» ноября 2020 г. № 1810

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные СР, СР-М

Установки поверочные СР, СР-М предназначены для воспроизведения, хранения и передачи единицы объема и объемного расхода жидкости.

Принцип действия установок поверочных СР, СР-М заключается в повторяющемся вытеснении известного объема жидкости из измерительного участка.

Установки поверочные СР состоят из следующих основных компонентов: компакт-прувера, смонтированного на стальной сварной раме, турбинного преобразователя расхода (при необходимости), преобразователей давления и температуры.

Установки поверочные СР-М состоят из следующих основных компонентов: компакт-прувера, смонтированного на стальной сварной раме, преобразователя плотности, турбинного преобразователя расхода (при необходимости), преобразователей температуры и давления.

В качестве преобразователя плотности применяются преобразователи плотности жидкости измерительные модели 7835, преобразователи плотности и расхода CDM.

В качестве турбинного преобразователя расхода применяются расходомеры жидкости турбинные 1500, преобразователи расхода жидкости турбинные MVTM, преобразователи расхода жидкости турбинные модели HELIFLU TZN. Допускается применение турбинных преобразователей расхода других типов, удовлетворяющих требованиям методик поверки, в соответствии с которыми применяется поверочная установка.

Все средства измерений, применяемые в составе установок поверочных СР, СР-М, утвержденного типа.

Компакт-прувер состоит из цилиндрического измерительного участка с известным значением вместимости, свободно перемещающегося в измерительном участке поршня с тарельчатым клапаном, оптических детекторов положения поршня, пневматической системы и гидравлической системы с насосом.

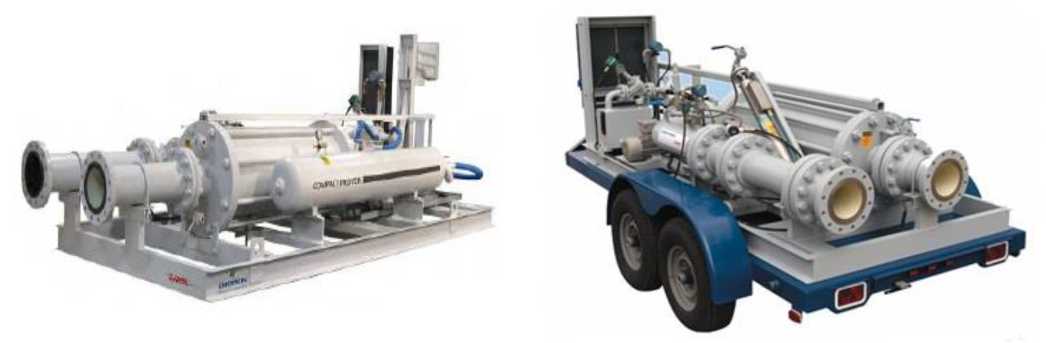

Установки поверочные СР, СР-М предназначены как для стационарного, так и для транспортируемого применений. Общий вид установок поверочных СР, СР-М представлен на рисунке 1.

Для стационарного применения             Для транспортируемого применения

Рисунок 1 - Общий вид установок поверочных СР, СР-М

Установку поверочную и средство измерений (поверяемое, калибруемое, градуируемое, испытуемое или исследуемое) соединяют последовательно. Через технологическую схему с установкой поверочной и средством измерений устанавливают необходимое значение расхода жидкости. Поршень при открытом тарельчатом клапане приводится в исходное положение в начало измерительного участка. После этого тарельчатый клапан закрывается и под воздействием потока жидкости поршень начинает перемещаться по измерительному участку. Перемещение поршня через измерительный участок установки поверочной приводит к последовательному срабатыванию оптических детекторов установки поверочной.

Метод поверки, калибровки, градуировки, испытаний, контроля и исследования метрологических характеристик средств измерений основан на определении количества жидкости, прошедшей через установку поверочную и через средство измерений, при известном значении вместимости измерительного участка установки поверочной.

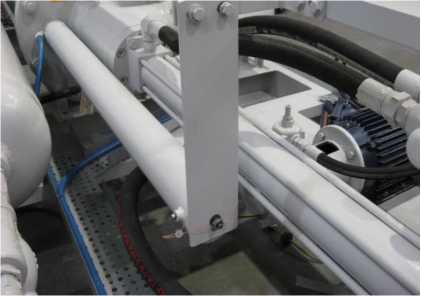

Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости измерительного участка, предусмотрено место для установки пломбы. Пломбировка осуществляется нанесением знака поверки давлением на свинцовую пломбу, установленную на проволоку, согласно рисунку 2, предотвращающую снятие кожуха, под которым находятся оптические детекторы положения поршня.

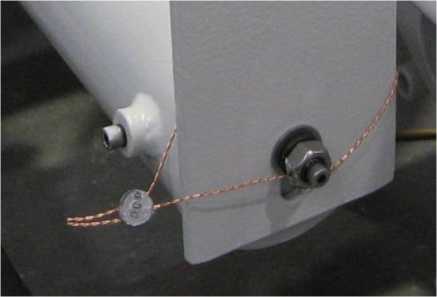

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

отсутствует.

Метрологические и технические характеристики Метрологические и основные технические характеристики установок поверочных СР,

СР-М приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 0199-14-2014 «Инструкция. ГСИ. Установки поверочные СР, СР-М. Методика поверки» c изменением № 1, утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 22 июня 2020 г.

Основные средства поверки:

- вторичный эталон по части 2 или рабочий эталон 1 разряда по части 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установок поверочных СР, СР-М, а также на свинцовую пломбу, установленную на проволоке, согласно рисунку 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Техническая документация «Emerson Process Management / Daniel Measurement and Control Inc.»

«Emerson Process Management / Daniel Measurement and Control Inc.»

Адрес: 11100 Brittmoore Park Dr., Houston, TX 77041, США

Телефон: +1 (713) 467-6000

Факс: +1 (713) 827-3880

Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)

ИНН 7705130530

Адрес: 115054, г. Москва, ул. Дубиниская, д. 53, стр. 5

Телефон: +7 (495) 995-95-59

Факс: +7 (495) 424-88-50

Web-сайт: www.Emerson.ru

E-mail: Info.Ru@Emerson.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
