МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 мая 2020 г.

Москва

О внесении изменений в описание типа на приборы для отбора проб воздуха ПА-40М

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЭКОТЕХ-Урал» от 6 декабря 2019 г. № 527, приказываю:

• 1. Внести изменения в описание типа на приборы для отбора проб воздуха ПА-40М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 21456-11, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А ,Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководите

  Г



Подлинник электронного документе, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA11S900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

V___________________________

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «29» мая 2020 г. № 998

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для отбора проб воздуха ПА-40М

Приборы для отбора проб воздуха ПА-40М предназначены для измерений заданного объема воздуха при отборе разовых и среднесменных проб воздуха атмосферы и рабочей зоны на загрязненность.

Принцип действия приборов для отбора проб воздуха ПА-40М (далее - приборы) основан на протягивании воздуха через фильтрующие материалы или поглотительные сосуды с помощью встроенного в прибор побудителя расхода в течение заданного таймером интервала времени.

Количественный анализ загрязнений воздуха рабочей зоны и атмосферы производится после их концентрирования, которое осуществляется протягиванием анализируемого воздуха через поглотительные сосуды или фильтрующие материалы, закрепленные в специальных патронах. Объем пробы воздуха определяется по показаниям ротаметров или датчиков расхода (в зависимости от исполнения прибора), встроенных в прибор, и заданному времени отбора пробы.

Конструктивно приборы состоят из устройства для протягивания воздуха, контроллера, ротаметров и (или) датчиков расхода (объема) (в зависимости от исполнения прибора), встроенного таймера для задания времени отбора пробы воздуха или счетчика объема.

Приборы являются многоканальными и выпускаются в четырех исполнениях в зависимости от задаваемых расходов, первичных датчиков (ротаметры и (или) датчики расхода (объема)) и вида индикации: ПА-40М-1, ПА-40М-2, ПА-40М-3, ПА-40М-3-2.

Приборы ПА-40М-1, ПА-40М-2, ПА-40М-3 выпускаются в металлическом и пластиковом корпусах. Корпуса имеют несколько вариантов исполнений, которые отличаются цветом и конструкцией. Ручка для переноса приборов может иметь выпуклую или плоскую форму, относительно лицевой панели ручки могут располагаться параллельно или перпендикулярно. Ручки регулировки расхода могут располагаться на лицевой панели или на тыльной. Штуцеры могут располагаться на верхней, задней или передней панелях. Разъем питания может располагаться на задней, боковой, или нижней стенки корпуса прибора. Аккумулятор может быть встроенным или переносным.

Общий вид приборов с указанием схемы пломбировки от несанкционированного доступа представлен на рисунках 1-4.

Место

пломбирования

а) приборы в пластиковом корпусе

Место

пломбирования

б) приборы в металлическом корпусе

Рисунок 1 - Общий вид приборов ПА-40М-1

Место

пломбирования

а) приборы в пластиковом корпусе

б) приборы в металлическом корпусе

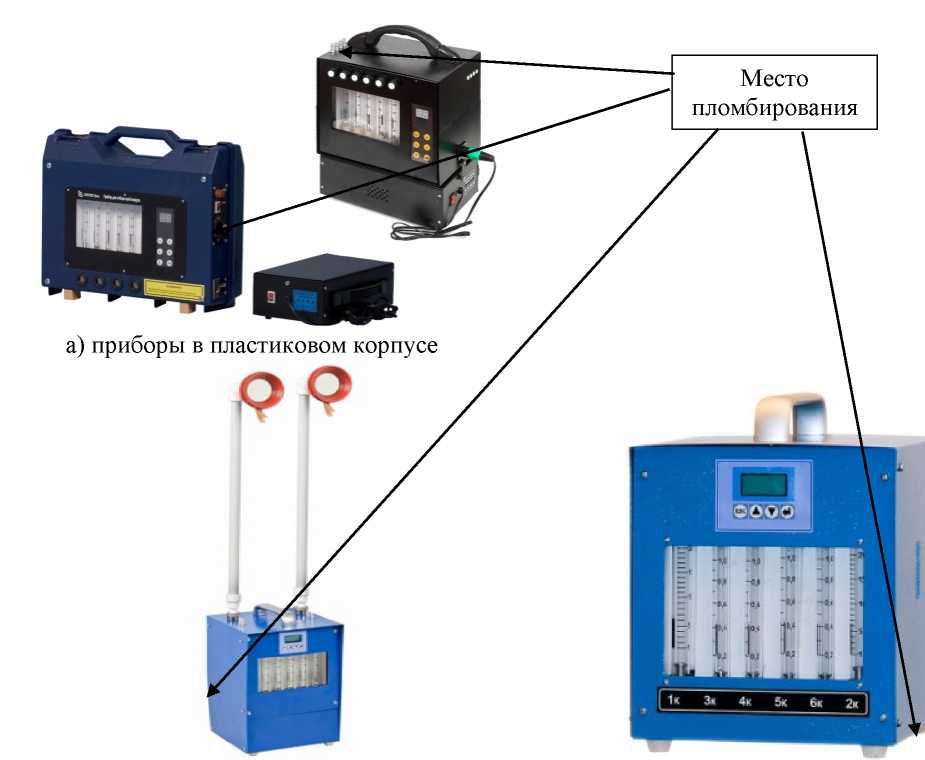

Рисунок 2 - Общий вид приборов ПА-40М-2

Место

пломбирования

а) приборы в пластиковом корпусе

,о Р

б) приборы в металлическом корпусе

Рисунок 3 - Общий вид приборов ПА-40М-3

а) приборы в пластиковом корпусе

Место

пломбирования

б) приборы в металлическом корпусе

Рисунок 4 - Общий вид приборов ПА-40М-3-2

Программное обеспечение отсутствует.

аблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Продолжение таблицы 2

наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель приборов способом наклеивания.

Комплектность средства измерения

Таблица 3 - Комплектность средства измерений

Продолжение таблицы 3

осуществляется по документу МП 65-221-2010 «ГСИ. Приборы для отбора проб воздуха ПА-20М, ПА-40М, ПА-300М. Методика поверки», утвержденному ФГУП «УНИИМ» 12.10.2010 г. с изменением № 1, утвержденным ФГУП «УНИИМ» 28.10.2016 г.

Основные средства поверки:

- эталон единицы объемного расхода газа в диапазоне значений от 0,02 до 0,6 м³/ч по Приказу Росстандарта от 29.12.2018 г. № 2825 (газосчетчик барабанный ГСБ-400, рег. № 734-72);

- эталон единицы расхода газа в диапазоне значений от 0,06 до 10,00 м³/ч по Приказу Росстандарта от 29.12.2018 г. № 2825 (счетчик газа объемный диафрагменный BK-G6, рег. № 30894-05);

- секундомер электронный цифровой СЭЦ-10000, диапазон измерений от 0,01 до 10000 с, погрешность ±(0,03-0,05) с, рег. № 11152-87.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке или в руководство по эксплуатации.

приведены в эксплуатационном документе.

ГОСТ Р 51945-2002 Аспираторы. Общие технические условия

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

ТУ 4215-008-39906142-2010 Приборы для отбора проб воздуха ПА-20М, ПА-40М, ПА-300М. Технические условия

Общество с ограниченной ответственностью «ЭКОТЕХ-Урал» (ООО «ЭКОТЕХ-Урал») ИНН 6658036938

Юридический адрес: 620014, г. Екатеринбург, ул. Московская, д.1

Адрес: 620014, г. Екатеринбург, ул. Хомякова, д. 9а

Телефон (факс): +7 (343) 359-83-07, 368-50-05

E-mail: ecoural@mail.ru

Web-сайт: ecoural.ru

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39

Е-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.         «29» мая 2020 г.
