ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «28» декабря 2022 г. № 3311

Сведения

об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» декабря 2022 г. № 3311

Лист № 1 Регистрационный № 70965-18                                          Всего листов 18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы контрольно-измерительные Тестеры СБИС FORMULA HF

Системы контрольно-измерительные Тестеры СБИС FORMULA HF (далее - Тестеры) предназначены для воспроизведения и измерения напряжения, силы электрического тока, временных интервалов и производных от них параметров интегральных микросхем, контролируемых в процессе их комплексной автоматизированной проверки при проведении испытаний на пластине, в корпусе и в бескорпусном исполнении, в нормальных условиях и в диапазоне температур методами параметрических измерений, функционального и алгоритмического контроля.

Принцип работы Тестера основан на методах функционального контроля (далее - ФК) и параметрических измерений испытуемых микросхем (далее - ИМС, «объект контроля»).

Для выполнения параметрических измерений микросхем в составе Тестера предусмотрены параметрические измерители, измерительные источники питания и универсальные двунаправленные измерительные каналы (далее - каналы). Все вышеперечисленные устройства подключаются к объекту контроля через измерительную оснастку.

Для выполнения ФК в Тестере предусмотрена подсистема канальной электроники, которая выполняет формирование входного набора сигналов, подаваемых на выводы испытуемой микросхемы, прием откликов от микросхемы (выходных сигналов) и их сравнение с ожидаемыми данными. По результатам сравнения автоматически вырабатывается решение «Годен» или «Брак» с сохранением всей информации о результатах и условиях измерений в специализированной базе данных Тестера.

Подсистема канальной электроники включает: генератор тестовой последовательности (далее - ГТП) и алгоритмический генератор тестов (далее - АГТ), а также драйверы, компараторы и нагрузки. ГТП предназначен для функционального контроля микросхем произвольной логики, АГТ - для алгоритмического контроля микросхем регулярной логики, таких как запоминающие устройства (далее - ЗУ). Наличие ГТП и/или АГТ определяется лицензией программного обеспечения Тестера.

Варианты исполнения Тестера реализуются на 5-ти модификациях единой аппаратнопрограммной платформы FORMULA HF:

FORMULA HF2 (далее - FHF2), FORMULA HF3 (далее - FHF3), FORMULA HF3M (далее - FHF3M), FORMULA HF3-512 (далее - FHF3-512), FORMULA HF3M-512 (далее -FHF3M-512).

Модификации Тестера отличаются между собой конструктивным исполнением и техническими характеристиками. Отличия модификаций Тестера FORMULA HF представлены в таблице 1.

Таблица 1 - Отличия модификаций Тестеров . FORMULA HF по ключевым параметрам

Каждая модификация Тестера включает: измерительный блок (далее - ИБ) с функциональными узлами в унифицированном конструктивном исполнении, подключенный к нему вычислительный блок, а также источник бесперебойного питания. ИБ устанавливается на поворотной стойке с углом наклона от 0 до 90 градусов. Допускается настольное исполнение ИБ, без поворотной стойки.

На лицевую панель ИБ, непосредственно на подпружиненные контакты pogo-pin, устанавливается измерительная оснастка с испытуемым объектом контроля.

В случае если объектом контроля является кристалл микросхемы на пластине, а измерения производятся с применением зондовой установки, подключение производится через переходное устройство сопряжения. Если зондовая установка поддерживает обмен информацией по оптоизолированному порту, она подключается к штатному разъему «Handler» на тыльной (задней) панели измерительного блока. В противном случае обмен информацией осуществляется через вычислительный блок.

Состав функциональных узлов, входящих в измерительный блок Тестера в зависимости от модификации, представлен в таблице 2.

Таблица 2 - Состав функциональных узлов Тестеров FORMULA HF в зависимости от

модификации

Каждый из каналов Тестера предназначен для проведения контроля и измерений ИМС в диапазоне частот, предусмотренных для конкретной модификации Тестера.

Каждый канал включает:

• - драйвер,

• - два компаратора,

• - статическую или динамическую активную нагрузку в зависимости от конкретной модификации Тестера,

• - память векторов и память ошибок,

• - средства управления тестовой последовательностью.

Каждый канал Тестера во всем диапазоне частот функционального контроля может быть сконфигурирован в режимы:

• - формирования задаваемых воздействий;

• - контроля ожидаемых состояний;

• - двунаправленный режим.

В двунаправленном режиме любой канал Тестера может переключаться из режима формирования воздействий в режим контроля, а также наоборот, в любых векторах тестовой последовательности (далее - ТП).

В любом режиме соседние каналы можно объединять в дифференциальные пары.

Драйвер каждого канала предназначен для формирования на входе объекта контроля ТП в виде последовательности импульсов с регулируемыми параметрами. Параметры ТП в части амплитуды, положения и типа перепадов (фронта и спада сигнала) напряжения на оси времени внутри вектора ТП определяются независимо по каждому каналу до запуска ФК. Амплитуда перепадов напряжения в векторах ТП определяется значениями напряжений верхнего, среднего и нижнего уровней драйвера. Положение перепадов на оси времени определяется двумя метками времени (далее - метки) T1 и T2.

Компараторы каждого канала предназначены для контроля выходных сигналов от испытуемой микросхемы. Параметры контроля ТП в части уровней, времени и типа контроля напряжений определяются до запуска ФК независимо по каждому каналу. Уровни контроля напряжений в векторах ожидаемой ТП определяются значениями напряжений двух компараторов: верхнего и нижнего уровня. Моменты времени для контроля уровней напряжений в векторах ожидаемой ТП определяются двумя метками времени Т3 и Т4.

Статическая и динамическая активная нагрузка каждого канала предназначена для формирования токов положительной и отрицательной полярности (втекающих и вытекающих) на выходах объекта контроля. Динамическая активная нагрузка автоматически отключается при переходе канала в режим воздействия и включается в режиме контроля. Статическая активная нагрузка включена постоянно.

Многофункциональный измерительный источник питания VDD предназначен для формирования питания объекта контроля постоянным напряжением до 15 В и силой электрического тока до 400 мА. В источнике предусмотрены режимы воспроизведения напряжения FV, силы тока FI или режим высокоимпедансного состояния FN. Для источников VDD предусмотрен режим параллельного включения двух источников. В этом случае на объект контроля подается питание постоянным напряжением до 12 В с силой постоянного тока до 790 мА.

Многоканальный измеритель статических параметров PMU предназначен для проведения параметрического контроля и измерений с максимальным постоянным напряжением на канале не более 8 В и силой электрического тока до 150 мА. Источник реализует режимы воспроизведения напряжения FV, силы тока FI или режим высокоимпедансного состояния FN.

Многофункциональный измерительный источник питания повышенной мощности VCC предназначен для формирования питания объекта контроля постоянным напряжением до 6 В и силой постоянного тока до 4 А. В источнике предусмотрены режимы воспроизведения напряжения FV и высокоимпедансного состояния FN.

Высоковольтный («33-й») канал предназначен для формирования на входе объекта контроля необходимой ТП в виде последовательности импульсов напряжения с амплитудой до 15 В.

Поканальный измеритель статических параметров PPMU предназначен для проведения параметрического контроля и измерений с максимальными постоянным напряжением на канале не более 8 В и силой тока до 32 мА. Источник реализует режимы воспроизведения напряжения FV, силы тока FI или режим высокоимпедансного состояния FN.

Основные параметры ГТП:

• - проведение ФК на частотах от 12,5 кГц до 200 МГц для модификаций FHF3, FHF3M, FHF3-512, FHF3M-512; от 12,5 кГц до 100 МГц для модификации FHF2.

• - формирование тестовой последовательности функционального контроля длиной до 64М (1М=1 048 576) векторов на канал в линейном режиме.

• - заполнение памяти ошибок (памяти ответов компараторов) глубиной до 64М (1М=1 048 576) слов на канал с возможностью уплотненной записи.

• - режимы управления последовательностью исполнения тестовых векторов.

Основные параметры АГТ:

• - проведение ФК на частотах от 12,5 кГц до 100 МГц;

• - для каждого 32-канального измерительного блока предусмотрено конфигурирование до 3-х алгоритмических шин и до 8-ми бит константных значений, производится независимо;

• - максимальная разрядность алгоритмической шины до 32 бит;

• - алгоритмические вычисления (арифметические и логические операции) между регистрами общего назначения алгоритмической шины. Результат операции может быть на задание, на контроль или одновременно на задание и на контроль;

• - поддержка 8-ми регистров общего назначения (R.0-R.7) для каждой алгоритмической шины. Регистры доступны по записи/чтению со стороны программного обеспечения;

• - алгоритмические команды;

• - максимальный объем инструкций¹ до 8192;

• - одновременное заполнение памяти ошибок и ответов компараторов глубиной до 32М (1М=1 048 576) машинных слов с автоматической возможностью уплотненной записи;

• - режимы управления последовательностью исполнения инструкций.

Дополнительные возможности Тестера:

• - постоянное напряжение (5,00±0,25) В для питания вспомогательных узлов на измерительной оснастке;

• - интерфейс I²C для управления вспомогательными узлами на измерительной оснастке;

• - оптоизолированный порт «Handler» для управления внешними зондовыми установками и другим внешним оборудованием;

• - порт JTAG (IEEE 1149.1) для конфигурирования объектов контроля;

• - (синхро) сигнал запуска ФК «Start_FC».

Тестеры FORMULA HF выпускаются в следующих основных вариантах исполнения, обозначаемых при заказе FORMULA HF2 (HF3, HF3M, HF3-512, HF3M-512) - X, где:

• - Х - числовой идентификатор (вариант исполнения), определяющий число

₂

универсальных двунаправленных измерительных каналов :

«1» - 32 канала;

«2» - 64 канала;

«3» - 96 канала;

«4» - 128 каналов;

«5» - 160 каналов;

«6» - 192 канала;

«7» - 224 канала;

«8» - 256 каналов;

«9» - 288 каналов; «10» - 320 каналов;

«11» - 352 канала;

«12» - 384 канала;

«13» - 416 каналов;

«14» - 448 каналов;

«15» - 480 каналов.

«16» - 512 каналов.

Лист № 5 Всего листов 18 Нанесение знака поверки на средство измерений не предусмотрено. Заводские номера, состоящие из арабских цифр, наносятся на табличках, закреплённых на корпус составных частей Тестера, согласно разделу 1.1.5 «Маркировка» руководства по эксплуатации.

Общий вид измерительного блока Тестеров FHF2, FHF3 и FHF3M представлен на рисунке 1. Внешне Тестеры отличаются друг от друга только логотипом на лицевой панели.

Схема пломбирования для защиты от несанкционированного доступа Тестеров FHF2, FHF3 и FHF3М представлена на рисунке 3.

Рисунок 1 - Общий вид измерительного блока Тестеров FORMULA HF2, FORMULA HF3 и FORMULA HF3M

Общий вид измерительного блока на поворотной стойке Тестеров FHF3-512 и FHF3M-512 представлен на рисунке 2.

Схема пломбирования Тестеров FHF3M-512 представлена на рисунке 4.

Рисунок 2 - Общий вид измерительного блока на поворотной стойке Тестеров FORMULA HF3-512 и FORMULA HF3M-512

Этикетка- пломба

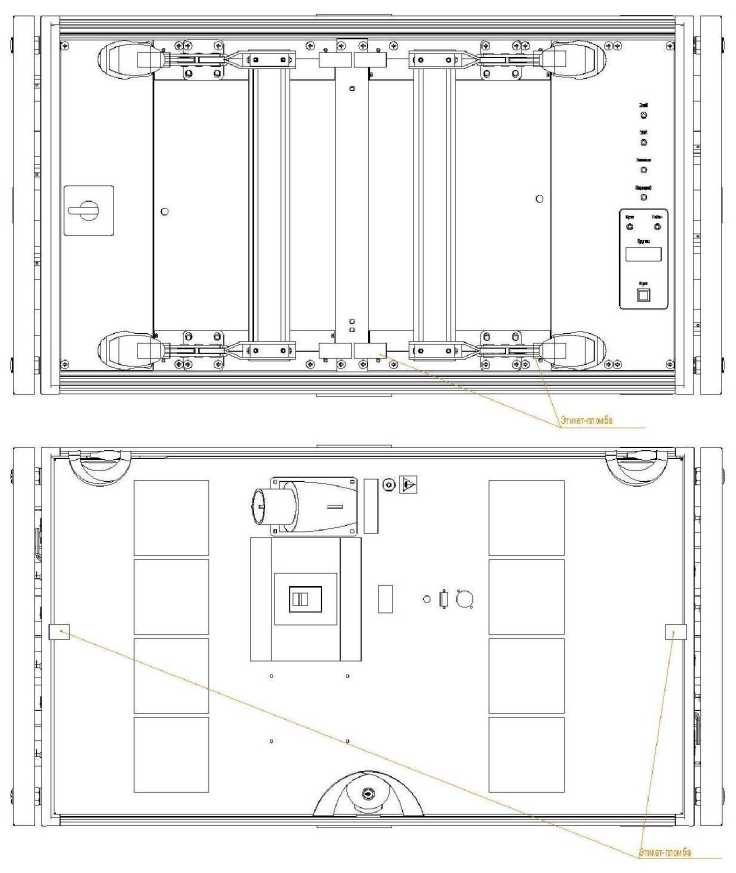

Рисунок 3 - Схема пломбирования Тестеров FORMULA HF2, FORMULA HF3 и FORMULA HF3M

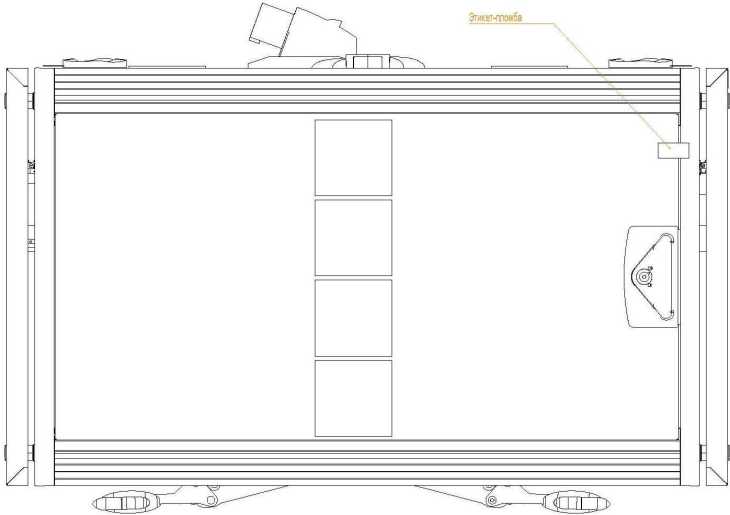

Рисунок 4 - Схема пломбирования Тестеров FORMULA HF3-512 и

FORMULA HF3M-512

Лист № 8 Всего листов 18 Программное обеспечение

Программное обеспечение (далее - ПО) Тестеров предназначено для автоматизации всех этапов процесса измерений, а также для технического и метрологического обслуживания Тестеров в процессе производства и эксплуатации.

ПО включает средства автоматизации процессов:

• - создания, редактирования и исполнения программ контроля микросхем;

• - обработки, анализа, документирования, и хранения результатов и условий измерений;

• - управления параметрами и режимами всех устройств системы,

• - выполнения диагностических и метрологических процедур.

Для анализа функциональных и параметрических отклонений, выявленных при измерениях, в ПО Тестеров предусмотрен аналитический инструментарий, включая аппаратный «логический анализатор», «осциллограф» и «карту ошибок».

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014. Целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CRC-32.

Таблица 3 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 4 - Воспроизведение частоты функционального контроля

¹⁾ U - числовое значение абсолютной величины напряжения в милливольтах

Таблица 6 - Характеристики динамической активной нагрузки

¹⁾ I - числовое значение абсолютной величины силы тока в микроамперах

Таблица 7 - Характеристики статической активной нагрузки

¹⁾ I - числовое значение абсолютной величины силы тока в микроамперах

Таблица 8 - Временные характеристики

Таблица 10 - Характеристики многоканального измерителя PMU

Продолжение таблицы 10

• ¹⁾ U - числовое значение абсолютной величины напряжения в милливольтах

• ²⁾ I - числовое значение абсолютной величины силы тока в наноамперах

• ³⁾ I - числовое значение абсолютной величины силы тока в микроамперах

• ⁴⁾ I - числовое значение абсолютной величины силы тока в миллиамперах

Таблица 11 - Характеристики поканального измерителя PPMU

Продолжение таблицы 11

Таблица 12 - Характеристики измерительного источника питания VDD

Таблица 13 - Характеристики измерительного источника питания VCC

Продолжение таблицы 13

Таблица 14 - Характеристики высоковольтных каналов («33-й канал»)

Таблица 15 - Характеристики измерительных источников питания VDD в режиме параллельной работы двух источников

• ¹⁾ U - числовое значение абсолютной величины напряжения в милливольтах

• ²⁾ I - числовое значение абсолютной величины силы тока в микроамперах

• ³⁾ I - числовое значение абсолютной величины силы тока в миллиамперах

Таблица 16 - Основные технические характеристики

наносится на табличку заводскую Тестера одновременно с нанесением основных надписей и символов методом гравировки и на заглавный лист руководства по эксплуатации и паспорта Тестера типографским способом по центру над наименованием средства измерений.

Лист № 17

Таблица 17 - Комплектность средства измерений

Лист № 18

Всего листов 18 Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ФРМИ.410179.001 ТУ. Системы контрольно-измерительные Тестеры СБИС FORMULA HF. Технические условия (групповые).

Общество с ограниченной ответственностью «ФОРМ» (ООО «ФОРМ»)

ИНН 7713515647

Адрес:119530, г. Москва, Очаковское ш., д. 34

Телефон: (8495) 2697591

Факс (8495) 2697594

Web-сайт: http://form.ru

E-mail: info@form.ru

Федеральное государственное унитарное предприятие «Российской федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики (ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, Нижегородской обл., г. Саров, пр. Мира, д. 37

Телефон: (83130) 22224, 22302, 22253

Факс (83130) 22232

Е-mail: shvn@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» декабря 2022 г. № 3311

Регистрационный № 16173-02

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки УПСТ-2М

Установки УПСТ-2М (в дальнейшем - установки) предназначены для поверки (калибровки) и градуировки эталонных преобразователей термоэлектрических второго и третьего разрядов, рабочих термопреобразователей термоэлектрических и термопреобразователей сопротивления всех типов в органах государственной метрологической службы и метрологических службах юридических лиц.

Установка представляет собой блочно-модульный метрологический комплекс, состоящий из блоков измерительных № 1 и № 2, милливольтметра, термостатов и печей.

Установка обеспечивает реализацию методов измерения, изложенных в ГОСТ 8.338-2002, ГОСТ 8.461-2009, ГОСТ Р 8.611-2005.

Блок измерительный № 1 выполнен в металлическом приборном корпусе настольного типа, предназначен для коммутации измерительных цепей при поверке (калибровке) преобразователей термоэлектрических.

Блок измерительный № 2 выполнен в металлическом приборном корпусе настольного типа, предназначен для регулирования тока в измерительных цепях и коммутации потенциальных измерительных цепей термопреобразователей сопротивления при поверке (калибровке).

Милливольтметр, подключенный к блоку измерительному, измеряет э.д.с. преобразователей термоэлектрических или падение напряжения на термопреобразователях сопротивления.

Термостаты и печи предназначены для создания температурных режимов при поверке (калибровке) или градуировки преобразователей термоэлектрических (термопар) или термопреобразователей сопротивления.

Внешний вид установки УПСТ-2М представлен на рисунке 1.

Места размещения знака утверждения типа, пломб для защиты от несанкционированного доступа к блоку измерительному № 1 и гарантийных этикеток на блоке измерительном № 2 указаны на рисунке 2.

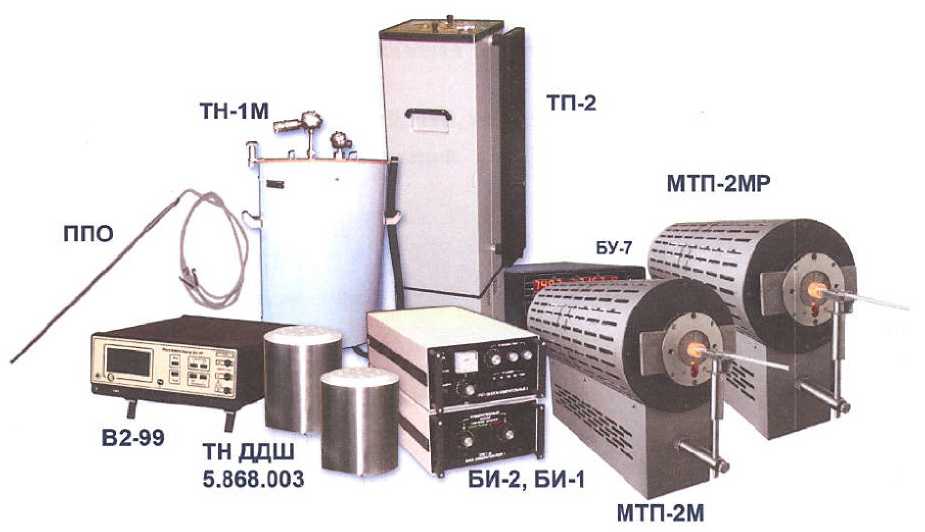

Рисунок 1 - Комплектность установки УПСТ-2М

п.1 - Места установки пломб от защиты от несанкционированного доступа на блоке измерительном № 1 и гарантийных этикеток на блоке измерительном № 2

п.2 - Маркировка с указанием знака утверждения типа, серийного номера и даты изготовления

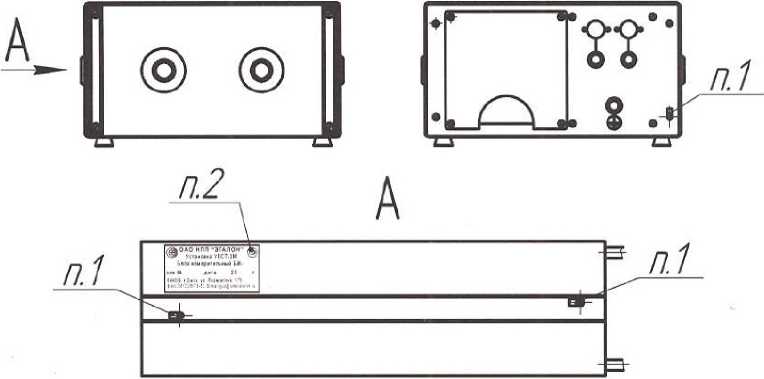

Р и с у н о к 2 - Места размещения маркировки, пломб для защиты от несанкционированного доступа и гарантийных этикеток

Таблица 1- Метрологические характеристики

Таблица 2- Основные технические характеристики

наносится на титульные листы паспорта типографским способом и на маркировочную табличку на корпусе блока измерительного методом термотрансферной печати.

Таблица 3- Комплектность средства измерений

Продолжение таблицы 3

приведены в разделе 4 «Описание и работа» документа ДДШ 1.270.003 ПС «Установка УПСТ-2М. Паспорт».

ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методы поверки»;

ГОСТ 8.461-2009 «ГСИ. Термометры сопротивления из платины, меди и никеля. Методика поверки»;

ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2, 3 разрядов. Методика поверки»;

ТУ50-96 ДДШ 1.270.003 ТУ «Установка УПСТ-2М. Технические условия».

Акционерное общество «Научно-производственное предприятие «Эталон» (АО «НПП «Эталон»)

ИНН 5504087401

Адрес: 644009, Омская обл., г. Омск, ул. Лермонтова, д. 175

Телефон (факс): +7 (3812) 36-84-00; 36-78-82

Web-сайт: http://omsketalon.ru

E-mail: fgup@omsketalon.ru

Государственный центр испытаний средств измерений Федерального государственного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФГУ «Омский ЦСМ»)

Адрес: 644116, Омская обл., г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30051-06.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «28» декабря 2022 г. № 3311

Лист № 1 Регистрационный № 37366-08 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы температуры сухоблочные КС

Калибраторы температуры сухоблочные КС (далее - калибраторы) предназначены для поверки и калибровки различных средств измерения температуры (термометров сопротивления, термоэлектрических преобразователей, цифровых термометров и др.) в лабораторных и промышленных условиях.

Принцип действия калибраторов основан на воспроизведении и поддержании заданной температуры в металлическом выравнивающем блоке с помощью элементов Пельтье или резистивных элементов, измерении сигнала поверяемого (калибруемого) средства измерения температуры и выводе его на дисплей.

Калибратор обеспечивает измерение и преобразование входных сигналов в виде напряжения и сопротивления, в том числе поступающих от термоэлектрических преобразователей и термометров сопротивления.

Калибраторы выпускаются в двух исполнениях, отличающихся диапазоном воспроизводимых температур:

• - КС 100-1 с диапазоном от минус 10 °C до плюс 100 °C;

• - КС 600-1 с диапазоном от плюс 50 °С до плюс 600 °С.

Конструктивно калибратор состоит из следующих блоков и узлов, расположенных в одном корпусе: тепловая башня, узел управления, узел регулирования, узел измерения, узлы питания (3  шт.), индикатор, узел защиты. Термпреобразователь сопротивления

с индивидуальной градуировкой (далее - ТСИ) и устройство компенсации подключаются к соответствующим разъемам на корпусе калибратора.

Тепловая башня расположена в задней части калибратора в защищенном отсеке, внутри тепловой башни помещен нагревательный блок с колодцем для сменных выравнивающих блоков, входящих в комплект поставки.

Нагрев и охлаждение нагревательного блока в калибраторе КС 100-1 осуществляется двумя термоэлектрическими модулями (ТОМ) на элементах Пельтье, которые одной стороной крепятся на внешнюю поверхность нагревательного блока. К обратной стороне каждого ТОМ крепится радиатор для отвода тепла с поверхности ТОМ. В качестве датчика обратной связи в калибраторе КС 100-1 используется платиновый термометр сопротивления 100П класса допуска А.

Нагрев нагревательного блока в калибраторе КС 600-1 осуществляется двумя нагревателями: основным и защитным, обеспечивающими равномерность теплового поля в рабочей зоне.

Для управления каждым нагревателем используется свой независимый датчик температуры. Датчик обратной связи основного нагревателя расположен внутри нагревательного блока вблизи от основного нагревателя. В качестве датчика обратной связи используется термометр сопротивления 100П класса допуска А. В качестве датчика обратной связи защитного нагревателя используется дифференциальная термопара хромель-алюмель.

Выравнивающий блок устанавливают в колодец нагревательного блока. ТСИ и поверяемое средство измерений помещают в колодцы выравнивающего блока.

Узел регулирования осуществляет управление термоэлектрическими охлаждающими модулями или нагревателями.

Обработку сигналов с ТСИ и поверяемого средства измерения осуществляет узел измерения.

Данные с узла регулирования и узла измерения поступают на узел управления, который выводит на индикатор значения о температуре с ТСИ, поверяемого средства измерений, датчика обратной связи, и осуществляет связь с ЭВМ.

Узел защиты предназначен для аварийного отключения нагрева при превышении значения температуры нагревательного блока выше критического.

Внешний термопреобразователь сопротивления с индивидуальной градуировкой (ТСИ) предназначен для измерения температуры в выравнивающем блоке при проведении поверки (калибровки) методом сличения.

Устройство компенсации предназначено для подключения термоэлектрических преобразователей при измерении температуры в режиме с автоматической компенсацией температуры свободных концов.

В устройстве компенсации имеется встроенный датчик температуры свободных концов термоэлектрических преобразователей.

Калибратор обеспечивает связь с ЭВМ по интерфейсу RS-232.

Калибратор имеет вид климатического исполнения УХЛ4.1 по ГОСТ 15150-69.

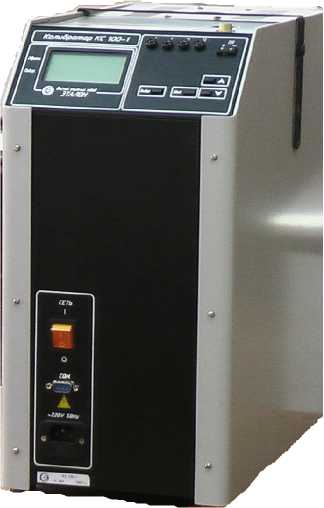

Рисунок 1 - Внешний вид калибратора КС 100-1

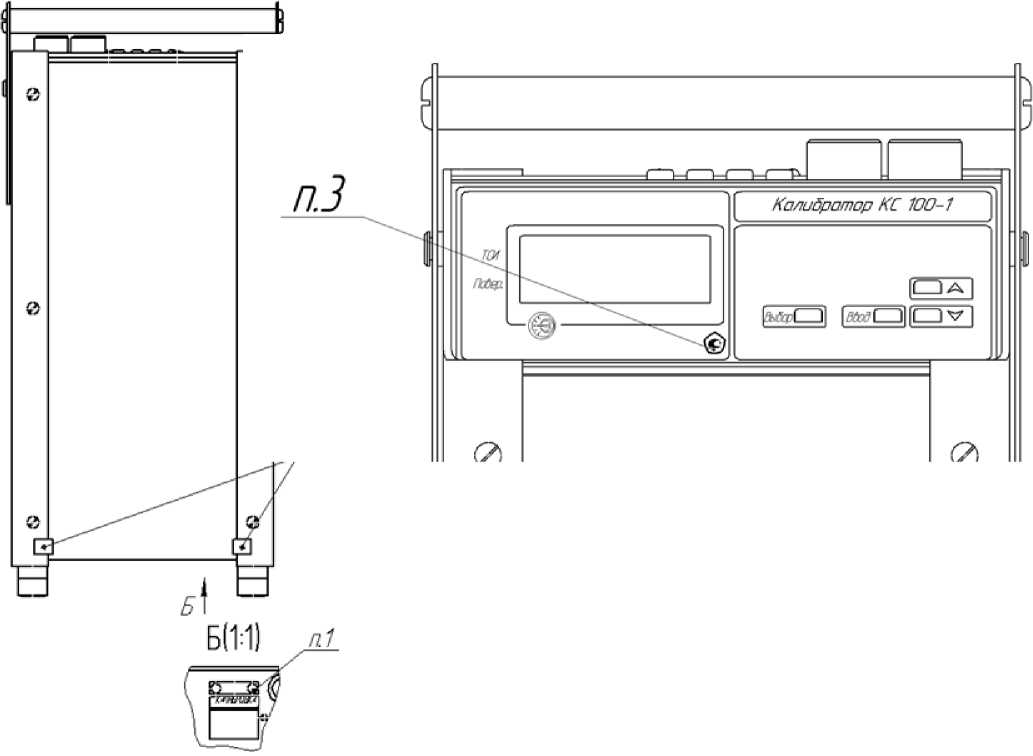

п.1 - Место установки пломбы для защиты от несанкционированной калибровки прибора п.2 - Место установки пломбы для защиты от несанкционированного доступа п.3 - Место нанесения знака утверждения типа

Ри с ун о к 2 - Места размещения пломб и нанесения знака утверждения типа

Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку, расположенную на передней панели калибратора, методом лазерной печати.

Программное обеспечение калибратора включает встроенное программное обеспечение микроконтроллера калибратора и СПО «Калибратор», выполняемое на внешней ЭВМ.

Встроенное программное обеспечение расположено в памяти программ микроконтроллера, имеющей программно-аппаратную блокировку считывания и модификации содержимого. Встроенное программное обеспечение имеет уровень защиты «А» по МИ 3286-2010.

СПО «Калибратор» разделено на метрологически значимую и метрологически незначимую части в соответствии с ГОСТ Р 8.654-2015.

В функции метрологически значимой части СПО входит:

- ввод параметров термометра с индивидуальной градуировкой;

- калибровка регулятора температуры;

- калибровка измерительного модуля калибратора;

- калибровка верхнего нагревателя (для КС 600-1);

- восстановление заводских (исходных) значений параметров термометра с индивидуальной градуировкой;

Уровень защиты метрологически значимой части СПО от непреднамеренных и преднамеренных изменений - «В» в соответствии с МИ 3286-2010. Защита метрологически значимых функций СПО осуществляется при помощи пароля.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

Т аб л и ц а 1 - Идентификационные данные метрологически значимой части программного обеспечения

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики

Продолжение таблицы 2

Таблица 3  - Диапазоны измерений (преобразований) входного сигнала и пределы

допускаемой абсолютной погрешности измерений входного сигнала

Продолжение таблицы 3

Таблица 4- Основные технические характеристики

наносится на эксплуатационную документацию типографским способом и на лицевую панель калибратора методом шелкографии. Место нанесения знака утверждения типа указано на рисунке 2.

Лист № 7

Всего листов 8 Комплектность средства измерений

Таблица 5- Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» документа ДДШ 2.998.016 РЭ «Калибратор температуры сухоблочный КС. Руководство по эксплуатации».

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ТУ 4381-005-02566540-2007 «Калибраторы температуры сухоблочные КС. Технические условия».

Акционерное общество «Научно-производственное предприятие «Эталон» (АО «НПП «Эталон»)

ИНН 5504087401

Адрес: 644009, Омская обл., г. Омск, ул. Лермонтова, д. 175

Телефон (факс): +7 (3812) 36-84-00; 36-78-82

Web-сайт: http://omsketalon.ru

E-mail: fgup@omsketalon.ru

Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 4 Телефон (факс): +7 (343) 271-271-3; 350-20-39

Web-сайт: http://www.uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30005-11.

¹

Инструкция - совокупность алгоритмических команд всех алгоритмических шин в одном такте функционального контроля.

²

Максимальное значение числового идентификатора X для модификаций FHF2, FHF3, FHF3M - 8.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

28 декабря 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышледамсз» от 28 августа 2020 г. № 290

  к торговли .Российской Федерации

  ⁵     хранится в сиЕтеме электронного документооборота

  за собой.

• 5. Контроль за испол

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Заместитель Руководителя

сертификат: 646O70CB8580659469A85BF6D1B138C0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20,12.2022 до 14.03.2024
