ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Токосъемники измерительные ТИ2-х
Назначение средства измеренийТокосъемники измерительные ТИ2-х (далее - токосъемники) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений силы тока синусоидальных, шумовых и импульсных радиопомех в сетях электропитания, линиях связи, управления и передачи данных без разрыва электрических цепей.
Описание средства измеренийПринцип действия токосъемников основан на взаимодействии первичной и вторичной цепей токосъемника посредством магнитного поля, наведенного протекающим в первичной цепи током.
Конструктивно токосъемник представляет собой трансформатор тока, первичную обмотку которого образует провод цепи, в которой проводятся измерения. Повышающая вторичная обмотка состоит из двух полуобмоток, намотанных на две части ферромагнитного тороидального сердечника. Соединение полуобмоток осуществляется за счет контактных площадок, расположенных на торцевых частях полуколец сердечника.
Влияние электрического поля устраняется путем электрического экранирования вторичной обмотки. Подавление внешних магнитных полей предусмотрено за счет симметричной конструкции.
Корпус токосъемника не изолирован. Измерения в неизолированных и высоковольтных сетях не допускаются.
Внешний вид токосъемников, места пломбировки от несанкционированного доступа и места нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунках 1, 2.

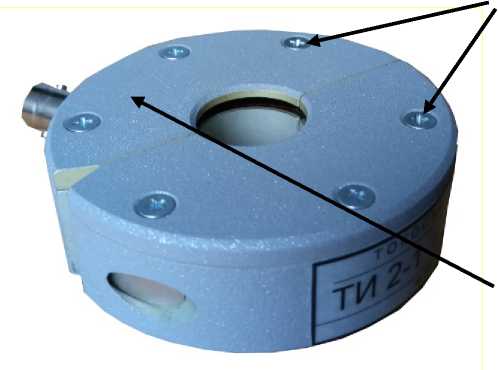

Рисунок 1 - ТИ2-1

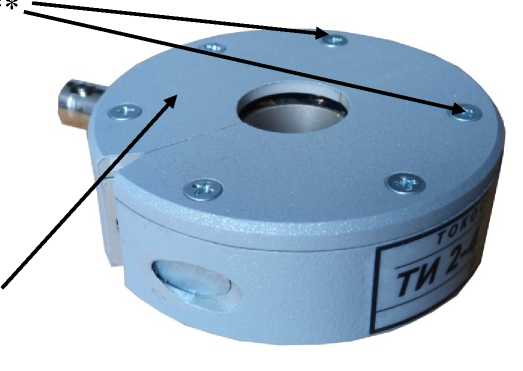

Рисунок 2 - ТИ2-4
* - место для нанесения наклейки «Знак утверждения типа» и знака поверки
** - места пломбировки от несанкционированного доступа
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ТИ2-1 |
ТИ2-4 | |
|
Диапазон измерений рабочих частот, МГц: |
от 0,0001 до 4 включ. |
от 0,009 до 400 включ. |
|
Коэффициент калибровки в диапазоне рабочих частот, дБ (Ом-1) |
от 15 до 40 |
от -15 до +40 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
±2,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ТИ2-1 |
ТИ2-4 | |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
90x75x25 | |
|
Масса, кг, не более |
0,3 | |
|
Рабочие условия применения: | ||
|
температура окружающего воздуха, °С |
20±5 | |
|
относительная влажность воздуха % |
от 30 до 80 | |
|
атмосферное давление, кПа |
от 84 до 106 | |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус токосъемника методом наклейки.
Комплектность средства измеренийТаблица 3 - Комплектность токосъемника ТИ2-1
|
Наименование |
Обозначение |
Количество, шт. |
|
Токосъемник измерительный |
ТИ2-1 |
1 |
|
Соединительный кабель |
РУАБ.485 661.041 |
1 |
|
Футляр |
- |
1 |
|
Руководство по эксплуатации |
РЭ |
1 |
|
Паспорт |
ПС |
1 |
|
Методика поверки |
МП |
1 |
|
Свидетельство о первичной поверке |
- |
1 |
Таблица 4 - Комплектность токосъемника ТИ2-4
|
Наименование |
Обозначение |
Количество, шт. |
|
Токосъемник измерительный |
ТИ2-4 |
1 |
|
Соединительный кабель |
РУАБ.485 661.051 |
1 |
|
Футляр |
- |
1 |
|
Руководство по эксплуатации |
РЭ |
1 |
|
Паспорт |
ПС |
1 |
|
Методика поверки |
МП |
1 |
|
Свидетельство о первичной поверке |
- |
1 |
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации, пункты 8 и 9.
Нормативные документы, устанавливающие требования к токосъемникам измерительным ТИ2-хГОСТ Р 8.564-96 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0 - 20 кГц
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 2500 МГц
ТУ-6681-814-31867483-17 (РУАБ.468557.814-ТУ). Токосъемники измерительные ТИ2-х. Технические условия.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» июня 2021 г. № 1143
Лист № 1 Регистрационный № 82100-21 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные передвижные УПГР
Назначение средства измерений
Установки поверочные передвижные УПГР (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости.
Описание средства измерений
Принцип действия установок основан на воспроизведении единиц объема жидкости в потоке и объемного расхода жидкости, создаваемых при помощи системы создания, стабилизации расхода и системы регулирования расхода, и измерении единиц объема жидкости в потоке и объемного расхода жидкости автоматизированной системой измерений, управления и контроля и с помощью средств измерений, входящих в состав установки.
Установки состоят из средств измерений объема жидкости в потоке и объемного расхода жидкости, температуры и давления измеряемой среды, системы создания, стабилизации расхода и системы регулирования расхода, автоматизированной системы измерений, управления и контроля.
В качестве средств измерений объема жидкости в потоке и объемного расхода жидкости в составе установок применяется счетчик жидкости турбинный PTF-025 (регистрационный номер 73899-19) или расходомер жидкости турбинный (регистрационный номер 11735-06).
В качестве средства измерений температуры измеряемой среды применяется термопреобразователь с унифицированным выходным сигналом Метран-270 (регистрационный номер 21968-11), преобразователь измерительный 644 (регистрационный номер 14683-09) в комплекте с термопреобразователем сопротивления платиновым 65 (регистрационный номер 22257-11).
В качестве средства измерений давления измеряемой среды применяется датчик давления Метран-55 (регистрационный номер 18375-08), преобразователь давления измерительный 3051 (регистрационный номер 14061-99).
Автоматизированная система измерений, управления и контроля построена на базе контроллеров СПК 107 (изготовитель ООО «Производственное Объединение ОВЕН»), ОВЕН МВ-110 (изготовитель «Производственное Объединение ОВЕН»), ADAM 4150 (изготовитель Advantech Co., Ltd.).
Измеряемая среда подается в гидравлический тракт рабочего контура установки, проходит через средство измерений объема жидкости в потоке и объемного расхода жидкости установки и попадает в поверяемое (градуируемое) средство измерений (резервуар, цистерна, мерник технический и другие меры вместимости). Автоматизированная система измерений, управления и контроля управляет работой установки, собирает данные и вычисляет объем жидкости, попавшей в поверяемое (градуируемое) средство измерений (резервуар, цистерна, мерник технический и другие меры вместимости).
Общий вид установок представлен на рисунке 1.

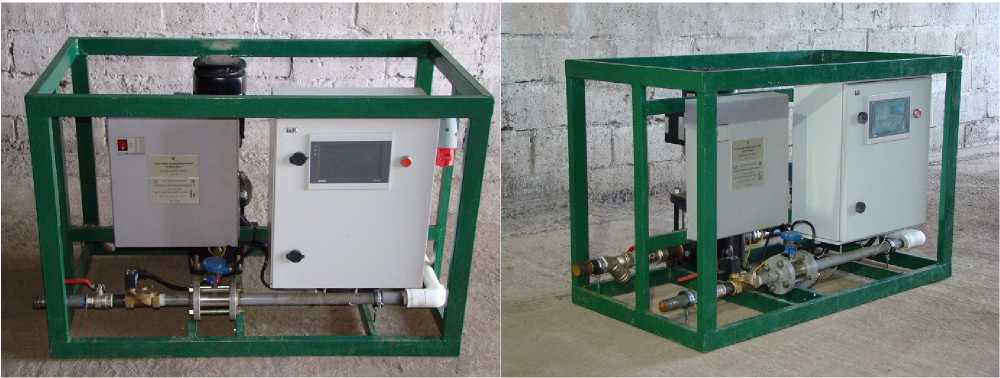

Рисунок 1 - Общий вид установок поверочных передвижных УПГР
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки приведены на рисунке 2.
Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которыми пломбируются фланцевые соединения расходомера установки, с нанесением знака поверки на пломбы. Средства измерений температуры и давления измеряемой среды, входящие в состав установок, пломбируются в соответствии с описанием типа на конкретное средство измерений.

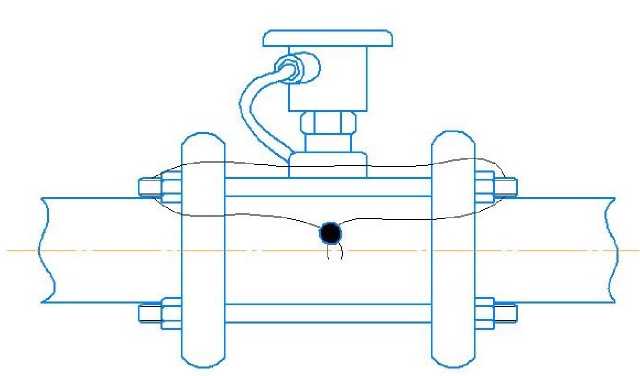

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установки наносится на фирменную табличку химическим способом. Табличка крепится к дверце шкафа контроллера. Схема нанесения заводского номера на установку представлена на рисунке 3.
Место нанесения заводского номера
|
Год изготовления: |
2020 |
|
Диапазон объемного расхода: |
от 1,6 до 9 м3/ч |
|
Макс, рабочее давление: |
1,6 МПа |
Рисунок 3 - Схема нанесения заводского номера на установку
Программное обеспечение
Программное обеспечение установок автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения измерений, выполнение математической обработки результатов измерений, генерация отчетов о результатах проведения измерений, а также управление устройствами системы управления, сбора и обработки информации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
УПГР-ПО |
|
Номер версии (идентификационный номер) ПО |
не ниже V 2.0 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объемного расхода жидкости, м3/ч |
от 1,6 до 9 |
|
Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке и объемного расхода жидкости, % |
±0,15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр |
DN25 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, не более, В •А |
2200 |
|
Наименование характеристики |
Значение |
|
Измеряемая среда Избыточное давление измеряемой среды, МПа, не более Плотность измеряемой среды, кг/м3 Температура измеряемой среды, °С Кинематическая вязкость измеряемой среды, сСт |
Вода, нефть, нефтепродукты 1,6 от 800 до 1000 от +5 до +50 до 2х10-5 м2/с |
|
Масса не более, кг |
100 |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч |
20000 |
|
Условия эксплуатации:
|
от -10 до +50 от 30 до 90 от 84 до 107 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на элементе конструкции установки, и по центру титульного листа руководства по эксплуатации и паспорта.
Комплектность средства измерении
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная передвижная |
УПГР, заводские номера 1, 2 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 1187-1-2020 |
1 экз. |
Сведения о методиках (методах) измерений
приведены в разделе 4 «Порядок эксплуатации УПГР» и в разделе 5 «АРМ Оператора» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к установкам поверочным передвижным УПГР
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
