№3028 от 18.12.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 133018
О переоформлении свидетельства об утверждении типа средства измерений № 34446 "Приборы для измерения электроэнергетических величин и показателей качества электрической энергии "Энергомонитор-3.3Т1" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 3028 от 18.12.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» декабря 2019 г. № 3028
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерений электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1»
Назначение средства измеренийПриборы для измерений электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (далее - Прибор ЭМ-3.3Т1) предназначены для:
-
- измерений и регистрации основных показателей качества электроэнергии (ПКЭ);
-
- измерений и регистрации основных параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности;
-
- измерений параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
-
- измерений амплитудных и пиковых значений переменного напряжения частотой до 500 Гц по одному/трем каналам и по разностному каналу, для поверки и калибровки амплитудных и пиковых вольтметров.
Принцип действия Приборов ЭМ-3.3Т1 основан на аналого-цифровом преобразовании мгновенных значений гармонических входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.
Прибор ЭМ-3.3Т1 выполнен в виде переносного прибора и состоит из:
-
- функционального блока, на лицевой панели которого расположены графический дисплей и клавиатура; на задней панели блока расположены органы присоединения (разъемы и клеммы): источника питания, периферийных устройств, преобразователей тока и щупов контроля напряжения (допускающих непосредственное подключение к сетям до 0,4 кВ),
-
- комплектов первичных преобразователей тока, выполненных в виде блоков измерительных трансформаторов тока (БТТ) и в виде токоизмерительных клещей (разъемных трансформаторов тока).
Прибор ЭМ-3.3Т1 оснащен входом для подключения телеметрического канала счетчиков электроэнергии или фотосчитывающих устройств (для поверки счетчиков) и частотным выходом с частотой сигнала, пропорциональной измеряемой мощности. Преобразователи тока индивидуально калибруются по каналам каждого экземпляра Прибора ЭМ-3.3Т1.
Прибор ЭМ-3.3Т1 обеспечивает автоматическую диагностику. Архивирование результатов измерений производится во внутренней энергонезависимой памяти Прибора ЭМ-3.3Т1. Время хранения накопленной информации при выключении питания не ограничено. Прибор ЭМ-3.3Т1 имеет в своем составе последовательные интерфейсы (RS-232, USB) для передачи информации во внешние устройства.
Приборы ЭМ-3.3Т1 выпускаются в двух модификациях: «Энергомонитор-3 .3Т1» и «Энергомонитор-3.3Т1-С».
Модификация «Энергомонитор-3 .3Т1-С» не позволяет производить измерение ПКЭ и регистрацию параметров электрической сети.
Прибор ЭМ-3.3Т1 обеспечивает регистрацию с последующей передачей на персональный компьютер (ПК):
- ПКЭ: наибольших и наименьших, верхних и нижних значений ПКЭ и количество измерений (одно измерение АЦП за 0,32 с), попавших в нормально допускаемые пределы (НДП), предельно допускаемые пределы (ПДП) и не попавших в эти пределы в течение суток. При этом интервал усреднения для установившегося отклонения напряжения составляет 60 с, для отклонения частоты 20 с, для остальных ПКЭ 3 с, глубина регистрации - 8 суток;
- значений и длительностей провалов напряжения и перенапряжений с глубиной хранения до 80000 событий;
- значений ПКЭ и параметров электрической сети со временем усреднения 3 с, 1 мин. или 30 мин. Кроме того, Прибор ЭМ-3.3Т1 может работать в режиме осциллографирования, т.е. регистрации данных, поступающих непосредственно с АЦП, с частотой 12,8 кГц (3 фазы напряжения и 3 фазы тока), глубина регистрации:
- 9,5 часов при времени усреднения 3 с,
- 8 суток при времени усреднения 1 мин. (в т.ч. значений ПКЭ),
- 7,5 месяцев при времени усреднения 30 мин.,
- не менее 9 минут в режиме осциллографирования;
- результатов поверки счетчиков электроэнергии. В Приборе ЭМ-3.3Т1 может храниться до 200 поверок счетчиков по 10 точек каждая.
Прибор ЭМ-3.3Т1 обеспечивает индикацию на графическом дисплее результатов измерений:
- значений основных ПКЭ;
- параметров электрической сети со временем их усреднения 1,25 с, 2,5 с, 5 с, 10 с,
- 1 мин., 15 мин. или 30 мин.;
- погрешности поверяемых счетчиков электроэнергии;
- погрешности поверяемых измерительных трансформаторов тока и напряжения (с помощью Устройства поверки трансформаторов тока УПТТ и Устройства поверки трансформаторов напряжения УПТН).
Приборы ЭМ-3.3Т1 могут комплектоваться различными типами первичных преобразователей тока. По метрологическим характеристикам Приборы ЭМ-3.3Т1 выпускается в различных вариантах исполнения в зависимости от типа первичных преобразователей тока (см. табл. 2).
Пример записи обозначения Прибора ЭМ-3.3Т1 при заказе:
" Прибор «Энергомонитор-3.3Т1-Х - ХХХХК-ХХХХКв-ХХБТТ-ХТР»”
1 2 3 4 5 6
-
1 - тип прибора;
-
2 - вариант исполнения:
-
- отсутствие буквы - полнофункциональный вариант
исполнения,
-
- С - вариант исполнения, не позволяющий
производить измерение ПКЭ и регистрацию параметров электрической сети;
3,4,5,6 - варианты комплектования первичными преобразователями тока:
-
- ХХХХК - номинальные значения тока токоизмерительных
клещей обычной точности из комплекта поставки (через запятую),
|
- ХХХХКв |
- номинальные значения тока токоизмерительных клещей повышенной точности из комплекта поставки (через запятую), |
|
- ХХБТТ |
- номинальные значения тока блоков трансформаторов тока из комплекта поставки (через запятую), |
|
- ХТР |
- номинальные значения тока устройства поверки трансформаторов тока УПТТ и прибора для измерения нагрузки трансформаторов ПИНТ (через запятую). |

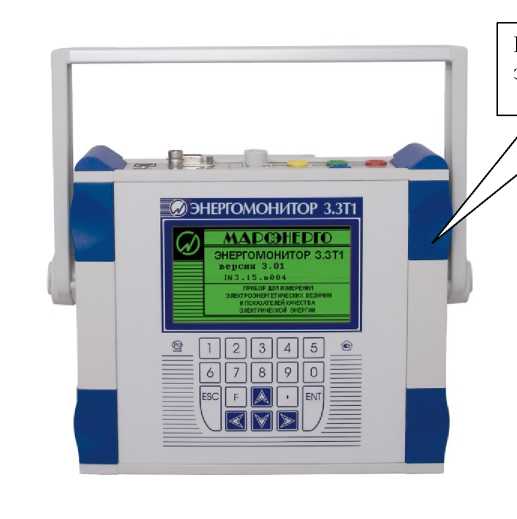

Общий вид Приборов ЭМ-3.3Т1 и место пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
ЭНЕРГОМОНИТОР З.ЗТ1
s ГПГ^ГЯИ1Г^1 ® Ё1И ИЕН HIE
МДРОНЕРГО
ЭНЕРГОМОНИТОР З.ЗТ1 версия 3.01 lH3.15.neO4 _____
ПРИБОР ДЛИ ИШЕРЕНИЯ
ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ ВЕЛИЧИН И ПОКЮЯГЕЛЕЙ ОТЧЕСТВА ЭЛЕКТРИЧЕСЮЙ ЭНЕРГИИ
Место нанесения знака поверки
Рисунок 1 - Общий вид Прибора 3.3 Т1
Программное обеспечениеВ Приборах ЭМ-3.3Т1 все измерения, вычисления и управление работой выполняет встроенное программное обеспечение (ВПО).
Установка ВПО производится на предприятии-изготовителе.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.
ВПО защищено от случайных и преднамеренных изменений, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений.
Приборы выполняют самодиагностику и обеспечивают защиту от несанкционированного доступа к информации и управлению. В приборах ЭМ-3.3Т1 предусмотрена трехуровневая система паролей, определяющая доступ к соответствующим режимам работы.
Уровень защиты программного обеспечения Прибор ЭМ-3.3Т1 «средний» в соответствии с Р50.2.077-2-14.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
ВПО "ЭНЕРГО-МОНИТОР-3.3" |
|
Идентификационное наименование ПО |
EM33T1 |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.01 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Измеряемая величина |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
|
Действующее (среднеквадратическое) значение переменного напряжения (U), В |
от 0,01Ин до 1,5ин |
относительная ±[0,1+0,01((ин/и)-1)] % |
ин = 60 (100), 120 (200), 240 (415) В |
|
Действующее значение напряжения первой гармоники (U1), В |
от 0,01ин до 1,5ин |
относительная ±[0,2+0,02((ин/и)-1)] % | |
|
Напряжение постоянного тока (Udc), В |
от 0,01ин до 1,5ин |
относительная ±[0,2+0,02((ин/и)-1)] % | |
|
Действующее (среднеквадратическое) значение переменного тока (I), А |
от 0,0051н до 1,51н* от 0,051н до 1,51н** *** от 0,051н до 1,51н |
относительная ±[0,1+0,01((1н/1)-1)] % * ±[0,5+0,05((1н/1)-1)] % ** ±[1,0+0,05((1н/1)-1)] % *** |
Номинальные значения измеряемых действующих значений переменного тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки (БТТ, токоизмерительные клещи, УПТТ) из ряда 0,1; 1; 0,5; 5; 10; 50; 100; 300; 500; 1000; 3000 А. |
|
Действующее значение тока первой гармоники (I1), А |
от 0,011н до 1,51н* * от 0,051н до 1,51н** *** от 0,051н до 1,51н |
относительная ±[0,2+0,02((1н/1)-1)] % * ±[0,5+0,05((1н/1)-1)] % ** ±[1,0+0,05((1н/1)-1)] % *** | |
|
Фазовый угол между фазными напряжениями первых гармоник (фи), градус |
от 0 до 360 |
абсолютная ±0,1 |
0,2ин < U < 1,5Un |
|
Фазовый угол между напряжением и током первой гармоники одной фазы (фит), градус |
от 0 до 360 |
абсолютная ±0,2 * ±0,5 ** ±0,5 *** |
0,2 1н < I < 1,5Ib 0,2ин < и < 1,5ин |
|
Измеряемая величина |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
|
Фазовый угол между фазным напряжением и током n-ой гармоники n от 2 до 40, (фи1(п)), градус |
от 0 до 360 |
абсолютная |
Только для Приборов с БТТ и Приборов повышенной точности |
|
с токоизмерительным и клещами Р(П) > 0,003IhUh 0,1 Ih < I < 1,5 Ih 2 % < K(n) < 15 % | |||
|
* ** ±1,0 * ±3,0 ** * ** ±3,0 ±6,0 |
2 < n < 10 11 < n < 40 | ||
|
Активная электрическая мощность (Р), Вт |
от 0,01IhUh до 1,5Ih 1,2Uh |
относительная ±0,1 % * ±0,5 % ** ±1,0 % *** * ±0,2 % * |
КР = 1 0,1 Ih < I < 1,5 Ih 0,01 Ih < I < 0,1 Ih |
|
±0,15 % * ±1,0 % ** ±2,0 % *** * ±0,25 % * |
КР от 0,5инд. до 1 от 1 до 0,5Семк. 0,1 Ih < I < 1,5 Ih 0,02 Ih < I < 0,1 Ih | ||
|
±[0,25+0,02((Ph/P)-1)] % * ±[1,0+0,1((Ph/P) -1)] % ** ±[2,0+0,1((Ph/P)-1)] % *** |
КР от 0,2инд. до1 от 1 до 0,2емк. 0,1 Ih < I < 1,5 Ih | ||
|
Реактивная электрическая мощность (Q), вар рассчитывается тремя методами: Qi=V(S2-P2), Q2=U-I-si^, Q3 - метод перекрестного включения (для трехфазных сетей) |
от 0,01IhUh до 1,5Ih 1.2Uh |
относительная ±0,3 % * ±1,0 % ** ±2,0 % *** |
Кр от 0,45Lинд. до 0 от 0 до -0,45Семк. Кр от 0,45Семк. До от 0 до -0,45Lинд. 0,1 Ih < I < 1,5 Ih Кр от 0,86Lинд.ДO 0 от 0 до -0,86Семк. Кр от 0,86Семк. до 0 от 0 до -0,86Lинд. |
|
±0,5 % * ±2,0 % ** ±4,0% *** |
0,1 Ih < I < 1,5 Ih |
|
Измеряемая величина |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
|
Полная электрическая мощность (S), ВА |
от 0,011нин до 1,51н 1,2Ин |
относительная ±0,2 % * ±1,0 % ** ±2,0 % *** |
от 0,1IhUh до 1,51н 1,2Ин |
|
* ±2,0 % * ±2,0 % ** ±4,0 % *** |
от 0,01 1нИн до 0,1 I.U.. от 0,05 1нин до 0,1 I.U.. | ||
|
Коэффициент мощности (КР) |
от -1,0 до +1,0 |
абсолютная * ±0,02 * |
от 0,011нин до 1,51н 1,5Ин |
|
±0,05 ** ±0,05 *** |
от 0,051нин до 1,51н 1,5Ин | ||
|
Частота переменного тока (f), Гц |
от 45 до 75 |
абсолютная ±0,01 |
0,11н < I < 1,51н 0,1Ub < и < 1,5Ин |
|
Отклонение частоты (Af), Гц |
от -5 до +25 |
абсолютная ±0,01 |
0,11н < I < 1,51н 0,1ин < U < 1,5ин |
|
Установившиеся отклонение напряжения (6Uy), % |
от -100 до +40 |
абсолютная ±0,2 | |
|
Коэффициент несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (К0и), % |
от 0 до 50 |
абсолютная ±0,2 | |
|
Коэффициент искажения синусоидальности кривой напряжения (Ки), % |
от 0 до 49,9 |
абсолютная ±0,05 относительная ±5,0 % |
Ки < 1,0 Ки > 1,0 |
|
Коэффициент n-ой гармонической составляющей напряжения, n от 2 до 40 (Ки(п)), % |
от 0 до 49,9 |
абсолютная ±0,05 относительная ±5,0 % |
Ки(п) < 1,0 Ки(п) >1,0 |
|
Коэффициент искажения синусоидальности тока (К), % |
от 0 до 49,9 |
абсолютная ±0,1 относительная ±10,0 % |
KI < 1,0 Ki > 1,0 |
|
Коэффициент n-ой гармонической составляющей тока, n от 2 до 40 (KI(n) ), % |
от 0 до 49,9 |
абсолютная ±0,1 относительная ±10,0 % |
KI(n) < 1,0 Ki(n) > 1,0 |
|
Измеряемая величина |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
|
Активная электрическая мощность n-ой гармоники n от 1 до 40 (Р(П) ), Вт |
от 0,0031нин до 0,11н ин |
относительная |
Только для Приборов с БТТ и Приборов повышенной точности с токоизмерительным и клещами 0,1 1н < I < 1,5 1н 2% < K(n) |
|
±5,0 % * ±10,0 % ** |
КР = 1 | ||
|
±5,0 % * ±10,0 % ** ±10,0 % * ±20,0 % ** |
КР от 0,5инд. до 1 от 1 до 0,5Семк. 2 < n < 10 11 < n < 40 | ||
|
Ток прямой последовательности (I1(1)), нулевой последовательности (I0(1)) и обратной последовательности (I2(1)), A |
от 0 до 1н |
абсолютная ±0,002 1н * ** ±0,01 1н ±0,02 1н *** |
0,01 1н < I < 1,5 1н |
|
Напряжение прямой последовательности (U1(1)), нулевой последовательности (U0(1)) и обратной последовательности (U2(1)), В |
от 0 до ин |
абсолютная ±0,002 ин | |
|
Активная мощность прямой последовательности (P1(1)), нулевой последовательности (P0(1)) и обратной последовательности (P2(1)), Вт |
от О,011нин до 1,51н ин |
абсолютная ±0,0025Рн * ** ±0,01Рн ±0,02Рн *** |
0,1 1н < I < 1,5 1н |
|
Фазовый угол между напряжением и током прямой последовательности (ф1и1), между напряжением и током нулевой последовательности (ф0и1) и между напряжением и током обратной последовательности (ф2и1), градус |
от 0 до 360 |
не нормируются | |
|
Длительность провала напряжения (Atn), с |
от 0,02 |
абсолютная ±0,02 |
49 Гц < f < 51 Гц |
|
Измеряемая величина |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
|
Глубина провала напряжения (5Un),% |
от 10 до 100 |
относительная ±10,0 % |
49 Гц < f < 51 Гц |
|
Коэффициент временного перенапряжения (Кпер и), отн. ед. |
от 1,10 до 7,99 |
относительная ±2,0 % |
49 Гц < f < 51 Гц |
|
Длительность временного перенапряжения (Д1пер), с |
от 0,01 |
абсолютная ±0,02 |
49 Гц < f < 51 Гц |
|
Кратковременная доза фликера |
от 0,25 до 10 |
относительная ±5,0 % |
49 Гц < f < 51 Гц AU/U < 20% при колебаниях напряжения имеющих форму меандра |
|
Амплитудная погрешность измерительных трансформаторов напряжения (Afu), % |
от 0,1 до 100 |
абсолютная ±(0,02 +0,02|Afu |) |
0,8 ин < U < 1,5 ин |
|
Угловая погрешность измерительных трансформаторов напряжения (A5u), мин |
от 0,1' до 180 о |
абсолютная ±(1,0 + 0,1|ASu|) |
0,8 ин < U < 1,5 ин |
|
Амплитудная погрешность измерительных трансформаторов тока (6fi), % |
от 0,1 до 100 |
абсолютная ±(0,02 +0,02| 5fi |) |
0,01 1н < I < 1,5 1н |
|
Угловая погрешность измерительных трансформаторов тока (A6i), мин |
от 0,2 ' до 180 о |
абсолютная ±(1,0 + 0,1|A 5i |) |
0,01 1н < I < 1,5 1н |
|
Полная мощность нагрузки, В^А ТТ ТН |
от 12 до 100 от 10 до 1200 |
относительная ±2,0 % ±2,0 % | |
|
Тангенсу |
от 0 до 8 |
абсолютная ±[0,005+0,003(tg^)2]* О ** ±[0,02+0,015(tg^)2] о ±[0,02+0,015(tg^)2] |
от 0,011нин до 1,51н 1,2ин |
|
Пиковое значение напряжения, В |
от 0,Шн до 2,Шн |
приведённая ±0,2 % |
В полосе от 0,6 до 2,0 кГц, включ.: Кг < 30 %, K(n) < 10 % |
|
Измеряемая величина |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
|
Амплитудное значение напряжения, В |
от 0,Шн до 2,Шн |
относительная ±[0,2 + 0,02|2ин/и-1|] % ±[0,5 + 0,05|2Ин/и-1|] % |
В полосе от 0,6 до 2,0 кГц: Кг < 30 %, K(n) < 10 % f < 400 Гц 400 Гц < f < 600 Гц |
|
Текущее время |
абсолютная ±2 с/сутки |
В диапазоне температур от 10 до 35 оС | |
|
Пределы дополнительной абсолютной погрешности хода часов в рабочем диапазоне температур, с/сутки°С, не более |
±0,05 | ||
|
Пределы дополнительной относительной погрешности при измерении активной мощности, вызванной изменением напряжения питания, % |
±0,25 6 |
6- пределы основной относительной погрешности | |
|
Пределы дополнительной относительной погрешности при измерении активной мощности, вызванной самонагревом прибора, % |
± 0,5 6 | ||
|
Пределы дополнительной относительной погрешности при измерении активной мощности, вызванной несимметричной нагрузкой, % |
±0,5 6 | ||
|
Пределы дополнительной относительной погрешности при измерении активной мощности, вызванной обратным чередованием фаз, % |
±0,25 6 | ||
|
Пределы дополнительной относительной погрешности при измерении активной мощности, вызванной несимметрией напряжений, % |
±0,5 6 |
|
Измеряемая величина |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
|
Пределы дополнительной относительной погрешности при измерении активной мощности, вызванной наличием гармоник в цепях напряжения и тока, % |
±2,0 6 | ||
|
Пределы дополнительной относительной погрешности при измерении активной мощности, вызванной измением частоты испытательного сигнала, % |
±0,5 6 | ||
|
Пределы дополнительной относительной погрешности при измерении активной мощности, вызванной наличием субгармоник в цепях тока, % |
±3,0 6 | ||
|
Пределы дополнительной относительной погрешности при измерении активной мощности, вызванной изменением температуры окружающей среды, %/К° |
±0,05 6 | ||
|
* Для Прибора ЭМ-3.3Т1 с блоком трансформаторов тока. ** Для Прибора ЭМ-3.3Т1 повышенной точности с токоизмерительными клещами. *** Для Прибора ЭМ-3.3Т1 обычной точности с токоизмерительными клещами. Отсутствия знаков *, **, *** означает, что данное значение действительно для Приборов ЭМ-3.3Т1 обычной и повышенной точности с токоизмерительными клещами и для Приборов ЭМ-3.3Т1 с блоком трансформаторов тока. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность по цепи переменного тока, В^А, не более |
20 |
|
Потребляемая мощность по цепи постоянного тока при напряжении 12 В (от адаптера питания или УЗП), В^А, не более |
8 |
|
Габаритные размеры, мм, не более | |
|
длина |
250 |
|
ширина |
280 |
|
высота |
80 |
|
Степень защиты корпуса |
IP 40 |
|
Масса, кг, не более |
2,0 |
|
Условия эксплуатации: о - температура окружающего воздуха, С |
от -20 до +55 |
|
- относительная влажность воздуха, не более, % |
90 при 30 оС |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 70 до 106,7 |
|
(от 537 до |
|
800) | |
|
Среднее время наработки на отказ (То), ч |
44000 |
|
Средний срок службы, лет |
10 |
Электропитание Прибора ЭМ-3.3Т1 осуществляется от сети переменного тока от 100 до 264 В, 50 ± 5 Гц, через адаптер питания и устройство зарядно-питающее (в состав которого входит аккумуляторная батарея) постоянным напряжением 12 В.
Возможно расширение сервисных функций Прибора ЭМ-3.3Т1 в части увеличения объема архивируемой информации, выбора неравномерных интервалов усреднения по времени суток, построения графиков нагрузки и регистрации параметров окружающей среды в соответствии с договором поставки.
Знак утверждения типа наносится на титульных листах эксплуатационной документации типографским способом и на лицевой панели прибора методом шелкографии.
Комплектность средства измеренийТаблица 4 - Комплектность Прибора ЭМ-3.3Т1»
|
Наименование |
Обозначение |
Кол-во |
|
Прибор «Энергомонитор-3.3Т1» |
МС3.055.028 |
1 шт. |
|
Адаптер питания Прибора ЭМ-3.3Т1с кабелем 220 В (иВЫХ = 16 В, |
МС2.087.010 |
1 шт. |
|
Кабель для связи с ПК по RS-232 |
МС6.705.003 |
1 шт. |
|
Кабель для связи с ПК по USB |
1 шт. | |
|
Программное обеспечение «Энергомониторинг» |
МС0002-021 |
1 диск |
|
Руководство по эксплуатации |
МС3.055.028 РЭ |
1 экз. |
|
Методика поверки |
МС3.055.028 МП |
1 экз. |
|
Упаковка |
МС4.170.001 |
1 шт. |
|
Дополнительные принадлежности: * | ||
|
Устройство зарядно-питающее УЗП (иВЫХ = 12 В, 1ВЫХ = 0.8 А) |
МС2.087.012 |
1 шт. |
|
Щупы тестерные (4 цвета) |
4 шт. | |
|
Блок трансформаторов тока 1н= 0.5 А |
МС4.728.003-03 |
1 шт. |
|
Блок трансформаторов тока 1н= 5.0 А |
МС4.728.003-04 |
1 шт. |
|
Блок трансформаторов тока 1н= 50 А |
МС4.728.003-02 |
1 шт. |
|
Кабель «Ток-Т» |
МС6.705.001 |
1 шт. |
|
Клещи токоизмерительные 5 A |
3 шт. | |
|
Клещи токоизмерительные 10 A |
3 шт. | |
|
Шунт 10 A |
МС5.064.001-04 |
1 шт. |
|
Клещи токоизмерительные 50 A |
3 шт. | |
|
Шунт 50 A |
МС5.064.001-02 |
1 шт. |
|
Клещи токоизмерительные 100 A |
3 шт. | |
|
Шунт 100 A |
МС5.064.001-01 |
1 шт. |
|
Клещи токоизмерительные 500 A |
3 шт. | |
|
Шунт 500 A |
МС5.064.001-03 |
1 шт. |
|
Клещи токоизмерительные 1000 A |
3 шт. | |
|
Шунт 1000 A |
МС5.064.001 |
1 шт. |
|
Клещи токоизмерительные 300/3000 A |
3 шт. | |
|
Кабель «Ток-К» |
МС6.705.002 |
1 шт. |
|
Устройство фотосчитывающее УФС-Э |
МС3.811.002 |
1 шт. |
|
Устройство фотосчитывающее УФС-И |
МС3.811.001 |
1 шт. |
|
Пульт формирования импульсов ПФИ |
МС2.084.001 |
1 шт. |
|
Устройство поверки трансформаторов тока УПТТ (с адаптером питания +12 В) |
МС2.746.001 |
1 шт. |
|
Прибор для измерения нагрузки трансформаторов ПИНТ |
МС2.746.002 |
1 шт. |
|
Устройство поверки трансформаторов напряжения УПТН |
МС5.176.002 |
1 шт. |
|
Блок коммутации БК 10-3000 |
МС5.282.006 |
1 шт. |
|
Программное обеспечение «Осциллоскоп» |
МС0002-022 |
1 диск |
|
* Дополнительные принадлежности поставляются в соответствии с договором поставки. Номенклатура дополнительных принадлежностей может изменяться и расширяться. | ||
Поверка осуществляется по электроэнергетических «Энергомонитор-3.3Т1».
документу величин и Методика
МС3.055.028 показателей поверки с
МП "Прибор для измерений качества электрической энергии изменением 1", утвержденному г.
ФГУП «ВНИИМ им. Д.И. Менделеева» 30 октября 2019
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.1К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39138-08;
- калибратор программируемый П320, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 7493-70;
- устройство поверки измерительных трансформаторов К535, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 9642-84.
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки в виде мастичной пломбы наносится на винт крепления крышки, расположенный под декоративной заглушкой, как показано на рисунке 1.
Сведения о методиках (методах) измерений приведены в:- руководстве по эксплуатации МС3.055.028 РЭ. «Прибор для измерений
электроэнергетических величин и показателей качества электрической энергии
«Энергомонитор-3.3Т1».
- методике выполнения измерений параметров нагрузки и вторичных цепей трансформаторов тока и напряжения прибором Энергомонитор 3.3Т1 в условиях эксплуатации, свидетельство № 2203/131А-00340 от 17.04.2007.
Нормативные и технические документы, устанавливающие требования к приборам для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.767-2011 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1106 Гц
ГОСТ Р 8.648-2015 ГСИ Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2Л109 Гц
ГОСТ 8.551-2013 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ТУ 4220-30-49976497-2007 Прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1». Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Марс-Энерго» (ООО «НПП «Марс-Энерго»)
ИНН 7826694683
Адрес: 199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, пом.40Н Тел./факс: (812) 327-21-11, (812) 309-03-56
E-mail: mail@mars-energo.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ18 декабря 2019 г. Ко 3028
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 34446 «Приборы для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-З.ЗТ1» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Н1111 Марс-Энерго» от И ноября 2019 г. № 401 приказываю:
-
1. Внести изменения в описание типа на приборы для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-З.ЗТ1», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 39952-08, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить методику поверки по документу МС.3.055.028 МП с изменением № 1 «Приборы для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.ЗТ1», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30 октября 2019 г., и распространить действие документа на приборы для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.ЗТ1», находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 34446 «Приборы для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.ЗТ1», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 39952-08, в связи с внесением изменений в документ на методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
----------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: ООЕЮ36Е1B07EDFB80EA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11,2020
\______________/
