МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

28 июня 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений,

  утвержденыБтта—приказ спя—Миниы срыва—промышленности и торговли Российской Фе; ерац®Ж^э2К^Ж^®2ЙЖ^Ж^906.

  5. Контроль за испол; [енЙШтатВДдаМтеШяю

  за собой.

СВЕДЕНИЯ О СЕРТИФИКАТЕЭП

Заместитель Руководителя

Сертификат: 029D109BOQOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «28» июня 2022 г. № 1582

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2022 г. №1582

Регистрационный № 72107-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры газа термомассовые MT100M

Расходомеры газа термомассовые MT100M (далее - расходомеры) предназначены для измерения массового (объемного) расхода и массы (объема) различных газов.

Описание средства измерений

Принцип действия расходомера основан на принципе термальной дисперсии. Расходомеры состоят из первичного преобразователя (сенсор) и вторичного преобразователя (электронный блок). Маломощный нагреватель создает разность температур между двумя термопреобразователями путем нагрева одного из них на температуру выше температуры процесса. Разность температур прямопропорциональна массовому расходу газа. Электронный блок преобразовывает информацию о разности температур в выходной сигнал. Сигнал от ненагреваемого термопреобразователя, входящего в состав первичного преобразователя, используется для определения температуры процесса.

Для определения объемного расхода и объема газа используется пересчет по плотности газа путем ввода в электронный блок условно-постоянных значений состава газа.

Электронный блок имеет встроенный дисплей и клавиатуру для настройки, программирования, и индикации текущего массового(объемного) расхода и массы(объема) газа.

Расходомер выпускается в погружном исполнении.

Для защиты от несанкционированного доступа расходомеры пломбируются с помощью пломбы. Заводской номер наносится на заводскую табличку методом лазерной гравировки.

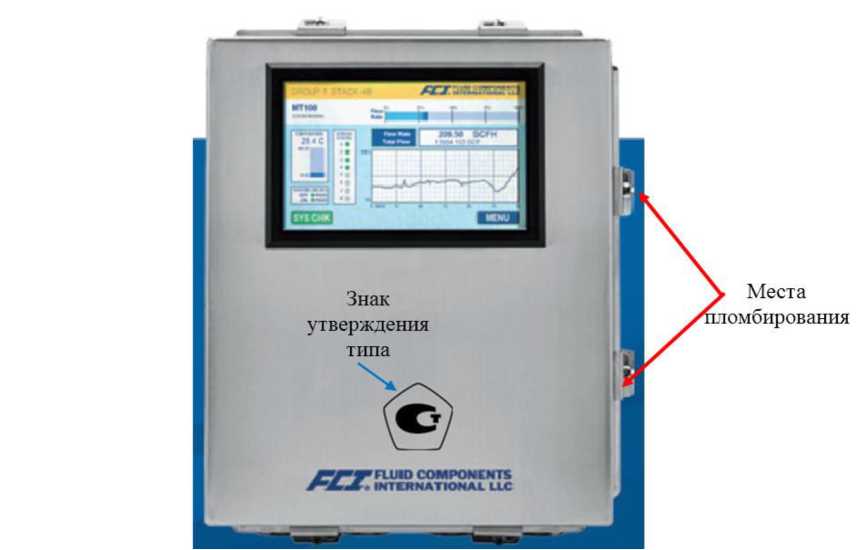

Рисунок 1 - Схема пломбировки и место нанесения знака утверждения типа вторичного преобразователя расходомера газа MT100М

Место пломбирования

Знак утверждения типа

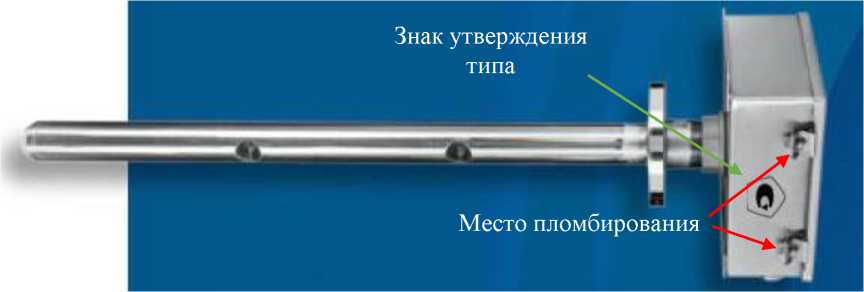

Рисунок 2 - Схема пломбировки и место нанесения знака утверждения типа первичного преобразователя расходомера газа MT100M

Программное обеспечение

Программное обеспечение является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.

Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без кода доступа.

Все программное обеспечение счетчика является метрологически значимым.

Идентификационные данные встроенного программного обеспечения (ПО) приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО- «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики счетчиков приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Продолжение таблицы 3

наносится на корпус расходомеров и на титульный лист руководства по эксплуатации в центре типографическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в п. 1 «Руководство по настройке, эксплуатации и поиску неисправностей. Расходомеры газа термомассовые МТ100М»

Приказ Росстандарта от 11.05.2022 № 1133 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа.

Техническая документация фирмы Fluid Components International LLC (FCI), США

Fluid Components International LLC (FCI), США

Адрес: 1755 La Costa Meadows Drive. San Marcos, California, 92078 USA

Телефон: 760-744-6950

E-mail: stevec@fluidcomponents.com

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-cайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2022 г. №1582

Лист № 1 Регистрационный № 75138-19                                           Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа микротермальные СМТ

Счетчики газа микротермальные СМТ предназначены для прямых измерений объема воздуха или природного газа по ГОСТ 5542-2014 в единицах объёма, приведённого к стандартным условиям (температура плюс 20 °С, давление 101,3 кПа).

Описание средства измерений

Принцип действия счетчиков газа микротермальных СМТ основан на измерении смещения градиента температуры нагретого участка чувствительного элемента измерительного модуля, расположенного в потоке измеряемой среды. Смещение градиента температуры зависит от массового расхода природного газа и его теплофизических свойств, таких как теплопроводность, теплоемкость и плотность. Расчет объемного расхода осуществляется с помощью специальной корректирующей функции - К-фактора, вычисление которого производится микроконтроллером модуля. Алгоритм вычисления К-фактора представляет собой аналитическую модель, основанную на тепловых свойствах газов, которая позволяет определить значения параметров измеряемого газа - плотность, теплоемкость и теплопроводность, через аналогичные параметры опорного газа, в качестве которого используется воздух.

Счетчики газа микротермальные СМТ состоят из измерителя расхода газа и электронного отсчетного устройства, объединенных в единую конструкцию. В состав электронного отсчетного устройства входят плата микроконтроллера с установленным на ней цифровым индикаторным табло, оптический канал передачи данных и литиевые батареи для питания электронного блока. В состав измерителя расхода газа входят герметичный корпус и установленный в нём измерительный модуль серии SGM60xx, в котором реализован алгоритм измерения объемного расхода, приведенного к стандартным условиям, а также конструкционные элементы защиты от внешних несанкционированных воздействий.

Счетчики газа микротермальные СМТ выпускаются в следующих типоразмерах: G4, G6, G10, G16, G25, G40, которые отличаются диапазоном измерений объемного расхода газа, приведенного к стандартным условиям.

Счетчики газа микротермальные СМТ выпускаются в следующих исполнениях: СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ, СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ, которые отличаются функциональными возможностями и габаритными размерами.

Счетчики газа микротермальные СМТ могут выпускаться в модификации У, которая отличается повышенной точностью.

Счетчики газа микротермальные СМТ в исполнении СМТ-А типоразмеров G4, G6, G10 имеют оптический интерфейс или BlueTooth.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт типоразмеров G4, G6, G10 имеют оптический интерфейс, встроенный модем связи GPRS либо NBiOT.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт-К типоразмеров G4, G6, G10 имеют оптический интерфейс, встроенный модем связи GPRS либо NBiOT, встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт-ДКЗ типоразмеров G4, G6, G10 имеют оптический интерфейс, встроенный модем связи GPRS либо NBIoT, внешний интерфейс для подключения датчиков контроля загазованности помещения, встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс типоразмеров G4, G6, G10, G16, G25, G40 имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBiOT

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс-К типоразмеров G4, G6, G10, G16, G25 имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBiOT, встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс-ДКЗ типоразмеров G4, G6, G10, G16, G25 включают в себя оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBiOT, внешний интерфейс для подключения датчиков контроля загазованности помещения, встроенный запорный клапан.

Встроенный запорный клапан предназначен для перекрытия потока газа через счетчик газа микротермальный СМТ. Встроенный запорный клапан управляется от датчиков контроля загазованности, внутренних команд или дистанционно.

Счетчики газа микротермальные СМТ имеют архивы часового и суточного потребления газа, архивы событий и изменений.

Структура условного обозначения счетчиков газа микротермальных СМТ:

CMT-[1]-[2]-G[3]-[4]-[5]-[6], где:

• [1] - исполнение А, Смарт, Комплекс;

• [2] - модификация: К - со встроенным запорным клапаном, ДК3 - со встроенным запорным клапаном и интерфейсом для подключения датчиков контроля загазованности помещения;

• [3] - типоразмер: G4, G6, G10, G16, G25, G40;

• [4] - У - повышенная точность;

• [5] - 2 - специальное исполнение присоединительных фланцев;

• [6] - NB-IoT - интерфейс.

Общий вид счетчиков газа микротермальных СМТ представлен на рисунках 1-7.

Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунках 8, 9. Пломбировку счетчиков газа микротермальных СМТ в исполнениях СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ при первичной поверке осуществляют нанесением знака поверки давлением клейма на специальной мастике в чашке винта крепления корпуса электронного отсчетного устройства. Пломбировку счетчиков газа микротермальных СМТ в исполнениях СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ при первичной поверке осуществляют нанесением знака поверки давлением клейма на специальной мастике в чашке винта крепления корпуса электронного отсчетного устройства и давлением клейма на навесной свинцовой пломбе. Пломбировку при периодической поверке осуществляют нанесением знака поверки в виде наклейки или давлением клейма на специальной мастике в чашке винта крепления или давлением клейма на навесной свинцовой пломбе. Заводской номер, состоящий из арабских цифр, наносится на маркировочную наклейку методом печати на боковой части электронного отсчетного устройства. Место нанесения заводского номера и знака поверки представлено на рисунке 10.

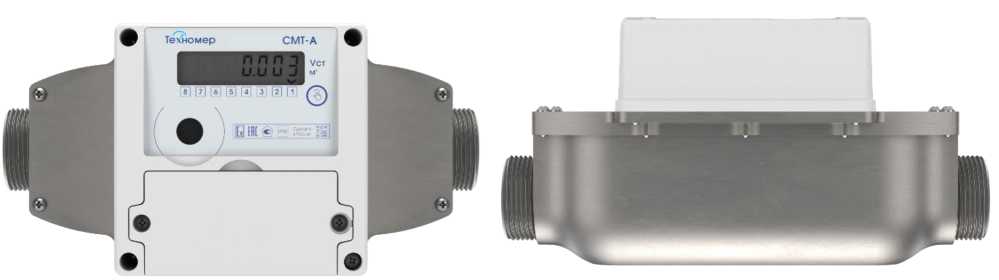

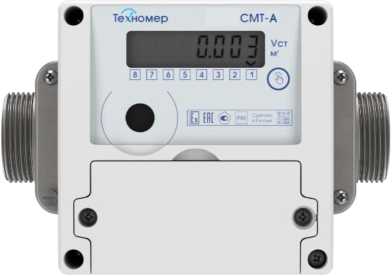

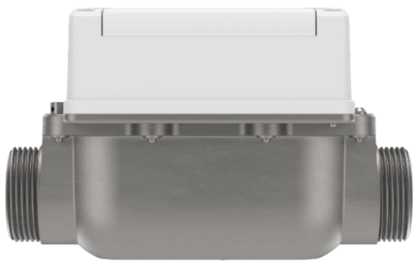

Рисунок 1 - Общий вид счетчиков газа микротермальных СМТ в исполнении СМТ-А типоразмеров G4, G6

Рисунок 2 - Общий вид счетчиков газа микротермальных СМТ в исполнении СМТ-А типоразмера G10

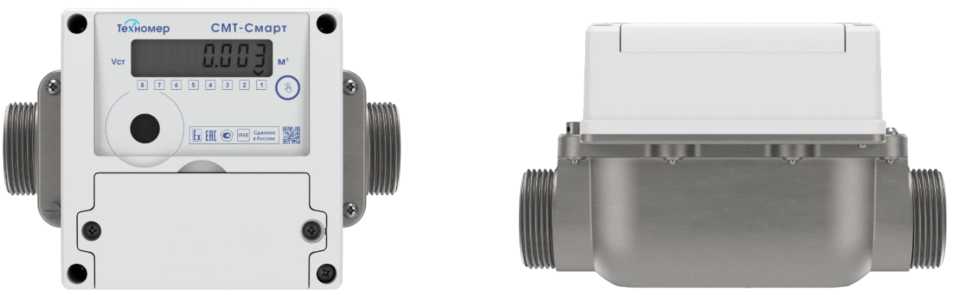

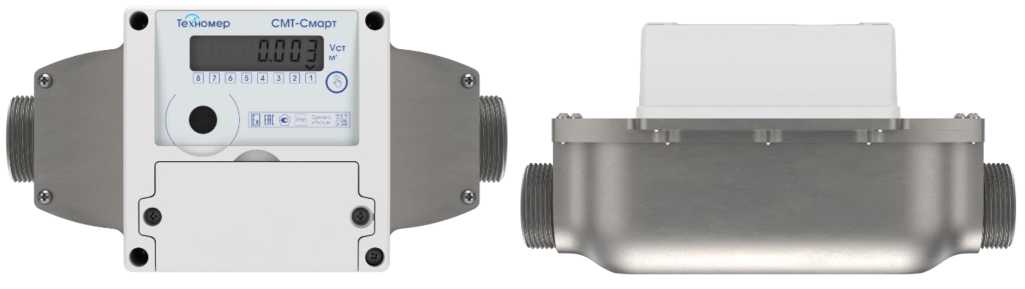

Рисунок 3 - Общий вид счетчиков газа микротермальных СМТ в исполнении СМТ-Смарт типоразмеров G4, G6

Рисунок 4 - Общий вид счетчиков газа микротермальных СМТ в исполнениях СМТ-Смарт-GIO и счетчиков газа микротермальных СМТ в исполнении СМТ-Смарт-К типоразмеров G4, G6, G10

Рисунок 5

Общий вид счетчиков газа микротермальных СМТ в исполнении СМТ-Смарт-ДКЗ типоразмеров G4, G6, G10

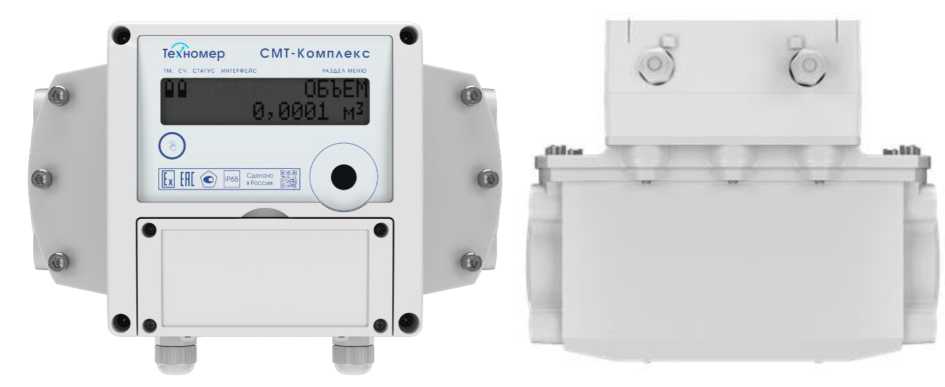

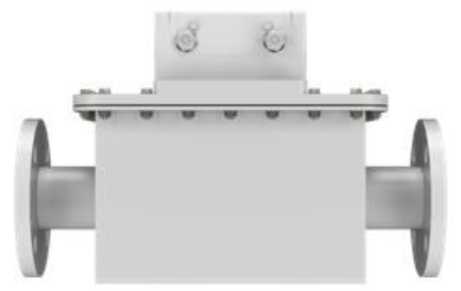

Рисунок 6 - Общий вид счетчиков газа микротермальных СМТ в исполнениях СМТ -Комплекс, СМТ Комплекс-К, СМТ-Комплекс-ДКЗ типоразмеров G4, G6, G10, G16, G25

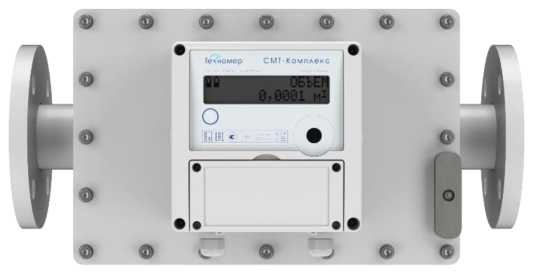

Рисунок 7 - Общий вид счетчиков газа микротермальных СМТ в исполнениях

СМТ-Комп l 1екс-(.т4С). СМТ-Комплекс^40-2

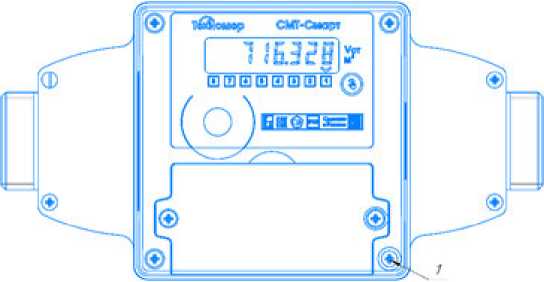

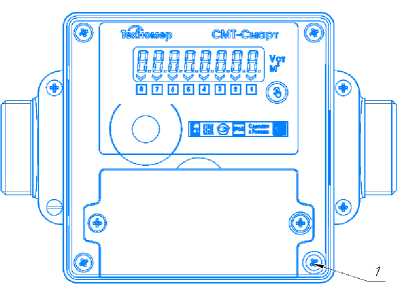

Рисунок 8 - Схема пломбировки от несанкционированного доступа исполнений СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ (1 - места нанесения знака поверки)

Исполнение СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ

типоразмеров G4 - G25

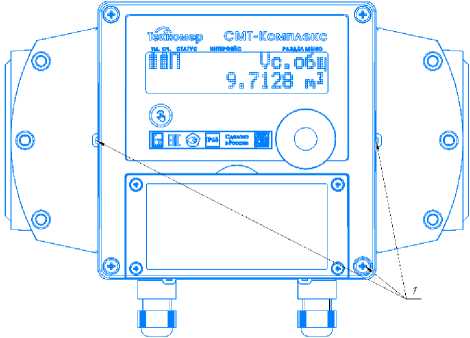

Рисунок 9 - Схема пломбировки от несанкционированного доступа исполнения СМТ-Комплекс (1 - места нанесения знака поверки)

микротерм альный

СМТСмарт-Ge-y

I II 1111 II IIIIII II I III -w*

10221110301

Знак утверждения типа

СМТ-Смарт

Техномер

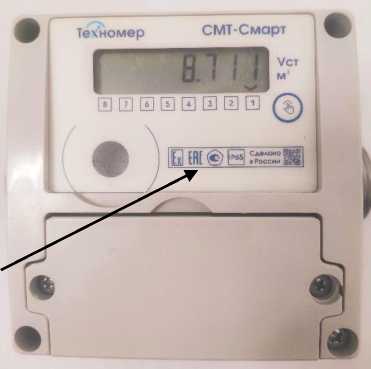

Рисунок 10 - Место нанесения заводского номера и знака утверждения типа

Встроенное программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.

Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения. Доступ к настройке параметров, влияющих на метрологические характеристики, возможен только при открытом «калибровочном замке». «Калибровочный замок» - кнопка на электронной плате счетчика, доступ к которой возможен только при нарушении пломбы поверителя. Открытие и закрытие «калибровочного замка» фиксируется записью в архиве счетчика газа микротермального СМТ. После изменения значений, относящихся к калибровочным настройкам, «калибровочный замок» закрывается нажатием кнопки или автоматически через два часа. Изменение значений фиксируется в архиве. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус электронного блока методом, принятым у изготовителя, и по центру титульных листов паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерения

Таблица 4 - Комплектность средства измерений

приведены в разделе 2.5 руководства по эксплуатации ТМР.407282.002-01 РЭ, ТМР.407282.002-02 РЭ, ТМР.407282.002-03 РЭ, ТМР.407282.002-05 РЭ, ТМР.407282.002-06 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 2939-63 Газы. Условия для определения объема

ГОСТ 5542-2014 Газы горючие природные промышленного и коммунально-бытового назначения. Технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

ТМР.407282.002 ТУ. Счетчики газа микротермальные СМТ. Технические условия

Общество с ограниченной ответственностью «Техномер» (ООО «Техномер») ИНН5243026514

Адрес: 607220, г. Арзамас, Нижегородская область, ул. Калинина, 68 Телефон:(83147) 7-66-74, факс (83147) 7-66-74

E-mail: info@tehnomer.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ООО ЦМ «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015
