МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФВДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 апреля 2020 г.                                                     801

________ №______

Москва

О внесении изменений в описание типа на денситометры ДНС-2

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «НПО «ИНТРОТЕСТ» от 17 февраля 2020 г. № 184-П5, приказываю:

  • 1. Внести изменения в описание типа на денситометры ДНС-2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 18763-04, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению государственного надзора и контроля (А. М. Кузьмину), ФГУП «ВНИИМС» (А. Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя^

    Приказ Росстандарта №801 от 22.04.2020, https://oei-analitika.ru

    С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится е системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOF880EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

Приказ Росстандарта №801 от 22.04.2020, https://oei-analitika.ru


Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» апреля 2020 г. № 801

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Денситометры ДНС-2

Назначение средства измерений

Денситометры ДНС-2 (далее по тексту - денситометры) предназначены для измерений визуальной диффузной оптической плотности черно-белых фотоматериалов на прозрачной подложке и радиографических снимков.

Описание средства измерений

Принцип действия денситометров основан на преобразовании светового потока после взаимодействия с исследуемым материалом в электрический сигнал. Осуществляется преобразование первичного сигнала с фотодатчика FD2, пропорционального световому потоку, в значения оптических плотностей исследуемого материала, представленных на экране дисплея прибора в цифровом виде.

Конструктивно денситометры состоят из прямоугольного корпуса для переносимой аппаратуры изготовленного из высокопрочного негорючего ABS-пластика с датчиком, и обеспечивает степень защиты от доступа к опасным частям, попадания внешних твердых предметов и воды внутрь корпуса IP40 по ГОСТ 14254-2015.

Общий вид денситометров с обозначением места нанесения знака поверки представлен на рисунке 1.

Место нанесения знака поверки

Место нанесения маркировки

Рисунок 1 -Общий вид денситометров с обозначением места нанесения маркировки и знака

Приказ Росстандарта №801 от 22.04.2020, https://oei-analitika.ru

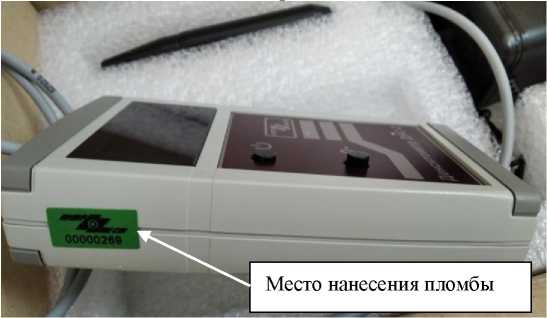

Место нанесения пломбы

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Конструкция денситометра обеспечивает ограничение доступа с целью предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. Обеспечивается пломбирование корпуса типографским способом с нанесением защитного полимерного покрытия на табличке, закрепляемой методом наклейки на поверхность денситометра.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон     измерений     диффузной     оптической     плотности

при яркости экрана источника света (негатоскопа) (70000 ± 20000) кд/м2, Б

от 0,01 до 4,00

Пределы допускаемой абсолютной погрешности измерений диффузной оптической плотности, Б

в диапазоне от 0,01 до 2,00 Б включ.

в диапазоне св. 2,00 до 4,00 Б

±(0,02Di+0,02)

±(0,03Di+0,02)

Примечание: Di - значение оптической плотности i-й меры

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Освещенность рабочего места для эксплуатации в помещениях лабораторного типа, лк, не более

100

Время выхода на рабочий режим, мин, не более

3

Степень защиты, обеспечиваемая оболочкой, от доступа к опасным частям, попадания внешних твёрдых предметов по ГОСТ 14254-2015

IP40

Класс оборудования по способу защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

III

Климатическое исполнение по ГОСТ Р 52931-2008

Группа В1

Устойчивость к вибрации по ГОСТ Р 52931-2008

Группа L1

Потребляемая мощность денситометра, В^А, не более

6

Условия эксплуатации:

  • -  температура окружающего воздуха, °С

  • -  относительная влажность воздуха при +30 °С без конденсации влаги , %, не более

  • - атмосферное давление, кПа

от +10 до +35

75

от 84,0 до 106,7

Питание от рекомендуемого нестабилизированного блока питания Арт.: В12-150 с характеристиками:

входное напряжение, В

частота питающей сети, Гц выходное напряжение, В выходной ток, мА

220

50

12

150

Полный средний срок службы, лет

8

Средняя наработка на отказ, ч, не менее

12 000

Габаритные размеры, мм, не более -длина

-ширина

-высота

130

75

26

Масса денситометра, кг, не более

0,3

Знак утверждения типа

наносится на корпус денситометра путем наклейки полимерной пленки с нанесенным типографским способом текстом, а также типографским способом на титульные листы Руководства по эксплуатации.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Денситометр

ДНС-2

1 шт.

Фотодатчик

FD2

1 шт.

Фотодатчик

FD2-0,8*

1 шт.

Паспорт

4444-021-20872624-99 ПС

1 экз.

Методика поверки

МИ 2779-2002 с Изменением №1

1 экз.

Примечание:* Поставляется по согласованию с Заказчиком

Поверка

осуществляется по документу МИ 2779-2002 «Государственная система обеспечения единства измерений. Денситометры ДНС-2. Методика поверки», с Изменением №1, утвержденному ФГУП «ВНИИОФИ» 12 декабря 2016 г.

Основные средства поверки:

Набор мер оптической плотности ИНМОП-5, ИНМОП-6 (регистрационный номер в Федеральном информационном фонде № 51138-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель корпуса денситометров.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к денситометрам ДНС-2

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 28.09.2018 г. № 2085 Государственная поверочная схема для средств измерений оптической плотности

ТУ 4444-021-20872624-99 «Денситометры ДНС-2. Технические условия»

Изготовитель

Акционерное общество «Научно-производственное объединение «ИНТРОТЕСТ»

(АО «НПО «ИНТРОТЕСТ»)

ИНН 6661010721

Адрес: 620078, г. Екатеринбург, ул. Студенческая, д.55, комната 106

Телефон: +7 (343) 227-49-42, 227-05-71, 227-05-63 Факс: +7(343) 227-49-42, 227-05-71

Е-mail: market@introtest.com; introtest@introtest.com

Испытательный центр

ГЦИ СИ Федеральное унитарное государственное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений (ГЦИ СИ ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: +7(495) 437-56-33

Факс: +7(495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-04 от 05.04.2004 г.
