ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические серии WR
Назначение средства измеренийПреобразователи термоэлектрические серии WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.
Описание средства измеренийПринцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
ТП серии WR изготавливаются следующих моделей: WRPK, WRRK, WRQK, WRNK, WREK,
WRFK, WRCK, WRPK, WRQK, WRNM, WREM, WRFM, WRCM, WRPM, WRQM, WRNL, WREL,
WRFL, WRCL, WRPL, WRQL, WRNN, WREN, WRFN, WRCN, WRPN, WRQN, WRPJ, WRRJ, WRQJ, WRNJ, WREJ, WRFJ, WRCJ, которые отличаются друг от друга типом ЧЭ и конструктивным исполнением. Схема составления условного обозначения ТП в зависимости от исполнения приведена в таблице 1.
ТП моделей WRPK, WRRK, WRQK имеют неразборную конструкцию и состоят из измерительной вставки, соединительной головки и защитной арматуры.
ТП моделей WRNK, WREK, WRFK, WRCK, WRPK, WRQK имеют разборную конструкцию и состоят из сменной измерительной вставки, соединительной головки и защитной арматуры или без неё.
ТП моделей WRNM, WREM, WRFM, WRCM, WRPM, WRQM представляют собой измерительные вставки с платформой с керамической клеммной колодкой.
ТП моделей WRNL, WREL, WRFL, WRCL, WRPL, WRQL представляют собой измерительные вставки с клеммной площадкой, выполненной из бакелитовой пластины или керамики.
ТП моделей WRNN, WREN, WRFN, WRCN, WRPN, WRQN представляют собой измерительные вставки с кабельным выводом.
Измерительные вставки состоят из одного или двух чувствительных элементов (далее - ЧЭ) на основе термоэлектродных проводов с керамическими изоляторами (с изолированными и неизолированными рабочими спаями), помещенных в защитный чехол (коррозионностойкая жаропрочная сталь lCrl8Ni9Ti, жаропрочная сталь GH3O3O или lCr25Ni20, керамика).
ЧЭ изготовлены из проволочных термоэлектродов с различными типами номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001.
ТП моделей WRPJ, WRRJ, WRQJ, WRNJ, WREJ, WRFJ, WRCJ комплектуются измерительным преобразователем утвержденного типа (далее по тексту - ИП). В зависимости от модели и изготовителя ИП, установленного на ТП, внешний вид ИП ТП моделей WRPJ, WRRJ, WRQJ, WRNJ, WREJ, WRFJ, WRCJ может отличаться от приведенного на рисунке 2 б).
Защитная головка изготавливается из алюминиевого сплава.
Защитная арматура ТП предназначена для защиты измерительной вставки от механических, абразивных или коррозионных воздействий измеряемой среды и имеет конструктивные исполнения, различающиеся видом присоединения к объекту измерения, формой и материалом (коррозионностойкая жаропрочная сталь lCrl8Ni9Ti, жаропрочная сталь GH3030 или lCr25Ni20, керамика).
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.
ТП изготавливаются во взрывозащищенном исполнении с видами взрывозащиты «искробезопасная цепь» и «взрывонепроницаемая оболочка».
Таблица 1 - Схема составления условного обозначения ТП
|
Преобразователь термоэлектрический WR □ □-□□□ | |
|
1 2 3 4 5 | |
|
1. Условное обозначение типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) | |
|
N |
К - хромель-алюмелевые (никельхром-никельалюминиевые) |
|
Е |
Е - хромель-константановые (никельхром-медьникелевые) |
|
F |
J - железо-константановые (железо-медьникелевые) |
|
С |
Т - медь-константановые (медь-медьникелевые) |
|
Р |
S - платинородий-платиновые |
|
R |
В - платинородий-платинородиевые |
|
Q |
R - платинородий-платиновые |
|
2. Модель ТП | |
|
К |
С защитной головкой |
|
J |
С измерительным преобразователем |
|
L |
С клеммной площадкой из бакелитовой пластины или керамики |
|
М |
С платформой с керамической клеммной колодкой |
|
N |
С кабельным выводом |
|
3. Тип монтажной установки | |
|
1 |
Без фиксатора |
|
2 |
Фиксирующая резьба |
|
3 |
Резьба с креплением |
|
4 |
Фиксирующий фланец |
|
5 |
Фланец с креплением |
|
4. Тип исполнения | |
|
4 |
Взрывозащищенное исполнение |
|
1 |
Не взрывозащищенное исполнение |
|
5. Диаметр защитного чехла (гильзы), мм | |
|
0 |
<16 |
|
1 |
от 16 до 25 |
|
2 |
>25 |
Фотографии общего вида ТП приведены на рисунках 1 и 2.

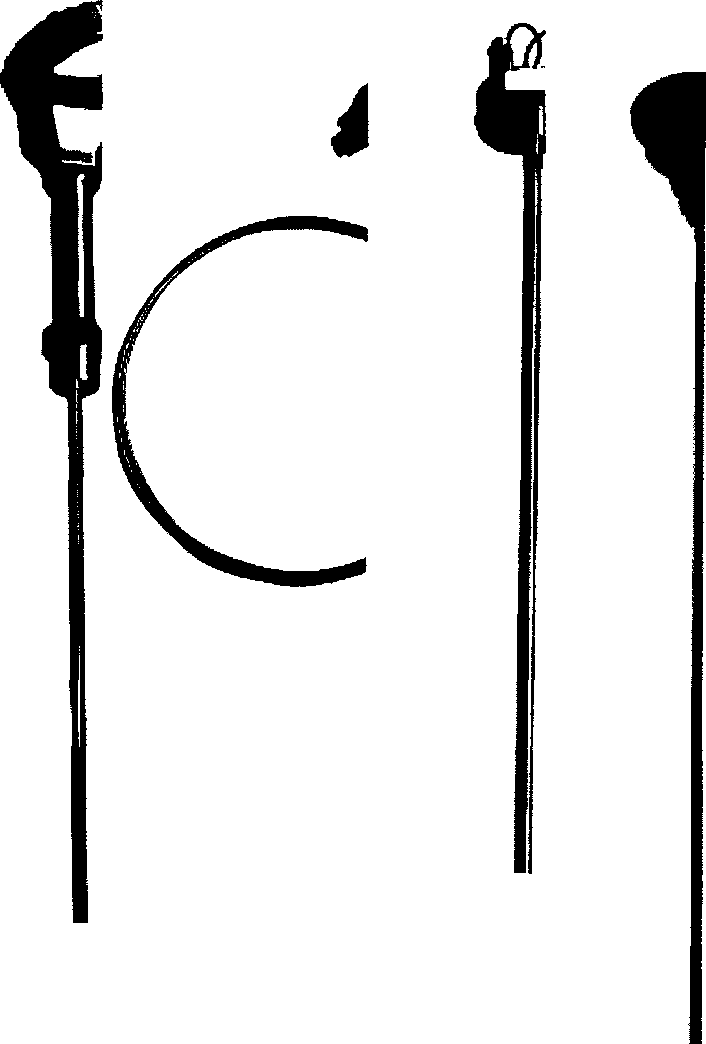

a) WRPK, WRRK, WRQK

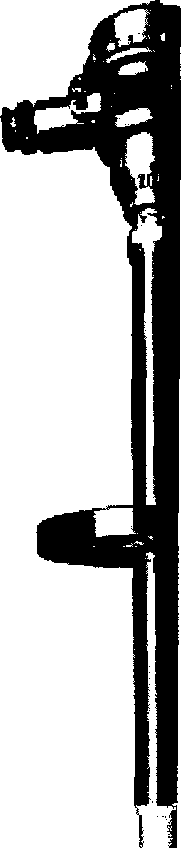

6) WRNK, WREK, WRFK, WRCK, WRPK, WRQK
b)WRNM,
WREM, WRFM, WRCM, WRPM, WRQM
r) WRNL,
WREL, WRFL, WRCL, WRPL, WRQL
Рисунок 1 - Общий вид преобразователей термоэлектрических серии WR

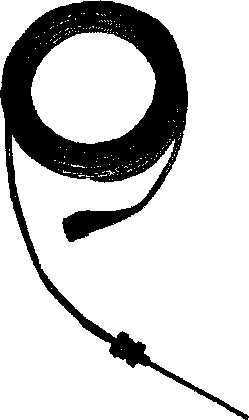

a) WRNN, WREN, WRFN, WRCN, WRPN, WRQN

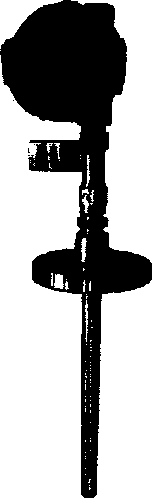

6) WRPJ, WRRJ, WRQJ, WRNJ, WREJ, WRFJ, WRCJ
Рисунок 2 - Общий вид преобразователей термоэлектрических серии WR
Пломбирование ТП не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиДиапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) приведены в таблице 2.
Таблица 2 - Метрологические характеристики преобразователей термоэлектрических серии WR
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °C |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °C (где t - значение измеряемой температуры, °С)(1)(2) |
|
К |
1 |
от -40 до +375 включ. св. +375 до +1000 |
±1,5 ±0,004t |
|
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,0075 t | |
|
1 |
от -40 до +375 включ. св. +375 до +750 |
±1,5 ±0,004t | |
|
J |
2 |
от -40 до +333 включ. от +333 до +750 |
±2,5 ±0,0075 t |
|
т |
1 |
от -40 до +125 включ. св. +125 до+350 |
±0,5 ±0,004 t |
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °C |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °C (где t - значение измеряемой температуры, °С)(1)(2) |
|
2 |
от -40 до +135 включ. св. +135 до +400 |
±1,0 ±0,0075 t | |
|
Е |
1 |
от -40 до +375 включ. св. +375 до +800 |
±1,5 ±0,004t |
|
2 |
от -40 до +333 включ. св. +333 до +900 |
±2,5 ±0,0075 t | |
|
R |
2 |
от 0 до +600 включ. св. +600 до +1600 |
±1,5 ±O,OO25t |
|
S |
2 |
от +300 до +600 включ. св. +600 до +1600 |
±1,5 ±0,0025 t |
|
В |
2 |
от+ 600 до+1600 |
±0,0025 t |
|
Примечания: ТП моделей WRPJ, WRRJ, WRQJ, WRNJ, WREJ, WRFJ, WRCJ, комплектующихся ИП утвержденного типа, допускается применять в диапазоне измерений ТП с ИП, согласованным с пользователем, но лежащим внутри полного диапазона измерений ТП с ИП и не менее нормированного минимального интервала измерений ИП (при наличии), указанного в ОТ на ИП. Предел допускаемой основной погрешности ТП и ИП (Д, °C) вычисляются по формуле Д = ±^(Дя/7 + Amw)2 + (Д777)2 , где Д7/7 - отклонение от НСХ (в температурном эквиваленте) ТП, °C; Ляя - предел допускаемой основной погрешности ИП, приведенный в ОТ на ИП; Дяомя - погрешность схемы компенсации ИП, °C. (3) t - значение измеряемой температуры, °C. | |||
Основные технические характеристики ТП приведены в таблице 3.
Таблица 3 - Основные технические характеристики преобразователей термоэлектрических серии WR
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °C и относительной влажности от 30 до 80 %, МОм, не менее |
500 |
|
Диаметр измерительной вставки, мм |
от 2,0 до 8,0 |
|
Диаметр защитной арматуры, мм |
от 4,0 до 32,0 |
|
Длина монтажной части ТП, мм |
от 15 до 2000 |
|
Маркировка взрывозащиты |
ExiaIICTl-T6 Ga, ExdIICTl-T6 Gb |
|
Диапазон температур окружающего воздуха ТП в зависимости от конструктивного исполнения, °C
|
от -40 до +80 (от -60 до +80 по спец, заказу) от -40 до +120 (от -60 до +120 по спец, заказу) в соответствии с температурой окружающего воздуха в ОТ на ИП |
|
Наименование характеристики |
Значение |
|
Масса, кг |
от 0,03 до 10 (в зависимости от модели и исполнения ТП) |
|
Средняя наработка до отказа (в зависимости от типа НСХ ТП), ч, не менее: - для ТП с НСХ типов «К», «J», «Е», «Т» |
40000 |
|
- для ТП с НСХ типов «R», «S», «В» |
20000 |
|
Средний срок службы ТП (в зависимости от типа НСХ ТП), лет, не менее: - для ТП с НСХ типов «К», «Ь>, «Е», «Т» |
5 |
|
- для ТП с НСХ типов «R», «S», «В» |
2 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
|
Таблица 4 - Комплектность средств измерений | ||
|
Наименование |
Кол-во |
Примечание |
|
Преобразователь термоэлектрический |
1 шт. |
исполнение в соответствии с заказом |
|
Руководство по эксплуатации (на русском языке) |
1 экз. |
на партию однотипных ТП при поставке в один адрес |
|
Паспорт |
1 экз. |
- |
|
Методика поверки МП 207-040-2018 |
1 экз. |
на партию ТП при поставке в один адрес |
|
Защитная гильза |
1 шт. |
по дополнительному заказу |
осуществляется по документу МП 207-040-2018 «Преобразователи термоэлектрические серии WR. Методика поверки», утверждённому ФГУП «ВНИИМС», 12.10.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи
термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11);
Милливольтметр В2-99 (Регистрационный № 22532-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и(или) в паспорт средства измерений.
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим серии WRГОСТ Р 52931 -2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация компании «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd.», Китай
ИзготовительКомпания «Shanghai Jingpu Mechanical&Electrical Technology Co.,Ltd.», Китай
Адрес: No. 1508, Jinshao Road, Baoshan District, Shanghai, P.R.China
Телефон: 021-56618282
E-mail: info@.jingpu.com
Web-сайт: www.jingpu.com
ЗаявительОбщество с ограниченной ответственностью «ЕМС ЦЕНТР» (ООО «ЕМС ЦЕНТР»)
ИНН 7725703980
Адрес: 117545, г. Москва, Варшавское шоссе д. 131, стр. 5
Телефон: +7(495) 902-50-98, факс: +7(495) 902-50-98
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
E-mail: ofFice@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
